تحلیلگر موج گرافیکی ولتآژ و جریان Prova 6200

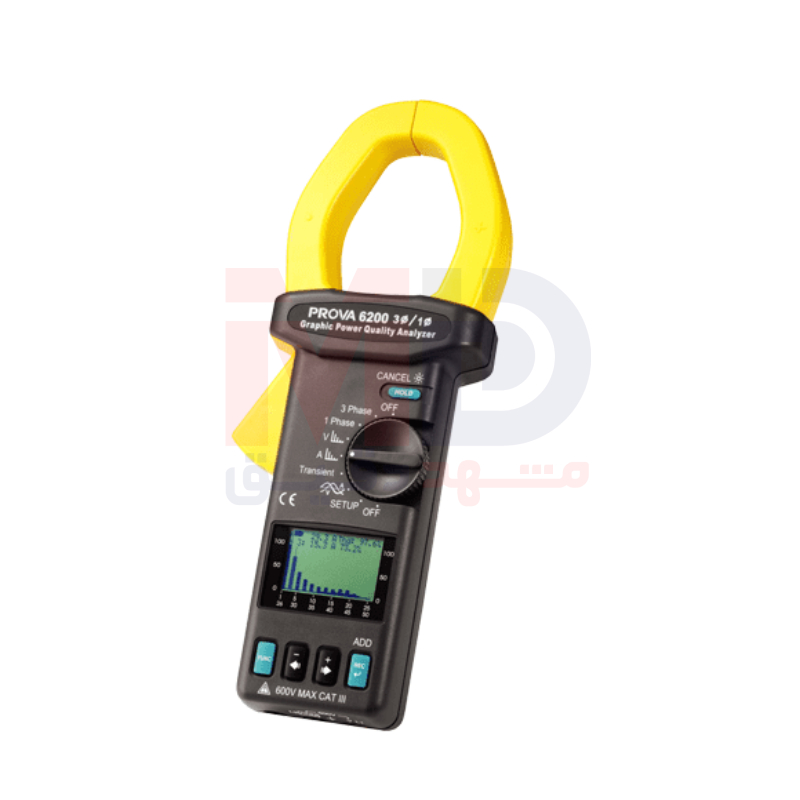

پاور هارمونیک آنالایزر PROVA 6200 یک تحلیلگر کیفیت توان برای سیستم های سه فاز تک فاز و متعادل می باشد. با متر کیفیت توان، می توانید یک شکل موج گرافیکی ولتاژ و جریان و همچنین نمودار فازور را مشاهده کنید. آنالایزر کیفیت برق PROVA 6200 همچنین قادر به ثبت اطلاعات و بارگیری در رایانه است، آنالایزر و تستر شبکه برق پروا سری 6200 یک تحلیلگر کیفیت گرافیکی قدرت است که دارای ویژگی های زیادی می باشد همچنین شایان ذکر است این تحلیلگر موج گرافیکی ولتآژ و جریان پروا توانایی تجزیه و تحلیل هارمونیک ولتاژ و جریان را از 1 تا 50 مرتبه دارد و در کنار آن اندازه گیری True-RMS ولت را با 0.5% دقت اولیه انجام می دهد.

این آنالایزر کیفیت توان گرافیکی Prova-6200 با کیفیت همچنین اندازه گیری True-RMS آمپر را با 2% دقت اولیه انجام می دهد و همه این قابلیت ها باعث شده افراد زیادی به این گیره سنج کیفیت توان پروفا نیاز داشته باشند این آنالایزر پروا همراه با دفترچه راهنمای کاربر، دفترچه راهنمای نرم افزار، سی دی نرم افزار، سرنخ های تست، گیره سوسماری، RS232 به USB دو باتری 1.5 ولتی و کیف حمل ارائه می شود.

ویژگی آنالیز کیفیت برق 3فاز پروا سری 6200

این دستگاه شکل موج گرافیکی ولتاژ و جریان را ارائه می دهد و علاوه بر آن توانایی تشخیص گذرا و ورود به سیستم تورم، شیب و قطع را هم دارد‌، از اندازه گیری های مهم این دستگاه می توان به توان فعال (W KW/MW/GW) ، ظاهری (VA/KVA/MVA)، توان راکتیو (VAR/KVAR/MVAR) و ضریب توان و زاویه فاز اشاره کرد در پاور آنالایزر پروا 6200 نسبت VT قابل برنامه ریزی از 1 تا 3000 می باشد و همچنین حداکثر تقاضاء (MD در W/KW/MW) با دوره قابل برنامه ریزی می باشد، این پاور هارمونیک آنالایزر قابلیت تجزیه و تحلیل هارمونیک (V/I) به مرتبه 50 را دارد و علاوه بر آن دارای توابع نگهداری داده ها هم می باشد.

پاور هارمونیک آنالایزر Prova 6200 با اندازه گیری های فراوان و ویژگی های زیادی که دارد، کار شما را راحت می کند از جمله ویژگیهای این آنالایزر می توان به عملکرد خاموش شدن خودکار در 15 دقیقه که توسط شما قابل انتخاب است اشاره کرد و در کنار آن اتصال داده USB هم اختیاری می باشد این دستگاه همچنین امکان ثبت نامحدود داده ها با استفاده از کامپیوتر را دارد.

برررسی گیره سنج کیفیت توان پروا 6200

این هارمونیک گرافیکی AC قابلیت نمایش 25 هارمونیک در یک صفحه را دارد و توانایی ثبت داده های 32/64/128 یا 256 نقطه را هم دارا می باشد در کنار همه این ها پاور آنالایزر 6200 توانایی تجزیه و تحلیل اعوجاج هارمونیک کل (%THD-F) را دارد و با یک نمودار فازور گرافیکی کار شما را راحت می کند، از توانایی های مهم این دستگاه هارمونیک گرافیکی پروفا می توان به ضبط 128 رویداد گذرا (زمان+چرخه+خطاء) با آستانه قابل برنامه ریزی (%) اشاره کرد.

در این محصول graphic پروا 50000 رکورد با فاصله زمانی قابل برنامه ریزی 1 تا 6000 ثانیه وجود دارد و همچنین صفحه نمایش LCD بزرگ با نور پس زمینه باعث می شور که از کار با این دستگاه تحلیلگر موج لذت ببرید، این محصول همچنین دارای رابط نوری ایزوله RS-232C می باشد و داشتن ویژگی ذخیره انرژی برای نظارت طولانی مدت، تقویم و ساعت داخلی برای ثبت داده ها و ده ها ویژگی دیگر این آنالایزر شبکه برق Prova را به یک‌ پاور آنالایزر با کیفیت و پرفروش تبدیل کرده است.

خطرات هارمونیک برای خازن ها و حل آن توسط Prova 6200

با توجه به رابطه جریان خازن مشاهده می شود که در شرایط ولتاژ یکسان، افزایش فرکانس به افزایش جریان خازن منتهی می شود برای مثال دامنه ولتاژ هارمونیک پنجم 5% مولفه اصلی ولتاژ باشد جریانی که در اثر این هارمونیک از خازن کشیده می شود، بیست و پنج درصد دامنه جریان اصلی است بنابراین وجود هارمونیک ها در شبکه صدمه جدی به خازن ها وارد می کند بهترین راه جلوگیری از آسیب های وارده به خازن در سیستم های هارمونیکی نصب راکتور به طور سری با خازن است.

نصب راکتور به صورت سری با خازن، فرکانس رزونانس هر شاخه خازن را به مقدار دلخواه کاهش می دهد این فرکانس بسته به هارمونیک ها و اندازه آنها در جایی تنظیم می شود که بهترین نوع فیلترینگ صورت پذیرد.
