آنالایزر کیفیت توان پرتابل میگر مدل Megger MPQ2000:
در شبکههای توزیع، نیروگاهها و صنایع مدرن، اعوجاجهای هارمونیکی، فلیکر، افت و خیزهای ولتاژ (Sag & Swell) و گذراهای سریع میکروثانیهای، عامل اصلی صدمه به تجهیزات حساس الکترونیکی، اتلاف انرژی و توقف خطوط تولید هستند. بررسی و عیبیابی این چالشها نیازمند ابزاری مطابق با سختگیرانهترین استانداردهای بینالمللی است. کمپانی پیشرو میگر (Megger) با معرفی آنالایزر کیفیت توان پرتابل میگر مدل Megger MPQ2000 Portable Power Quality Analyzer، تجهیزی مطابق با استاندارد IEC 61000-4-30 ویرایش سوم کلاس A ارائه داده است که سنجش همزمان و تفکیکشده پارامترهای کیفیت توان را در سایتهای صنعتی ممکن میسازد.
معرفی محصول آنالایزر کیفیت توان پرتابل میگر مدل Megger MPQ2000:
دستگاه میگر MPQ2000 یک دستگاه پیشرفته، پرتابل و چندکاناله جهت تحلیلگر کیفیت توان (Power Quality Analyzer) و ثبت رویدادهای گذرا در شبکههای تکفاز، سهفاز و جریان مستقیم (DC) است.
کاربرد اصلی آنالایزر کیفیت توان پرتابل میگر مدل Megger MPQ2000:
پایش جامع اغتشاشات شبکه، ممیزی مصرف انرژی، ارزیابی انطباق استاندارد کیفیت توان، ثبت و تحلیل پدیدههای گذرا (Transients) تا سطح ۱ میکروثانیه، و عیبیابی کلیدزنیها و نوسانات ولتاژ در تجهیزات حساس صنعتی و نیروگاهی.
برند و مدل دستگاه آنالایزر کیفیت توان پرتابل میگر مدل Megger MPQ2000:
- برند: میگر (Megger)
- مدل: MPQ2000
مهمترین ویژگیهای ظاهری و ساختاری میگر مدل Megger MPQ2000:

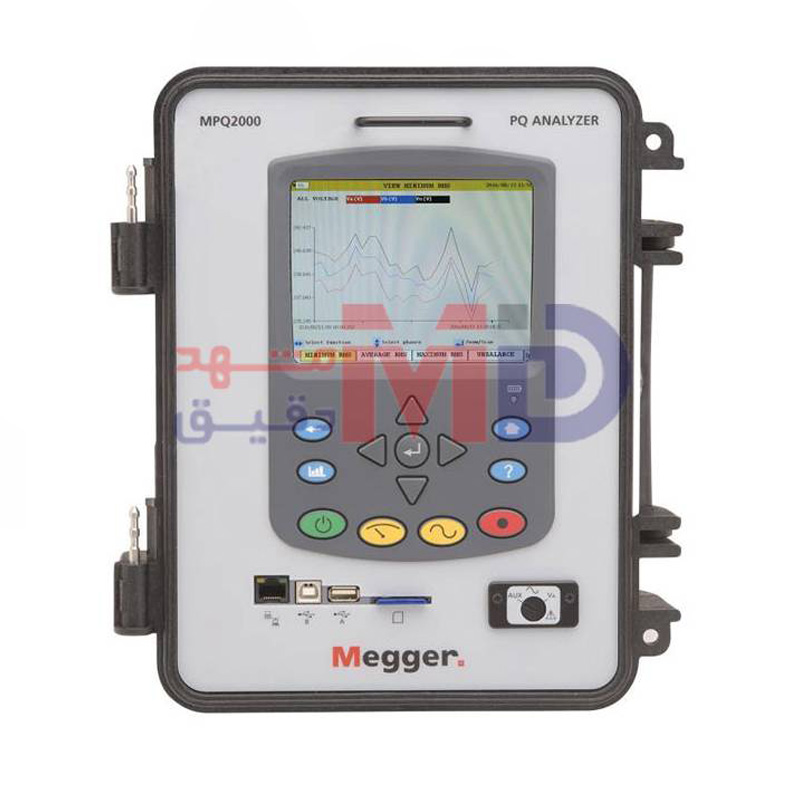

این دستگاه در یک بدنه ضدضربه صنعتی با درجه حفاظت محیطی IP54 (در حالت بسته بودن درب) طراحی شده است. پنل دستگاه به یک نمایشگر رنگی VGA با رزولوشن ۶۴۰×۴۸۰ و نور پسزمینه مجهز است که نمایش شکلموجها و فازورها را در فضای باز آسان میکند. با وزن سبک ۲.۲۷ کیلوگرم و قابلیت نصب بند آویز، این تجهیز کاملاً برای جابهجایی و کار در محیطهای سخت میدانی بهینهسازی شده است.
ویژگیها و مزایای محصول میگر مدل Megger MPQ2000:
- انطباق با استاندارد مرجع IEC 61000-4-30 Class A Edition 3: این استاندارد تضمین میکند نتایج اندازهگیری پارامترهایی چون عدم تقارن، فلیکر و هارمونیکها دارای بالاترین سطح اعتبار قانونی و استنادی برای حل اختلافات بین بهرهبردار و شبکه برق است.
- معماری ۹ کاناله (۴ کانال ولتاژ ایزوله + ۵ کانال جریان): وجود کانال ولتاژ و جریان پنجم به کاربر اجازه میدهد همزمان ولتاژ و جریان سیم نول و ارت را جداگانه ثبت کرده و همزمان شکلموجهای AC و DC را بدون نیاز به نول مشترک اندازهگیری نماید.
- نرخ نمونهبرداری سریع تا 1MHz و ثبت گذراهای ۱ میکروثانیهای: پردازشگر ۱۶ بیتی با سرعت نمونهبرداری بالا امکان شکار دقیق گذراهای فرکانس بالا ناشی از صاعقه یا کلیدزنی بانکهای خازنی (Transients down to 1 µs) تا دامنه ±2697 ولت را فراهم میآورد.
- تغذیه هوشمند بدون نیاز به پریز برق (Phase Powered): این تجهیز قابلیت تغذیه مستقیم از فاز تحت آزمون (از ۱۰۰ تا ۲۴۰ ولت متناوب و مستقیم) را دارد و در کنار آن به یک باتری داخلی قابل تعویض NiMH با طول کارکرد ۸ ساعت مجهز است.
- شناسایی خودکار کلمپهای جریان (Auto CT Detect): به محض اتصال پروبهای کلمپی و انعطافپذیر (Rogowski)، دستگاه نوع سنسور و دامنه جریانی را بدون دخالت دستی شناسایی و تنظیم میکند.
کاربردهای محصول میگر مدل Megger MPQ2000:
- پستهای فشار قوی و شبکههای انتقال نیرو: ممیزی تطابق شبکه با استانداردهای کیفیت توان و پایش اتصال مزارع بادی و خورشیدی به شبکه برق.
- نیروگاههای حرارتی و تجدیدپذیر: تحلیل نامتعادلی فازها و پایش تلفات و مؤلفههای هارمونیکی ناشی از اینورترهای قدرت.
- صنایع نفت، گاز و پتروشیمی: عیبیابی درایوهای فرکانس متغیر (VFD)، کورههای القایی و حفاظت از بارهای حساس فرایندی در برابر گذراهای ولتاژ.
- مراکز داده (Data Centers) و بیمارستانها: ارزیابی پیوسته ژنراتورهای اضطراری، سوئیچهای انتقال استاتیک (STS) و سیستمهای تغذیه UPS.
- تیمهای نگهداری و تعمیرات (PM) و ممیزی انرژی: بررسی دلایل گرم شدن بیش از حد ترانسفورماتورها و سوختن بریکرها بدون دلیل ظاهری.
نحوه استفاده یا عملکرد دستگاه میگر مدل Megger MPQ2000:

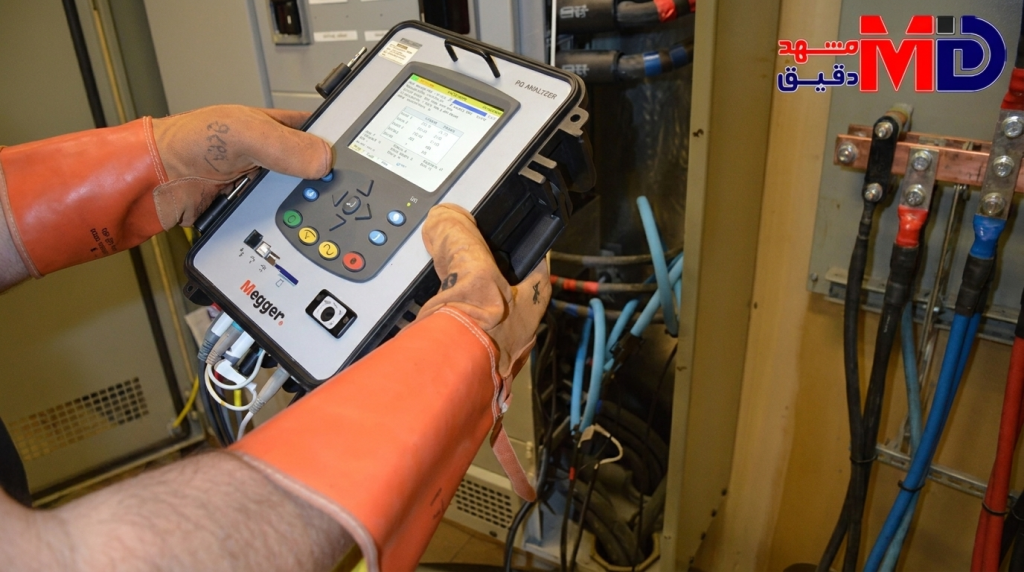

دستگاه میگر MPQ2000 با اتصال موازی پروبهای ولتاژ ایزوله و قرارگیری کلمپهای جریان بر روی هادیها کار میکند. نمونهبرداری با فرکانس بالا مقادیر RMS، اعوجاج و توانها را به ازای هر سیکل محاسبه مینماید.
مراحل کاربری اپراتور:
۱. اتصال لیدهای ولتاژ فیوزدار به باسبار یا ترمینالهای فاز، نول و ارت سیستم.
۲. بستن کلمپها یا پروبهای روگوفسکی دور هادیها؛ دستگاه با قابلیت خودکار، نوع و رنج کلمپ را شناسایی میکند.
۳. انتخاب استاندارد ثبت (مانند پیشفرض EN 50160 یا استاندارد کلاس A) از طریق منوی دستگاه بر روی نمایشگر رنگی.
۴. شروع فرآیند ضبط روی کارت SD؛ دستگاه رویدادهای Sag، Swell و گذراهای ۱ میکروثانیهای را با برچسب زمانی دقیق ثبت میکند.
۵. انتقال دادهها به رایانه با کابل USB، شبکه یا کارت SD و تحلیل گزارشها در نرمافزار تحلیلی اختصاصی Megger MPQ.
اقلام همراه دستگاه میگر مدل Megger MPQ2000:
در بستهبندی پکیج استاندارد میگر Megger MPQ2000 اقلام زیر تحویل داده میشود:
- دستگاه آنالایزر اصلی میگر MPQ2000
- ست کامل کابلها و لیدهای اندازهگیری ولتاژ به همراه آداپتورهای فیوزدار ایمن
- پروبهای کلمپی جریان و پروبهای روگوفسکی (بر حسب پکیج انتخابی)
- کابل تغذیه برق ورودی و آداپتور پاور فاز
- کابل شبکه Ethernet و کابل اتصال USB
- کارت حافظه SD با ظرفیت استاندارد صنعتی
- کیف حمل برزنتی مقاوم با پد محافظتی (و هاردکیس صنعتی در برخی کیتها)
- دفترچه راهنمای جامع و سیدی نرمافزار آنالیز
چرا این محصول را انتخاب کنیم؟
- دقت کلاس A واقعی: عدم بروز خطا در محاسبات ریاضی و تولید گزارشهای مستند و بدون شبهه در مقاصد قانونی و ممیزی.
- ایمنی رده CAT IV 600V: بالاترین سطح ایمنی در ورودی سرویسهای توزیع برق جهت حفاظت کامل از کاربر.
- مقاومت محیطی بینظیر: تستشده در شرایط شوک، ارتعاشات نظامی و مقاومت در برابر پاشش آب و گردوغبار (IP54).
- دوام و اصالت برند میگر: پیشگام ابزار دقیق الکتریکی با قابلیت کارکرد مداوم در خشنترین سایتهای صنعتی.
نکات مهم قبل از خرید دستگاه میگر مدل Megger MPQ2000:
- بررسی نوع و دامنه کلمپهای جریان: با توجه به نیاز کاربری (از رنجهای پایین آمپری تا ۶۰۰۰ آمپر)، کلمپهای هستهباز یا پروبهای Rogowski منعطف مناسب را انتخاب کنید.
- الزام تطابق با Class A: اگر گزارشهای خروجی جهت داوری یا ارائه به شرکت توانیر و توزیع برق است، لزوم انطباق با استاندارد IEC 61000-4-30 Ed.3 دستگاه باید مدنظر باشد.
- تأمین اکسسوریهای خاص: در صورت نیاز به کار با سیستمهای DC یا دکلهای مرتفع، کابلها و افزونههای مربوطه همراه سفارش لحاظ گردد.
- اعتبار برگه کالیبراسیون: حتماً از وجود گواهی کالیبراسیون رسمی اولیه دستگاه اطمینان حاصل فرمایید.
