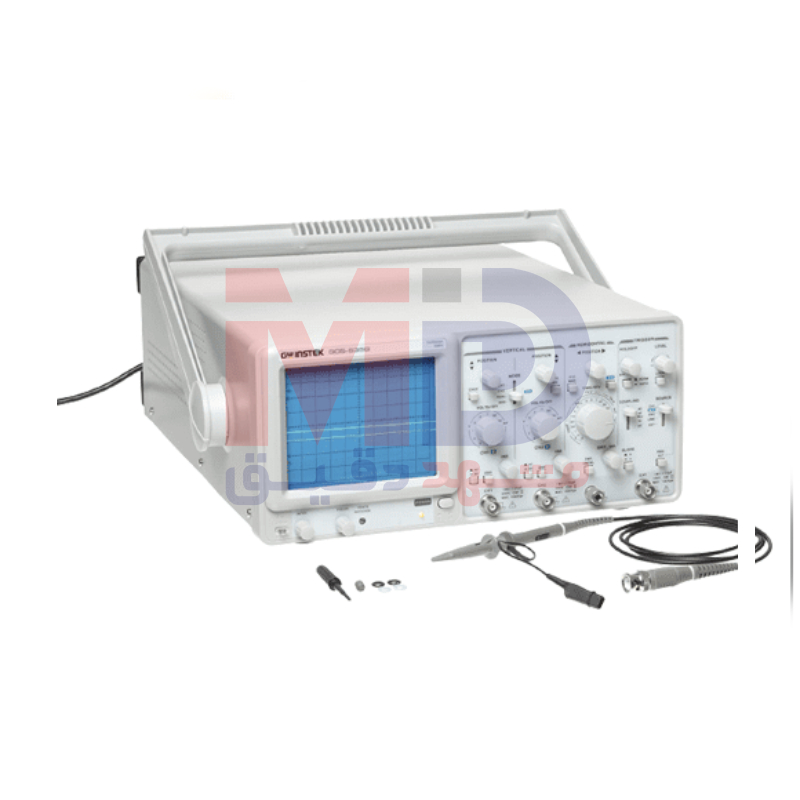

بررسی تخصصی اسیلوسکوپ GWinstek GOS-635G
اسیلوسکوپ به عنوان یکی از حیاتیترین ابزارها در دنیای تست و اندازهگیری سیگنالهای الکتریکی شناخته میشود. در میان مدلهای مختلف موجود در بازار، اسیلوسکوپ GWinstek GOS-635G ساخت شرکت معتبر GWinstek تایوان جایگاه ویژهای دارد. این دستگاه با عملکرد دقیق، ساختار مهندسیشده و امکانات متنوع خود، پاسخگوی نیاز طیف وسیعی از کاربران اعم از متخصصان تعمیرات، مهندسان تحقیق و توسعه، اساتید دانشگاه و دانشجویان رشتههای فنی مهندسی است. در این نوشتار به طور جامع به بررسی خصوصیات و قابلیتهای GOS-635G میپردازیم تا بتوانید با آگاهی کامل، انتخاب بهتری داشته باشید.
طراحی و نمایشگر CRT
یکی از مهمترین اجزاء هر اسیلوسکوپ، نمایشگر آن میباشد. GWinstek GOS-635G از یک صفحهی نمایش CRT به ابعاد 6 اینچ بهره میبرد که به صورت مستطیلی و با شفافیت بسیار بالا طراحی شده است. این نمایشگر داخلی دارای شبکهبندی استاندارد 8×10 است که هر خانه از این شبکه معادل یک سانتیمتر میباشد. وجود این شبکه به کاربران کمک میکند تا اندازهگیریها را با دقت بصری بسیار بالا انجام دهند و همواره بتوانند جزئیات سیگنالها را بهتر مشاهده کنند.
از مزیتهای قابل توجه این CRT میتوان به زوایای دید مناسب، وضوح بالا و نورپردازی یکدست اشاره کرد. همچنین ورودی محور Z (Z-Axis Input) با امپدانس تقریباً ۵ کیلو اهم و حساسیت بالای ۳ ولت پیک تو پیک، این قابلیت را دارد که سیگنالهای اضافی یا کلمات عبور نمایشگر را بر روی صفحه اعمال کند. پهنای باند محور Z از DC تا ۵ مگاهرتز بوده و این موضوع، میزان انعطاف استاندارد برای کار با این بخش از سیگنال را تضمین میکند.
سیستم افقی (HORIZONTAL SYSTEM)
یکی از معیارهای ارزیابی قدرت اسیلوسکوپ، سیستم افقی آن است. در GOS-635G، عملکرد سیستم افقی با بهرهگیری از محدودهی زمان جاروب (Sweep Time) از 0.1 میکروثانیه تا 0.5 ثانیه به ازای هر بخش (DIV) با خطای 3% تعریف شده است. این یعنی کاربر میتواند سریعترین تا کندترین تغییرات سیگنال را مشاهده کند و آنها را به تفکیک بررسی نماید.
با فعال کردن قابلیت بزرگنمایی ×10 (MAG x10)، امکان مشاهدهی جزئیات سیگنال در بازههای زمانی 100 نانوثانیه تا 50 میلیثانیه با خطای ۵٪ و حتی 10 نانوثانیه تا 50 نانوثانیه با خطای ۸٪ نیز وجود دارد. این دقت بالا به شما امکان میدهد پرتوزیعها یا نوسانات کوچک را بر روی نمایشگر مشاهده نموده و تحلیل کاملی داشته باشید.
سیستم عمودی (VERTICAL SYSTEM)
سیستم عمودی در این اسیلوسکوپ یکی از نقاط قوت قابل توجه آن است. حساسیت ورودی در GOS-635G از 5mV/div تا 5V/div با دقت ±3% و همچنین ورودیهای با حساسیت بسیار بالا در بازهی 1 تا 2 میلیولت در هر بخش با دقت ±۵٪، امکان تست و بررسی انواع سیگنالها را فراهم میسازد.
یکی از موضوعات مهم، پهنای باند (Bandwidth) سیستم عمودی است. در این مدل، پهنای باند تا ۳۵ مگاهرتز برای اکثر حالات کاری و تا ۱۰ مگاهرتز در حساسیتهای 1 و 2 میلیولت در هر قسمت است که این امکان را به کاربر میدهد تا سیگنالهای سریع و ناپایدار را با بالاترین دقت ممکن بررسی کند. زمان بالا رفتن سیگنال (Rise Time) نیز در این مدل فقط ۱۰ نانوثانیه (و در حساسیت بالا ۳۵ نانوثانیه) تعیین شده و این به معنای واکنش سریع به رخدادهای ناگهانی در سیگنال است.
امپدانس ورودی در حدود ۱ مگا اهم اعلام شده که با بیشتر پروبهای استاندارد سازگار است؛ همچنین امکان انتخاب بین حالتهای کوپلینگ AC، DC و GND به کاربر کمک میکند تا نوع جریان ورودی را بر اساس نیاز انتخاب کند و سیگنال را به دقیقترین شکل بررسی نماید.
در زمینه حالتهای عملکرد کانالها نیز، امکان انتخاب بین CH1، CH2، حالت دوگانه (DUAL)، جمع جبری دو سیگنال (ADD) و عملکرد وارونگی CH2 (CH2 INV) وجود دارد. در حالت دوگانه نیز میتوانید بین سوئیچ اتوماتیک ALT (جایگزینی) یا CHOP (برش زمانی) یکی را برگزینید که کنترل عالی برای مشاهده دو سیگنال به طور همزمان فراهم میکند.
سیستم تحریک (TRIGGER)
یکی دیگر از شاخصههای اصلی هر اسیلوسکوپ، سیستم تحریک یا تریگر است. در اسیلوسکوپ GOS-635G انواع حالتهای تحریک شامل اتوماتیک (AUTO) و نرمال (NORM) تعبیه شده است تا کاربر بتواند متناسب با نوع آزمایش، بهترین عملکرد را انتخاب کند. منابع تحریک شامل کانالهای CH1 و CH2، حالت جایگزینی (ALT)، خط تغذیه (LINE) و منبع خارجی (EXT) هستند که این تنوع منابع تریگر، کاربردپذیری دستگاه را برای شرایط مختلف افزایش داده است.
از دیگر امکانات، امکان انتخاب کوپلینگ تحریک بین وضعیت AC، DC، حذف فرکانس بالا (HF REJ) و حالت مخصوص تلویزیون (TV) میباشد. همچنین امکان تنظیم شیب تحریک (Slope) بر روی مثبت یا منفی وجود دارد که برای ثبت دقیق رویدادهای سریع سیگنال سودمند است.
عملکرد X-Y
در این اسیلوسکوپ، عملکرد X-Y با حساسیت 5mV تا 5V در هر بخش و دقت ±۴٪ عرضه شده است. این ویژگی برای تحلیل سیگنالهای دوگانه و بررسی روابط ریاضی و فیزیکی بین دو سیگنال بسیار مفید است. پهنای باند محور X تا ۱ مگاهرتز و خطای فاز کمتر از ۳ درجه در بازه DC تا ۵۰ کیلوهرتز، تضمیندهندهی دقت بالای اندازهگیری در این حالت است. با این قابلیت میتوانید متغیرهایی مثل فاز، اختلاف زمان، همبستگی و سایر پارامترهای سیگنال را در یک نگاه تحلیل نمایید.
خروجیهای دستگاه و قابلیت کالیبراسیون
از دیگر نکات مثبت این اسیلوسکوپ، وجود خروجی سیگنال از کانال اول با ولتاژ تقریبی ۵۰ میلیولت در هر بخش برای بار ۵۰ اهم است. همچنین دستگاه دارای خروجی کالیبرهکننده به صورت موج مربعی با فرکانس ۱ کیلوهرتز و ولتاژ ۲ ولت پیک تو پیک (با دقت ۲٪) میباشد. این خروجی کالیبراسیون برای اطمینان از صحت عملکرد پروبها و بررسی دقت اندازهگیری دستگاه بسیار کاربردی و لازم است.
مشخصات تغذیه و ابعاد فیزیکی
یکی از ویژگیهای عالی این اسیلوسکوپ، امکان استفاده از منابع تغذیه متنوع است. به طوری که میتوانید این دستگاه را در محدودهی ولتاژ ۱۰۰ ولت، ۱۲۰ ولت، ۲۲۰ ولت و ۲۳۰ ولت (همگی با تلورانس ±۱۰ درصد) و با فرکانس ۵۰ یا ۶۰ هرتز به راحتی به برق متصل نمایید. این انعطافپذیری به خصوص برای کاربرانی که ممکن است دستگاه را به نقاط مختلف دنیا منتقل کنند مهم است.
دستگاه دارای ابعادی معادل 310 میلیمتر عرض، 150 میلیمتر ارتفاع و 455 میلیمتر عمق است و وزن حدودی آن نیز 8.2 کیلوگرم میباشد. این ابعاد و وزن، دستگاه را به گزینهای مناسب برای استفاده دسکتاپ، آزمایشگاههای آموزشی و صنعتی تبدیل کرده است؛ به گونهای که جابجایی آن نسبتاً آسان بوده اما همچنان استحکام و دوام بدنه را حفظ نموده است.
کاربردها و مزایای اسیلوسکوپ GWinstek GOS-635G
مزایای فنی این مدل تنها به پارامترهای اندازهگیری محدود نمیشود؛ GOS-635G با امکاناتی نظیر بهرهوری بالا از منابع تغذیه، مقاومت الکتریکی مناسب برای جلوگیری از نویز و تداخلات، قابلیت نمایش همزمان دو سیگنال و نیز امکان انجام انواع تحلیلهای دقیق مهندسی، به انتخابی ایدهآل برای آزمایشگاهها، استفاده دانشگاهی، مراکز تحقیقاتی و صنعت تبدیل شده است.
طیف گسترده حساسیت و پهنای باند عمودی در کنار تریگرینگ پیشرفته، این اسیلوسکوپ را برای مشاهده و تحلیل انواع سیگنالهای صوتی، ویدئویی، رادیویی، الکترونیکی و حتی مخابراتی به گزینهای کلیدی تبدیل نموده است. این دستگاه نه تنها برای عیبیابی و تعمیرات بردها و سختافزارهای گوناگون مناسب است، بلکه برای آموزش مفاهیم پایه و پیشرفته الکترونیک نیز ابزاری بیبدیل محسوب میشود.
در مجموع، اسیلوسکوپ GWinstek GOS-635G ترکیبی از دقت، کارایی، استحکام و راحتی کار را در اختیار مهندسان و علاقهمندان به الکترونیک قرار میدهد. این مدل همگام با استانداردهای جهانی و با تکیه بر فناوری روز تایوان تولید شده است و پاسخگوی مطمئنی برای نیازهای آزمایشگاهی، صنعتی و حتی آموزشی محسوب میشود.با توجه به همه ویژگیها و شاخصههایی که ذکر شد، اگر به دنبال اسیلوسکوپی مطمئن با امکانات کامل، نمایشگر با کیفیت و قابلیت تنظیم و کنترل پیشرفته هستید، GWinstek GOS-635G یکی از بهترین انتخابها برای شما خواهد بود. استفاده از این اسیلوسکوپ بدون شک تجربهای متفاوت در بررسی سیگنالهای الکتریکی و تحلیل آن فراهم خواهد آورد و میتواند نقش مهمی در توسعه دانش فنی و موفقیت شما ایفا کند.
