راهنمای جامع اسیلوسکوپ GWInstek GDS-2302A
در دنیای حیاتی و پیچیده مهندسی برق و الکترونیک، ابزارهایی مانند اسیلوسکوپها نقش بسیار حیاتی ایفا میکنند. این دستگاهها به عنوان چشمهایی برای مهندسان و تکنسینها عمل میکنند، و امکان مشاهده، تحلیل و اندازهگیری شکل موجهای مختلف سیگنالهای برقی را فراهم میآورند. یکی از برترین گزینههای موجود در بازار، اسیلوسکوپ دیجیتال GWInstek GDS-2302A است که با ویژگیهای فنی پیشرفته، دقت بینظیر و قابلیتهای کاربری گسترده، توانسته است جایگاه ویژهای در لیست ابزارهای مورد نیاز بر مهندسان، تکنسینها و پژوهشگران پیدا کند.
طراحی و ساختار فنی: تلفیقی از کارایی و ظرافت

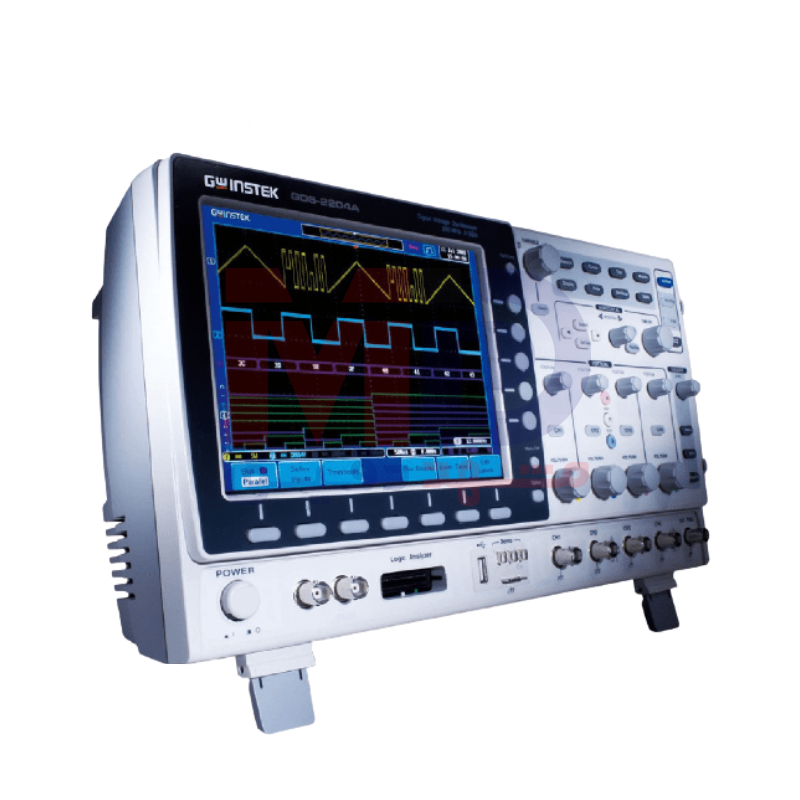

اسیلوسکوپ GWInstek GDS-2302A در بدنهای جمعوجور و مقاوم طراحی شده است که به ابعاد 380×220×145 میلیمتر محدود میشود. این ابعاد کوچک و نسبتاً سبک وزن حدود 4.2 کیلوگرم، این دستگاه را برای کاربری در محیطهای صنعتی، آزمایشگاههای آموزشی و حتی دستگاههای میدانی بسیار مناسب ساخته است. ساختار این اسیلوسکوپ به گونهای است که علاوه بر دوام، حمل و نقل آسان را تضمین میکند و کاربر میتواند در مکانهای مختلف از آن بهرهمند شود.
ویژگیهای کلیدی و قابلیتهای فنی بینظیر
نوع و ساختار: دیجیتال و چندکاناله
اسیلوسکوپ GDS-2302A در دسته اسیلوسکوپهای دیجیتال قرار دارد و به صورت چندکاناله طراحی شده است. این دستگاه با داشتن دو کانال همزمان، امکان اندازهگیری همزمان دو سیگنال مختلف را فراهم میآورد، که برای تحلیلهای مقایسهای و بررسی همزمان شکل موجهای متنوع بسیار حیاتی است.
پهنای باند و نرخ نمونهبرداری
یکی از مهمترین ویژگیهای این دستگاه، پهنای باند آن است که به 300 مگاهرتز میرسد. این میزان پهنای باند، امکان تحلیل و مشاهده سیگنالهای سریع و پیچیده در طیف گستردهای از کاربردها را فراهم میکند. علاوه بر آن، نرخ نمونهبرداری بالای 2 گیگاهرتز در حالت زمان واقعی و 100 گیگاهرتز در حالت نمونهبرداری معادل، این اسیلوسکوپ را قادر میسازد تا جزئیترین امواج و نوسانات را به دقت ثبت و نمایش دهد، و در نتیجه تحلیلهای دقیق و عمیقی را از سیگنالها ارائه دهد.
حافظه ضبط و جستجوی شکل موج
یکی دیگر از قابلیتهای برجسته، ظرفیت حافظه 2 میلیون نقطهای است که امکان ضبط و ذخیرهسازی شکل موجهای پیچیده و طولانی را فراهم میکند. ویژگی جستجو و علامتگذاری بخشهای مهم شکل موج، در کنار حافظه تقسیمبندی شده (Segmented Memory) که حافظه 2 مگا نقطهای را به بخشهای مجزا تقسیم میکند، این امکان را میدهد تا کاربر به راحتی قسمتهای مورد نظر را پیدا و مورد تحلیلف قرار دهد. این قابلیت برای پروژههایی که نیاز به تجزیه و تحلیل دقیق قسمتهای خاصی از سیگنال دارند، حیاتی است و توانایی بررسی جزئیات را در سطح بسیار بالا فراهم میکند.
نمایشگر و رابط کاربری
صفحه نمایش این اسیلوسکوپ، صفحهای 8 اینچی TFT با وضوح بالا و رزولوشن 800×600 پیکسل است که تصویری واضح، روشن و قابل مشاهده را ارائه میدهد. این صفحه نمایش، کاربر را قادر میسازد تا شکل موجهای پیچیده را به صورت دقیق و با جزئیات کامل مشاهده کند، و عملیاتهای مختلف مانند زوم، اندازهگیری و تحلیل را به راحتی انجام دهد.
قابلیتهای پیشرفته اندازهگیری و عملیات
اسیلوسکوپ GWInstek GDS-2302A دارای قابلیتهایی نظیر AUTOSET (تنظیم خودکار پارامترهای نمایشگر)، عملیات ریاضی مانند جمع، تفریق، ضرب، تقسیم و FFT (تحلیل طیفی) است. این ابزارهای قدرتمند به کاربر اجازه میدهند تحلیلهای عمیق و دقیقتری بر روی سیگنالها انجام دهند. همچنین، عملیاتهای X-Y و حالت ROLL، این دستگاه را برای کاربردهای خاصی مانند تحلیل نویزهای خاص، کار با شکل موجهای پیچیده یا تحلیلهای موجی بینظیر کرده است.
ورودی و خروجیها: ارتباط با جهان خارج
اسیلوسکوپ GDS-2302A امکان اتصال به اینترنت، GPIB، RS232، USB A و USB B را داراست، که این ویژگیها، توانایی اتصال و برقراری ارتباط با رایانهها و تجهیزات دیگر را بسیار آسان میکند. همچنین، رابط Ethernet در صورت نیاز فعال میشود، تا کاربر بتواند به صورت شبکهای از راه دور به دستگاه دسترسی داشته باشد و دادهها را به راحتی انتقال دهد و تحلیلهای لازم را انجام دهد.
در بخش ورودی، این دستگاه توانایی تحمل ولتاژ تا 300 ولت را دارد و دارای ورودیهای زوج، با امپدانس 1 مگااوم و ظرفیت ترایپوت 16 پیکوفاراد است. قابلیت تنظیم حساسیت ورودی از 1 میلیولت بر تقسیم تا 10 ولت بر تقسیم، این دستگاه را برای اندازهگیریهای بسیار حساس و دقیق مناسب ساخته است.
حالتهای تنظیم ورودی و ماشه (Trigger)
این اسیلوسکوپ مجهز به حالتهای مختلف ماشه است که شامل تنظیمات خودکار، نرمال و حالت تنها است. حالتهای ماشه شامل لبههای سقوطی، بالا رفتن، و متداخل، و کنترل پهنای ضربه و حالتهای دیگر است، که همگی برای کنترل بهتر و دقیقتر روی شکل موجها طراحی شدهاند. این ویژگیها، کاربر را قادر میسازد تا در شرایط مختلف و با نیازهای متفاوت، شکل موجهای مورد نظر را به درستی و با دقت بالا رهگیری کند.
بهرهگیری در محیطهای صنعتی و آموزشی
بدون تردید، اسیلوسکوپ GWInstek GDS-2302A یکی از بهترین گزینهها برای استفاده در محیطهای صنعتی و آموزشی است. دقت بالا، قابلیتهای گسترده، و تنوع حالتهای عملیاتی این دستگاه را از دیگر تجهیزات همرده متمایز میکند. در محیطهای صنعتی، این دستگاه قادر است نوسانات و مشکلات سیستمهای برقی و الکترونیکی را با دقت بالا شناسایی کند، و در قالب تحلیلهای دقیق، به تعمیر و نگهداری بهینه سیستمها کمک کند.
در محیطهای آموزشی، اسیلوسکوپ GDS-2302A ابزار ایدهآلی برای آموزش دانشآموزان و دانشجویان مهندسی برق و الکترونیک است، زیرا بر خلاف ابزارهای سادهتر، امکانات پیشرفته و البته کاربر پسند بودن آن، آموزش مفاهیم پیچیده را آسانتر میکند و در عین حال، نیازهای محققان و پژوهشگران حرفهای را برآورده میسازد.
در نهایت، باید گفت که اسیلوسکوپ GWInstek GDS-2302A، با ترکیبی از فناوریهای نوین، امکانات گسترده، و طراحی مدرن، یکی از بهترین گزینهها برای تمامی نیازهای اندازهگیری و تحلیل سیگنالهای الکترونیکی است. این ابزار، نه تنها یک منبع مطمئن و دقیق برای مهندسان و تکنسینها در پروژههای صنعتی و تحقیقاتی است، بلکه به عنوان یک ابزار آموزش قدرتمند، نقش مهمی در رساندن مفاهیم تئوری به عملی بر عهده دارد.
قیمت مناسب، خدمات پس از فروش و پشتیبانی فنی قوی، این محصول را در لیست تجهیزات ایدهآل برای هر کاربر حرفهای و آموزشی قرار میدهد. اگر به دنبال یک اسیلوسکوپ با کیفیت، دقت و قابلیتهای بینظیر هستید، GWInstek GDS-2302A گزینهای است که نباید از دست بدهید. برای کسب اطلاعات بیشتر و خرید این ابزار بینظیر، میتوانید به سایت تجهیزات اندازهگیری و ابزار دقیق مشهد مراجعه کنید و از قیمتهای رقابتی و خدمات مشاوره بهرهمند شوید.
