اسیلوسکوپ HMO 3052: ترکیبی از قدرت، دقت و قابلیت‌های پیشرفته

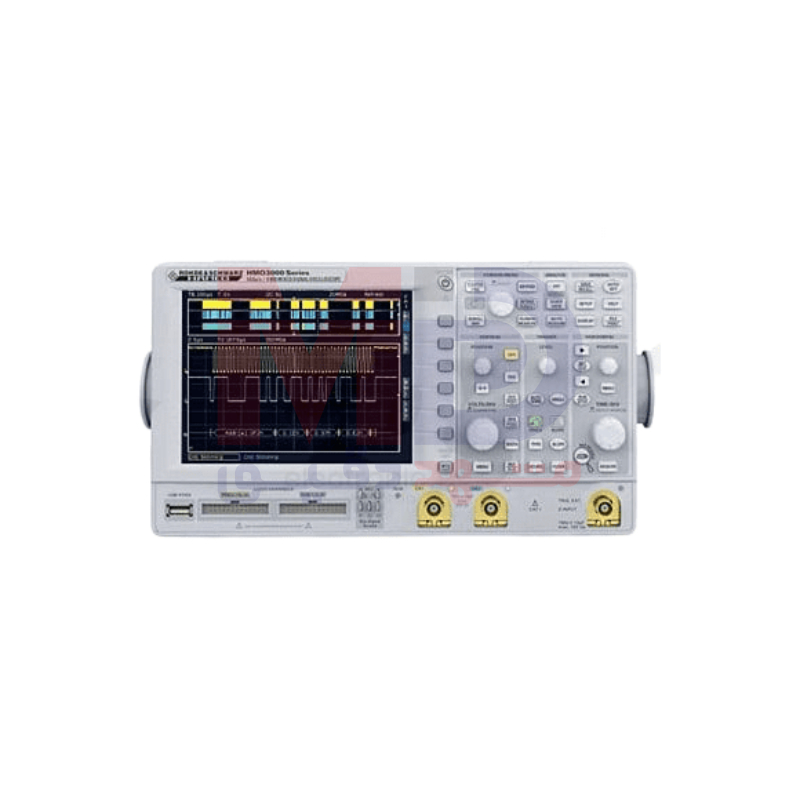

اسیلوسکوپ HMO 3052 محصول شرکت Rohde & Schwarz، یکی از پیشرفته‌ترین ابزارهای تحلیل سیگنال برای مهندسین و تکنسین‌های متخصص است. این دستگاه با پهنای باند 500 مگاهرتز، نرخ نمونه‌برداری آنی 4 گیگا نمونه در ثانیه و عمق حافظه 8 مگاپوینت، امکان تحلیل دقیق سیگنال‌های پیچیده در دامنه‌های زمانی، فرکانس، منطقی و پروتکل را فراهم می‌کند. HMO 3052 به عنوان یکی از اعضای خانواده HMO3000، مجموعه‌ای از قابلیت‌های پیشرفته را در اختیار کاربران قرار داده است که برای طراحی، توسعه، عیب‌یابی و تحلیل انواع سیستم‌های مبتنی بر سیگنال ایده‌آل است.
آشنایی با ویژگی های این محصول:
1. پهنای باند 500 مگاهرتز:
HMO 3052 با پهنای باند 500 مگاهرتز، امکان دریافت و تحلیل دقیق سیگنال‌های فرکانس بالا را فراهم می‌کند. این ویژگی دستگاه را برای کاربردهای پیچیده در طراحی سیستم‌های دیجیتال و آنالوگ، و همچنین تحلیل سیگنال‌های سریع مناسب می‌سازد.
2. نرخ نمونه‌برداری بالا:
این اسیلوسکوپ با نرخ نمونه‌برداری 4 گیگا نمونه در ثانیه، قابلیت ضبط دقیق سیگنال‌ها را حتی در فرکانس‌های بالا ارائه می‌دهد. این نرخ نمونه‌برداری بالا تضمین می‌کند که هیچ جزئیات مهمی از سیگنال از دست نرود.
3. عمق حافظه 8 مگاپوینت:
عمق حافظه 8 مگاپوینت دستگاه به کاربران امکان ثبت داده‌های طولانی و تحلیل دقیق آن‌ها را می‌دهد. علاوه بر این، قابلیت تقسیم‌بندی حافظه به حداکثر 1000 قسمت توسط گزینه اختصاصی R&S® HOO14 فراهم است، که این ویژگی برای تحلیل سیگنال‌های کوتاه و مکرر بسیار کاربردی است.
4. قابلیت سیگنال مختلط (MSO):
تمام مدل‌های خانواده HMO3000، از جمله HMO 3052، به طور استاندارد مجهز به قابلیت MSO هستند. این قابلیت به کاربران امکان تحلیل ترکیبی سیگنال‌های منطقی و آنالوگ را می‌دهد. برای استفاده از بخش منطقی، نیاز به پروب منطقی R&S® HO3508 یا HO3516 دارید، که تا 16 کانال منطقی را با نرخ نمونه‌برداری 1 گیگا نمونه بر ثانیه پوشش می‌دهد.
5. پروتکل‌های گذرگاه سریال و رمزگشایی سخت‌افزاری:
HMO 3052 از امکان تریگر و رمزگشایی پروتکل‌های سریال رایج مانند I2C، SPI، UART، CAN و LIN از طریق سخت‌افزار برخوردار است. این قابلیت به کاربران اجازه می‌دهد تا به آسانی ارتباطات تعبیه‌شده میان سیستم‌های الکترونیکی و محیط بیرونی را تجزیه و تحلیل کنند. امکان اضافه کردن این قابلیت‌ها نیز با استفاده از مجوزهای نرم‌افزاری وجود دارد.
6. ولت‌متر دیجیتال (DVM):
این دستگاه به ولت‌متری سه‌رقمی داخلی مجهز است که امکان اندازه‌گیری ولتاژ را به صورت هم‌زمان در کانال‌های آنالوگ فراهم می‌کند. این ولت‌متر می‌تواند مقادیر مختلف از جمله DC، AC + DCRMS، فاکتور تاج، Vpp، Vp+ و Vp– را نمایش دهد.
امکانات پیشرفته اسیلوسکوپ HMO 3052
تحلیل طیف سیگنال:
یکی از ویژگی‌های برجسته HMO 3052 قابلیت تبدیل فوریه سریع (FFT) است که امکان تحلیل سیگنال در حوزه فرکانس را با تعداد نقاط تا 128 هزار فراهم می‌کند. این عملکرد پیشرفته به کاربران اجازه می‌دهد تا هارمونیک‌های موجود در سیگنال‌ها را بررسی کرده و اعوجاج‌های فرکانسی را شناسایی کنند. سیگنال‌های حوزه زمان، نتایج تحلیل FFT و پنجره اندازه‌گیری همگی به طور هم‌زمان روی صفحه نمایش ظاهر می‌شوند، که بررسی و تحلیل سیگنال را آسان می‌کند.
قابلیت تست Pass/Fail:
HMO 3052 از قابلیت تست Pass/Fail بر اساس ماسک از پیش تعریف شده برخوردار است. این ویژگی به ویژه برای تشخیص سریع رویدادهای غیر معمول و تست کیفیت سیگنال‌ها در طراحی‌های پیچیده کاربرد دارد.
تقسیم حافظه:
با گزینه اختصاصی R&S® HOO14، کاربران می‌توانند حافظه دستگاه را تا 1000 بخش تقسیم کنند. این قابلیت امکان نمونه‌برداری سریع تا 200,000 شکل موج در هر ثانیه را فراهم می‌کند، که برای ضبط رویدادهای کوتاه و سریع بسیار مناسب است.
صفحه نمایش و رابط کاربری
صفحه نمایش VGA TFT:
HMO 3052 به یک صفحه نمایش رنگی 6.5 اینچی مجهز است که تصاویر واضحی با رزولوشن 640×480 پیکسل ارائه می‌دهد. این صفحه نمایش همچنین دارای تقسیم‌بندی 12 در محور X و 20 در محور Y است که به کاربران امکان مشاهده جزئیات دقیق‌تر سیگنال‌ها را می‌دهد.
رابط‌های اتصال:
این اسیلوسکوپ دارای رابط‌هایی از جمله Ethernet، USB و DVI است، که امکان اتصال به کامپیوتر، شبکه و دستگاه‌های ذخیره‌سازی جانبی را فراهم می‌کند. همچنین یک نرم‌افزار اختصاصی برای کنترل دستگاه از طریق کامپیوتر به همراه آن ارائه می‌شود.
کاربردهای اسیلوسکوپ HMO 3052
طراحی و توسعه سیستم‌های تعبیه‌شده:
HMO 3052 ابزار مهمی برای مهندسین طراح است که با سیستم‌های تعبیه‌شده سروکار دارند. با قابلیت تحلیل ترکیبی سیگنال‌های منطقی و آنالوگ، این اسیلوسکوپ به کاربران امکان طراحی و توسعه سریع‌تر و دقیق‌تر سیستم‌ها را می‌دهد.
تست و عیب‌یابی:
این دستگاه به تکنسین‌ها اجازه می‌دهد تا به سرعت مشکلات موجود در سیستم‌های الکترونیکی را شناسایی و رفع کنند. قابلیت تحلیل پروتکل‌های سریال نیز برای عیب‌یابی ارتباطات میان‌سیستمی کاربردی است.
آموزش و تحقیق:
HMO 3052 به دلیل قابلیت‌های فراوان و رابط کاربری ساده، یک ابزار آموزشی ایده‌آل برای دانشگاه‌ها و مراکز تحقیقاتی است.
تحلیل طیفی:
برای کاربردهایی که نیاز به تحلیل سیگنال در حوزه فرکانس دارند، HMO 3052 گزینه‌ای مناسب است. قابلیت FFT پیشرفته آن برای شناسایی اعوجاج‌های فرکانس و هارمونیک‌های سیگنال‌ها مفید است.
ویژگی‌های اضافی این دستگاه:
مولد الگوهای سیگنال:
HMO 3052 شامل یک مولد الگوی سیگنال قابل برنامه‌ریزی است که امکان تولید سیگنال‌های شبیه‌سازی شده برای گذرگاه‌های مختلف مانند I2C، SPI، UART، CAN و LIN را فراهم می‌کند. این ویژگی برای پروژه‌هایی که هنوز سخت‌افزار نهایی طراحی نشده است بسیار کاربردی است.
ابعاد و وزن:
HMO 3052 با ابعاد جمع و جور 285x175x220 میلی‌متر و وزن سبک 3.6 کیلوگرم، به راحتی در محیط‌های آزمایشگاهی جای می‌گیرد.
حفاظت ضدسرقت:
با وجود قابلیت قفل Kensington، امنیت دستگاه در برابر سرقت تضمین شده است.
شرایط محیطی:
این اسیلوسکوپ در دماهای عملیاتی بین 5 تا 40 درجه سانتی‌گراد و رطوبت نسبی بین 5 تا 80 درصد غیر متراکم قابل استفاده است، که آن را برای استفاده در محیط‌های مختلف مناسب می‌سازد.
اسیلوسکوپ HMO 3052 ابزاری قدرتمند، دقیق و چندمنظوره برای تحلیل سیگنال‌های پیچیده در سیستم‌های آنالوگ و دیجیتال است. با ویژگی‌هایی مانند پهنای باند 500 مگاهرتز، نرخ نمونه‌برداری 4 گیگا نمونه بر ثانیه، عمق حافظه 8 مگاپوینت، قابلیت MSO، تحلیل پروتکل‌های سریال، تحلیل طیف فرکانس و تست Pass/Fail، این دستگاه به کاربران کمک می‌کند تا در طراحی، توسعه و عیب‌یابی سیستم‌های پیشرفته موفق‌تر عمل کنند.
این اسیلوسکوپ برای مهندسین توسعه‌دهنده، تکنسین‌های خدماتی، محققان و استادان دانشگاه یک انتخاب ایده‌آل است. به لطف طراحی پیشرفته، عملکرد دقیق و قابلیت‌های گسترده، HMO 3052 به یکی از برجسته‌ترین ابزارهای آزمایشگاهی در حوزه الکترونیک تبدیل شده است.
