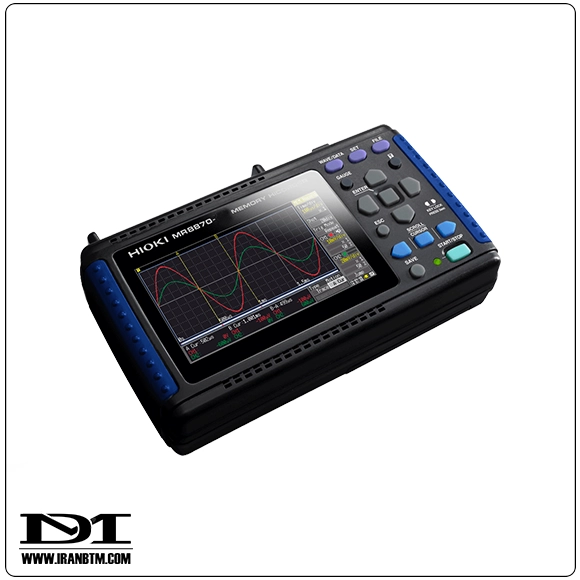

معرفی های رکوردر Hioki MR8870: ابزار دقیق و دستی برای ثبت حرفهای داده
MR8870 یکی از مدلهای قدرتمند و کمحجم از سری Memory HiCorder شرکت نامآشنای Hioki ژاپن است که به طور ویژه برای نیازهای پایش و تحلیل دادههای دینامیک و گذرا طراحی شده است. این رکوردر به عنوان یک ابزار دستی و سبک، راه حلی ایدهآل برای پروژههای میدانی، تعمیرات آسانسورها، تست ماشینها، تحلیل خرابیهای موتور و اینورتر، و همچنین بازرسی سریع و قابل اعتماد ارائه میدهد.
آنچه Hioki MR8870 را از بسیاری دیگر از ثبتکنندههای داده متمایز میکند، ترکیب سرعت بالا، ایزولاسیون کامل کانالها، دقت فوقالعاده، عملکرد پایدار، قابلیت حمل و امکانات نرمافزاری کاربردی است. این دستگاه تنها یک ضبطکننده ساده نیست؛ بلکه ابزاری برای حرفهایهاست که نیاز به ثبت داده سریع و بدون خطا در هر مکان و زمان دارند.
آشنایی با ویژگی های این محصول:
۱. ثبت با سرعت بالا و ایزولاسیون کامل
در تجهیزات ثبت داده، یکی از مهمترین شاخصها، سرعت نمونهبرداری و حذف کامل نویزهای مشترک است. MR8870 با برخورداری از دو کانال آنالوگ کاملاً ایزوله شده (هم نسبت به هم و هم نسبت به زمین)، توانایی ثبت شکلموجهای سریع، ناگهانی و پدیدههای متغیر و غیرمنتظره را بدون نگرانی از تداخل الکتریکی یا نویز دارد. این ویژگی، ایمنی عملیات تست را برای اپراتور تضمین میکند و از سلامت تجهیزات نیز محافظت میکند.
۲. کاربری ساده و حمل آسان
یکی از بزرگترین مزایای MR8870، ساختار کمحجم و سبک آن است. ابعاد دستگاه تنها ۱۷۶ میلیمتر عرض، ۱۰۱ میلیمتر ارتفاع و ۴۱ میلیمتر ضخامت دارد و با وزنی تنها ۶۰۰ گرم (با باتری)، بهراحتی در یک کیف ابزار، جیب کار یا حتی روی کمربند قرار میگیرد. این مزیت، آن را به همراهی بیرقیب برای مهندسین میدانی و تعمیرکاران تبدیل کرده است تا حتی روی نردبان یا در شرایط دشوار نیز بتوانند تستهای مورد نیاز خود را انجام دهند.
۳. ظرفیت ثبت و حافظه بالا با عملکرد سریع
با وجود ابعاد کوچک، MR8870 به دو مگاورد حافظه (MWords 2) برای هر کانال (دو کانال مستقل) مجهز است. معماری حافظه این دستگاه، ثبت دادههای طولانی مدت و سریع را ممکن میکند تا هیچ اتفاق مهم و حیاتی از چشم متخصصان دور نماند.
۴. نمونهبرداری تا ۱ مگاسمپل بر ثانیه (1MS/s)
این رکوردر حرفهای با وجود جمعوجور بودنش، قادر است دادهها را تا سرعت ۱٬۰۰۰٬۰۰۰ نمونه بر ثانیه ثبت کند. این ویژگی امکان تحلیل دقیق پدیدههای گذرا، نویزهای سریع، جهش ولتاژ و حتی آنالیز جزئیات تغییرات RMS را به کارشناسان تعمیر و نگهداری و طراحان برق صنعتی میدهد.
۵. حالت ثبت موج لحظهای و ثبت RMS
کاربران با MR8870 میتوانند دو حالت ثبت را برای دستیابی به اطلاعات عمیقتر انتخاب کنند:
- حالت ضبط شکل موج (Memory Recorder): برای ثبت سریع دادهها و پدیدههای گذرا، عملکردهای موجی و حالات آشوبناک طراحی شده است.
- حالت ثبت RMS: این حالت برای پایش نوسانات مقدار RMS (مقدار مؤثر) به کار میرود؛ به ویژه برای نمودارهای ولتاژ و جریان AC و DC که تحلیل رفتار عملیاتی موتور، اینورتر و آسانسور بر مبنای آن انجام میشود.
۶. ضبط داده بر روی کارت حافظه CF و ثبت زنده
تمامی دادهها و شکلموجها، علاوه بر ذخیره در حافظه داخلی، به طور زنده (Real-time) روی یک کارت CF (Type I تا ظرفیت ۲ گیگابایت) ذخیره میشود. این امکان، تسهیل بررسی، آرشیو و انتقال دادهها را حتی با حجم بالا برای کاربران فراهم میکند تا در محل آزمایش دچار کمبود حافظه نشوند و به سرعت داده را منتقل نمایند.
۷. قابلیت همگامسازی رکورد دو دستگاه و ثبت همزمان چهار کانال
MR8870 دارای ۲ کانال آنالوگ و ۴ کانال لاجیک استاندارد است. اما با استفاده از نرمافزار اختصاصی که همراه دستگاه ارائه میشود، کاربر میتواند دو دستگاه MR8870 را به کمک اپلیکیشن PC بهصورت همزمان همگام کند و ثبت چهار کانال را به صورت همزمان انجام دهد. چنین قابلیتی در تستها و پروژههای نیازمند همزمانی و مقایسه سیگنالها، بسیار کاربردی است.
۸. نمایشگر رنگی و واضح با اندازه مناسب
این دستگاه به یک نمایشگر رنگی ۴.۳ اینچی از نوع WQVGA-TFT مجهز است که تصویر را با وضوح ۴۸۰ در ۲۷۲ پیکسل نمایش میدهد. این نمایشگر، مشاهده آنلاین شکلموج، بررسی نقاط حساس، یافتن رویدادهای بحرانی و اعمال تنظیمات را بسیار ساده میکند و بدون نیاز به رایانه، تفسیر داده را ممکن میسازد.
۹. ذخیرهسازی و انتقال داده امن و سریع
با استفاده از پورت USB 2.0 mini-B، کاربر میتواند فایلهای ثبتشده در کارت CF را به سرعت به رایانه منتقل کند. با این که کنترل دستگاه از راه دور از طریق PC ممکن نیست، اما ذخیرهسازی و انتقال دادهها بسیار سریع و ایمن انجام میشود. این ویژگی، مدیریت دادههای سنگین پروژهای را بسیار سریعتر و قابل اطمینانتر میسازد.
مشخصات فنی و امکانات دقیق MR8870
تعداد کانالها:
دارای ۲ کانال آنالوگ کاملا ایزوله و ۴ کانال لاجیک (دیجیتال) است. کانالهای آنالوگ هر یک مستقل بوده و ایزولاسیون نه تنها بین کانالها، بلکه از کانال به زمین نیز رعایت شده است. در قسمت دیجیتال، پایه مشترک GND وجود دارد.
دقت و پایداری:
دقت اندازهگیری این دستگاه به مدت یک سال پس از کالیبراسیون تضمین شده است، که سبب اطمینان کاربر در پروژههای بلندمدت یا دورهای میشود.
رنج اندازهگیری:
رنج گستردهای از ۱۰ میلیولت بر تقسیم تا ۵۰ ولت بر تقسیم (در ۱۰ تقسیم کامل) در اختیار قرار دارد و ۱۲ سطح انتخابی برای دامنه اندازهگیری وجود دارد. همچنین رزولوشن دقیق تا ۱/۱۰۰ رنج، امکان تحلیل سیگنالهای بسیار کوچک و بسیار بزرگ را در یک بازه فراهم میکند.
حداکثر ولتاژ ورودی:
این دستگاه برای سازگاری با شرایط صنعتی، بین ترمینالها تا ۴۰۰ ولت DC و بین ترمینال تا زمین تا ۳۰۰ ولت AC (دستهبندی CAT II) را تحمل میکند.
پاسخ فرکانسی:
MR8870 قادر است سیگنالهایی از بازه DC تا ۵۰ کیلوهرتز را با افت۳ dB ثبت کند. این دامنه باز، تحلیل پدیدههای سریع الکتریکی تجهیزاتی مانند موتور، اینورتر و آسانسور را ممکن میسازد.
تنظیمات محور زمان:
در حالت ثبت حافظه، گستره زمانی از ۱۰۰ میکروثانیه تا ۵ دقیقه بر تقسیم و در بیست سطح مختلف فراهم است. کاربر همچنین میتواند سه برابر بزرگنمایی (از دو تا ده برابر) یا نه برابر فشردهسازی روی محور زمان (از نصف تا هزار برابر) اعمال کند تا دقیقترین بخشها یا موجهای کامل را ثبت و تحلیل کند.
ثبت RMS و ثبت لحظهای:
در حالت RMS، بازه زمانی اندازهگیری از ۱ میلیثانیه تا ۱ دقیقه (با ۱۶ تنظیم مختلف) قابل تعریف است. در این حالت، در هر بازه فقط مقدار بیشینه و کمینه هر سیگنال ثبت میشود. همچنین سرعت نمونهبرداری RMS تا هزار مقدار در ثانیه میرسد و دادههای نویز یا گذرا به دقت ثبت میگردند.
ظرفیت حافظه و ذخیرهسازی:
این دستگاه از حافظه داخلی 12 بیت × 2 مگاورد به ازای هر کانال بهره میبرد. این حجم حافظه زمانی که به همراه کارت CF که تا ۲ گیگابایت ظرفیت دارد استفاده شود، امکان ذخیره میلیونها داده را با سرعت و امنیت کامل فراهم میآورد.
زبان و واسط کاربری:
تنظیمات و نمایش دادهها در دو زبان انگلیسی و ژاپنی انجام میشود و کلیدهای کاربری ساده و ارگونومیک بوده، دستگاه را برای تعمیرکاران، مهندسان و حتی اپراتورهای غیرمتخصص جذاب و بدون پیچیدگی کرده است.
نیرو و تغذیه دستگاه
MR8870 با آداپتور AC مدل Z1005 در ولتاژهای ۱۰۰ تا ۲۴۰ ولت (۵۰/۶۰ هرتز) و توان مصرفی ۳۰ وات (زمان استفاده از شارژر و شارژ همزمان باتری) تغذیه میشود. همچنین اگر کاربری بیشتر نیاز به سیار بودن دستگاه و نبود برق شهری دارد، با باتری پک مدل 9780 قابل استفاده است. باتری با مصرف تنها ۳ وات، حدود دو ساعت به طور مداوم (در دمای ۲۵ درجه) دستگاه را روشن نگه میدارد و در صورت اتمام میتواند با آداپتور مجدداً طی ۲۰۰ دقیقه شارژ شود. همچنین تغذیه با منبع مستقیم DC (۱۰ تا ۱۶ ولت، حداکثر کابل ۳ متر) بر اساس سفارش مشتری امکانپذیر است.
ابعاد و وزن و قابلیت حمل
بدنه مستحکم و سبک دستگاه ابعادی معادل ۱۷۶×۱۰۱×۴۱ میلیمتر و وزنی تنها ۶۰۰ گرم (با باتری) دارد که در بازار دستگاههای ثبت داده، بینظیر محسوب میشود. این طراحی سبک حمل و نصب سریع در هر محیط کاری، چه معمولی چه محیطهایی با محدودیت فضا و دسترسی دشوار را امکانپذیر میکند.
اقلام همراه و لوازم جانبی
به همراه دستگاه، تمام ملزومات مورد نیاز کاربر ارائه میشود؛
شامل دفترچه راهنما، دفترچه راهنمای اندازهگیری، آداپتور Z1005، بند حمل، کابل USB، CD برنامه نرمافزاری مخصوص، شیشه محافظ مدل 9809 و همچنین ابزارآلات کمکی مورد نیاز نصب اولیه.
کاربردهای تخصصی و نمونههای میدانی
های رکوردر Hioki MR8870 انتخابی ممتاز برای متخصصین نگهداری آسانسور، تکنسینهای صنایع برق و ماشینآلات، مهندسین تعمیر اینورتر و موتور و حتی طراحان آزمایشهای تحقیقاتی است.
برخی سناریوهای کاربردی آن عبارتند از:
- تحلیل خرابی و مشاهده گذرای ولتاژ و جریان در تابلوهای برق آسانسور
- تست و عیبیابی موتورهای الکتریکی، اینورترهای کنترل سرعت، تجهیزات اتوماسیون صنعتی
- پایش نوسانات آنی و تحلیل مقادیر RMS جهت ارزیابی سلامت تجهیزات
- ثبت دادههای چهارکاناله با هماهنگی نرمافزاری دو دستگاه و مقایسه سیگنالها برای تحلیل لحظهای پدیدههای پیچیده
- بهرهگیری از قابلیت ثبت سریع برای ضبط اتفاقات کوتاهمدت ولی کلیدی مثل تغییر ولتاژ یا جریان ناگهانی در زمان راهاندازی یا توقف تجهیزات
مزیتهای رقابتی MR8870 در بازار ثبت داده
- کیفیت ممتاز ژاپنی با پشتیبانی مطمئن و دقت سنجش تضمینشده
- ایزولاسیون کامل در ورودی آنالوگ بین کانالها و بین هر کانال تا زمین
- ساختار سبک و جمعوجور که فضای بسیار کمی اشغال کرده و براحتی قابل حمل است
- حافظه داخلی بزرگ و ثبت بر روی CF card برای آرشیو طولانی و انتقال سریع داده
- قابلیت همگامسازی دو دستگاه و ثبت همزمان چهار سیگنال
- واسط کاربری ساده و نمایشگر رنگی مناسب برای نصب و استفاده حتی در شرایط دشوار
نتیجهگیری: چرا های رکوردر Hioki MR8870 گزینهای ممتاز است؟
در شرایطی که نیاز به ثبت دادههای سریع و دقیق در میدان عملیاتی یا آزمایشگاه دارید و همزمان باید دستگاه سبک، قابل حمل، مطمئن و دارای ایزولاسیون کامل باشد، Hioki MR8870 انتخابی بیرقیب است. داشبورد واضح، عملکرد پایدار، امکانات نرمافزاری همراه و تنوع حالتهای ثبت، این دستگاه را به امید اول تکنسینها و مهندسان تعمیرات و نگهداری در حوزههای مختلف تبدیل میکند. تمرکز بر ایمنی، دقت، کاربری آسان و انعطاف در انواع پروژهها، جایگاه این دستگاه را منحصر به فرد ساخته است؛ ابزاری که نه فقط یک رکوردر، بلکه یک همراه حرفهای برای تحلیل بدون وقفه سیگنالها و موفقیت پروژههای شماست.
