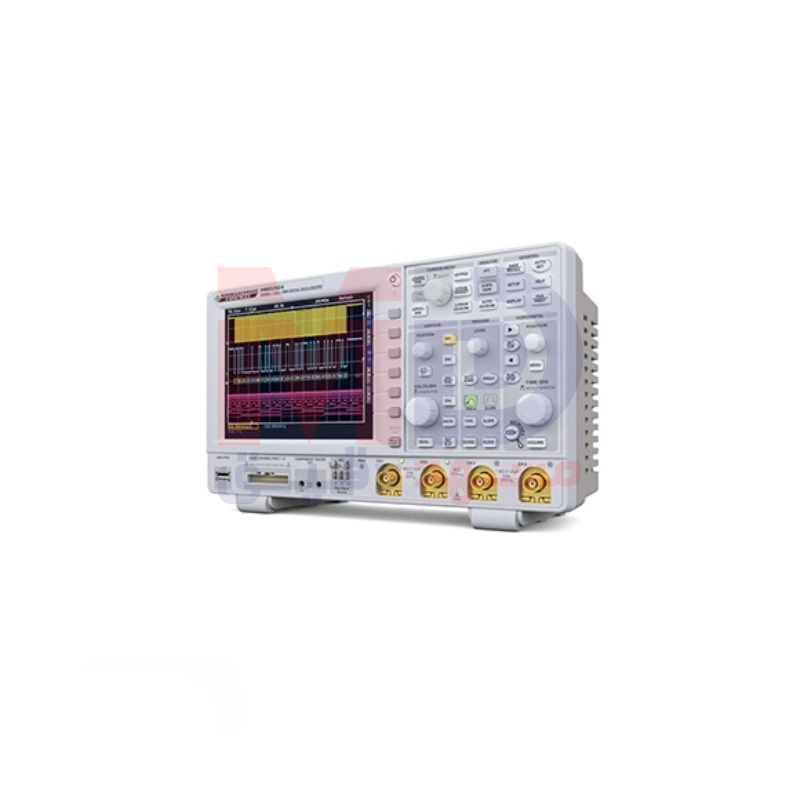

اسیلوسکوپ HAMEG HMO1522: ابزاری قدرتمند برای تحلیل دقیق سیگنال‌های الکترونیکی
اسیلوسکوپ دیجیتال HAMEG HMO1522 یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری سیگنال در دسته سیگنال‌های مختلط (Mixed Signal Oscilloscope) است و توسط شرکت معتبر HAMEG Instruments تولید شده است. این دستگاه با پهنای باند ۱۵۰ مگاهرتز، دو کانال آنالوگ، و قابلیت پشتیبانی از هشت کانال دیجیتال، یکی از بهترین انتخاب‌ها برای مهندسان آزمایشگاه‌ها، توسعه‌دهندگان، دانشجویان، و متخصصان خدمات تعمیراتی محسوب می‌شود. ترکیب ویژگی‌های قدرتمند فنی و طراحی کاربر دوستانه، این اسیلوسکوپ را به ابزاری ایده‌آل برای اندازه‌گیری و تحلیل سیگنال‌های پیچیده تبدیل کرده است.
معرفی اسیلوسکوپ دیجیتال HAMEG HMO1522
اسیلوسکوپ دیجیتال HAMEG HMO1522 به‌عنوان یک ابزار دقیق برای اندازه‌گیری و تحلیل سیگنال‌های الکترونیکی طراحی شده است. این دستگاه با پهنای باند ۱۵۰ مگاهرتز و سرعت نمونه‌برداری ۲ گیگا نمونه بر ثانیه (2GSa/s) عملکرد دقیق و سریع را تضمین می‌کند. وجود حافظه داخلی ۲ مگاپوینت (2MPts Memory) امکان ضبط و ذخیره‌سازی سیگنال‌ها را به‌صورت گسترده فراهم کرده است. همچنین، قابلیت ایجاد بزرگنمایی حافظه تا نسبت ۵۰,۰۰۰:۱، این دستگاه را برای تحلیل جزئیات سیگنال‌های پیچیده بسیار کارآمد کرده است.
این اسیلوسکوپ در دسته ابزارهای سیگنال مختلط (Mixed Signal Oscilloscope) قرار دارد و به کاربران اجازه می‌دهد سیگنال‌های دیجیتال و آنالوگ را به‌صورت هم‌زمان تحلیل کنند. اتصال پروب منطقی HO3508 اختیاری، امکان اندازه‌گیری و ثبت ۸ کانال دیجیتال را نیز فراهم می‌کند. ویژگی‌های انحصاری این دستگاه از جمله حساسیت عمودی ۱ میلی‌ولت بر تقسیم (1mV/div)، ۱۲ تقسیم در محور افقی (x-axis) و ۲۰ تقسیم در محور عمودی (y-axis)، تحلیل دقیق سیگنال‌های مختلف را امکان‌پذیر کرده است.
صفحه‌نمایش ۶.۵ اینچی TFT VGA با وضوح بالا، طراحی کم‌صدا (Silent Fan)، و قابلیت اتصال به پورت‌های USB، اترنت، و RS-232، این دستگاه را برای استفاده در محیط‌های مختلف کاملاً مناسب کرده است.
بررسی ویژگی های این دستگاه:
اسیلوسکوپ HAMEG HMO1522 از ویژگی‌های منحصربه‌فرد و امکانات پیشرفته‌ای برخوردار است که آن را در دسته بهترین ابزارهای اندازه‌گیری سیگنال قرار داده است. در ادامه مهم‌ترین ویژگی‌ها و قابلیت‌های این دستگاه بررسی می‌شود:
-
پهنای باند ۱۵۰ مگاهرتز:
این پهنای باند مناسب، امکان اندازه‌گیری و تحلیل سیگنال‌های سریع را فراهم می‌آورد. این ویژگی دستگاه را برای مهندسانی که با سیگنال‌های فرکانس بالا سروکار دارند، ایده‌آل می‌کند. -
سرعت نمونه‌برداری ۲ گیگا نمونه بر ثانیه:
سرعت نمونه‌برداری بالای این دستگاه به کاربران این امکان را می‌دهد که کوچک‌ترین تغییرات سیگنال‌ها را با دقت بسیار بالا تشخیص دهند. -
حافظه داخلی گسترده:
حافظه داخلی ۱ مگاپوینت برای هر کانال (1MPts/Channel) و ۲ مگاپوینت مجموع به کاربران اجازه ذخیره‌سازی سیگنال‌ها برای تحلیل و بررسی گسترده‌تر را می‌دهد. -
تحلیل سیگنال‌های مختلط:
این دستگاه قابلیت اندازه‌گیری سیگنال‌های دیجیتال و آنالوگ به‌صورت هم‌زمان را داراست و با استفاده از پروب منطقی، امکان ثبت و تحلیل ۸ کانال دیجیتال را نیز فراهم می‌کند. -
قابلیت تریگر پیشرفته برای سیگنال‌های مختلف:
حالت‌های متنوع تریگر از جمله شیب، ویدئو، عرض پالس، منطق، تأخیری، رویداد، به کاربران امکان تحلیل دقیق انواع سیگنال‌ها را در شرایط مختلف می‌دهد. -
تست بر اساس ماسک Pass/Fail:
این ویژگی به کاربران اجازه می‌دهد سیگنال‌های ثبت‌شده را به‌صورت خودکار براساس معیارهای از قبل تعریف‌شده مورد ارزیابی قرار دهند. -
حساسیت عمودی ۱ میلی‌ولت بر دیویژن
با این سطح حساسیت، امکان اندازه‌گیری سیگنال‌های ضعیف نیز فراهم شده است. این ویژگی دستگاه را برای تحلیل دقیق سیگنال‌های کم دامنه بسیار مناسب می‌کند. -
۱۲ تقسیم در محور x و ۲۰ تقسیم در محور y:
این ویژگی دید گسترده‌ای از سیگنال‌ها به کاربران ارائه می‌دهد که برای تحلیل جزئیات ضروری است. -
صفحه‌نمایش باکیفیت:
صفحه‌نمایش ۶.۵ اینچی VGA رنگی TFT با وضوح ۶۴۰ × ۴۸۰ پیکسل، امکان نمایش سیگنال‌ها با جزئیات بالا را فراهم کرده است. -
تحلیل حرفه‌ای گذرگاه‌های سریال:
با استفاده از سخت‌افزارهای اضافی، دستگاه امکان تحلیل پروتکل‌های I²C، SPI، UART/RS232، CAN، و LIN را فراهم می‌کند. -
ابزارهای تحلیل پیشرفته:
امکاناتی مثل تست مؤلفه‌ها، شمارنده ۶ رقمی، اندازه‌گیری خودکار، تدوین فرمول، نسبت‌نما، FFT برای تحلیل فرکانسی، به کاربران امکان تحلیل جامع‌تر سیگنال‌ها را می‌دهد. -
طراحی کم‌صدا:
دستگاه HMO1522 با یک فن بسیار کم‌صدا طراحی شده است که امکان استفاده راحت از دستگاه را در محیط‌های آزمایشگاهی و آرام فراهم می‌کند. -
اتصال‌پذیری گسترده:
دستگاه ۳ پورت USB برای ذخیره‌سازی، چاپ، و کنترل از راه دور دارد و از پورت‌های RS-232، USB-Stick Connector، و Ethernet پشتیبانی می‌کند. -
ابزارهای کمکی در بسته‌بندی:
بسته‌بندی دستگاه شامل یک سیم برق، دو پروب 10:1/1:1 Switchable HZO10، سی‌دی نرم‌افزارها، و دفترچه راهنما است.
مشخصات فنی اسیلوسکوپ دیجیتال HAMEG HMO1522
ویژگی‌ها و امکانات اسیلوسکوپ HAMEG HMO1522، آن را به یکی از قدرتمندترین ابزارهای اندازه‌گیری موجود در بازار تبدیل کرده است. برخی از مشخصات دقیق فنی این دستگاه عبارتند از:
-
پهنای باند:
۱۵۰ مگاهرتز. -
سرعت نمونه‌برداری:
۱ GSa/s برای هر کانال و ۲ GSa/s در حالت کلی. -
حافظه داخلی:
۱ MPts برای هر کانال و مجموعاً ۲ MPts. -
تعداد کانال‌ها:
۲ کانال برای سیگنال آنالوگ و ۸ کانال دیجیتال. -
حساسیت عمودی:
از ۱ mV/div تا ۱۰ V/div. -
صفحه‌نمایش:
صفحه‌نمایش VGA رنگی ۶.۵ اینچ با وضوح بالا. -
پورت‌ها:
۳ پورت USB، RS-232، و Ethernet. -
ابعاد:
۲۸۵ × ۱۷۵ × ۱۴۰ میلی‌متر. -
وزن:
کمتر از ۲.۵ کیلوگرم. -
محدوده دما:
دمای عملیاتی ۵ تا ۴۰ درجه سانتی‌گراد و دمای ذخیره‌سازی منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد.
مزایا و کاربردهای اسیلوسکوپ HAMEG HMO1522
اسیلوسکوپ دیجیتال HAMEG HMO1522 کاربردهای گسترده‌ای در صنایع مختلف دارد. برخی از مزایا و کاربردهای کلیدی آن شامل موارد زیر می‌شود:
-
آزمایش‌های آزمایشگاهی و پژوهشی:
دستگاه HMO1522 ابزار ایده‌آلی برای تحلیل سیگنال‌های پیچیده در آزمایشگاه‌های تحقیقاتی و مراکز توسعه است. -
آموزش:
طراحی کاربرپسند و قابلیت‌های پیشرفته، این دستگاه را برای آموزش مهندسی و الکترونیک مناسب کرده است. -
کنترل کیفیت:
ویژگی Pass/Fail و حساسیت مناسب، این دستگاه را برای استفاده در مراحل کنترل کیفیت محصولات الکترونیکی ایده‌آل کرده است. -
توسعه و طراحی مدارات الکترونیکی:
امکانات گسترده این دستگاه، تحلیل دقیق‌تر طراحی‌های دیجیتال و آنالوگ را ممکن می‌سازد. -
خدمات تعمیرات و سرویس:
این دستگاه ابزار کاربردی برای تجزیه و تحلیل خطاهای مدارات الکترونیکی بوده و برای کارشناسان خدمات تعمیر مناسب است.
چرا اسیلوسکوپ HAMEG HMO1522 انتخاب مناسب شماست؟
اسیلوسکوپ دیجیتال HAMEG HMO1522 با ترکیب ویژگی‌های پیشرفته، طراحی کاربرپسند، و اتصال‌پذیری گسترده، یکی از بهترین انتخاب‌ها برای تحلیل دقیق سیگنال‌های آنالوگ و دیجیتال است. صفحه‌نمایش باکیفیت، حافظه بزرگ، و قابلیت بزرگنمایی حافظه تا ۵۰,۰۰۰:۱، به کاربران امکان تحلیل حرفه‌ای سیگنال‌های مختلف را می‌دهد. طراحی کم‌صدا، تطابق با استانداردهای ایمنی، و ابزارهای تحلیل گذرگاه‌های سریال، این دستگاه را برای محیط‌های آزمایشگاهی، آموزشی، و صنعتی ایده‌آل کرده است. با خرید این اسیلوسکوپ از عرضه‌کنندگان معتبر، شما می‌توانید از تضمین کیفیت و خدمات پس از فروش بهره‌مند شوید.
