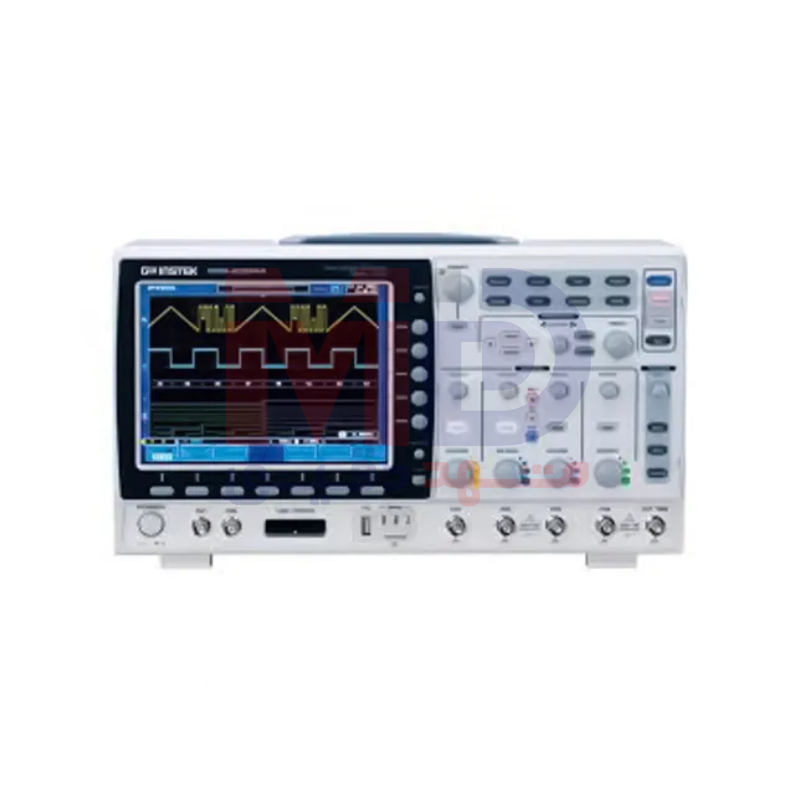

اسیلوسکوپ GW Instek GDS-2304A؛ نقطه اوج فناوری در اندازهگیری و تحلیل سیگنالهای پیچیده
در دنیای فناوری اندازهگیری و تحلیل سیگنالهای الکترونیکی، اسیلوسکوپها همواره نقش کلیدی و انکارناپذیری ایفا میکنند. اسیلوسکوپ GW Instek GDS-2304A را میتوان یکی از نوآورانهترین و پیشرفتهترین اسیلوسکوپهای دیجیتال ذخیرهساز (DSO) بازار دانست که با مجموعهای از قابلیتها و ویژگیهای منحصر به فرد، تمامی انتظارات مهندسین، پژوهشگران و متخصصین حوزههای مختلف الکترونیک را مرتفع میسازد.
اسیلوسکوپ مدل GDS-2304A، محصول کمپانی معتبر GW Instek تایوان، یک اسیلوسکوپ دیجیتال با پهنای باند 300 مگاهرتز، چهار کانال ورودی و نرخ نمونهبرداری فوقالعاده 2 گیگ نمونه بر ثانیه (2 GS/s) است. این دستگاه با بهرهگیری از صفحه نمایش TFT LCD با رزولوشن 800×600 پیکسل و قابلیت ذخیرهسازی دادهها تا 2 میلیون نقطه برای حالت نیمکانال، تجربه تحلیل دقیق و بینظیری را برای کاربران رقم میزند.
پهنای باند عظیم و کارایی بالا
داشتن پهنای باند 300MHz و چهار کانال کاملاً مجزا، اسیلوسکوپ GW Instek GDS-2304A را به گزینهای ایدهآل برای تحلیل انواع سیگنالهای سریع، پیچیده و دو یا چندکاناله تبدیل نموده است. جریانهای حرکتی، نویزها، پالستهای گذرا و حتی تغییرات بسیار کوتاهمدت در سیگنالها با دقت کامل قابل رصد و بررسی هستند.
نرخ نمونهبرداری خیرهکننده و حافظه عمیق
این اسیلوسکوپ قادر است دادهها را با نرخ حقیقی 2GS/s بر روی یک کانال و مجموعاً تا 1GS/s بر تمام کانالها ثبت نماید و در حالت نمونهبرداری معادل زمانی (Equivalent Time) به نرخ شگفتانگیز 100GS/s دست مییابد. حافظه 2 مگاپوینتی (2Mpts) برای نیمکانال و 1 مگاپوینتی برای حالت چهار کاناله، امکان حفاظت از جزییات ریزترین بخشهای سیگنال را بدون افت کیفیت فراهم میسازد.
نمایشگر بزرگ و پرجزئیات
نمایشگر بزرگ ۸ اینچی رنگی از نوع TFT LCD با رزولوشن 800×600 به کاربر اجازه میدهد تا همزمان چندین سیگنال را با وضوح و جزئیات فوقالعاده مشاهده و مقایسه کند. از قابلیتهای مهم این نمایشگر میتوان به نمایش حالت وکتور، نقاط، نگهداری متغیر و بینهایت موج اشاره کرد.
فناوری VPO و نرخ بهروزرسانی بالا
فناوری VPO (Visual Persistence Oscilloscope) با نمایش طیفی و مقیاس خاکستری، سیگنالهایی را که کمتر رخ میدهند یا تنها یکبار در بازهای رخ میکنند، عیان مینماید. این ویژگی به همراه نرخ بهروزرسانی 80,000 بار در ثانیه، تشخیص و تحلیل اتفاقات گذرا یا لحظهای را بسیار آسان میکند.
جستجو و نشانهگذاری پیشرفته سیگنال
با وجود حجم انبوه داده ذخیرهشده، جستجوی سریع و تعیین نقاط مهم سیگنال اهمیت فوقالعادهای مییابد. عملکرد جستجو و نشانگر (Waveform Search & Markers) در این اسیلوسکوپ، با انتخاب نوع جستجو (لبه، عرض پالس، پالسهای غیرعادی و غیره) و سطح آستانه، وقایع مدنظر را پیدا کرده و نمایهگذاری میکند. کاربران میتوانند میان رخدادها حرکت کنند و حتی روی نواحی خاص موج، نشانهگذاری کنند.
حافظه بخشبندیشده (Segmented Memory)
یکی از قابلیتهای حیاتی برای تحلیل سیگنالهای سریالی و وقایع گسسته، وجود حافظه بخشبندیشده است. در GDS-2304A میتوان حافظه را تا ۲۰۴۸ بخش تقسیم کرده و تنها نواحی شاخص و دارای اهمیت را ذخیره نمود. این امر سبب مدیریت بهینه فضای حافظه و امکان مرور سریع رخدادهای مهم میگردد. قابلیت پخش و مکث (Play/Pause) نیز مرور این بخشها را ساده و کارآمد نموده است.
قابلیت ارتقا به MSO و تحلیل منطق دیجیتال
GDS-2304A تنها یک اسیلوسکوپ DSO ساده نیست. با افزودن ماژول تحلیلگر منطقی (Logic Analyzer) با 8 یا 16 کانال دیجیتال، این دستگاه به اسیلوسکوپ سیگنال ترکیبی یا MSO بدل میشود. این قابلیت برای طراحیهای مدارهای مجتمع یا سیستمهای توکار که نیاز به تحلیل همزمان سیگنالهای آنالوگ و دیجیتال دارند، خارقالعاده است. همچنین، تحلیل و رمزگشایی انواع پروتکلهای صنعتی مانند I2C، SPI و UART در این حالت به راحتی میسر است.
شبیهساز تابعی داخلی (اختیاری)
با افزودن ماژول فانکشن ژنراتور مبتنی بر DDS، میتوان به GDS-2304A امکان تولید انواع سیگنالهای سینوسی، مربعی، مثلثی با فرکانس و duty cycle متغیر بخشید. این قابلیت، انجام آزمونهای تابعی و بررسی رفتار دستگاه تحت تست (DUT) را به سادهترین شکل ممکن فراهم میآورد.
تنوع عالی در اینترفیسها و اتصالات
این دستگاه با فراهم شدن پورتهای USB دوگانه (در جلو و عقب)، رابط RS-232، گزینههای LAN/Ethernet و GPIB (اختیاری)، خروجی SVGA (اختیاری) و امکان اتصال مستقیم به چاپگر و کامپیوتر، انعطاف بالایی در ارتباط با ابزارها و نرمافزارهای مختلف پژوهشی و صنعتی دارد. امکان انتقال نتایج به نمایشگرهای بزرگ یا سیستمهای اتوماتیک تست نیز پشتیبانی میشود.
عملکردهای پیشرفته اندازهگیری و آنالیز خودکار
GDS-2304A با ارائه 36 نوع اندازهگیری خودکار، از ولتاژ و زمان تا فرکانس و فاز، دست کاربر را برای تحلیلهای جامع و عمیق باز میگذارد. 8 اندازهگیری را میتوان همزمان روی صفحه نمایش داد و در حالت آماری، مقادیر میانگین، بیشینه، کمینه و انحراف معیار نیز قابل نمایش است. این ویژگیها باعث میشوند که کاربران بتوانند کیفیت و نرمال بودن سیگنالها را اطمینان یابند.
قابلیت Trigger پیشرفته
این اسیلوسکوپ مجموعهای کامل از تریگرهای پایه و پیشرفته همچون Edge، Delay، Pulse Width، Alternate، Single، Rise & Fall Time را دارد و پس از نصب ماژول منطقی، امکان تریگر روی گذرگاههای سریال و باسهای صنعتی را نیز فراهم میکند. همین ویژگی، GDS-2304A را به انتخابی عالی برای تحلیل هر نوع سیگنالی بدل میسازد.
امکانات اختصاصی برای صنعت خودرو و مانیتورینگ طولانی مدت
تحت نصب نرمافزارهای مرتبط، این دستگاه از باسهای صنعتی استاندارد خودرو مانند CAN و LIN برای ترگر و تحلیل پشتیبانی کرده و برای طراحی و تست سیستمهای الکترونیک خودرو ایدهآل است. قابلیت Data Logging با ذخیرهسازی بلندمدت دادهها – چه به شکل موج و چه به صورت فایل CSV – تضمینکننده بررسی پایداری و عملکرد مداوم دستگاههای تستشده خواهد بود. دادهها را میتوان به راحتی روی فلش USB، حافظه داخلی یا کامپیوتر متصل ذخیره کرد.
امکانات متنوع نرمافزاری و پشتیبانی فنی
شرکت GW Instek به همراه دستگاه، مجموعه کاملی از دفترچه راهنما، نرمافزارها، فریمور آپدیت و آموزشهای مورد نیاز را ارائه میکند. کاربر علاوه بر دسترسی به راهنمای سریع، دفترچه کامل، نرمافزارهای تحلیل، قابلیت بهروزرسانی فریمور و مدارک کالیبراسیون کارخانه را نیز دریافت میکند.
ایمنی، دوام و ابعاد کاربردی
ابعاد جمعوجور (۳۸x۲۲x۱۴.۵ سانتیمتر) و وزن مناسب ۴.۲ کیلوگرم، حمل و استفاده از دستگاه را در آزمایشگاههای آموزشی، تحقیقاتی و صنعتی بسیار راحت کرده است. مدار ورودی نمونهگیری توان تحمل ولتاژ تا ۳۰۰ ولت را داشته و دستگاه از ایمنی بالایی برخوردار است. عمر دستگاه و صفحه نمایش تحت گارانتی سهساله سازنده (بجز پراب و صفحه LCD) قرار دارد. ویژگی قفل امنیتی Kensington نیز برای استفاده در محیطهای عمومی تعبیه شده است.
خلاصه ویژگیها:
- چهار کانال ورودی و پهنای باند 300MHz
- نرخ نمونهبرداری 2GS/s (واقعی) و 100GS/s (معادل زمانی)
- حافظه ذخیرهسازی 2 مگاپوینت در حالت نیمکانال
- صفحه نمایش رنگی ۸ اینچ با وضوح بالا
- انواع تریگرهای قابل تنظیم و دقیق
- قابلیت ارتقا به Mixed Signal Oscilloscope (MSO)
- شبیهساز تابعی داخلی (اختیاری)
- عملکرد پیشرفته جستجو، بخشبندی حافظه، پخش و مکث سیگنال
- پورتهای ارتباطی متنوع (USB، RS-232، LAN، GPIB، SVGA)
- گارانتی ۳ ساله و کالیبراسیون کارخانه
GW Instek GDS-2304A را باید فراتر از یک اسیلوسکوپ دانست؛ این دستگاه ابزاری تخصصی و حرفهای برای تمام افرادی است که به اندازهگیری دقیق، تحلیل پیشرفته و قابلیت تطبیقپذیری بالا در حوزه الکترونیک نیاز دارند. از کارگاههای آموزشی و دانشگاهی گرفته تا خطوط تولید پیشرفته صنعتی و آزمایشگاههای تحقیق و توسعه، این اسیلوسکوپ میتواند مکملی بیبدیل برای موفقیت پروژههای شما باشد. قابلیت ارتقا به MSO، تحلیل باسهای صنعتی، ذخیرهسازی طولانی مدت و امکانات نرمافزاری گسترده، آیندهنگری و صرفهجویی در هزینهها را برای هر مجموعهای تضمین میکند.
سرانجام اگر به دنبال اسیلوسکوپی هستید که دقت، سرعت، قابلیت ارتقا و دوام را توأمان داشته باشد و با تکنولوژی روز دنیا همگام باشد، انتخاب GW Instek GDS-2304A یک تصمیم هوشمندانه خواهد بود.
