ضخامت سنج اولتراسونیک فلز نووتست مدل NOVOTEST UT-1M-IP

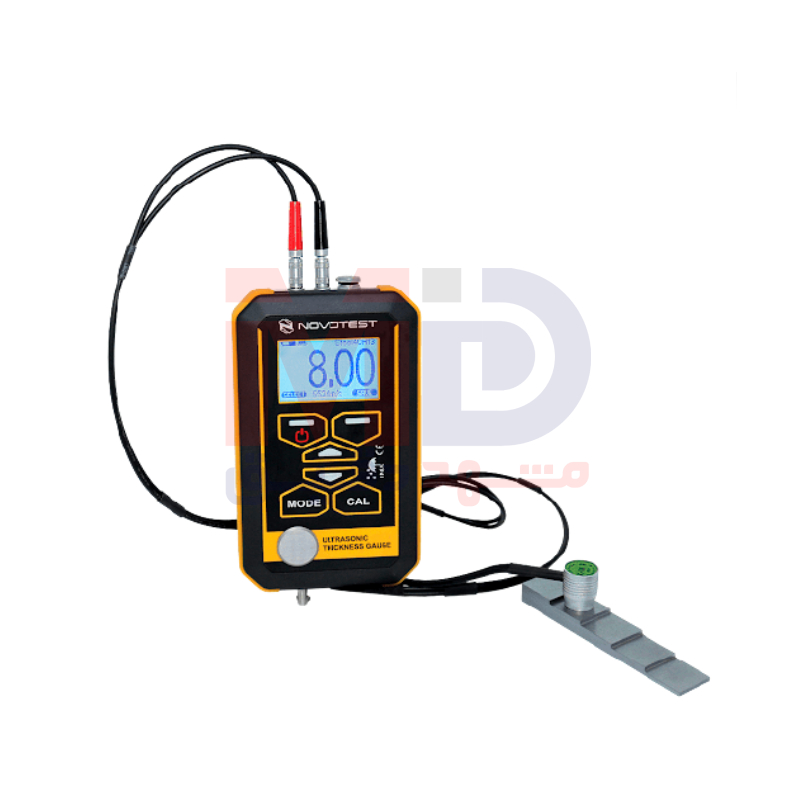

معرفی محصول: ضخامت سنج اولتراسونیک فلز NOVOTEST UT-1M-IP

در دنیای امروز و در صنایع گوناگون از نفت و گاز، خودروسازی و کشتی‌سازی تا صنایع سبک و کارگاه‌های تولیدی، کنترل دقیق ضخامت مواد و قطعات، یکی از ضروری‌ترین الزامات برای تضمین کیفیت، ایمنی و افزایش عمر تجهیزات است. یکی از پیشرفته‌ترین ابزارها در این زمینه، ضخامت سنج اولتراسونیک فلز NOVOTEST UT-1M-IP است که با طراحی خاص، عملکرد بالا و قابلیت‌های منحصر به فرد، توانسته جایگاه ویژه‌ای در بازار تجهیزات تست غیر مخرب به خود اختصاص دهد.

این مدل با بهره‌گیری از فناوری پیشرفته اولتراسونیک، برای اندازه‌گیری ضخامت انواع مواد مانند فلزات، شیشه، پلیمر، پلاستیک و حتی قطعات با دسترسی یک‌طرفه و تحت شرایط سخت محیطی نظیر گرد و غبار شدید، رطوبت بالا یا بارش باران طراحی شده است؛ شرایطی که بسیاری از ضخامت سنج‌های معمولی به علت ضعف در حفاظت در برابر آب و گردوغبار، کارایی خود را از دست می‌دهند. NOVOTEST UT-1M-IP با داشتن حفاظت بسیار بالا و استاندارد صنعتی، راهکاری قابل اعتماد برای تمامی پروژه‌های بازرسی و کنترل ضخامت محسوب می‌شود.

حفاظت بی‌نظیر در برابر گردوغبار و رطوبت

از مهم‌ترین نقاط قوت UT-1M-IP، قابلیت حفاظتی عالی آن است. این دستگاه به طور پیش‌فرض با درجه حفاظت IP65 بر اساس استاندارد DIN 40050 عرضه می‌شود، که به معنای مقاومت در برابر گردوغبار و پاشش آب است. برای پروژه‌هایی که نیاز به مقاومت بیشتر در برابر نفوذ آب دارند و اندازه‌گیری‌ها ممکن است حتی در زیر باران شدید یا محیط‌های با درصد رطوبت بسیار بالا انجام شود، امکان سفارش نسخه با حفاظت IP67 نیز وجود دارد. این نسخه حتی تا یک متر زیر آب به مدت 30 دقیقه کاملاً مقاوم است؛ قابلیتی که در دنیای ضخامت سنج‌های معمولی یافت نمی‌شود و این دستگاه را به انتخابی منحصر به فرد برای کار در محیط‌های غیرعادی یا میدانی تبدیل کرده است.

عملکرد خارق‌العاده و عمر باتری کم‌نظیر

یکی از بزرگ‌ترین موانعی که همواره کاربران در عملیات میدانی و دور از دسترس با آن مواجه هستند، محدودیت در تأمین برق و الزامات شارژ مکرر باتری است. NOVOTEST UT-1M-IP با مدار داخلی پیشرفته و حالت‌های کاری بهینه، امکان تا 200 ساعت کار مداوم با باتری‌های قابل تعویض استاندارد (3 عدد باتری AA) را فراهم می‌کند. این سطح از خودکارآمدی، UT-1M-IP را به ابزاری بی‌رقیب برای استفاده در میادین و محیط‌هایی تبدیل می‌کند که دسترسی به برق محدود است یا امکان شارژ مجدد دستگاه وجود ندارد.

دامنه اندازه‌گیری وسیع با انواع پراب‌ها

این دستگاه به گونه‌ای طراحی شده که می‌تواند با رنج گسترده‌ای از پراب‌ها و سنسورهای فرکانس بالا و پایین کار کند و به اپراتور امکان می‌دهد با تنها یک دستگاه ضخامت سنج، محدوده ضخامت بسیار بزرگی را اندازه‌گیری کند. با استفاده از پراب استاندارد 5MHz، دامنه اندازه‌گیری از 0.5 میلی‌متر تا 500 میلی‌متر است اما با سایر پراب‌ها این دامنه حتی تا 1500 میلی‌متر (برای فلزات ضخیم و خاص) افزایش می‌یابد.

پراب‌های مختلفی در دسترس هستند که هر یک برای کاربردهای مشخصی بهینه‌سازی شده‌اند:

• پراب‌های 1.25، 2.0، 2.5، 5 و 10 مگاهرتز برای مواد و ضخامت‌های متنوع
• پراب‌های high temperature (دمای بالا) تا 250 درجه سانتی‌گراد
• پراب‌های echo-echo برای عبور از لایه پوشش یا رنگ
• پراب‌های ویژه برای اندازه‌گیری قطعات با شکل‌های خاص مثل پره توربین
• پراب‌های اختصاصی برای استفاده زیر آب با کابل‌های اختصاصی تا 30 متر

این انعطاف، کاربر را قادر می‌سازد با توجه به نوع ماده، ضخامت و شرایط محیطی، مناسب‌ترین سنسور را انتخاب و نصب کند.

کتابخانه مواد و آرشیو پراب‌ها

یکی از معضلات رایج در ضخامت سنج‌ها، لزوم دانستن سرعت صوت در هر ماده و تنظیمات خاص برای هر پراب است. NOVOTEST UT-1M-IP با داشتن کتابخانه داخلی سرعت صوت برای مواد متداولی مانند فولاد (در 8 نوع مختلف)، آلومینیوم، چدن، برنج، مس، نیکل، قلع، طلا، نقره، لاستیک، شیشه، سرامیک، پلکسی‌گلس، تفلون، پلیمرها و غیره، و نیز آرشیوی از انواع پراب‌ها و پارامترهای آن‌ها، امکان اندازه‌گیری سریع و بدون مراجعه به منابع خارجی یا محاسبات پیچیده را فراهم آورده است. همچنین کاربر می‌تواند تنظیمات دلخواه خود را برای مواد و پراب‌های جدید به این آرشیو بیافزاید.

ذخیره‌سازی، آرشیو و انتقال داده‌ها

تمام نتایج اندازه‌گیری در حافظه داخلی دستگاه ذخیره و شماره‌گذاری می‌شوند (تا 128 داده قابل ذخیره‌سازی). سپس کاربر می‌تواند با استفاده از کابل مخصوص ضدآب و نرم‌افزار NOVOTEST، این داده‌ها را به کامپیوتر با دو حالت آنلاین و آفلاین منتقل کند. نرم‌افزارهای جانبی امکان تبدیل داده‌ها به فرمت‌های PDF، Excel و آرشیو روی فضای ابری را فراهم می‌کنند. در نسخه UT-1M-IP (Lab) قابلیت اتصال بی‌سیم به تلفن همراه اندرویدی و آرشیو در حافظه نامحدود گوشی و حتی ارسال اینترنتی داده نیز وجود دارد.

اپلیکیشن اختصاصی NOVOTEST Lab و اتصال بی‌سیم (در مدل Lab)

در نسخه UT-1M-IP (Lab) برای اولین بار در جهان امکانات بی‌سابقه‌ای فراهم شده است: با نصب اپلیکیشن اختصاصی NOVOTEST Lab بر روی گوشی یا تبلت اندرویدی و اتصال بی‌سیم از طریق بلوتوث، کاربر می‌تواند کلیه امکانات دستگاه را مستقیماً از طریق موبایل کنترل کند. رابط کاربری لمسی، عکاسی و مستندسازی، ثبت موقعیت GPS، ارسال مستقیم گزارش به ایمیل و پیام‌رسان‌ها و دسترسی به آرشیو آنلاین بخشی از قابلیت های این ساختار هوشمند هستند. عملاً آزمایشگاه واقعی، در جیب کاربر جای می‌گیرد!

صفحه نمایش و منوی کاربرپسند

UT-1M-IP مجهز به نمایشگر گرافیکی بزرگ با کنتراست و نور پس‌زمینه بالاست. نمایش نتایج با فونت درشت و خوانا (به دو واحد میلی‌متر و اینچ)، پردازش آماری داده‌ها، نمایش حالت کاری، آلارم خروج از محدوده مجاز و پس‌زمینه روشنایی قابل تنظیم حتی در محیط های روشن و تاریک، اپراتور را در کلیه شرایط یاری می‌کند. منوی دستگاه به چند زبان (انگلیسی، اسپانیایی، روسی و اوکراینی و به سفارش زبان‌های دیگر) قابل استفاده است.

امکانات و تنظیمات پیشرفته

این محصول مجهز به مجموعه‌ای از مناسب‌ترین امکانات برای کارشناسان حرفه‌ای است:

• انتخاب ماده و تنظیم خودکار سرعت فراصوت
• انتخاب و ذخیره تنظیمات پیش فرض و اختصاصی برای هر پراب
• تنظیم و اصلاح دستی یا خودکار تمامی پارامترهای مسیر صوتی (Acoustic Path Adjustment)
• قابلیت بازگردانی به کالیبراسیون کارخانه (Factory reset)
• اصلاح و جبران‌سازی خطای V-path و Time-Varied Gain (TVG)
• تنظیم آلارم صوتی و تصویری خروج از محدوده مجاز ضخامت
• قابلیت انجام تست در حالت “از زیر پوشش” (coating)
• سازگاری با پراب‌های سایر تولیدکنندگان

برد عملیاتی و عملکرد پراب‌ها

محدوده وسیع اندازه‌گیری بدنه دستگاه را در تمامی پروژه‌ها کاربردی می‌سازد:

• پراب 1.25MHz مناسب مواد ضخیم با تضعیف زیاد (4 تا 1500 میلی‌متر برای فولاد)
• پراب 2.0MHz برای ضخامت‌های زیاد و مواد با جذب بالا (3 تا 1200 میلی‌متر)
• پراب 2.5MHz برای نمونه‌های ضخیم (2.5 تا 1000 میلی‌متر)
• پراب 5MHz برای نمونه‌های عمومی (0.8 تا 300 میلی‌متر)
• پراب 10MHz برای نمونه‌های نازک یا شکل هندسی خاص (0.45 تا 75 میلی‌متر)
• پراب‌های echo-echo مخصوص ضخامت‌سنجی از زیر انواع پوشش تا چند میلی‌متر
• پراب high temperature برای قطعات داغ (گرم تا 250 درجه سانتی‌گراد)
• پراب با کابل‌های 10، 20 و 30 متری مخصوص استفاده زیر آب

هر پراب با مشخصات دقیقی چون طول، قطر سطح تماس، نوع کریستال، نوع اتصال و طول کابل عرضه می‌شود و قابلیت تعویض یا ارتقا ساده دارند. نوع پراب مورد استفاده با توجه به نوع ماده، ضخامت احتمالی، شرایط پوشش یا محیط، به راحتی انتخاب می‌شود.

واحدهای اندازه‌گیری، دقت و قابلیت تنظیمات

• واحدهای میلی‌متر (mm) و اینچ (inch) قابل انتخاب است.
• وضوح اندازه‌گیری، تا دو رقم اعشار (0.01 میلی‌متر یا 0.001 اینچ) و در صورت نیاز به صورت ویژه، قابل افزایش.
• دقت پایه اندازه‌گیری در بازه 0.8 تا 300 میلی‌متر ±(0.01*T + 0.05) میلی‌متر است که برای گستره وسیعی از کاربردها کافی و حتی فراتر از استانداردهای جهانی است.

ویژگی‌های فیزیکی و محیطی

UT-1M-IP بدنه‌ای از پلاستیک آب‌بندی شده با لایه‌های ضربه‌گیر سیلیکونی روی کناره‌ها دارد که هم سبک (وزن تنها 200 گرم با باتری)، هم مقاوم در برابر ضربات و هم مناسب استفاده طولانی مدت در محیط‌های صنعتی است. ابعاد بدنه 120 × 60 × 25 میلی‌متر، حمل و جابجایی دستگاه را در هر شرایطی آسان می‌کند. پکیج کامل دستگاه تنها 1.5 کیلوگرم وزن دارد و در کیس حمل ضدضربه عرضه می‌شود.

دستگاه در دمای عملیاتی 20- تا 50+ درجه سانتی‌گراد و رطوبت نسبی 30 تا 80 درصد بدون کاهش کیفیت عملکرد دارد.

استانداردها و اعتبار جهانی

این دستگاه مطابق با استانداردهای جهانی ASTM E797، EN 14127 و EN15317 تولید شده و کارایی بی‌نظیری در کنترل کیفی مورد تأیید مشتریان بزرگ بین‌المللی ارائه می‌دهد. تمامی محصولات توسط NOVOTEST ساخت اوکراین (اروپا) بوده و تحت ضمانت‌نامه معتبر 12 ماهه الکترونیک و 6 ماهه پراب می‌باشد. امکان خرید با ضمانت سه‌ساله، به‌صورت سفارشی، نیز مهیا است.

بسته استاندارد و لوازم جانبی قابل سفارش

پکیج استاندارد شامل موارد زیر است:

• واحد الکترونیکی اصلی
• پراب انتخابی با کابل اتصالی ضدآب
• کیس حمل مقاوم و ضدضربه
• دفترچه راهنما و راهنمای سریع
• نرم‌افزار و کابل انتقال داده
• باطری‌های AA و لوازم جانبی لازم

امکان سفارش‌ لوازم جانبی چون پراب‌های سفارشی، پراب‌های دمای بالا، پراب‌های echo-echo مخصوص زیر آب، کابل‌های بلندتر، و حتی شارژرهای خاص وجود دارد.

مزایای رقابتی UT-1M-IP نسبت به سایر رقبا

• حفاظت بی‌نظیر IP65 و IP67
• عمر باتری 200 ساعتی و کاربری مستقل از برق شهر
• تنوع بی‌سابقه پراب‌ها و گستره اندازه‌گیری وسیع
• پشتیبانی از تنظیمات و جبران‌سازی‌های پیشرفته آکوستیکی
• سازگاری با نرم‌افزار اختصاصی جهت مستندسازی و آرشیو پیشرفته
• طراحی سبک، ارگونومیک و مقاوم بدنه
• امکان آرشیو و گزارشگیری دیجیتال در گوشی موبایل (مدل Lab)
• پشتیبانی از زبان‌های مختلف

جمع‌بندی و نتیجه‌گیری

ضخامت سنج اولتراسونیک NOVOTEST UT-1M-IP مجموعه‌ای بی‌نظیر از فناوری نوین، حفاظت صنعتی، دامنه وسیع عملیاتی و کاربری آسان را یکجا در اختیار متخصصان بازرسی فنی، کنترل کیفیت، بازرسان خطوط انتقال، کارشناسان جوش و صنایع مرتبط قرار می‌دهد. این دستگاه با قابلیت استفاده در شرایط سخت محیطی، تطبیق‌پذیری بالا با تمامی جنس‌های مواد صنعتی، تنوع پراب‌های قابل نصب و امکانات نرم‌افزاری پیشرفته، راهکاری مدرن و اقتصادی برای نیازهای روزافزون صنایع مختلف است.

چه در پروژه‌های زیر آب، در خط تولید، در میانه بیابان، یا آزمایشگاه‌های مجهز، UT-1M-IP همیشه کارآمد، دقیق و قابل اعتماد باقی می‌ماند. پشتیبانی از سیستم آرشیو و مستندسازی دیجیتال، حمل راحت، عمر طولانی و کیفیت ساخت عالی، آن را به انتخاب اول مهندسان حرفه‌ای و واحدهای کنترل کیفیت تبدیل کرده است.
