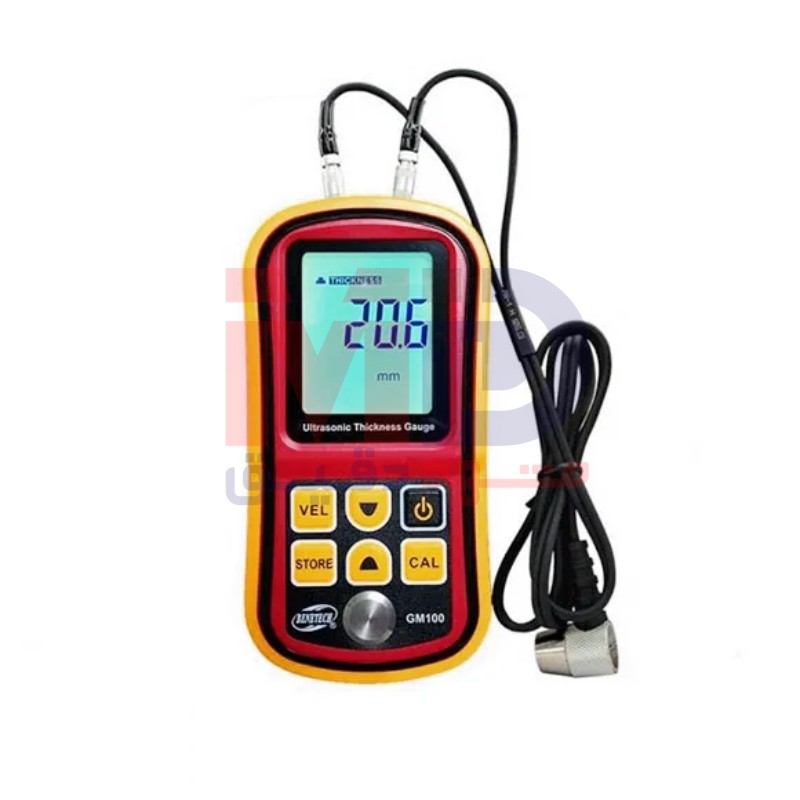

ضخامت سنج التراسونیک مدل GM100 از شرکت BENETECH با قابلیت اندازه گیری از رنج ۱٫۲ میلی متر تا ۲۲۰ میلی متر برای سنجش ضخامت فلز و ورق با سنسور جداگانه مورد استفاده قرار میگیرد.
در ضخامت سنجی هدف صرفاً اندازه گیری ضخامت و آگاهی از میزان کاهش آن است.
موج التراسونیک موجی مکانیکی است و برای انتشار به یک محیط مادی نیاز دارد. این موج در خلأ انتشار نمی یابد. ماهیت این موج مانند صوت است، با این تفاوت که فرکانس آن بیشتر از صوت می باشد. صوت به موج مکانیکی با گستره فرکانسی ۲۰ هرتز تا ۲۰ کیلوهرتز گفته می شود. این گستره ای است که بشر با قوه شنوایی آن را دریافت می کند
ضخامت سنجی التراسونیک جز مهم ترین آزمون های غیر مخرب و بی ضرر به شمار می آید، هدف ما در این روش و نحوه اندازه گیری ضخامت یک قطعه یا جداره بدون تخریب آن است.
هر دستگاه ضخامت سنج دارای یک پراب یا ترانسدیوسر است، پراب اصلی ترین و مهم ترین قسمت سیستم است و وظیفه ان ارسال و دریافت امواج التراسونیک را دارد.
ضخامت سنجی به این روش دقت بالایی دارد و در اغلب موارد تنها روش جایگزین تجهیزات ضخامت سنج مکانیکی است.
ضخامت سنج های مکانیکی فقط درلبه ها کاربرد داشته و بسته به نوع ابزار، فک های مختلفی دارند. از ضخامت سنج های مکانیکی می توان در کالیبراسیون دستگاه ضخامت سنج التراسونیک به روش ضخامت سنجی معلوم استفاده کنیم.
سرعت موج التراسونیک فقط به خواص ذاتی ماده وابسته است:
چگالی
مدول یانگ
ضریب پواسو
ضخامت سنج با ارسال کردن پالس انرژِی الکتریکی به کریستال داخل پراب آن را مرتعش کرده و ان را به ارتعاش در میاورد موج التراسونیک ایجاد شده توسط پراب به داخل جداره قطعه انتقال داداه میشود .
این موج پس از رسیدن به انتهای قطعه و در صورت موازی بودن سطوح به شکل صحیح بازتاب می شود تا توسط پراب دریافت شود. دستگاه فاصله زمانی میان پالس ارسالی و دریافتی را اندازه گیری مینماید. سرعت موج التراسونیک در داخل هر ا پارامتر می توان ضخامت جداره قطعه را حساب کرد.
ضخامت سنج التراسونیک مدل GM-100
موارد کاربرد : (فلز / شیشه / پلاستیک / سفال ها و مواد دیگر
دارای قابلیت تنظیم سرعت التراسونیک
با قابلیت اندازه گیری سرعت عملکرد
واحد ضخامت: میلیمتر / اینچ
بازه اندازه گیری از ۱٫۲ تا ۲۲۵ میلیمتر
دقت اندازه گیری ۰٫۱ میلیمتر
حداقل قطر (فولاد)۲۰ * ۳mm
محدوده سرعت : ۱۰۰۰ ~ ۹۹۹۹ متر در ثانیه
دقت : ± (۱ ٪ ارتفاع ۰٫۰۱ میلیمتر)
دارای فرکانس التراسونیک MHz 5
