عیبیاب کابل MEGGER Surgeflex 8: انتخابی حرفهای
در دنیای پرشتاب صنعت برق و انتقال انرژی، یکی از حیاتیترین اجزا برای تضمین تداوم و پایداری شبکههای برق، نظارت دقیق و عیبیابی سریع و مطمئن کابلهاست. کابلها به عنوان شریانیترین عناصر سیستم توزیع برق، در معرض انواع عیوب از جمله پارگی، اتصالی، افزایش مقاومت، فرسودگی و آسیبهای محیطی هستند. عیبیابی صحیح و بهموقع کابلها میتواند از قطعیهای هزینهبر، خرابیهای نافرجام و خسارات جبرانناپذیر جلوگیری کند. در این میان، دستگاه عیبیاب کابل MEGGER Surgeflex 8 با بهرهگیری از فناوریهای نوین و طراحی مهندسی، یکی از پیشرفتهترین و هوشمندترین سیستمهای قابل حمل تشخیص عیب کابل در رده صنعتی به شمار میآید.
MEGGER Surgeflex 8 یک سیستم عیبیابی کابل متحرک و طراحی شده برای کارهای سنگین شرایط میدانی است که به طور خاص برای تشخیص و سگمنتبندی انواع عیوب در کابلهای ولتاژ پایین و متوسط، کابلهای کنترل و حتی کابلهای مخصوص چاههای عمیق طراحی شده است. این سیستم نهتنها عملکردی دقیق و سریع دارد، بلکه به واسطه پیکربندی ماژولار، وزن پایین و چرخهای بزرگ، قابلیت حمل و جابجایی ایدهآلی را برای تکنسینها در محیطهای عملیاتی دشوار فراهم میکند.
تکنولوژیهای عیبیابی و پیشیابی
در قلب عملکرد دستگاه، چندین روش روزآمد و بسیار پیشرفته قرار دارد. یکی از اصلیترین اینها، روش ARM® یا همان “روش بازتاب قوس” است که به صورت حرفهای برای پیشیابی عیوب با مقاومت بالا به کار گرفته میشود. در این روش، با ایجاد یک قوس الکتریکی کنترل شده، محل دقیق عیب حتی در کابلهایی که مقاومت محل عیب بالاست با دقت بالا شناسایی میشود. این قابلیت ویژه سبب شده تا تشخیص عیوبی که به واسطه رطوبت، فرسودگی و دیگر عوامل محیطی رخ میدهند و مقاومت داخلی کابل را افزایش دادهاند، ممکن شود.
در سوی دیگر، برای عیوب با مقاومت پایین، دستگاههایی نظیر Teleflex SX یا T3060 به صورت مستقل و بدون نیاز به استفاده از ولتاژ بالا و روشهای تهاجمی، توانایی موقعیتیابی سریع و با امنیت بالا را در اختیار کاربر قرار میدهند.
امکانات بهرهبرداری پیشرفته و راحتی در کاربری
یکی از ویژگیهای قابل تأمل MEGGER Surgeflex 8، سهولت استفاده و هدایت گامبهگام اپراتور حتی برای کاربران ناآشنا با فرایندهای پیچیده عیبیابی است. قابلیت “Step-by-Step Easy Mode” با ارائه راهنماییهای مرحله به مرحله، اطمینان میبخشد که حتی اپراتورهای کمتجربه نیز بتوانند به آسانی و با حداقل خطا، عملیات عیبیابی را به انجام برسانند. همچنین حضور راهنمای آنلاین و کارکرد تکدکمهای در حالت ARM®، سرعت و دقت کار را به طرز چشمگیری افزایش میدهد.
نمایش صفحه رنگی با وضوح بالا، خوانایی مطلوب دادهها را تضمین میکند و امکان بررسی کامل اطلاعات مهمی مانند نوع عیب (قطع بودن یا اتصال کوتاه)، محل انتهای کابل و فاصله تا محل عیب را فراهم میآورد.
انرژی ضربهای قدرتمند
برای مکانیابی صوتی محل دقیق عیب، دستگاه به منبع انرژی ضربهای (Surge) با ظرفیت ۱۰۰۰ ژول در ولتاژ ۲، ۴ و ۸ کیلوولت مجهز است. این انرژی قدرت لازم برای ایجاد شوک صوتی قوی را فراهم میکند که بازتاب آن به کمک تجهیزات جانبی نظیر گوشیهای آشکارساز ویژه یا گیرندههای مخصوص، قابل ردیابی است و موقعیتیابی دقیق عیب کاملاً امکانپذیر میشود.
طراحی فیزیکی هوشمند و مقاوم

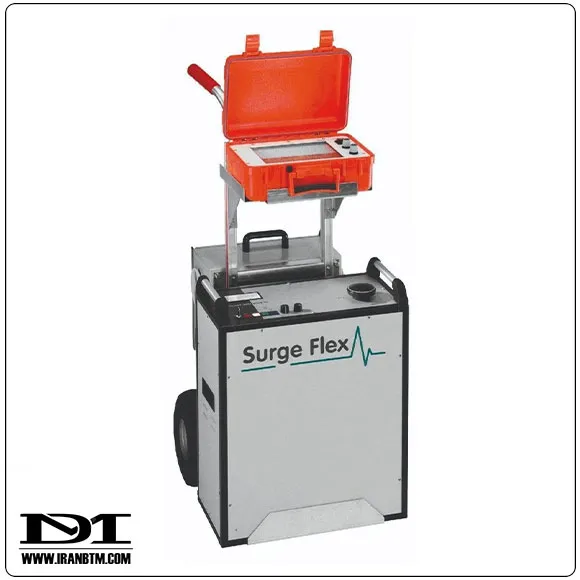

Surgeflex 8 با توجه ویژه به نیازهای کاربری در محل، دارای چرخهای بزرگ و شاسی مقاوم است تا حمل و جابجایی دستگاه در محیطهای ناهموار و حتی پروژههای عمرانی دشوار، بدون مشکل انجام شود. وزن کلی دستگاه حدود ۹۰ کیلوگرم است که نسبت به قدرت و تجهیزات داخلی، عددی معقول و مناسب بهحساب میآید. ابعاد استاندارد ۵۳۰ در ۱۳۹۰ در ۶۶۰ میلیمتر، امکان قرار گرفتن در فضای بار وانت یا کامیونتهای کوچک را فراهم میکند.
پشتیبانی فنی و آپشنهای توسعه
MEGGER Surgeflex 8 قابلیت تجهیز به تجهیزات جانبی مانند گیرنده موج ضربهای digiPHONE+ برای موقعیتیابی دقیقتر و همچنین مکانیاب زمین Earth fault locator ESG NT را داراست که دامنه عملکرد آن را در پروژههای متنوع و سناریوهای عیبیابی گسترش میدهد.

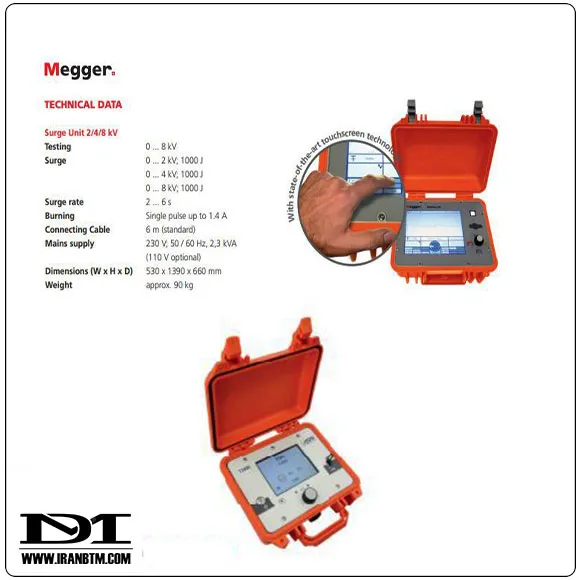

دادههای کلیدی فنی عیب یاب کابل MEGGER SFX8-1000
توانایی تست DC تا سقف ۸ کیلوولت، اندازهگیری و ثبت بازتابها با نرخ نمونهبرداری تا ۴۰۰ مگاهرتز، ذخیرهسازی بیش از ۱۰۰۰ نتیجه آزمایش، و امکان استفادهی پیوسته روی باتری به مدت بیش از ۲ ساعت نمونهای از ویژگیهای فنی منحصر به فرد این سیستم است. علاوه بر این، درجه حفاظتی بالا مطابق با استانداردهای IP 54/IP 65 از دستگاه در برابر نفوذ گرد و غبار و پاشش آب محافظت میکند.
در مدل Teleflex SX، محدوده اندازهگیری تا ۱۶۰ کیلومتر با وضوحی معادل ۰.۱ متر و نمایشگر لمسی ۱۰.۴ اینچی با کیفیت تصویر بسیار بالا؛ و در مدل T3060، صفحه نمایش ۵.۷ اینچی رنگی با وضوح بالا و امکانات اندازهگیری دقیق، پکیج کاملی را به کاربر ارائه میدهد.
محدوده کامل روشهای عیبیابی
Surgeflex 8 علاوه بر ARM®، به روشهای دیگری مانند اندازهگیری بازتاب (TDR)، روش دیکِی (Decay)، اندازهگیری جریان ضربهای، سوختگی کوتاه مدت و محدودهیابی صوتی مجهز است. همچنین قابلیت تعیین محل خطا روی غلاف (Sheath Fault Locating) نیز آن را به نمونهای بیرقیب در حوزه عیبیابی کابل تبدیل کرده است.
کاربردپذیری در پروژههای گوناگون
این دستگاه کارایی فوقالعادهای در کارخانجات، پروژههای عمرانی شهری و روستایی، صنایع آب و فاضلاب (به ویژه برای کابلهای پمپهای عمیق)، و پروژههای نیروگاهی دارد. نقطه قوت ویژه آن در عملکرد بدون دردسر روی کابلهای مدفون، طولانی و کلافهای کنترل است که معمولاً تشخیص عیب آنها چالشبرانگیز است.
بهرهوری، امنیت و استانداردسازی
Surgeflex 8 به گونهای توسعه یافته که استانداردهای بینالمللی ایمنی نظیر BGI 891 و DIN EN 50191/VDE 0104 را پوشش میدهد. تجهیز دستگاه به لوازم ایمنی خارجی الزامی بوده و شماره سفارش آن به طور دقیق برای رعایت الزامات ذکر شده است. همچنین استفاده از فناوریهای پایدار حافظ باتری LiFePo4 و امکان تامین انرژی از برق شهری ۲۳۰ ولت یا ۱۱۰ ولت نیز انعطافپذیری بالایی ایجاد میکند.
اقلام همراه
سیستم به صورت کامل با واحد ضربهای (Surge unit)، واحد ARM®، یکی از مدلهای Teleflex (SX یا T3060)، فریم نصب روی چرخ، مجموعه کابلهای اتصال و راهنمای کاربری ارائه میشود. امکان سفارش تجهیزات جانبی و قطعات یدکی از جمله کابلهای ولتاژ بالا و ترمینالهای تخصصی وجود دارد.
جمعبندی؛ چرا MEGGER Surgeflex 8؟
اگر به دنبال یک سیستم عیبیاب کابل قابل حمل با توانایی تشخیص دقیق و سریع انواع عیوب حتی در شرایط پیچیده و چالشبرانگیز هستید؛ اگر به فناوریهایی مانند ARM®، توان انرژی بالای ضربهای، راحتی استفاده و امکانات نمایش پیشرفته اهمیت میدهید، MEGGER Surgeflex 8 تمام این نیازها را در قالب یک دستگاه حرفهای و مورد اعتماد برآورده میکند. طراحی سختافزاری مقاوم، انعطافپذیری بالا، همگامی با استانداردهای ایمنی، و قابلیت ارتقاء و سفارشیسازی از دیگر نقاط قوت این محصول کمنظیر است.
