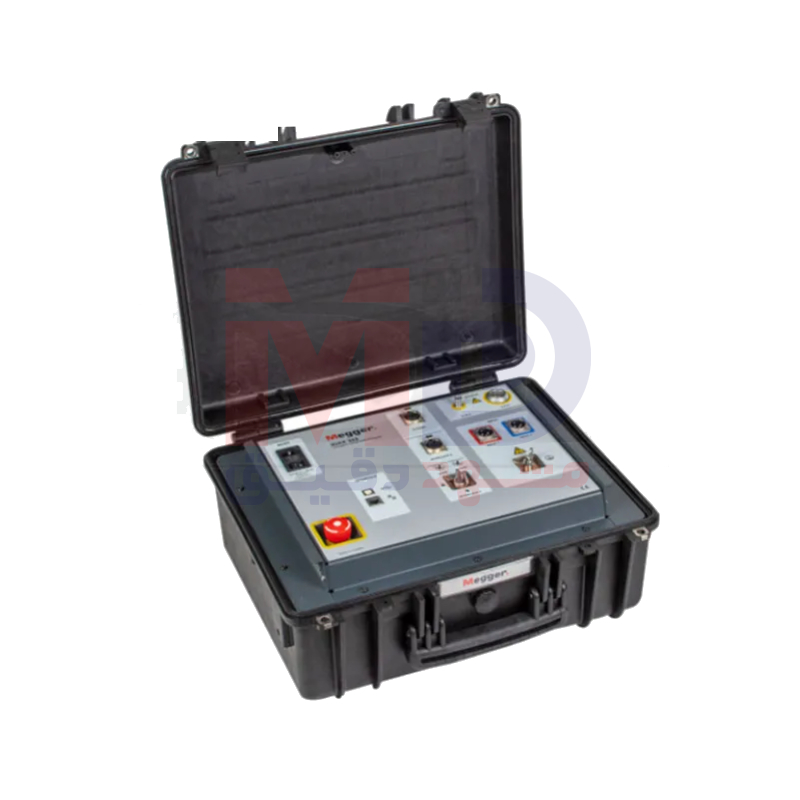

عیب یاب کابل میگر مدل MEGGER IDAX300/350

معرفی جامع عیب یاب کابل MEGGER IDAX300/350

عیب یاب کابل MEGGER مدل IDAX300/350 ابزاری پیشرفته و بی‌نظیر در حوزه عایق‌سنجی و تشخیص سلامت سیستم‌های عایقی انواع تجهیزات الکتریکی به ویژه ترانسفورماتورها، بوشینگ‌ها و ترانسفورماتورهای جریان است که با بهره‌گیری از تکنولوژی منحصربه‌فرد تحلیل پاسخ فرکانسی (DFR یا Dielectric Frequency Response)، اطلاعات فوق‌العاده دقیقی در خصوص وضعیت عایقی و میزان رطوبت، ثابت تلفات عایقی (tanδ) و هدایت الکتریکی روغن تجهیزات در اختیار متخصصان قرار می‌دهد. ساختار، طراحی، امکانات و ویژگی‌های برتر این دستگاه، IDAX300/350 را در رده پیشرفته‌ترین ابزارهای حوزه آزمون عایق قرار داده است و سازمان‌ها و صنایع برقی را قادر می‌سازد تا راهکاری مطمئن، قابل اطمینان و کاربرپسند برای پایش دقیق وضعیت عایق‌ها، پیشگیری از خطاها و ارتقاء قابلیت اطمینان تجهیزات داشته باشند.

جایگاه و اهمیت تست DFR در فناوری عیب‌یابی عایق

درک صحیح از فناوری DFR و نقش آن در ارزیابی دقیق عایق‌ها، نقطه آغاز شناخت توانمندی‌های منحصر به فرد دستگاه IDAX 300/350 است. روش پاسخ فرکانسی دی‌الکتریک (DFR)، که با نام طیف‌بینی حوزه فرکانس (FDS) نیز شناخته می‌شود، یکی از مهم‌ترین و دقیق‌ترین راهکارهای آزمایش‌های عایق در سطح جهانی است، که در مراکز پژوهشی و آزمایشگاهی معتبر جهان مورد تأیید و استفاده قرار دارد و اکنون به واسطه نوآوری و هوشمندی شرکت Megger، در قالب یک ابزار قابل حمل و میدانی برای کاربران فراهم گردیده است. در تست DFR، دستگاه با اعمال ولتاژهای مختلف در فرکانس‌های متعدد، تغییرات خازن و ضرایب تلفات (همان tanδ یا power factor) را در گستره بزرگی از فرکانس‌ها اندازه‌گیری می‌نماید. این اطلاعات به طور مستقیم نشان‌دهنده میزان رطوبت عایق جامد، کیفیت و هدایت روغن و همچنین رفتار عایق در مقابل دماهای مختلف است.

دستگاه IDAX از مدل‌سازی پیچیده منحنی DFR و مقایسه آن با مدل‌های مرجع، مقادیر دقیق رطوبت عایق‌های جامد، مقدار tanδ در دمای مرجع (۲۰ درجه سانتی‌گراد) و هدایت الکتریکی روغن در دمای ۲۵ درجه سانتی‌گراد را به‌صورت خودکار محاسبه و گزارش می‌کند. همچنین به کمک فناوری اصلاح دمایی انفرادی (ITC) تمامی نتایج اندازه‌گیری شده بر اساس دمای لحظه‌ای نمونه، تصحیح و استانداردسازی می‌شوند تا دقت و قابلیت مقایسه نتایج تضمین شود.

ویژگی‌های شاخص و قابلیت‌های برجسته

یکی از رویکردهای تمایزدهنده IDAX300/350، سهولت کاربری و پشتیبانی نرم‌افزاری هوشمند با جریان‌سنجی و تحلیل خودکار نتایج است. کاربران، با طی یک فرآیند کاملاً ساده و هدایت‌شده توسط نرم‌افزار، می‌توانند بدون نیاز به تخصص عمیق در الکترونیک و آنالیز عایق، آزمایش‌هایی جامع را اجرا کنند. استفاده از روش تفسیر نتایج به‌صورت “چراغ راهنمایی” علاوه بر سهولت در قرائت و تصمیم‌گیری، باعث افزایش سرعت واکنش به نتایج و کاهش ریسک خطای انسانی می‌شود.

دستگاه IDAX همچنین برای انواع آزمون‌ها و تجهیزات حساس به صورت اختصاصی دارای روال‌های اندازه‌گیری مجزا است. برای ترانسفورماتورهای قدرت، بوشینگ‌ها و ترانسفورماتورهای جریان، سناریوهای تست مخصوص در نرم‌افزار وجود دارد تا نتایج، هرچه دقیق‌تر و منطبق‌تر با استانداردهای بین‌المللی سنجیده شوند.

از دیگر ویژگی‌های بزرگ این دستگاه، امکان تصحیح دمایی اتوماتیک برای هر نمونه است. با عملکرد ITC، تمامی تغییرات دمایی تأثیرگذار بر نتایج تست، توسط دستگاه شناسایی و جبران می‌شود. این فناوری که برگرفته از نوآوری منحصر به فرد Megger است، امکان مقایسه نتایج فعلی با داده‌های مرجع یا تست‌های پیشین را با دقت فوق‌العاده‌ای فراهم می‌سازد.

در محیط‌هایی که اختلالات فرکانسی و نویز الکترومغناطیسی زیاد است، IDAX به مدد مدارهای فیلترینگ و فناوری پیشرفته آنالیز، حتی در شرایط شدیدا مملو از نویز نیز قادر است داده‌هایی مطمئن و دقیق ثبت نماید. قابلیت تعامل با تقویت‌کننده‌های ولتاژ بالا باعث شده این دستگاه برای تجهیزات با ظرفیت‌های مختلف، انعطاف لازم را داشته باشد.

مدل‌ها و تنوع در سری IDAX

شرکت Megger خلاقیت و جامع‌نگری خود را در قالب عرضه مدل‌های گوناگون، پاسخگوی نیازهای گوناگون صنایع قرار داده است.

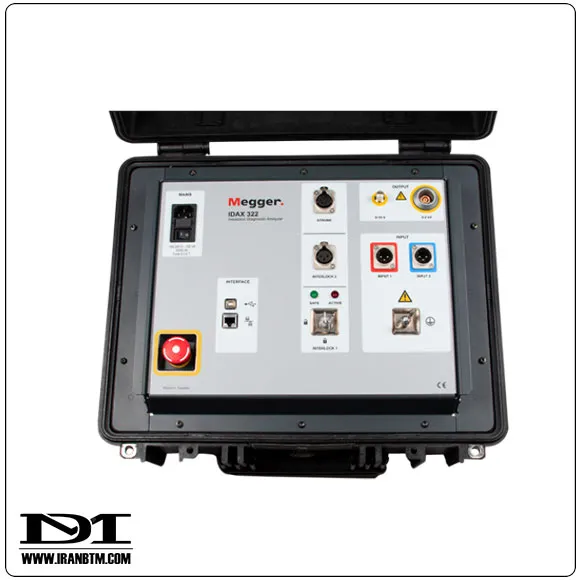

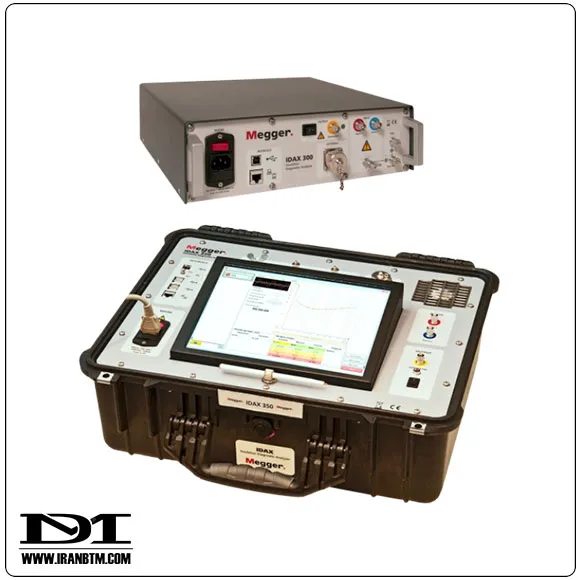

• IDAX 300: این مدل جمع و جور و سبک، با سه کانال ورودی رنگی (قرمز، آبی و زمین) و سه ترمینال (ژنراتور، اندازه‌گیری و محافظ) به همراه یک آمپرمتر طراحی شده و برای کار با کامپیوتر خارجی مناسب است.
• IDAX 300/S: مشابه مدل قبلی است اما به دو آمپرمتر مجزا مجهز است تا بتواند همزمان دو نقطه را مورد تست قرار دهد.
• IDAX 350: پیشرفته‌ترین مدل این سری که علاوه بر امکانات دو مدل قبل، درون یک کیس مقاوم، ضدآب و صنعتی به همراه کامپیوتر داخلی قدرتمندی قرار گرفته و می‌تواند سایر تجهیزات Megger را نیز کنترل کند.

وجود چنین تنوعی سبب شده دستگاه‌های این خانواده چه در آزمایشگاه و چه در محیط‌های عملیاتی و میدانی، پاسخگوی نیاز طیف وسیع کاربران باشند.

نقش نرم‌افزار و رابط کاربری

یکی از نقاط قوت جدی در سری IDAX، نرم‌افزار اختصاصی و محیط گرافیکی کاملاً کاربرپسند آن است. سادگی، روانی و فرآیند قدم به قدم نرم‌افزار موجب شده حتی افراد کم‌تجربه هم بتوانند تست‌های پیچیده را بدون ریسک خطا، به راحتی اجرا کنند. نکته مهم دیگر، آن است که سیستم تحلیل نرم‌افزار با ساختار چراغ راهنمایی (سبز، زرد، قرمز)، کاربران را بدون نیاز به دانش عمیق تخصصی، مستقیماً به سمت تصمیم‌گیری عملیاتی هدایت می‌کند. کلیه داده‌های تست علاوه بر نمایش سریع، قابلیت ذخیره، بازیابی، ارسال و بررسی مجدد را نیز دارند. تحلیل خودکار و پیشرفته منحنی‌های DFR در محیط نرم‌افزار، وقت و انرژی کاربر را به شدت صرفه‌جویی می‌بخشد و کیفیت تصمیم‌های مدیریتی و عملیاتی را به طور محسوسی افزایش می‌دهد.

تطابق با استانداردهای جهانی و اعتبار تست

از آنجا که فناوری DFR به واسطه عملکرد ممتاز و تکرارپذیری نتایج، جایگاه ویژه‌ای در استانداردهای بین‌المللی یافته است، دستگاه IDAX300/350 نیز به طور کامل منطبق با راهنمای استانداردهایی نظیر Cigre TB 254، Cigre TB 414، Cigre TB 445، Cigre TB 775، IEEE C57.152-2013 و IEEE C57.161-2018 طراحی شده است. این مسئله ضمن اطمینان‌دهی به صحت و اعتبار داده‌ها، منطبق بودن نتایج اندازه‌گیری با شاخص‌های بین‌المللی، قابلیت مقایسه و تطبیق با دیتابیس‌های معتبر جهانی را نیز تضمین می‌کند و در پروژه‌های کلیدی بین‌المللی قابل استفاده است.

قابلیت استفاده در شرایط مختلف محیطی و تجهیزات جانبی

با توجه به شرایط متنوع محیطی اعم از رطوبت، گرد و غبار، نویز محیطی، اختلاف نوسانات دمایی، دستگاه‌های سری IDAX300/350 با طراحی صنعتی، پوشش مقاوم و تجهیزات جانبی ویژه، پایداری عملکردی بسیار مطلوبی دارند. حتی در محیط‌هایی که سطح اختلالات الکترومغناطیسی بسیار زیاد است، این دستگاه دقت و اعتماد به نتایج را حفظ می‌کند. قابلیت اتصال به انواع آمپلی‌فایرهای ولتاژ بالا این امکان را می‌دهد تا برای رنج وسیعی از کاربردهای تست و ارزیابی تجهیزات قدرت و ابزار دقیق مورد استفاده قرار گیرد.

عملکرد هوشمند و فرآیندهای اختصاصی تست

فرآیند خودکار اندازه‌گیری و تجزیه و تحلیل توسط IDAX موجب شده تا زمان مورد نیاز برای انجام تست‌ها و تحلیل نتایج به حداقل برسد. این دستگاه برای هر نوع تجهیز سناریوهای تست مجزا، الگوریتم‌های تحلیل خاص و همچنین انواع فرآیندهای تصحیح دمایی و مدلسازی پاسخ را در خود دارد. تمام این موارد سبب شده‌اند تا نه تنها میزان خطای کاربری به شکل چشمگیری کاهش یابد، بلکه نهایت اطمینان و دقت در نتایج تست کسب گردد.

استفاده از تکنولوژی فیتینگ پیشرفته برای مقایسه منحنی DFR با مواد مرجع، امکان تشخیص دقیق و علمی بازه‌های مختلف رطوبت، فرسودگی یا کیفیت روغن‌ها را فراهم می‌سازد و از این جهت ابزاری قدرتمند برای مدیران نگهداری و تعمیرات شبکه‌های برق، نیروگاه‌ها، صنایع بزرگ و آزمایشگاه‌های تخصصی به شمار می‌رود.

جمع‌بندی و مزایای کلیدی MEGGER IDAX300/350

در یک جمع‌بندی کلی، می‌توان گفت دستگاه عیب‌یاب کابل و سیستم‌های عایقی MEGGER IDAX300/350، به پاس برخورداری از فناوری پیشرفته DFR، نرم‌افزار تحلیلی کاملاً کاربرپسند، قابلیت تصحیح دمایی انفرادی (ITC)، دقت بالا در تشخیص رطوبت و ضرایب تلفات عایق، امکان ادغام با سایر تجهیزات آزمون، سازگاری بالا با شرایط مختلف محیطی و تطبیق با استانداردهای معتبر جهانی، بدنه ضدآب و مقاوم و همچنین تنوع مدل‌ها، یکی از جامع‌ترین و توانمندترین ابزارهای روز دنیا در حوزه تست عایق و تحلیل وضعیت ایزولاسیون تجهیزات الکتریکی به شمار می‌رود.

این دستگاه مناسب طیف وسیعی از صنایع و واحدهای عملیاتی همچون نیروگاه‌ها، پست‌ها، مراکز تعمیر و نگهداری تجهیزات قدرت، آزمایشگاه‌های تخصصی و همچنین پیمانکاران حوزه نگهداری و تعمیرات شبکه‌های برق است. با استفاده از MEGGER IDAX، می‌توان علاوه بر کاهش هزینه‌های تعمیرات ناگهانی، از وقوع خاموشی‌های غیرمنتظره پیشگیری کرده و افزایش پایداری و عمر مفید تجهیزات را تضمین نمود.
