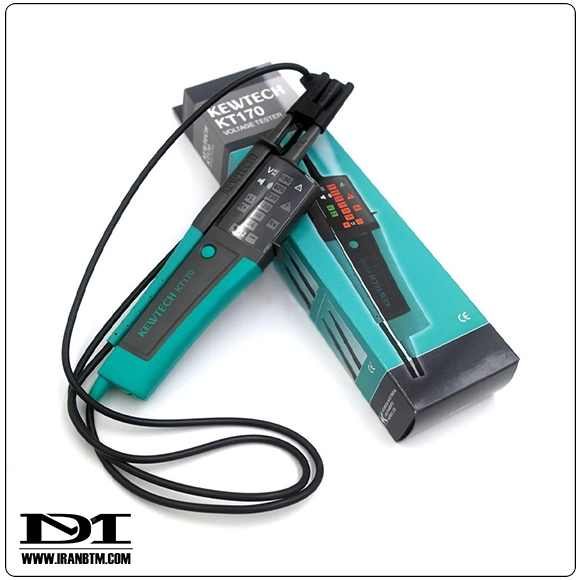

معرفی کامل مولتیمتر قلمی KYORITSU KT170
مولتیمتر قلمی KYORITSU KT170 یکی از جدیدترین دستاوردهای شرکت ژاپنی KYORITSU در زمینه تجهیزات تست و اندازهگیری الکتریکی است. این محصول با طراحی خاص، قابلیتهای منحصربهفرد و انطباق کامل با استانداردهای جهانی به ابزاری کاربردی برای برقکاران، تکنسینها و مهندسان تبدیل شده است. این دستگاه مولتیمتر قلمی علاوه بر دقت بالا در اندازهگیری ولتاژ، جریان، پیوستگی و چرخش فاز، ویژگیهایی نظیر استفاده در محیطهای سخت، قابلیت تست بدون نیاز به باتری و مقاوم بودن در برابر گردوغبار و آب را ارائه میدهد.
در ادامه، به معرفی جزئیات کامل این محصول پرداخته شده است.
طراحی نوآورانه و ارگونومیک
یکی از اساسیترین ویژگیهای مولتیمتر قلمی KYORITSU KT170، طراحی مدرن و خلاقانه آن است. این دستگاه با ابعاد ۲۴۶×۶۴×۲۶ میلیمتر و وزنی حدود ۱۹۰ گرم (همراه با باتری) ساخته شده و به راحتی در دست قرار میگیرد. طراحی ارگونومیک آن متناسب با نیازهای کاربران حرفهای، امکان استفاده طولانیمدت بدون احساس خستگی را فراهم کرده است.
علاوه بر این، بدنه دستگاه مقاوم بوده و در برابر ضربه، فشار و شرایط سخت محیطی دوام بالایی دارد. این ویژگیها باعث میشود که مولتیمتر KYORITSU KT170 یک گزینه مناسب هم برای کارهای دقیق و هم برای فعالیتهای صنعتی سنگین باشد.
نمایشگر بزرگ و LEDهای روشن
یکی از مشکلات متداول در اجرای پروژههای الکتریکی، کار در محیطهای تاریک است که معمولاً مشاهده نتایج اندازهگیری دشوار میشود. KYORITSU KT170 برای حل این چالش طراحی شده است.
- این دستگاه مجهز به LEDهای بزرگ و بسیار روشن است که حتی در تاریکترین محیطها، نتیجه اندازهگیری را بهراحتی قابل مشاهده میسازد.
- همچنین یک چراغ قلمی (Penlight با نور LED سفید) در دستگاه تعبیه شده که به کاربران این امکان را میدهد که محل کار خود را در نور کم روشن سازند.
قابلیت اندازهگیری ولتاژ AC و DC
مولتیمتر KYORITSU KT170 توانایی اندازهگیری دقیق ولتاژ AC و DC در بازه ۱۲ تا ۶۹۰ ولت را دارد. این دستگاه با دو روش، مقدار ولتاژ را نمایش میدهد:
-
LEDهای اسمی (Nominal Voltage LEDs): نشاندهنده رنجهای ولتاژ ۱۲، ۲۴، ۵۰، ۱۲۰، ۲۳۰، ۴۰۰ و ۶۹۰ ولت است. این LEDها به صورت روشن یا خاموش در برابر ولتاژهای مختلف عمل میکنند تا تشخیص درست ولتاژ را برای کاربر ساده کنند. عملکرد LEDها به صورت زیر است:
- روشن شدن LED ۱۲ ولت با مقدار بالای ۷±۳ ولت،
- روشن شدن LED ۲۴ ولت با مقدار بالای ۱۸±۳ ولت،
- روشن شدن LED ۵۰ ولت با مقدار بالای ۳۷.۵±۴ ولت،
- روشن شدن LEDهای 120/230/400/690 ولت با ۷۵%±۵% مقدار ولتاژ اسمی.
-
نمایشگر LCD دقیق: نمایش مقدار دقیق ولتاژ به کمک صفحه LCD دستگاه که دارای قابلیت Auto-Ranging است:
- دقت اندازهگیری ولتاژ AC/DC در بازه ۳۰۰ ولت با رزولوشن ۰.۱ ولت،
- دقت اندازهگیری ولتاژ AC به ۶۹۰ ولت با رزولوشن ۱ ولت.
- مقدار دقیق ولتاژ تا ۶۹۰ ولت با دقت بالای ±۱% ±۵ رقم دیجیت نمایش داده میشود.
انطباق کامل با استانداردهای ایمنی
ایمنی یکی از مهمترین ویژگیهای دستگاههای اندازهگیری الکتریکی است. KYORITSU KT170 به طور کامل با آخرین استانداردهای جهانی مطابقت دارد:
- استاندارد IEC 61243 که برای تجهیزات اندازهگیری ولتاژ مشخص شده است.
- استاندارد IEC 61010 که ایمنی عملکرد دستگاه در برابر جریان، ولتاژ و محیطهای پرخطر را تضمین میکند.
- همچنین دارای استاندارد IEC 60529 (رتبه IP65) است که مقاومت بالا در برابر گردوغبار و نفوذ آب را فراهم میکند.
آزمایش سیگنال تکقطبی فاز (Single-pole Phase Test)
یکی از قابلیتهای خاص مولتیمتر KYORITSU KT170، تست تکقطبی فاز (Single-pole Phase Test) برای ولتاژهای ۱۰۰ تا ۶۹۰ ولت AC است. این قابلیت باعث تشخیص فاز کابلها و اتصالات میشود و برای برقکاران در محیطهایی که نیاز به بررسی دقیق فاز دارند، بسیار کاربردی است.
قابلیت تست چرخش فاز (Phase Rotation Test)
این دستگاه توانایی شناسایی ترتیب چرخش فاز در سیستمهای سهفاز چهار سیمه (Three-phase 4-wire system) را دارد. این تست امکان اندازهگیری ولتاژ ۲۰۰ تا ۶۹۰ ولت فاز به فاز AC را با دقت زاویه فاز ۱۲۰±۵ درجه فراهم میکند. این قابلیت ضروری برای نصب و بررسی دقت عملکرد تابلوهای برق سهفاز صنعتی است.
تست پیوستگی (Continuity Test)
شارژ مدارها، اتصالات معیوب و قطعیهای داخلی کابلها از چالشهای شایع در سیستمهای الکتریکی محسوب میشوند. KYORITSU KT170 قابلیت تست پیوستگی مدار در رنج ۰ تا ۴۰۰ کیلواهم با تحمل ±۵۰% را دارا میباشد. جریان تست در این حالت بسیار پایین (تقریباً ۱.۵ میکروآمپر) بوده و برای مدارهای حساس کاملاً ایمن است.
ویژگیهای مقاومتی ضدشرایط سخت محیطی
پرابهای دستگاه KYORITSU KT170 به گونهای طراحی شدهاند که حتی در شدیدترین دماهای سرد و محیطهای سخت نیز عملکرد قابلاعتمادی داشته باشند. این ویژگی باعث کاهش هزینههای تعمیر و نگهداری و افزایش طول عمر دستگاه در شرایط مختلف میشود.
طراحی پرابهای چندمنظوره با سریهای قابل تعویض و محافظتکننده
این دستگاه دارای پرابهایی متنوع برای انجام تستهای مختلف است. کاربران میتوانند سری نوک پرابها را متناسب با محیط کاری خود انتخاب کنند:
- سریهایی با قطر ۲ یا ۴ میلیمتر که امکان اتصال دقیق به کابلها و نقاط کوچک را فراهم میکند.
- همچنین، محافظ پراب قابلیت ذخیره و نگهداری سریهای اضافی را فراهم کرده است تا هنگام حمل و نقل آسیبی به آنها وارد نشود.
سیستم قدرت خودکار و تست بدون باتری
ویژگی خلاقانه این دستگاه، قابلیت اندازهگیری حتی بدون باتری است. این مزیت در شرایطی که باتری دستگاه خالی شده باشد، تضمین میکند که کاربر میتواند به عملیات حیاتی بپردازد. همچنین، سیستم روشن و خاموش شدن خودکار موجب صرفهجویی در مصرف باتری و افزایش دوام آنها خواهد شد.
ظرفیت بالای مقاومت در شرایط آبوهوایی
دستگاه KYORITSU KT170 به علت طراحی پیشرفته، توانایی کار در شرایط دمایی سخت و مختلف را داراست:
- دمای عملکرد از منفی ۱۵ تا مثبت ۵۵ درجه سانتیگراد با رطوبت نسبی تا ۸۵% (بدون ایجاد تراکم).
- همچنین در حالت ذخیرهسازی، دستگاه میتواند در بازه -۲۰ تا +۷۰ درجه سانتیگراد نگهداری گردد.
منبع تغذیه و مصرف بهینه انرژی
این دستگاه از دو عدد باتری قلمی (LR03 AAA) با ولتاژ ۱.۵ ولت تغذیه میکند. مصرف انرژی دستگاه بسیار بهینه بوده و عمر طولانی باتری را تضمین میکند.

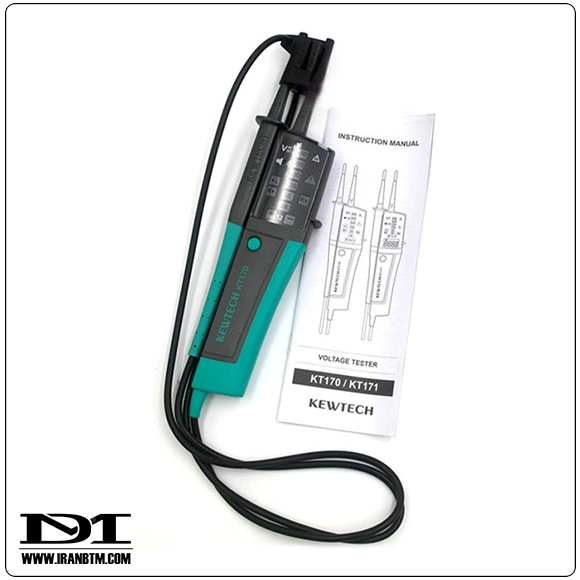

اقلام همراه دستگاه
مولتیمتر قلمی KYORITSU KT170 همراه با لوازم جانبی زیر ارائه میشود:
- دو عدد باتری LR03 (AAA) برای تامین انرژی.
- یک جفت سری فلزی ۴ میلیمتری مدل KTA01 برای انجام تستهای دقیق.
- یک جفت سری محافظ لاستیکی مدل KTA02 برای ایمنی بیشتر پرابها.
- دفترچه راهنمای کاربر شامل توضیحات کامل نحوه استفاده از دستگاه.
کاربردها و مزایا
مولتیمتر KYORITSU KT170 با ویژگیهای متنوع و پیشرفته، در طیف وسیعی از مصارف صنعتی، تجاری و خانگی قابل استفاده است:
- اندازهگیری سریع و دقیق ولتاژ AC و DC در بازه گسترده: مناسب برای همه محیطهای کاری.
- تست چرخش فاز و تکقطبی فاز: ابزاری ضروری برای سیستمهای صنعتی سهفاز.
- تست پیوستگی: تشخیص سریع مشکلات مدار و کابلهای معیوب.
- مقاومت بالا در برابر شرایط محیطی سخت: مناسب برای استفاده در پروژههای فضای باز.
- امکان استفاده بدون باتری: قابلیت تجهیزی کاربردی در مواقع اضطراری.
- طراحی ارگونومیک و قابل حمل: تسهیل کننده استفاده در طولانیمدت.
نتیجهگیری
مولتیمتر قلمی KYORITSU KT170 یک ابزار پیشرفته، دقیق و مقاوم برای کاربران حرفهای و صنایع گوناگون است. انطباق با استانداردهای جهانی، دقت بالا، طراحی ارگونومیک و امکانات متنوع همچون تست فاز، چرخش فاز و پیوستگی، این دستگاه را به انتخابی مناسب و هوشمندانه برای برقکاران و مهندسان تبدیل کرده است. اگر به دنبال ابزار اندازهگیری با عملکرد دقیق و ایمن برای پروژههای خود هستید، KYORITSU KT170 از تمامی نیازهای شما فراتر خواهد رفت.
