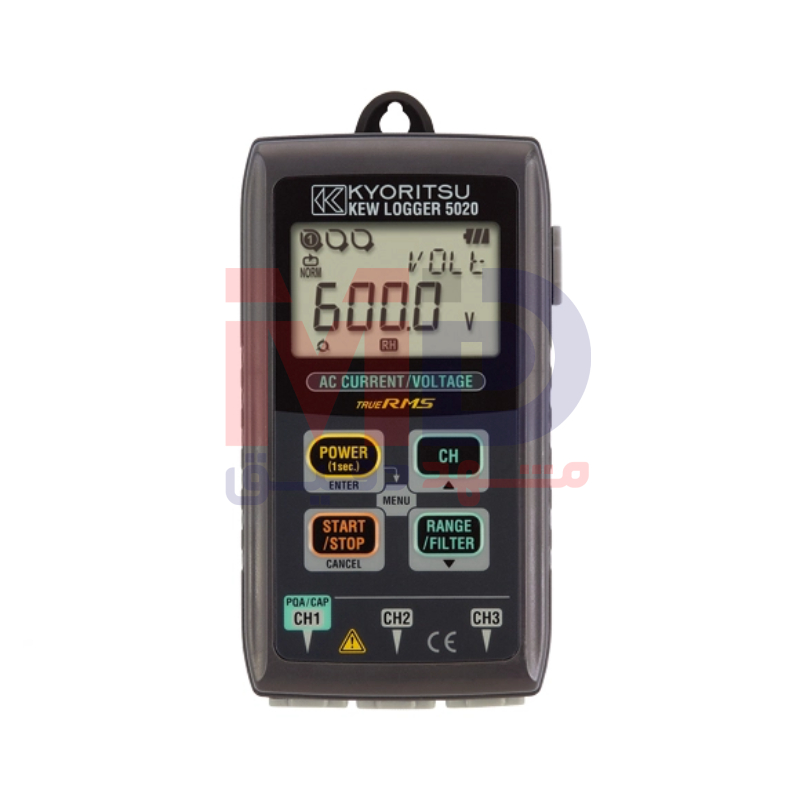

معرفی و آشنایی با دیتالاگر جریان و ولتاژ KYORITSU KEW 5020
دیتالاگر KYORITSU KEW5020 یکی از ابزارهای پیشرفته و تخصصی برای تحلیل و ثبت دادههای جریان و ولتاژ است. این دستگاه قادر به ثبت همزمان جریان نشتی، جریان بار و ولتاژ از طریق سه کانال ورودی مستقل است و به دلیل قابلیتهای گسترده و طراحی حرفهایاش، یک گزینه مناسب برای مهندسان و تکنسینهای برق، تحلیلگران کیفیت توان، و کاربران صنعتی محسوب میشود.
KEW5020 دارای امکاناتی نظیر تحلیل کیفیت توان، ثبت انواع داده در حالتهای مختلف، حافظه داخلی با ظرفیت بالا برای ذخیرهسازی، و نرمافزار کاربردی “KEW LOG Soft2” است. در این متن به بررسی کامل ویژگیها، مشخصات فنی، کاربردها و مزایای این دستگاه میپردازیم.
قابلیتهای دیتالاگر KYORITSU KEW 5020
1. ثبت همزمان جریان نشتی، جریان بار و ولتاژ
دیتالاگر KEW5020 از سه کانال ورودی مستقل بهرهمند است که به کاربران امکان ثبت همزمان جریان نشتی، جریان بار و ولتاژ را میدهد. این قابلیت برای ارزیابی عملکرد و بررسی سیستمهای الکتریکی بسیار مهم است و به کاربران کمک میکند تمامی پارامترهای حیاتی را بهصورت دقیق و همزمان پایش کنند.
2. تحلیل کیفیت توان (Power Quality Analysis)
یکی از ویژگیهای منحصربهفرد این دستگاه، امکان تحلیل کیفیت توان است. با استفاده از این دیتالاگر، کاربران میتوانند مشکلات مربوط به اعوجاج، نوسانات ولتاژ و جریان، و دیگر عوامل مرتبط با کیفیت توان را بررسی و تحلیل کنند. این ویژگی برای صنایع بزرگ و تأسیسات حساس که نیازمند توان الکتریکی پایدار هستند، بسیار ضروری است.
3. ظرفیت بزرگ برای ذخیرهسازی دادهها
KEW5020 دارای حافظه داخلی با ظرفیت بالا است و میتواند تا 60,000 نقطه داده را ذخیره کند. این حجم ذخیرهسازی امکان ثبت فعالیتهای طولانیمدت را فراهم میآورد و به کاربران کمک میکند اطلاعات کاملی از عملکرد سیستمهای الکتریکی را ثبت کنند.
4. فیلتر پایینگذر (Lowpass Filter)
این دستگاه مجهز به فیلتر پایینگذر است که میتواند هارمونیکهای مزاحم را حذف کند. حذف هارمونیکهای اضافی به معنای ثبت دقیقتر دادهها و تحلیل بهتر کیفیت توان است. این ویژگی بهویژه در شبکههای برق صنعتی که هارمونیکها ممکن است باعث مشکلات فراوان شوند، بسیار کاربردی است.
5. هشدار LED هنگام عبور از مقدار تنظیمشده جریان یا ولتاژ
یکی دیگر از ویژگیهای این دستگاه، هشدار نوری با LED است که در صورت عبور مقدار جریان یا ولتاژ از حد تعیینشده شروع به چشمک زدن میکند. این قابلیت به کاربران کمک میکند در لحظه وضعیت سیستم را پایش کرده و از مشکلات احتمالی جلوگیری کنند.
6. ثبت یکباره (One-time Mode) یا بیپایان (Endless Mode)
دیتالاگر KYORITSU KEW5020 دو حالت ثبت داده دارد:
- حالت ثبت یکباره: در این حالت، دستگاه دادهها را تا پر شدن حافظه ثبت میکند و سپس متوقف میشود.
- حالت ثبت بیپایان: در این حالت، دستگاه دادهها را به صورت مداوم ثبت کرده و اطلاعات قدیمی را با دادههای جدید جایگزین میکند.
قابلیتهای نرمافزاری و مدیریت دادهها
1. نرمافزار KEW LOG Soft2
KYORITSU KEW5020 با نرمافزار KEW LOG Soft2 ارائه میشود که امکان مدیریت، مشاهده و تحلیل دادههای ثبتشده را به صورت گرافیکی فراهم میکند. این نرمافزار کاربردی و کاربرپسند به کاربران اجازه میدهد دادهها را به راحتی استخراج و گزارشهای حرفهای تولید کنند.
2. حافظه غیرفرار (Non-Volatile Memory)
این دستگاه مجهز به حافظه غیرفرار است که اطلاعات را حتی در صورت خاموش شدن دستگاه حفظ میکند. این قابلیت اطمینان میدهد که هیچ دادهای در اثر قطع ناگهانی سیستم یا باتری از دست نخواهد رفت.
مشخصات فنی دیتالاگر KYORITSU KEW 5020
حالتهای مختلف ثبت دادهها
دیتالاگر KEW5020 برای ثبت دادهها، از چند حالت مختلف پشتیبانی میکند:
-
حالت عادی (Normal Recording Mode):
- مناسب برای ثبت دادههای RMS جریان و ولتاژ (در موج سینوسی 50/60Hz) با حداقل 10% ورودی محدوده اندازهگیری.
- دقت اندازهگیری:
- برای محدوده 100mA: ±2.0% مقدار خواندهشده ±0.9% مقدار کل مقیاس + دقت سنسور.
- در سایر محدودهها: ±1.5% مقدار خواندهشده ±0.7% مقدار کل مقیاس + دقت سنسور.
-
حالت ثبت تحریک (Trigger Recording Mode):
- دقت مشاهده دادهها در این حالت کمتر از حالت عادی است.
-
حالت ثبت پیوسته (Capture Recording Mode)
- مناسب برای ثبت دادهها با دقت بالا و فواصل زمانی کوتاه.
دامنه اندازهگیری جریان
دستگاه KEW5020 میتواند به انواع سنسورهای جریان برای اندازهگیریهای مختلف متصل شود:
8146 (30 آمپر): 100.0mA تا 30.0A
8147 (70 آمپر): 100.0mA تا 70.0A
8148 (100 آمپر): 100.0mA تا 100.0A
8121 (100 آمپر): 10.00A تا 100.00A
8122 (500 آمپر): 50.00A تا 500.0A
8123 (1000 آمپر): 100.0A تا 1000A
8130 (1000 آمپر): 100.0A تا 1000A
دقت اندازهگیری ولتاژ
این دستگاه قابلیت اندازهگیری ولتاژ AC با مقدار RMS واقعی (True RMS) را دارد.
منبع تغذیه و زمان عملکرد
دستگاه KEW5020 از چهار باتری قلمی آلکالاین LR6 تغذیه میکند که زمان عملیاتی حدود 10 روز را ارائه میدهند. این ویژگی امکان ثبت دادهها در پروژههای طولانیمدت را فراهم میکند.
طراحی و امکانات جانبی
اندازه و وزن دستگاه
- ابعاد: طول 111 میلیمتر × عرض 60 میلیمتر × عمق 42 میلیمتر.
- وزن: حدود 265 گرم (همراه با باتری).
لوازم جانبی همراه
این دیتالاگر همراه با مجموعهای از وسایل همراه عرضه میشود:
- کابل USB (مدل 7148)
- کیف حمل (مدل 9118)
- چهار باتری قلمی LR6
- دفترچه راهنمای کامل و راهنمای سریع.
لوازم جانبی اختیاری
KEW5020 قابلیت اتصال به تجهیزات جانبی اختیاری را نیز دارد، از جمله:
- سنسورهای جریان نشتی و بار مانند 8146، 8147، و 8148.
- سنسور ولتاژ 8309.
- کابل توسعه سنسورها (مدل 7185).
- آداپتور AC (مدل 8320)
کاربردهای KYORITSU KEW5020
1. پایش و ثبت دادههای سیستمهای الکتریکی صنعتی
این دستگاه برای پایش جریان نشتی، جریان بار و ولتاژ در تأسیسات صنعتی کاربرد دارد و به منظور حفظ ایمنی و جلوگیری از مشکلات الکتریکی، دادههای واقعی را ثبت میکند.
2. تحلیل کیفیت توان در شبکههای برق صنعتی
KEW5020 بهعنوان ابزار تحلیل کیفیت توان برای شناسایی مشکلات مربوط به نوسان ولتاژ، جریان، و اعوجاج مفید است و باعث بهبود عملکرد سیستمهای الکتریکی میشود.
3. ارزیابی و سنجش ایمنی الکتریکی
این دیتالاگر میتواند جریان نشتی و بار را پایش کرده و در بررسی ایمنی مدارهای الکتریکی به کاربران کمک کند.
نتیجهگیری
دیتالاگر KYORITSU KEW5020 یک ابزار حرفهای و تخصصی است که تواناییهای چندمنظورهای مانند اندازهگیری جریان، ولتاژ و تحلیل کیفیت توان را ارائه میدهد. با امکاناتی نظیر ثبت همزمان دادهها، حافظه بزرگ، نرمافزار پیشرفته، و طراحی سبک و قابل حمل، این دستگاه انتخابی عالی برای مهندسان برق، تکنسینهای صنعتی، و متخصصان شبکههای برق محسوب میشود. KEW5020 با قابلیتهای پیشرفته خود، ایمنی، دقت و کارایی را به سطح جدیدی در صنعت برق منتقل کرده است.
