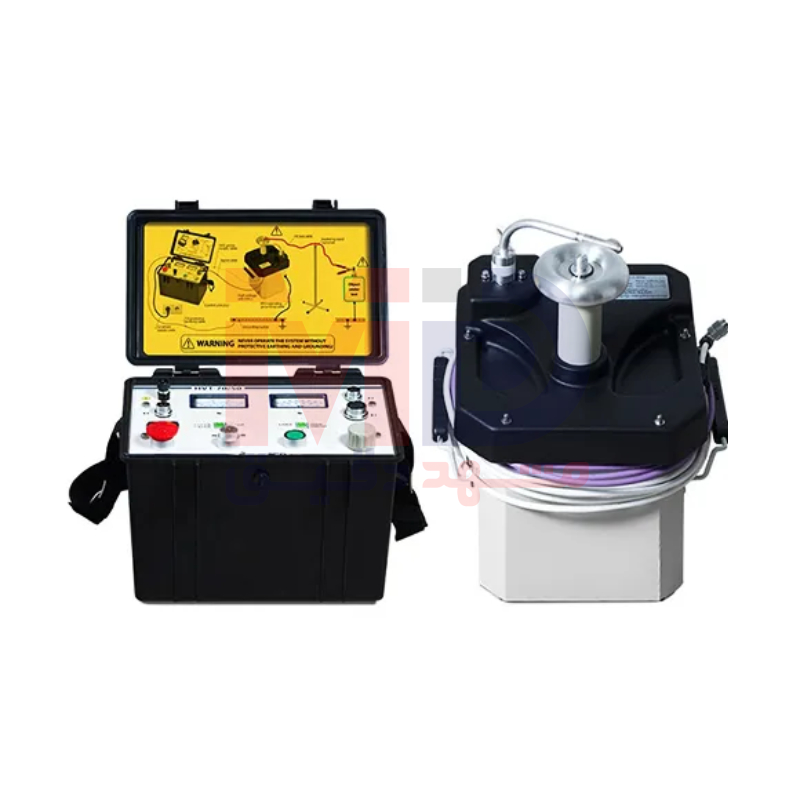

معرفی تخصصی هایپات KEP HVT-70/50
در جهان امروز، ایمنی و کیفیت تجهیزات الکتریکی اساس هر سامانه برق قدرتی به شمار میرود. یکی از مهمترین مراحل تضمین این ایمنی، انجام آزمونهای ولتاژ بالا بر روی عایقها و قطعات الکتریکی است. برای این منظور، دستگاههای تخصصی تست ولتاژ بالا نقش بیبدیلی ایفا میکنند. یکی از جدیدترین و کارآمدترین محصولات این عرصه، دستگاه “هایپات مدل KEP HVT-70/50” است که با طراحی منحصر به فرد و قابلیتهای متنوع، توانسته توجه طیف وسیعی از متخصصان صنعت برق، شرکتهای برق منطقهای، آزمایشگاههای تست و کنترل کیفیت و حتی تیمهای تعمیر و نگهداری را جلب نماید.
کاربرد دستگاه و ویژگیهای کلیدی
دستگاه تست ولتاژ بالا مدل HVT-70/50 با هدف ارزیابی استقامت و کیفیت عایقی تجهیزات مختلفی همچون کابلهای قدرت، تابلوهای برق، باسبارها، مقرهها و سایر تجهیزات دارای دیالکتریک جامد با ظرفیت الکتریکی کم و متوسط، طراحی گردیده است. این دستگاه قادر است تا با اعمال ولتاژ مستقیم (DC) تا سقف 70 کیلوولت و همچنین ولتاژ متناوب (AC) تا سطح 50 کیلوولت RMS در فرکانس صنعتی (50 هرتز)، طیف وسیعی از آزمونهای عایقی مورد نیاز بر اساس استانداردهای رایج را با دقت و سرعت بالا انجام دهد.
از برترین نقاط قوت این دستگاه، تنوع در مدهای خروجی ولتاژ است: اپراتور به راحتی میتواند تنها با چرخاندن یک کلید سوییچ روی پنل کنترلی، بین دو مد AC و DC جابجا شود؛ بدون آن که نیاز به نصب تجهیزات جانبی مانند رکتیفایر (یکسوکننده) و … داشته باشد. این ویژگی نه تنها منجر به صرفهجویی در زمان آزمون و جلوگیری از نصب و راهاندازیهای پیچیده میشود، بلکه ریسک خطاهای انسانی را به شدت کاهش میدهد.
سهولت در کنترل و خوانش پارامترها
یکی از بزرگترین دغدغههای اپراتورها در سامانههای تست ولتاژ بالا، سادگی استفاده، سهولت مونیتورینگ لحظهای ولتاژ خروجی و جریان نشتی است. در این دستگاه، نمایشگرهای عقربهای بزرگ و مقاوم، مقدار دقیق و لحظهای ولتاژ خروجی و جریان نشتی را به وضوح نمایش میدهند. در حالت تست با ولتاژ متناوب نیز یک مقیاس اندازهگیری اضافی برای بازه 0 تا 1 میلیآمپر تعبیه شده تا کوچکترین نشت جریانها نیز به راحتی ثبت و مشاهده گردد؛ این قابلیت برای تستهای حساس عایقی و شناسایی نقاط ضعف بسیار ارزشمند است.
ایمنی طراحی شده در ساختار ماژولار
طراحی دستگاه به صورت دو ماژول مجزا، یعنی واحد کنترل و واحد ولتاژ بالا، سبب شده تا تمامی فرآیند کنترل آزمون از فاصله امن توسط واحد کنترل صورت پذیرد، در حالی که جسم مورد آزمایش تنها به واحد ولتاژ بالا متصل میشود. این طراحی هوشمندانه به اپراتور اجازه میدهد در تمام مدت آزمون، در فاصله ایمنی کافی نسبت به مدار پرخطر قرار گرفته و از مخاطرات ناشی از ولتاژ بالا دور بماند. این موضوع به ویژه هنگام تست تجهیزات پرظرفیت، اهمیت مضاعفی پیدا میکند.
نظام تخلیه خودکار و تجهیز تعبیهشده ضد شوک
یکی دیگر از نکات مهم ایمنی، وجود سیستم تخلیه اتوماتیک (دشارژر) در واحد ولتاژ بالا است که پس از پایان تست به صورت اتوماتیک جسم آزمایشی و کل مدارِ اعمال ولتاژ را تخلیه کرده و به زمین متصل مینماید. این قابلیت مانع از باقی ماندن بارهای خطرناک روی تجهیزات و همچنین وقوع شوکهای الکتریکی ناخواسته میگردد و عملیات جمعآوری و جابجایی وسایل پس از آزمون را ایمن میکند.
قابلیت حمل و کاربری میدانی
وزن پایین، ابعاد جمع و جور و طراحی قابل حمل دو واحد دستگاه، این امکان را میدهد که در کمترین زمان ممکن دستگاه در محل نصب و آماده به کار گردد. نکته دیگری که به طرز چشمگیری در آزمونهای میدانی اهمیت دارد، پورتابل بودن دستگاه و امکان جابجایی آسان آن است. برای سهولت بیشتر، دستگاه قابلیت نصب روی چرخ یا ترالی را نیز دارد تا بتوان آن را در محیطهای صنعتی با کمترین زحمت بین نقاط مختلف حمل نمود؛ این خصوصیت به ویژه برای اپراتورهای شرکتهای پیمانکاری یا تیمهای تعمیر و نگهداری برق اهمیت دارد.
ایزولاسیون روغنی و دوام بینظیر
ماژول ولتاژ بالای این سامانه، مجهز به ترانسفورماتور افزاینده با ایزولاسیون روغنی است؛ بدین ترتیب دستگاه در مواجهه با نوسانات دمایی محیط و شرایط عملیاتی دشوار، عملکردی پایدار، قابل اعتماد و کاملاً بینیاز از تعمیر و نگهداری خاص ارائه میکند. بهرهگیری از عایق روغنی، عمر مفید و ضریب ایمنی تجهیزات را به طور چشمگیری بهبود میبخشد.
مشخصات فنی و پارامترهای عملکردی دستگاه
کلید اصلی کارایی این سیستم، طیف گسترده مشخصات فنی آن است که نیاز مهندسان آزمایشگاه یا اپراتورهای میدانی را کاملاً پوشش میدهد:
- مدار تست DC: ولتاژ خروجی از 0 تا 70kV، با خطای نمایشی تنها 3%، جریان خروجی حداکثر 15mA با دو رنج دقیق 0-1mA (برای رصد نشتهای کوچک) و 0-15mA.
- مدار تست AC: ولتاژ خروجی از 0 تا 50kVRMS با همان دقت عالی خطای نمایش 3%، جریان حداکثر 40mARMS و رنج اندازهگیری تا 45mA.
- ظرفیت بار خروجی در ولتاژ نامی: تا 1.6 نانوفاراد، که طیف وسیعی از تجهیزات قدرت و آزمایشگاهی را پوشش میدهد.
- ایمنی سامانه: برخورداری از “ارت محافظتی”، شینه ارت خودکار و حفاظت در مقابل اضافه ولتاژ و اضافه جریان. قطع فوری ولتاژ بالا از طریق کلید EMERGENCY STOP و کلید کلیددار اصلی، اپراتور را در برابر هر نوع حادثه ایمن میکند.
- مشخصات تغذیه و مصرف انرژی: دستگاه با برق 230 ولت استاندارد شهری کار میکند (قابلیت تنظیم برای 110 ولت نیز وجود دارد)، با فرکانس کاری 50 یا 60 هرتز و حداکثر توان مصرفی تا 2.5 کیلوولتآمپر. شدت جریان نیز تا 11 آمپر (برای برق 230 ولت) و 22 آمپر (برای برق 110 ولت) متغیر است.
- ابعاد و وزن: واحد کنترل با ابعاد 265x349x240 میلیمتر و وزن 13 کیلوگرم، و واحد ولتاژ بالا با ابعاد 500x360x310 میلیمتر و وزن 35 کیلوگرم، کاملاً ارگونومیک و قابل حمل است.
استانداردهای رعایت شده و نکات کاربردی مهم
دستگاه “هایپات KEP HVT-70/50” با توجه به جدیدترین استانداردهای بینالمللی در حوزه آزمون ولتاژ و ایمنی، طراحی و ساخته شده است. قابلیت انتخاب بین حالتهای تست با ولتاژ مستقیم و متناوب، امکان کار با انواع تجهیزات و مطابق با پروتکلها، از جمله استانداردهای IEC، VDE و … را فراهم میسازد. این انعطافپذیری بالا دستگاه را به ابزاری ضروری برای آزمایشگاهها، مراکز آموزشی، شرکتهای نصب و تعمیرو نگهداری برق و شرکتهای تولیدی و صنعتی تبدیل میکند.
مزیتهای رقابتی
علاوه بر مجموع ویژگیهای فنی، ایمنی و کاربردی ذکر شده، دستگاه HVT-70/50 دارای مزیتهای زیر نیز میباشد:
- امکان کارکرد پیوسته و بدون وقفه در جریانهای خروجی تا 50 درصد حداکثر مجاز (تا 10 دقیقه)، و حتی تا 75 درصد (تا 1 دقیقه)، نشاندهنده دوام بینظیر قطعات داخلی است.
- عدم نیاز به تجهیزات جانبی برای تغییر مد آزمایش، بهرهوری و سرعت عمل اپراتور را افزایش میدهد.
- تمامی سیستمهای حفاظتی به نحوی طراحی شدهاند که حتی افراد کمتجربه نیز بتوانند با حداقل ریسک، تستهای اساسی را انجام دهند.
جمعبندی و نتیجهگیری
دستگاه تست ولتاژ بالا مدل KEP HVT-70/50 نمونهای از فناوری پیشرفته و مهندسی دقیق در عرصه تست و ارزیابی عایقی تجهیزات الکتریکی است. این دستگاه با طراحی ماژولار، قابلیت حمل، سهولت کاربری، سطح بالای ایمنی، دقتِ بالا در اعلام پارامترها و همچنین قابلیت هماهنگی با انواع استانداردهای مرسوم، هر آنچه یک متخصص برق قدرت یا مهندس کنترل کیفیت نیاز دارد را در اختیار میگذارد.
سرمایهگذاری در خرید این دستگاه نه تنها سطح آزمون و عیبیابی تجهیزات را ارتقا میدهد، بلکه باعث افزایش عمر مفید و اطمینان از کیفیت تجهیزات زیرساختی برق کشور خواهد شد. دستگاه HVT-70/50 با توانمندی در تست تجهیزات مختلف، هم در آزمایشگاه و هم در پروژههای میدانی، یکی از گزینههای برتر برای تمام تیمهای تخصصی برق قدرت به شمار میرود و انتخاب آن به معنای یک گام بلند در جهت تحقق ایمنی الکتریکی و بهرهوری صنعتی است.
