های پات دت مدل det upa-6 – فروشگاه اینترنتی مشهد دقیق

قبل از پرداختن به بررسی هایپات HIPOT DTE UPU-6 و برای آشنایی با واژه های پات Hi pot ابتدا باید با معنا و مفهوم تست هایپات آشنایی لازم را داشته باشیم ، اگر بخواهیم به طور اختصار به این موضوع بپردازیم باید گفته شود از تست هایپات Hi pot برای تعیین کیفیت عایق های الکتریکی برای عبور معمول ولتاژهای بالا مورد استفاده قرار میگیرد؛ شاید به این امر برخورد کرده باشید که هایپات مخفف چه واژه ای می باشد؟ جالب است بدانید Hipot یا Hi pot مخفف واژه HIGHT POTENTIAL می باشد.

 که به طور کلی این تست به منظور تشخیص قدرت عایقی بین قسمت های حامل جریان و غیر حامل جریان و همچنین برای بررسی شرایط عایق در اثر فشاری که به صورت تصادفی و ناخواسته به تابلوها یا دستگاه ها وارد می شود به کار می رود.

اگر بخواهیم به طور کلی تست هایپات Hipot را توضیح داده باشیم باید گفته شود تست هایپات میزان نشتی جریان میزان شکستی که در دی الکتریک و مجموعه هادی ها وجود دارد را به ما نشان میدهد ، تفاوت تست عایق میگر و  hipot در دامنه ولتاژ اعمالی و زمان تست می باشد.(جهت آشنایی بیشتر با هایپات ها پیشنهاد ما در مشهد دقیق بزرگترین فروشگاه تجهیزات اندازه گیری مصالعه مقاله هایپات می باشد تا به تمامی سوالات و ابهامات شما پاسخ مناسب را ارائه کرده باشیم و در صورت هرگونه سوال می توانید با مشاوران مشهد دقیق در هر زمانی درارتباط باشید)

قیمت دستگاه هایپات DTE – فروشگاه اینترنتی مشهد دقیق

• توضیحات کلی درباره های پات DTE UPU-6
• مشخصات فنی های پات ۶ کیلو ولت DTE UPU-6
• ویژگی و مزایای تستر عایق DTE UPU-6
• های پات و میگر

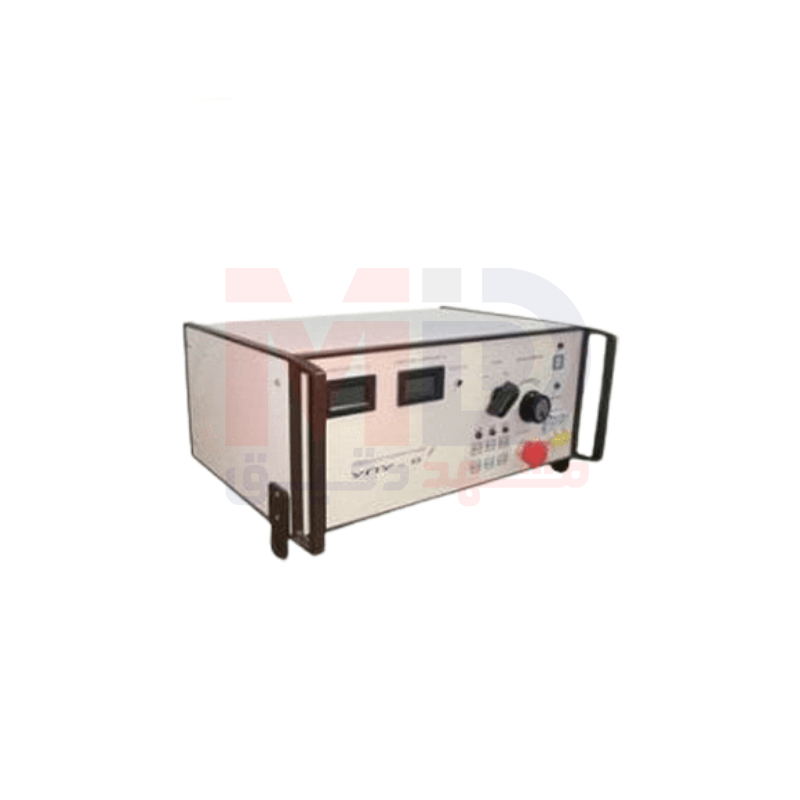

خرید و فروش دستگاه هایپات DTE مدل UPA-6 – نماینده انحصاری DTE در استان خراسان رضوی

با توجه به جریان خروجی بالا ، تستر عایق هایپات HIPOT DTE UPU-6 نیز می تواند برای آزمایش عایق بندی ماشین های برقی بزرگ با ولتاژ AC استفاده شود ، هایپات DTE UPU-6 دارای محدوده اندازه گیری جریان خروجی از ۰ تا ۱۰۰ میلی آمپر است و هم چنین قابلیت خواندن خطای اندازه گیری جریان و ولتاژ تا ۳% را نیز داراست، این های پات حرفه ای و قدرتمند دارای ۲۵ کیلوگرم وزن است و همچنین دارای ۱۲ ماه گارانتی و  ۱۲ سال خدمات پس از فروش (مشهد دقیق) میباشد.

 مشخصات خرید و قیمت های پات DTE UPU-6

• دارای ۲۵ کیلوگرم وزن
• ساخت کمپانی DTE اوکراین
• دارای ۱۲ ماه گارانتی و ۱۲ سال خدمات پس از فروش
• قابلیت خواندن خطای اندازه گیری جریان و ولتاژ تا  ۳%
• قابلیت آزمایش عایق بنی ماشین های برقی بزرگ با ولتاژ AC
• دارای محدوده اندازه گیری جریان خروجی از ۰ تا ۱۰۰ میلی آمپر
• قابلیت استفاده از های پات DTE UPU-6 برای ۸ ساعت کار مداوم
• قابلیت آزمایش عایق کاری تجهیزات الکتریکی با ولتاژ AC و DC در محدوده ۰-۶ کیلو ولت

 فروش های پات 6کیلو ولتی DTE UPU-6

تستر های مقاومت عایق یا میگر ها شبیه به اهم متر عمل می کنند ، اما در نظر داشته باشید که اهم مترها با اعمال چندین ولت DC به قطعات و مدار مقاومت را در محدوده اهم تا کیلو محاسبه می کنند ، اما میگر ها با اعمال ولتاژ  DC در رنج ۲۵۰ تا ۱۰۰۰۰ ولت را به رسانا اعمال می کنند تا میزان پوشش عایق رسانا در حد کیلو ، مگا و گیگا اهم سنجیده شود.

میگر یا تستر عایق چیست؟

به عبارت دیگر تستر عایق بین دو نقطه‌ی عایقی که تحت آزمایش قرار دارد ولتاژ DC بالایی تولید می‌کند که منجر به هدایت جریان می شود و بر طبق قانون اهم ، مقاومت بین این دو نقطه مذکور اندازه گیری می‌شود که مقدار مقاومت نشان دهنده میزان سطح عایق یا همان مقاومت عایق می‌باشد.

هایپات ها و تزریق جریان ها

همانطور که در مقاله هایپات ها و تزریق جریان ها به بررسی این موضوع پرداختیم ما از هایپات ها به منظور تست تشخیص قدرت عایقی بین جریان های حامل و غیر حامل بهره می بریم و دستگاه  تزریق جریان برای انجام تست های اولیه تکفاز و سه فاز مورد استفاده قرار می گیرد.

تفاوت میگر و تستر عایق

تستر های مقاومت عایق یا میگر ها شبیه به اهم مترعمل می کنند ، اما در نظر داشته باشید که اهم مترها با اعمال چندین ولت DC به قطعات و مدار مقاومت را در محدوده اهم تا کیلو محاسبه می کنند ، اما میگر ها با اعمال ولتاژ DC در رنج 250 تا 10000 ولت را به رسانا اعمال می کنند تا میزان پوشش عایق رسانا در حد کیلو، مگا و گیگا اهم سنجیده شود.

به عبارت دیگر تستر عایق بین دو نقطه‌ی عایقی که تحت آزمایش قرار دارد ولتاژ DC بالایی تولید می‌کند که منتج به هدایت جریان می شود و  بر طبق قانون اهم، مقاومت بین این دو نقطه مذکور اندازه گیری می‌شود؛ که مقدار مقاومت نشان دهنده میزان سطح عایق یا همان مقاومت عایق می‌باشد

قانون اهم در تستر عایق یا های پات

در تعریفی دیگر میگر یا دستگاه تست مقاومت عایق insulation resistance (IR) test دستگاهی است که برای اندازه گیری مقدار مقاومت عایق کابل، دی الکتریک و یا غیره مورد استفاده قرار می گیرد این دستگاه معمولا برای اندازه گیری مقاومت های بسیار بزرگ استفاده می شود.

به همین دلیل برای اندازه گیری چنین مقاومت های بزرگی نیازمند ولتاژ تزریق بسیار زیاد می باشد که در برخی از موارد به ولتاژ ۱۰ الی ۱۲ کیلو ولت می رسد ، به نمونه دستگاه های با ولتاژ اعمالی ۱۲ کیلو ولت به بالا اختصارا همانوطر که در ابتدا هم گفته شد هایپات (hipot) مخفف high potential گفته می شود ، اصطلاحا هایپات (hipot) به آن دسته از ابزار آلات تست امنیت الکتریکی گفته می شود که جهت بررسی عایق بندی الکتریکی در تجهیزات نهایی کابل‌ها یا دستگاه سیم کشی شده ، موتورهای الکتریکی و ترانسفورماتورها و غیره استفاده می‌شود.

تست صحت عملکرد های پات (تستر مقاومت عایق)

مرحله اول

قبل از استفاده از دستگاه میگر (تستر مقاومت عایق) بایستی تست صحت عملکرد دستگاه جهت اطمینان به مقادیر اندازه گیری شده در دستگاه انجام شود این تست بدین گونه است که دستگاه را روشن نموده پرآب ها را به دستگاه متصل می کنیم ، در اولین گام پرآب های دستگاه را از هم جدا نگه داشته و کلید انتخاب ولتاژ را در حالت حداقل ولتاژ تنظیم می کنیم سپس شاسی تحریک ولتاژ را برای مدت ۱۰ ثانیه نگه دارید در این حالت دستگاه بایستی مقاومت بینهایت را نشان دهد.

مرحله دوم

در گام دوم ولتاژ را در حالت حداکثر مقدار داده شده قرار داده و پرآب های دستگاه را به هم متصل کرده و شاسی تحریک ولتاژ را به مدت ۱۰ ثانیه نگه دارید و در این حالت مقاومت دستگاه باید روی عدد صفر باشد ، درصورتی که مقادیر مطرح شده در دستگاه میگر (تستر مقاومت عایق) نمایش داده شود ، دستگاه سالم است.

تست عایق بندی کابل ها

برای تست عایق بندی کابل ها ابتدا کابل را کاملا تمیز و خشک کرده و با توجه به استاندارد ، ولتاژ مناسب برای کابل یا دی الکتریک را انتخاب نمایید دستگاه تست های پات را به دی الکتریک متصل کرده و شاسی تزریق ولتاژ را فشار دهید ، نتیجه به دست آمده حاصل از عملیات تست را با جدول عایق بندی کابل ها مقایسه کرده چنانچه مطابق با مقادیر قابل قبول در جدول بود مقاومت الکتریکی کابل یا دی الکتریک مورد تایید می باشد.
