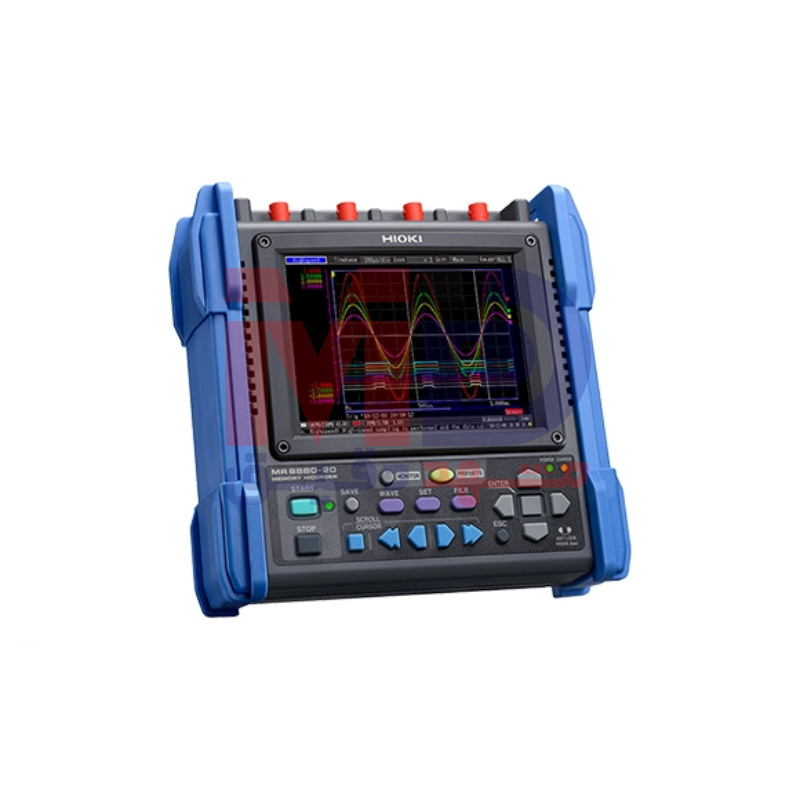

مموری رکوردر حرفه ای و دقیق هیوکی مدل Hioki 8880

معرفی مموری رکوردر Hioki 8880 در صنعت

مموری رکوردرها دستگاه‌هایی هستند که با سرعت بالا داده‌های آنالوگ و دیجیتال را اندازه‌گیری، ذخیره و نمایش می‌دهند. برخلاف دیتالاگرهای ساده که عمدتاً برای ثبت داده‌های کند یا پایدار مانند دما، فشار یا رطوبت به کار می‌روند، مموری رکوردرهایی مانند Hioki MR8880 می‌توانند تغییرات بسیار سریع ولتاژ و جریان، پدیده‌های گذرا در شبکه‌های قدرت، راه‌اندازی موتورها و سیستم‌های سه‌فاز را ثبت کرده و برای تحلیل تخصصی در اختیار کاربر قرار دهند.

Hioki MR8880 یک DAQ Recorder (دیتا آکوزیشن رکوردر) فوق‌پیشرفته است که دارای امکانات منحصربه‌فردی همچون چهار کانال آنالوگ ایزوله کامل و هشت کانال منطق (Logic) می‌باشد. این امکانات باعث شده تا مهندسان برق، صنایع قدرت، مراکز تست ماشین‌های الکتریکی و حتی آزمایشگاه‌های دانشگاهی، این دستگاه را به عنوان ابزاری مبنا انتخاب نمایند.

قابلیت ثبت امواج سریع و همزمان با ایزولاسیون کامل

یکی از نقاط قوت منحصر به فرد Hioki MR8880 ایزولاسیون کامل کانال‌های آنالوگ از یکدیگر و از زمین می‌باشد. این ویژگی بسیار مهم، امکان اندازه‌گیری و ثبت همزمان امواج در چند شبکه ولتاژ بالا (تا 600 ولت) را فراهم آورده و از مشکلاتی مانند نویز زمینی، اتصال‌های ناخواسته و خطرات ناشی از پتانسیل‌های مختلف پیشگیری می‌کند. به همین دلیل، این دستگاه برای ثبت همزمان داده‌های شبکه‌های سه‌فاز و در خطوط قدرت صنعتی، گزینه‌ای کم‌نظیر است.

این عملکرد باعث می‌شود بتوانید به طور همزمان سه فاز ولتاژ و جریان را به علاوه یک کانال اضافی برای ثبت پارامتر دیگر (مانند خنثی یا یک سنسور اضافه) به دستگاه متصل کنید و با اطمینان کامل از عدم فروپاشی زمین و دخالت پارازیت‌ها، داده‌ای شفاف و دقیق داشته باشید.

قابلیت عالی اندازه‌گیری روی ولتاژ مستقیم خطوط قدرت

کانال‌های آنالوگ دستگاه MR8880 نه تنها به صورت ایزوله هستند، بلکه هر کانال توانایی پذیرش مستقیم تا 600 ولت AC/DC را نیز دارد. این امر به مهندسان این اجازه را می‌دهد که مثلاً مستقیماً فازها و نول یک سیستم ۳۸۰ ولت سه فاز را به دستگاه متصل کنند و بدون نیاز به پراپ‌های کاهش‌دهنده ولتاژ یا ترانس‌های واسط، موج واقعی را با سرعت و دقت دلخواه ثبت و بررسی نمایند.

این قابلیت برای ثبت طوفان‌های ولتاژی (surges)، راه‌اندازی موتورهای بزرگ، رخدادهای اضافه بار، ولتاژهای گذرای لحظه‌ای و پدیده‌های مشابه در سیستم‌های قدرت فوق‌العاده حیاتی است.

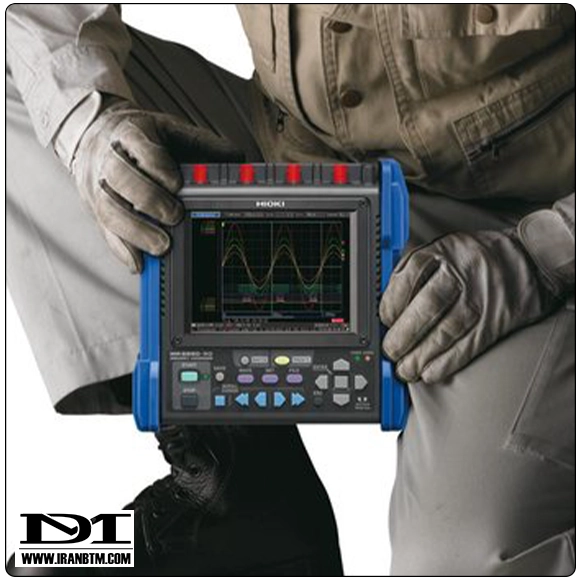

مقاومت بالا در برابر شرایط محیطی و دوام بی‌نظیر

طراحی MR8880 به گونه‌ای است که می‌توان آن را با اطمینان کامل در بازه دمایی منفی 10 تا مثبت 50 درجه سانتی‌گراد و شرایط محیطی سخت به کار گرفت. در نتیجه این دستگاه انتخابی ایده‌آل برای استفاده در محیط‌های صنعتی خشن، سایت‌های پیمایشی و حتی شرایط کارگاهی است. بدنه مستحکم و محافظ‌های جانبی که به صورت استاندارد با دستگاه ارائه می‌شود، مقاومت در برابر ضربه، لرزش و شوک‌های مکانیکی و الکتریکی را برای دستگاه فراهم می‌کنند.

کاربری آسان و پیشرفته با امکانات تنظیم سریع

یکی دیگر از مزیت‌های MR8880، عملکرد PRESETS است که به کاربر امکان می‌دهد تنظیمات رایج دستگاه (نظیر رنج ولتاژ، نمونه‌برداری، زمان بندی و ترگرها) را ذخیره‌سازی کند و در مواقع نیاز به سرعت فراخوانی نماید. این موضوع موجب افزایش چشمگیر سرعت عمل مهندسین به خصوص در عملیات تکراری یا پایش‌های دوره‌ای می‌شود.

صفحه نمایش 5.7 اینچی رنگی از نوع VGA-TFT با وضوح بالا (640 در 480 پیکسل)، اطلاعات تمام کانال‌ها را به طور شفاف و دقیق نمایش می‌دهد. منوهای دستگاه به سه زبان (انگلیسی، ژاپنی و چینی) قابل تنظیم هستند و کاربری ساده و بی‌دغدغه حتی برای افراد غیرحرفه‌ای نیز مهیا است.

ضبط داده‌های گذرا و لحظه‌ای؛ پشتیبانی از توابع Trigger و Pre-Trigger

یکی از مهم‌ترین نیازها در تست‌های صنعتی و پژوهشی، ثبت داده‌ها قبل و بعد از رویدادهای سریع (مانند راه‌اندازی موتورها یا بروز اشکال‌های شبکه) است. MR8880 با دارا بودن قابلیت Trigger (فعال‌سازی ثبت در نقطه خاص) و Pre-Trigger (ثبت چند میلی ثانیه تا چند ثانیه قبل از رویداد)، این نیاز را به شکل حرفه‌ای برطرف می‌سازد. با این قابلیت، می‌توان دقیقاً مقدار پیک جریان و ولتاژ هنگام راه‌اندازی ابزارهایی مانند موتورهای سنگین را همراه با داده‌های قبل و بعد از رویداد ثبت و تحلیل کرد.

همچنین با کمک عملکرد Cursor روی نمودارهای ضبط شده، می‌توانید مستقیماً اعداد دقیق حداکثر یا حداقل مقادیر هر کانال را استخراج کنید و رویدادهای مهم را تحلیل دقیق نمایید.

بررسی مشخصات فنی این محصول Hioki

کانال‌ها و ورودی‌ها

دستگاه دارای چهار کانال ایزوله آنالوگ و هشت کانال دیجیتال (Logic) به صورت استاندارد است. کانال‌های آنالوگ دارای ورودی ایزوله از یکدیگر و از بدنه دستگاه‌اند و بنابراین می‌توانید انواع اندازه‌گیری‌های ترکیبی با ایمنی بالا را انجام دهید. ورودی‌های منطق (Logic) جهت پایش رویدادهای دیجیتال مانند قطع و وصل رله‌ها، سوئیچ‌ها، سیگنال‌های ساده و کلیدهای حفاظتی کاربرد دارند. تنها کانال‌های آنالوگ ورودی ایزوله دارند و کانال‌های دیجیتال دارای زمین مشترک می‌باشند.

بازه‌های اندازه‌گیری و دقت

هر یک از چهار کانال آنالوگ دستگاه، قابلیت تنظیم رنج اندازه‌گیری ولتاژ از 10 میلی ولت تا 100 ولت بر هر تقسیم (DIV) را در سیزده بازه مختلف دارد و تفکیک‌پذیری تا 1/640 هر رنج را ارائه می‌دهد. در حالت ثبت RMS، بازه فرکانسی 30 هرتز تا 10 کیلوهرتز با فاکتور کرست حداکثر 2 پشتیبانی می‌شود. دستگاه بسته به نوع اندازه‌گیری، می‌تواند موج لحظه‌ای (Waveform) یا متوسط RMS را به صورت همزمان در هر کانال ارائه دهد.

حداکثر ولتاژ قابل تحمل برای هر کانال 600 ولت AC/DC است (CAT III برای اتصال بین ترمینال‌های ورودی و تا زمین). همچنین برای محیط‌های با ایمنی بیشتر، استاندارد CAT IV تا 300 ولت را نیز پوشش می‌دهد.

پهنای باند و فرکانس

خروجی آنالوگ و مدارهای اندازه‌گیری MR8880 پهنای باند DC تا 100 کیلوهرتز (با خطای حداکثر 3dB±) ارائه می‌دهند که برای تقریبا بیشتر تست‌ها و آنالیزهای صنعتی و آزمایشگاهی کاملاً کافی است.

زمان‌بندی و نمونه‌برداری

MR8880 برای ضبط‌های سریع و بدون تاخیر، زمان‌بندی زمانی (Time Axis) را با بازه‌هایی از 100 میکروثانیه تا 100 میلی‌ثانیه بر هر تقسیم (DIV) فراهم کرده و انتخاب 10 بازه مختلف را به کاربر می‌دهد. دوره نمونه‌برداری 1/100 هر رنج است و در هر چهار کانال به صورت همزمان انجام می‌پذیرد. همچنین در ضبط‌های Real-Time می‌توان مقادیر را از 100 میکروثانیه تا 1 دقیقه تنظیم کرد و در مجموع 19 انتخاب مختلف برای نوع نمونه‌برداری ارائه می‌شود.

ظرفیت حافظه و ذخیره‌سازی

دیتا رکوردر MR8880 به حافظه داخلی 14 بیت × 1 میلیون کلمه برای هر کانال مجهز است (هر کلمه 2 بایت). جهت ذخیره‌سازی اطلاعات همچنین می‌توانید از کارت CF با ظرفیت تا 2 گیگابایت و یا حافظه USB 2.0 استفاده نمایید. با این امکان، داده‌ها حتی برای مدت‌های طولانی یا تست‌های سیکلی قابل ثبت و آرشیو هستند و پس از انجام تست می‌توانید آنها را به رایانه منتقل و تحلیل‌های تخصصی‌تر انجام دهید.

امکانات پیشرفته چاپ و انتقال داده‌ها

این رکوردر قابلیت اضافه کردن ماژول پرینتر حرارتی اختیاری را دارد که می‌تواند رکوردها را روی کاغذ حرارتی با عرض 112 میلی‌متر و طول 18 متر و سرعت چاپ تا 10 میلی‌متر بر ثانیه ثبت کند. با این حال توجه داشته باشید هنگامی که دستگاه با باتری‌های قلمی تغذیه می‌شود، امکان استفاده همزمان از پرینتر وجود ندارد (تنها با برق مستقیم یا باتری پک ویژه میسر است).

برای انتقال داده‌ها، علاوه بر کارت CF و USB، پورت USB mini-B برای اتصال به رایانه جهت کپی داده‌ها و یا حتی کنترل دستگاه از راه دور وجود دارد.

توان مصرفی و روش‌های مختلف تغذیه

دستگاه Hioki MR8880 با تنوع گسترده‌ای از منابع تغذیه می‌تواند کار کند که باعث انعطاف در محیط‌های مختلف عملیاتی می‌شود:

1. آداپتور AC مدل Z1002 (100 تا 240 ولت AC با فرکانس 50 یا 60 هرتز، مصرف برحسب حالت Real-Time تا 45 وات و همراه با پرینتر تا 107 وات)
2. باتری پک قابل شارژ مدل Z1000 (مدت شارژ تا 3 ساعت و کارکرد مستمر تا 3 ساعت با نور پس‌زمینه فعال)
3. هشت عدد باتری قلمی AA (LR6) آلکالاین (قابلیت کارکرد تا 40 دقیقه با نور پس‌زمینه فعال و بدون پرینتر)
4. منبع DC خارجی با ولتاژ 10 تا 28 ولت

این انعطاف منبع تغذیه، دستگاه را برای استفاده در آزمایشگاه، محیط‌های صنعتی با تغذیه DC، خطوط تولید، تست میدانی و حتی سایت‌های بدون برق شهری نیز قابل استفاده می‌کند.

ابعاد، وزن و طراحی بدنه

MR8880 با ابعاد 205 میلی‌متر عرض، 199 میلی‌متر ارتفاع و 67 میلی‌متر عمق و وزنی در حدود 1.66 کیلوگرم (با باتری پک) جزو دستگاه‌های سبک و قابل حمل در کلاس خود محسوب می‌شود. در صورت اضافه شدن ماژول پرینتر، ابعاد دستگاه به 303 میلی‌متر عرض و 2.16 کیلوگرم افزایش می‌یابد. طراحی جمع‌وجور به شما اجازه می‌دهد به راحتی دستگاه را حمل کنید و حتی در محیط‌های محدود عملیاتی، دستگاه را در نزدیک‌ترین محل به محل تست قرار دهید. به همراه دستگاه، بند حمل نیز ارائه شده است.

اطلاعات نمایشی و واسط کاربری

صفحه نمایش رنگی 5.7 اینچ VGA-TFT با کیفیت بالا، داده‌ها و نمودارها را شفاف و با رنگ‌بندی عالی نمایش می‌دهد. کاربر می‌تواند برای سهولت کار، زبان منوها را بین انگلیسی، ژاپنی و چینی انتخاب کند. عملکرد منوها بسیار روان است و خواندن امواج، اعداد و رخدادها حتی در محیط‌های پرنور یا صنعتی به سادگی انجام می‌پذیرد.

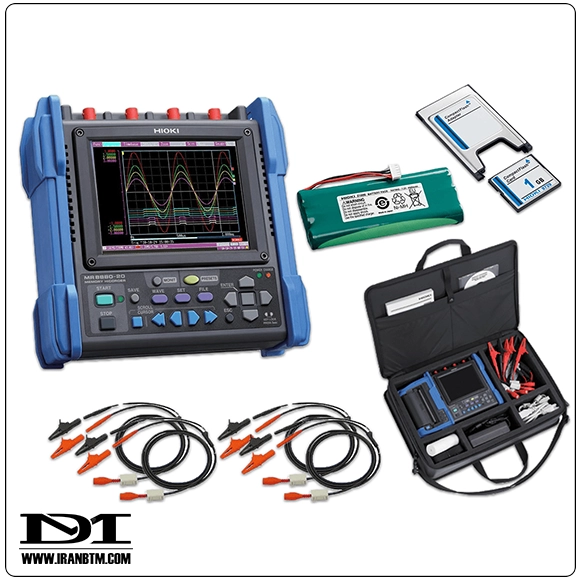

اقلام همراه و لوازم جانبی

برای آغاز به کار سریع و بی‌دردسر، MR8880 با مجموعه‌ای کامل از لوازم اساسی عرضه می‌شود که شامل موارد زیر است:

• دفترچه راهنمای جامع
• آداپتور AC مدل Z1002
• محفظه باتری برای هشت عدد باتری قلمی
• بند حمل برای انتقال راحت
• کابل USB برای ارتباط با رایانه
• دیسکت نرم‌افزاری شامل Wave Viewer و جداول دستورهای ارتباطی برای انتقال و تحلیل داده‌ها

بعلاوه انواع ماژول‌ها و پراپ‌های اختیاری، مانند پراب‌های ولتاژ، کلمپ‌های جریان، پرینتر حرارتی و باتری پک قابل شارژ، بنا به نیاز مشتری قابل سفارش است.

مزایا و کاربردهای مموری رکوردر Hioki MR8880

1. پایش و تحلیل سیستم‌های سه فاز صنعتی:

   با ثبت همزمان هر سه فاز و همچنین اندازه‌گیری یک پارامتر اضافی مانند جریان یا ولتاژ نقطه نول، شناسایی عدم تعادل، نوسانات و تحلیل کیفیت توان به آسانی قابل انجام است.

2. مونیتورینگ راه‌اندازی موتورها و ژنراتورها:

   با استفاده از توابع Trigger و Pre-Trigger، امکان ثبت جریان راه‌اندازی و رخدادهای گذرای ابتدای کارکرد ماشین‌های الکتریکی وجود دارد.

3. پایش رویدادهای گذرای شبکه قدرت و برق اضطراری:

   نوسانات، ولتاژهای ضربه‌ای، قطع و وصل ناگهانی سیستم‌ها و رخدادهای خاص به سرعت شناسایی و ثبت می‌شوند.

4. انعطاف بی‌نظیر در محیط‌های صنعتی سخت و آزمایشگاه‌ها:

   مقاومت بالا در برابر ضربه، دما و ولتاژهای بالا دستگاه را مناسب سه شیفت کاری و آزمون‌های طولانی‌مدت یا پیمایشی می‌کند.

5. ارزیابی کیفیت انرژی، ثبت پدیده‌های اتفاقی و سنجش زمان واقعی:

   تحلیل وقایع پیکریابی برق، ارزیابی سیستم‌های UPS و دیزل ژنراتورهای برق اضطراری با جزئیات کامل و دقت بالا امکان‌پذیر است.

6. تسهیل در نگهداری، بهره‌برداری و سرویس دوره‌ای سیستم‌ها:

   جمع‌آوری داده برای تهیه گزارش‌های نگهداری، بهبود بهره‌وری عملیات و آنالیزهای مبتنی بر داده‌های واقعی به سادگی انجام می‌گیرد.

مموری رکوردر Hioki MR8880 با قدرت ثبت سریع داده، چهار کانال کاملاً ایزوله، دامنه ولتاژی وسیع تا 600 ولت، امکانات پیشرفته Trigger و Pre-Trigger، قابلیت کار در محیط‌های چالش برانگیز، حافظه گسترده، امکانات ورودی و خروجی کامل و طراحی مقاوم، یک ابزار حیاتی برای هر مهندس، تکنسین، محقق و پیمانکار حوزه برق و صنعت است.

نصب، راه‌اندازی و کاربری ساده، تجهیز دستگاه به تمامی امکانات پایه و اضافی مورد نیاز، انتقال امن داده‌ها به رایانه یا پرینتر و پشتیبانی از زبان‌های مختلف، MR8880 را به یک همکار مطمئن برای هر پروژه صنعتی و تحقیقاتی بدل می‌کند. چه نیازمند ثبت نوسانات شبکه قدرت باشید، چه در پی پایش کیفیت انرژی، راه‌اندازی موتورهای صنعتی یا ثبت پدیده‌های گذرای خطوط توزیع، مموری رکوردر Hioki MR8880 تمام ابزار لازم را در اختیار شما می‌گذارد تا با اطمینان و دقت داده‌ها را جمع‌آوری، تحلیل و مستندسازی کنید.
