مموری رکوردر هیوکی سری Hioki 8861

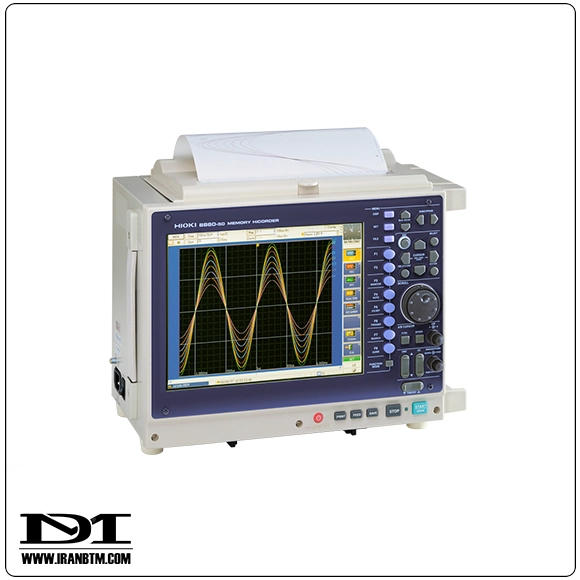

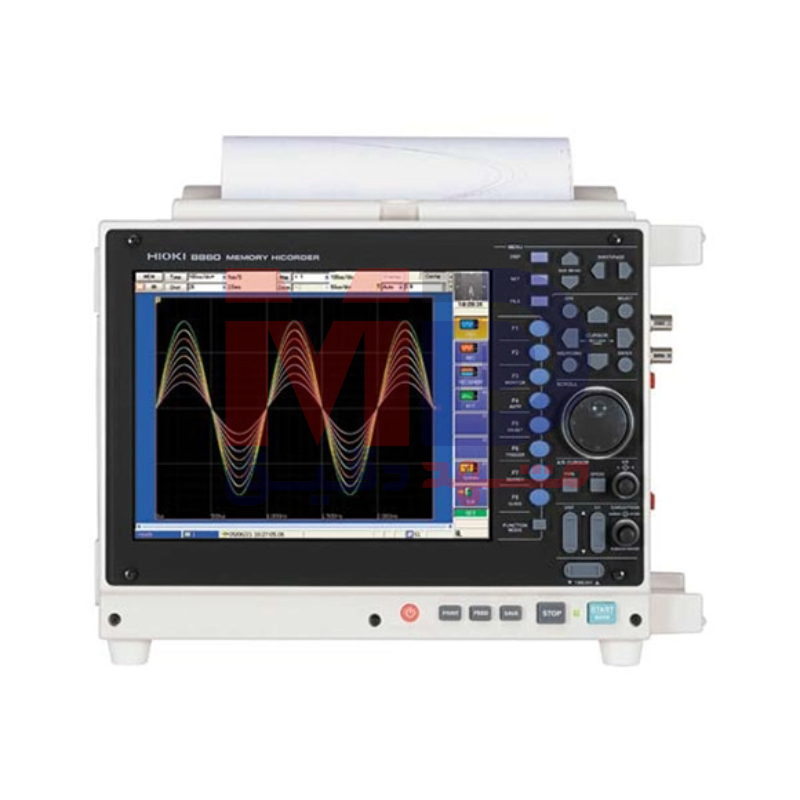

معرفی مموری رکوردر Hioki 8861

مموری رکوردر Hioki 8861 یک ابزار بی‌رقیب برای اندازه‌گیری، پایش و ثبت همزمان انواع سیگنال‌های فیزیکی و الکتریکی از جمله ولتاژ، جریان، دما، ارتعاش، وزن، شتاب و سرعت دوران می‌باشد. قابلیت ایزولاسیون کامل بین کانال‌ها و هر کانال نسبت به زمین، موجب می‌شود کاربر بتواند پدیده‌های مختلف را به طور همزمان و بدون نگرانی از بروز نویز یا تداخل بین کانال‌ها ثبت نماید. ویژگی منحصربفرد Plug-and-Play در ماژول‌های ورودی، باعث شده تا این مموری رکوردر برای کاربردهای متنوعی مانند پایش منابع تغذیه صنعتی، تحلیل خطای تجهیزات الکتریکی، ارزیابی شارژرهای خودروهای برقی و بررسی سرعت مسیر نقاله‌های صنعتی به آسانی مورد استفاده قرار گیرد.

ابعاد گسترده قابلیت‌های این دستگاه، امکان توسعه آن تا ۳۲ کانال آنالوگ استاندارد (و حتی تا ۱۲۸ کانال با استفاده از ماژول 8958) به همراه ۱۶ کانال منطقی مستقل، بزرگترین نیاز پروژه‌های صنعتی در پایش موازی تجهیزات و قطعات مختلف را برآورده کرده است. حضور راهکارهای ثبت داده با سرعت‌بالا، تحلیل فرکانسی (FFT)، قابلیت ذخیره مستقیم داده روی حافظه داخلی و خارجی، ارتباطات مدرن (LAN، USB) و نمایشگر رنگی بزرگ، Hioki 8861 را به یک مرکز عملیاتی سیار و یا ثابت قدرتمند در خطوط تولید و آزمایشگاه‌های پیشرفته تبدیل ساخته‌اند.

ویژگی ها و قابلیت های این دستگاه:

۱. ثبت چندکاناله واقعی و بدون تداخل

برخلاف بسیاری از مموری رکوردرهای بازار که یا محدود به تعداد کمی کانال بوده یا از لحاظ ایزولاسیون با مشکل روبرو هستند، در Hioki 8861 قابلیت ثبت همزمان روی ۳۲ کانال آنالوگ همراه با ۱۶ کانال منطقی (Logic)، و حتی ارتقاء تا ۱۲۸ کانال آنالوگ با ماژول توسعه 8958 وجود دارد. بدین ترتیب کاربر می‌تواند داده‌های چند قطعه یا سیستم را به طور همزمان، تحت سناریوهای پیچیده و واقعی ثبت نماید.

۲. پشتیبانی از طیف گسترده حسگرها و پارامترها

این مموری رکوردر تنها به سیگنال‌های الکتریکی محدود نیست. امکان دریافت داده از حسگرهای مختلف مانند سنسور دما، سنسور جریان، مبدل‌های وزن و فشار، حسگر شتاب و ارتعاش، و بسیاری دیگر وجود دارد. همین مزیت موجب شده تا 8861، ابزاری یکپارچه برای تست‌های چندحوزه‌ای و همکاری تیم‌های بین‌رشته‌ای در پروژه‌های صنعتی و تحقیقاتی باشد.

۳. ورودی کاملا ایزوله

تمامی کانال‌های ورودی، اعم از آنالوگ و منطقی، نه تنها نسبت به یکدیگر بلکه از زمین نیز کاملا ایزوله هستند. همین امر خطر تخریب مدار یا ایجاد حلقه‌های جریان ناخواسته را از بین می‌برد و ایمنی نیروی انسانی و تجهیزات را تضمین می‌کند.

۴. پردازشگر سریع و قابلیت واکنش بی‌درنگ

تعویض پردازنده در مدل جدید، موجب شده نرم‌افزار داخلی دستگاه (فرمان‌پذیری، ثبت سیگنال، نمایش نمودارها، ذخیره و نقل و انتقال داده‌ها) با سرعت و دقتی تحسین‌برانگیز در اختیار کاربر باشد. حتی در ثبت داده با تعداد کانال بالا و بارگذاری همزمان عملکردها، دستگاه بدون کاهش سرعت و کندی عمل می‌نماید.

۵. قابلیت Plug-and-Play برای ماژول‌های ورودی

سیستم ماژولار و قابلیت نصب سریع ماژول‌های ورودی با امکان تشخیص خودکار، انعطاف‌پذیری حدأکثری را به کاربر ارائه می‌دهد. بسته به نوع پروژه (مثلاً اندازه‌گیری ولتاژهای بالا یا دما یا جریان)، کافی است ماژول مورد نیاز به دستگاه متصل گردد تا بی‌درنگ قابل استفاده باشد.

۶. سرعت نمونه‌برداری فوق‌العاده بالا

در استفاده از ماژول پرسرعت 8956، سرعت نمونه‌برداری هر کانال به ۲۰ میلیون نمونه در ثانیه (20 MS/s) می‌رسد. این قابلیت برای ثبت رخدادهای گذرا در تجهیزات قدرت، تست‌های سویچینگ و سنجش‌های لحظه‌ای پدیده‌ها اهمیت بالایی دارد.

۷. دامنه و دامنه‌بندی دقیق و متنوع

قابلیت انتخاب ۱۲ دامنه مختلف روی هر کانال، از ۵ میلی‌ولت تا ۲۰ ولت بر هر تقسیم، با وضوح بی‌نظیر 1/100 روی هر رنج، امکان اندازه‌گیری دقیق‌ترین تغییرات سیگنال را فراهم می‌کند.

۸. حفاظت فوق‌العاده بالا از ورودی‌ها

هر ورودی دستگاه، امکان تحمل مستقیم سیگنال DC 400V را دارا می‌باشد که با استفاده از ماژول‌های مناسب می‌تواند برای اندازه‌گیری ولتاژهای بالا در سیستم‌های قدرت مورد استفاده قرار گیرد.

۹. تحلیل سیگنال و قابلیت‌های فنی حرفه‌ای

خدماتی نظیر ثبت سریع (MEM)، ثبت زمان واقعی (REC)، ثبت ترکیبی MEM & REC (پوشش همزمان هر دو حالت)، تحلیل فرکانسی (FFT)، ذخیره آنی داده‌ها روی حافظه و تحلیل بلادرنگ، این دستگاه را برای فعالیت‌های عیب‌یابی، توسعه و تحقیق به ابزار حرفه‌ای بدل نموده است.

۱۰. گزینه‌های متنوع ثبت و ذخیره داده

ظرفیت حافظه داخلی دستگاه تا ۸۰ گیگابایت است و به سه ورودی USB 2.0 برای ذخیره‌سازی سریع و انتقال داده مجهز است. امکان ثبت داده‌ها به طور مستقیم روی هارد داخلی، فلش USB و حتی پرینتر حرارتی A4 یا A6 (در صورت نصب ماژول پرینتر) وجود دارد.

مشخصات فنی و مزیت‌های کاربردی مموری رکوردر Hioki 8861

ظرفیت بی‌نظیر و امکان ارتقا

Hioki 8861 دارای حداکثر ۸ جایگاه برای ماژول‌های ورودی است که هر یک می‌تواند یک ورودی خاص (ولتاژ، جریان، دما،…) را دربر گیرد. این رکوردر به طور استاندارد تا ۳۲ کانال آنالوگ و ۱۶ کانال منطقی را پوشش می‌دهد. با افزوده شدن ماژول 8958، این تعداد تا ۱۲۸ کانال آنالوگ افزایش می‌یابد؛ راهکاری مناسب برای کاربردهایی مانند مانیتورینگ همزمان ده‌ها سنسور صنعتی یا آزمایش برد مدارهای پیچیده.

دامنه اندازه‌گیری گسترده و دقت فوق‌العاده

دامنه هر کانال به کمک ماژول مناسب، از ۵ میلی‌ولت تا ۲۰ ولت روی هر تقسیم تغییرپذیر است. این انعطاف‌پذیری موجب می‌شود بتوان حتی کوچک‌ترین نوسانات ولتاژی یا سیگنال‌های فوق‌العاده ضعیف را به‌خوبی و بدون اعوجاج ثبت نمود.

قابلیت ثبت موج‌های فرکانس بالا تا ۱۰ مگاهرتز

در Hioki 8861، هر کانال قادر به ثبت سیگنال از DC تا ۱۰ مگاهرتز است که این موضوع برای تست‌های سویچینگ قدرت، بررسی کیفیت برق، پدیده‌های گذرا در سامانه‌های قدرت و آزمایش‌های تحقیقاتی کاملاً کافی است.

زمان‌بندی و نرخ نمونه‌برداری فوق سریع

زمان محور (Time Axis) دستگاه در عملکرد مموری، از ۵ میکروثانیه تا ۵ دقیقه بر هر تقسیم قابل تنظیم است؛ این یعنی می‌توان رویداد‌های خیلی سریع گذرا یا تغییرات بلندمدت را با نرخ و عمق دلخواه ثبت کرد.

حافظه ذخیره‌سازی وسیع و قابلیت توسعه منحصر به فرد

حافظه دستگاه به طور استاندارد به گونه‌ای است که برای ثبت ۱ یا ۲ کانال بیشینه به ۳۲ مگاورد (۱۲ بیت × ۳۲ میلیون واژه در هر کانال) و برای ۳۲ کانال به ۲ مگاورد کاهش می‌یابد. این ظرفیت با نصب برد حافظه اضافه تا ۳۲ برابر قابل افزایش می‌باشد که پاسخگوی ثبت‌های طولانی‌مدت است.

صفحه نمایش بزرگ و خوانا

نمایشگر رنگی ۱۰.۴ اینچی نوع SVGA-TFT با رزولوشن ۸۰۰×۶۰۰، اطلاعات را با وضوح کامل نمایش داده و امکان مشاهده همزمان چندین سیگنال روی یک اسکرین را به کاربر می‌دهد.

اتصالات کامل برای انتقال و دریافت داده

اتصالات USB 2.0، شبکه LAN سریع، خروجی مانیتور (D-sub 15 pin)، امکان انتقال داده به کامپیوتر و مانیتور خارجی را فراهم می‌آورد. گرچه این مدل فاقد درگاه GP-IB است، اما امکانات داده‌برداری از طریق سایر پورت‌ها جبران شده است.

تامین انرژی قابل اعتماد و منعطف

دستگاه قابلیت تغذیه با برق AC از ۱۰۰ تا ۲۴۰ ولت (۵۰/۶۰ هرتز) و یا برق ۱۲ ولت DC را (توسط واحد تغذیه اختیاری مدل 9684 که لازم است در کارخانه نصب گردد) داراست که آن را قابل استفاده در آزمایشگاه، کارگاه و حتی محیط‌های سیار می‌سازد.

کاربردها و نقش مموری رکوردر Hioki 8861 در صنعت و تحقیق

پایش و عیب‌یابی خطوط برق صنعتی

در صنعت برق، کنترل کیفی شبکه‌ها، آشکارسازی خطا در خطوط انتقال و بررسی اعوجاجات یا گذرای‌های شبکه امری حیاتی است. با ثبت سیگنال همزمان از ده‌ها نقطه می‌توان وقوع خطا را در کسری از ثانیه پیدا کرد.

تست سیستم‌های قدرت و ترانسفورماتورها

برای ثبت شارش جریان و ولتاژ لحظه‌ای در تست ترانسفورماتور، سیستم‌های فیدر، تاخیر کلیدزنی و قطع و وصل‌های سریع نیازمند سیستمی هستیم که نه تنها سرعت نمونه‌برداری بالا، بلکه ایزولاسیون قوی و تحمل ولتاژ زیاد را داشته باشد.

آزمایشگاه‌های تحقیقاتی دانشگاهی و مراکز پژوهشی

ثبت و تحلیل داده‌های چندکاناله از حسگرهای مختلف در پروژه‌های تحقیقاتی مرتبط با انرژی‌های تجدیدپذیر، سیستم‌های قدرت هوشمند، رباتیک، خودروسازی مدرن و قطعات نیمه‌هادی، به ابزاری منعطف و قابل اطمینان همچون Hioki 8861 نیاز دارد.

صنعت خودروسازی و شارژر خودروهای برقی

در تست و توسعه شارژرهای خودروهای برقی، پایش چندین سیگنال ولتاژ، جریان، دما، و حتی ارتعاش و شتاب لازم است. قابلیت ثبت همزمان این پارامترها، کار رویت و تحلیل مسایل را بسیار ساده‌تر می‌کند.

بررسی و تحلیل عملکرد نقاله‌های صنعتی

امکان اتصال سنسور سرعت و شتاب و اندازه‌گیری دقیق تغییرات زمان واقعی، به مهندسین بهره‌بردار کمک می‌کند تا فرآیندهای تولید را بهینه و توقفات ناگهانی یا اشکالات عملیاتی را پیش‌بینی کنند.

آنالیز و بررسی اختلالات الکترومغناطیسی

در صنعت الکترونیک و برق، بررسی مد دقیق و با سرعت بالا برای آشکارسازی پدیده‌هایی نظیر نوسانات گذرا، ولتاژهای اضافی، افت ناگهانی یا پیک‌های جریان، ضروری است. Hioki 8861 با سرعت بالا و آپشن‌های مختلف در دامنه ورودی، شرایط ویژه صنایع حساس را به‌خوبی پاسخ می‌دهد.

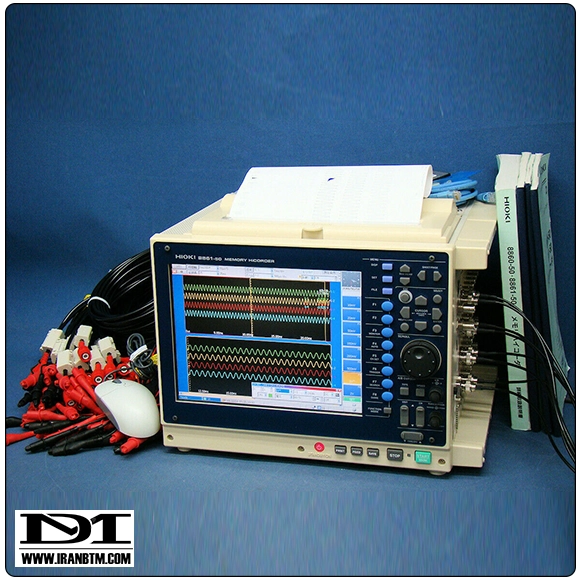

لوازم جانبی و امکانات کاربردی

همراه دستگاه لوازم زیر به صورت استاندارد عرضه می‌شود:

• دفترچه راهنمای سریع (Quick Start Manual)
• راهنمای ماژول‌های ورودی
• دفترچه دستورالعمل جامع
• مکمل تحلیل و ارتباطات
• دیسک نرم‌افزار WaveViewer Wv و جدول دستورات ارتباطی
• کابل برق
• برچسب شناسایی کانال‌های ورودی
• فریت کلمپ مخصوص کابل شبکه LAN

با توجه به نوع کاربرد می‌توان انواع پرینتر حرارتی (کاغذ A4 یا A6)، ماژول‌های ورودی گوناگون و حافظه اضافه را روی دستگاه نصب کرد.

طراحی و ساختار دستگاه

بدنه مستحکم با ابعاد ۳۳۰ میلیمتر عرض، ۲۵۰ میلیمتر ارتفاع و عمق ۲۸۴.۵ میلیمتر (بدون پرینتر)، و وزن ۱۰.۵ کیلوگرم، حمل و نقل و نصب دستگاه روی رک یا میز کار را تسهیل می‌کند. دستگاه در عین مقاوم بودن، بسیار زیبا و انسانی محور طراحی شده و پنل کنترل آن، کاربری همه‌جانبه حتی در محیط‌های صنعتی سخت را تضمین می‌کند.

امکانات نرم‌افزاری و ارتباطی پیشرفته

نرم‌افزار WaveViewer و قابلیت ارتباط شبکه، انتقال و تحلیل داده‌های ثبت‌شده را به رایانه یا سرور محلی امکان‌پذیر می‌کند. سهولت درج، برچسب‌گذاری و بایگانی داده‌ها و نیز فرمان‌پذیری از راه دور، مدیریت پروژه‌های بزرگ را ساده و مطمئن می‌سازد.

جمع‌بندی: چرا Hioki 8861 مناسب‌ترین انتخاب است؟

اگر نیازمند دستگاهی هستید که بتواند نه فقط سیگنال‌های ولتاژ و جریان معمولی، بلکه همزمان پدیده‌هایی چون دما، ارتعاش، وزن، شتاب و سرعت را ثبت و تحلیل کند و اطمینان کامل از عدم انتقال نویز و تداخل بین کانال‌ها داشته باشید، Hioki 8861 Memory Recorder راه حل نهایی شماست.

این دستگاه برای آزمایشگاه‌های پژوهشی، خطوط مونتاژ و تست صنعتی، سیستم‌های مانیتورینگ هوشمند و آنالیز کیفی تجهیزات زیربنایی برق و قدرت، ابزار اصلی افزایش بهره‌وری و کیفیت داده‌هاست.

Hioki 8861 فراتر از یک اسیلوسکوپ، فراتر از یک ثبت‌گر داده، و بستری پویا برای مدیریت کامل پروژه‌های اندازه‌گیری، پایش و تحلیل است؛ محصولی با عمر طولانی، پشتیبانی مطمئن از برند Hioki ژاپن و سرمایه‌گذاری آینده‌نگرانه برای مجموعه‌هایی که کیفیت، دقت و امنیت داده‌ها برایشان اولویت دارد.
