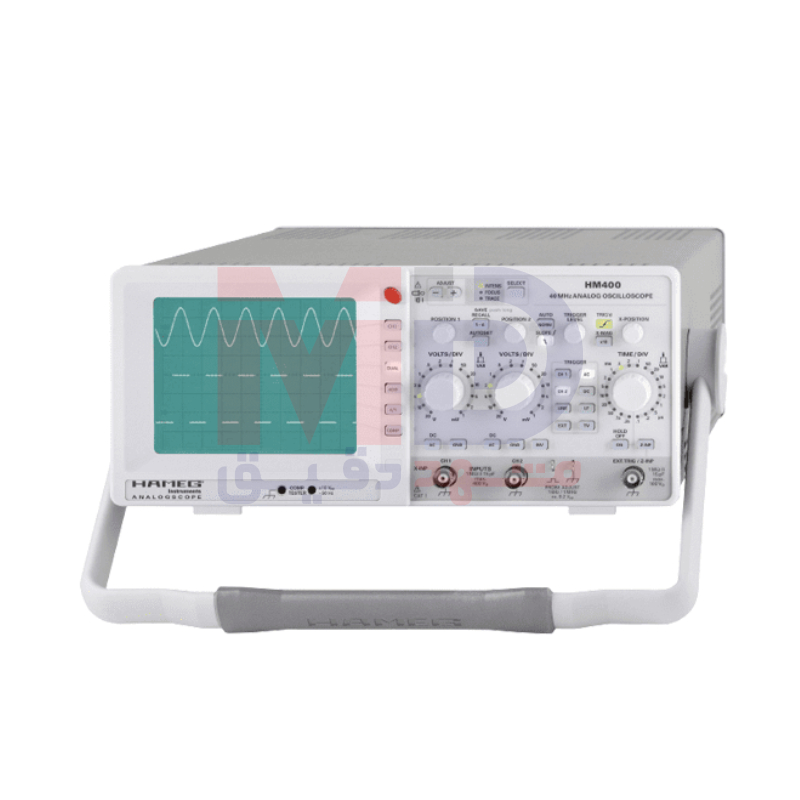

اسیلوسکوپ 40 مگاهرتز رومیزی هامگ مدل HAMEG HM-400

معرفی اسیلوسکوپ HAMEG HM-400

اسیلوسکوپ HAMEG HM-400 یک ابزار اندازه‌گیری الکترونیکی است که برای نمایش و تحلیل سیگنال‌های الکتریکی در حوزه‌ی زمان استفاده می‌شود. این اسیلوسکوپ آنالوگ با داشتن ویژگی‌های پیشرفته و عملکرد قابل اعتماد، به عنوان یک ابزار ضروری در آزمایشگاه‌های الکترونیک، تعمیرگاه‌ها، مراکز آموزشی و صنایع مختلف شناخته می‌شود. در این مقاله به بررسی جامع و دقیق این محصول می‌پردازیم.

اسیلوسکوپ HAMEG HM-400 با پهنای باند 40 مگاهرتز و دو کانال آنالوگ، یک ابزار ایده‌آل برای مشاهده و تحلیل سیگنال‌های الکتریکی با فرکانس متوسط است. این اسیلوسکوپ با داشتن حساسیت بالا و محدوده‌ی ولتاژ ورودی گسترده، امکان اندازه‌گیری سیگنال‌های ضعیف و قوی را فراهم می‌کند. طراحی مستحکم و کاربرپسند این اسیلوسکوپ، آن را به یک انتخاب مناسب برای استفاده در محیط‌های مختلف تبدیل کرده است.

بررسی ویژگی های این دستگاه:

اسیلوسکوپ HAMEG HM-400 دارای ویژگی‌های متعددی است که آن را از سایر اسیلوسکوپ‌های آنالوگ متمایز می‌کند. در ادامه به بررسی مهم‌ترین ویژگی‌های این محصول می‌پردازیم:

پهنای باند 40 مگاهرتز

پهنای باند 40 مگاهرتز این اسیلوسکوپ، امکان اندازه‌گیری سیگنال‌های الکتریکی با فرکانس تا 40 مگاهرتز را فراهم می‌کند. این پهنای باند برای بسیاری از کاربردهای الکترونیکی، از جمله تحلیل مدارهای صوتی، تصویری، دیجیتال و آنالوگ کافی است.

دو کانال آنالوگ

داشتن دو کانال آنالوگ به کاربر امکان می‌دهد تا دو سیگنال مختلف را به طور همزمان مشاهده و مقایسه کند. این ویژگی برای تحلیل مدارهای پیچیده و مقایسه‌ی سیگنال‌های ورودی و خروجی بسیار مفید است.

محدوده‌ی زمانی گسترده

محدوده‌ی زمانی گسترده از 100 نانوثانیه بر تقسیم تا 0.2 ثانیه بر تقسیم، امکان مشاهده سیگنال‌های با فرکانس بالا و پایین را فراهم می‌کند. با استفاده از قابلیت بزرگنمایی X تا 10 نانوثانیه بر تقسیم، می‌توان جزئیات دقیق‌تری از سیگنال‌های سریع را مشاهده کرد.

حساسیت و محدوده‌ی ولتاژ ورودی بالا

اسیلوسکوپ HAMEG HM-400 با داشتن حساسیت بالا و محدوده‌ی ولتاژ ورودی گسترده، امکان اندازه‌گیری سیگنال‌های ضعیف و قوی را فراهم می‌کند. این اسیلوسکوپ با ضریب انحراف 1 میلی‌ولت بر تقسیم تا 20 ولت بر تقسیم و قابلیت تغییر تا 50 ولت بر تقسیم، امکان اندازه‌گیری ولتاژهای مختلف را فراهم می‌کند.

تقویت‌کننده‌های اندازه‌گیری کم نویز

تقویت‌کننده‌های اندازه‌گیری کم نویز با دقت پالس بالا و حداقل انحراف، سیگنال‌های ورودی را با کمترین اعوجاج تقویت می‌کنند. این ویژگی باعث می‌شود تا سیگنال‌های اندازه‌گیری شده دقیق‌تر و قابل اعتمادتر باشند.

تریگر پیک به پیک

تریگر پیک به پیک برای تریگر پایدار در محدوده‌ی 0 تا 50 مگاهرتز با سطح سیگنال 0.5 تقسیم (تا 80 مگاهرتز با 1 تقسیم)، امکان تریگر دقیق و پایدار سیگنال‌ها را فراهم می‌کند. این ویژگی به کاربر امکان می‌دهد تا سیگنال‌های پیچیده را به راحتی تریگر کرده و مشاهده کند.

ذخیره‌سازی و فراخوانی تنظیمات

قابلیت ذخیره‌سازی و فراخوانی تنظیمات دستگاه، امکان ذخیره‌ی 6 تنظیم مختلف دستگاه را فراهم می‌کند. این ویژگی به کاربر امکان می‌دهد تا تنظیمات مورد نظر خود را ذخیره کرده و در صورت نیاز به سرعت فراخوانی کند.

حالت‌های نمایش Yt و XY

حالت‌های نمایش Yt (ولتاژ بر حسب زمان) و XY (نمایش دو سیگنال به صورت X و Y) با ورودی Z برای مدولاسیون شدت، امکان مشاهده و تحلیل سیگنال‌ها را در حالت‌های مختلف فراهم می‌کنند.

تست قطعات

قابلیت تست قطعات با تستر قطعات (اندازه‌گیری شبکه‌ی دو ترمینالی) برای استفاده در تعمیرگاه‌ها و مراکز خدماتی، امکان تست و عیب‌یابی قطعات الکترونیکی را فراهم می‌کند.

مصرف برق پایین و بدون فن

مصرف برق پایین و عدم نیاز به فن، باعث کاهش هزینه‌های انرژی و افزایش طول عمر دستگاه می‌شود.

مشخصات فنی اسیلوسکوپ HAMEG HM-400

اسیلوسکوپ HAMEG HM-400 دارای مشخصات فنی دقیق و قابل اعتماد است که آن را به یک ابزار حرفه‌ای برای تحلیل سیگنال تبدیل می‌کند. در ادامه به بررسی مهم‌ترین مشخصات فنی این محصول می‌پردازیم:

انحراف عمودی

• حالت‌های عملکرد: کانال 1 یا 2 به تنهایی، کانال‌های 1 و 2 (متناوب یا خرد شده)، جمع یا تفریق کانال 1 و کانال 2
• معکوس کردن: کانال 2
• حالت X-Y: بله
• حساسیت: 1 میلی‌ولت بر تقسیم تا 20 ولت بر تقسیم (با توالی 1-2-5 ± 5%)، متغیر (غیر کالیبره): >2.5:1 تا ›50V/div.
• امپدانس ورودی: 1 مگااهم || 15 پیکوفاراد
• کوپلینگ ورودی: DC، AC، GND (زمین)
• حداکثر ولتاژ ورودی: 400 ولت (DC + پیک AC)

تریگر

• حالت خودکار (پیک به پیک): 5 هرتز تا 50 مگاهرتز (=0.5 تقسیم)، 50 مگاهرتز تا 80 مگاهرتز (=1 تقسیم)
• حالت نرمال با کنترل سطح: 0 تا 50 مگاهرتز (=0.5 تقسیم)، 50 مگاهرتز تا 80 مگاهرتز (=1 تقسیم)
• شیب: صعودی یا نزولی
• کوپلینگ: AC (5 هرتز تا 80 مگاهرتز)، DC (0 تا 80 مگاهرتز)، LF (0 تا 1.5 کیلوهرتز)
• نشانگر تریگر: LED
• تریگر خارجی:
  • امپدانس ورودی: 1 مگااهم || 15 پیکوفاراد
  • سیگنال تریگر خارجی: 0.3 ولت پیک به پیک = 5 ولت
    • DC: (0 تا 50 مگاهرتز)
    • AC: (20 هرتز تا 50 مگاهرتز)
  • حداکثر ولتاژ ورودی: 100 ولت (DC + پیک AC)
• جداکننده‌ی همگام‌سازی فعال TV: فیلد و خط، +/-

انحراف افقی

• حالت خودکار (پیک به پیک):
  • عمومی: 0.2 ثانیه بر تقسیم تا 100 نانوثانیه بر تقسیم (توالی 1-2-5)
  • دقت: ± 3%
  • متغیر (غیر کالیبره): > 2.5:1 تا > 1.25 ثانیه بر تقسیم
• بزرگنمایی x 10:
  • محدوده‌ی اندازه‌گیری: تا 10 نانوثانیه بر تقسیم
  • دقت: ± 5%
• زمان Hold-off: متغیر تا تقریباً 10 : 1

حالت XY

• پهنای باند:
  • تقویت‌کننده‌ی X: 0 تا 2.5 مگاهرتز (-3dB)
• شیفت فاز XY:
  • < 3°: < 120 کیلوهرتز

عملیات/قرائت/کنترل

• دستی: از طریق کنترل‌ها و دکمه‌ها
• Autoset: تنظیم خودکار پارامترهای مرتبط با سیگنال
• ذخیره و فراخوانی: 6 تنظیم پارامتر دستگاه

تست قطعه

• ولتاژ تست: تقریباً 7 ولت RMS (مدار باز)
• جریان تست: حداکثر 7 میلی‌آمپر RMS (اتصال کوتاه)
• فرکانس تست: تقریباً 50 هرتز
• اتصال تست: 2 جک موز 4 میلی‌متری Ø
• مدار تست: یک سیم مدار تست از طریق زمین حفاظتی (PE) زمین شده است.

متفرقه

• CRT: D14-363GY, 8 x 10 تقسیم با شبکه‌ی داخلی
• ولتاژ شتاب: تقریباً 2 کیلوولت
• چرخش ردیابی: قابل تنظیم بر روی پنل جلویی
• ورودی Z (مدولاسیون شدت): حداکثر + 5 ولت (TTL)، 10 کیلوهرتز
• خروجی تنظیم پروب: سیگنال موج مربعی 1 کیلوهرتز / 1 مگاهرتز تقریباً 0.2 ولت پیک به پیک
  • (tr <5ns) برای تنظیم پروب
• منبع تغذیه (برق اصلی): 105/253 ولت، 50/60 هرتز ± 10٪، CAT II
• مصرف برق: تقریباً 30 وات در 230 ولت / 50 هرتز
• کلاس ایمنی: کلاس ایمنی I (EN61010-1)
• حداکثر رطوبت نسبی: 5٪ -80٪ (غیر متراکم)
• دما:
  • عملکرد: +5 درجه سانتیگراد تا +40 درجه سانتیگراد
  • ذخیره سازی: -20 درجه سانتیگراد تا +70 درجه سانتیگراد
• ابعاد فیزیکی:
  • اندازه: 285 x 125 x 380 میلی‌متر (11.2 x 4.9 x 14.96 اینچ)
• وزن: 4.8 کیلوگرم (10.6 پوند)

کاربردهای اسیلوسکوپ HAMEG HM-400

اسیلوسکوپ HAMEG HM-400 با قابلیت‌ها و ویژگی‌های متنوع، در صنایع مختلف و برای کاربردهای گوناگون مورد استفاده قرار می‌گیرد. در ادامه به بررسی مهم‌ترین کاربردهای این محصول می‌پردازیم:

آموزش الکترونیک

اسیلوسکوپ HAMEG HM-400 به دلیل سادگی استفاده و قیمت مناسب، یک ابزار ایده‌آل برای آموزش الکترونیک در مدارس و دانشگاه‌ها است. دانشجویان می‌توانند با استفاده از این اسیلوسکوپ، اصول اندازه‌گیری سیگنال‌ها و تحلیل مدارها را یاد بگیرند.

تعمیر و نگهداری

اسیلوسکوپ HAMEG HM-400 برای تعمیر و نگهداری تجهیزات الکترونیکی در تعمیرگاه‌ها و مراکز خدماتی مورد استفاده قرار می‌گیرد. تکنسین‌ها می‌توانند با استفاده از این اسیلوسکوپ، عیب‌یابی مدارها و تست قطعات را انجام دهند.

تحقیق و توسعه

اسیلوسکوپ HAMEG HM-400 برای تحقیق و توسعه در آزمایشگاه‌ها و مراکز تحقیقاتی مورد استفاده قرار می‌گیرد. محققان می‌توانند با استفاده از این اسیلوسکوپ، سیگنال‌های پیچیده را تحلیل کرده و رفتار مدارها را بررسی کنند.

تولید و کنترل کیفیت

اسیلوسکوپ HAMEG HM-400 برای تولید و کنترل کیفیت تجهیزات الکترونیکی در خطوط تولید مورد استفاده قرار می‌گیرد. مهندسان می‌توانند با استفاده از این اسیلوسکوپ، عملکرد تجهیزات را بررسی کرده و از صحت عملکرد آن‌ها اطمینان حاصل کنند.

مزایای استفاده از اسیلوسکوپ HAMEG HM-400

استفاده از اسیلوسکوپ HAMEG HM-400 مزایای متعددی برای کاربران به همراه دارد. در ادامه به بررسی مهم‌ترین مزایای این محصول می‌پردازیم:

قیمت مناسب

اسیلوسکوپ HAMEG HM-400 با توجه به ویژگی‌ها و قابلیت‌هایی که ارائه می‌دهد، دارای قیمت مناسبی است. این ویژگی باعث می‌شود تا این اسیلوسکوپ برای بسیاری از کاربران قابل دسترس باشد.

سهولت استفاده

اسیلوسکوپ HAMEG HM-400 با طراحی کاربرپسند و رابط کاربری ساده، استفاده آسانی را برای کاربران فراهم می‌کند. این ویژگی به کاربران امکان می‌دهد تا بدون نیاز به آموزش‌های پیچیده، از این اسیلوسکوپ استفاده کنند.

قابلیت اطمینان

اسیلوسکوپ HAMEG HM-400 با استفاده از قطعات با کیفیت و طراحی مستحکم، قابلیت اطمینان بالایی را ارائه می‌دهد. این ویژگی باعث می‌شود تا کاربران بتوانند با اطمینان از این اسیلوسکوپ برای اندازه‌گیری و تحلیل سیگنال‌ها استفاده کنند.

دوام بالا

اسیلوسکوپ HAMEG HM-400 با طراحی مقاوم در برابر ضربه و شرایط محیطی سخت، دوام بالایی را ارائه می‌دهد. این ویژگی باعث می‌شود تا کاربران بتوانند از این اسیلوسکوپ در محیط‌های مختلف استفاده کنند.

اسیلوسکوپ HAMEG HM-400 با پهنای باند 40 مگاهرتز و دو کانال آنالوگ، یک ابزار قدرتمند و قابل اعتماد برای تحلیل سیگنال‌های الکتریکی است. این اسیلوسکوپ با داشتن ویژگی‌های پیشرفته و عملکرد قابل اعتماد، به عنوان یک ابزار ضروری در آزمایشگاه‌های الکترونیک، تعمیرگاه‌ها، مراکز آموزشی و صنایع مختلف شناخته می‌شود. قیمت مناسب، سهولت استفاده، قابلیت اطمینان و دوام بالا از جمله مزایای استفاده از این اسیلوسکوپ است.
