آمپرسنج 1000 آمپر AC اکستچ با قابلیت اتورنج
آمپرمتر یا آمیتر (Ammeter) بنا به تعریف ابزاری است که به منظور اندازه گیری جریان مدار استفاده میشود، واحد اندازه گیری جریان الکتریکی آمپر (A) میباشد، تجهیزاتی که جریانهای کوچکتر را اندازه گیری میکنند با نام میلی آمپرمتر و میکرو آمپرمتر شناخته میشوند، عملکرد آمپرمترهای اولیه تحت تاثیر میدان مغناطیسی زمین بوده است، در اواخر قرن نوزدهم میلادی عملکرد آمپرمترها توسعه پیدا کرد به صورتی که قادر به اندازه گیری دقیق جریان سیستمهای قدرت در هر وضعیتی بودند، در سال 1820 هانس کریستین اریستد رابطه ای بین جریان الکتریکی و میدان مغناطیسی و مولفه های فیزیکی کشف کرد، در این آزمایش سوزن قطب نما را در کنار سیم حامل جریان قرار داد و تغییرات ناشی از افزایش و کاهش جریان را ثبت نمود این رابطه سبب ساخت گالوانومتر شد.
کلمپ متر نشت یاب Digital جریان AC اکستچ
آمپرمتر ها امروزی به دو نوع آمپر متر آنالوگ و دیجیتال تقسیم می شوند که نوع آنالوگ آن قدیمی تر است و جای خود را به آمپرمتر دیجیتال داده است، آمپرمتر های امروزی از نظر کاربرد و ظاهر به انواع آمپرمتر تابلویی دیجیتال، آمپرمتر تابلویی آنالوگ – آمپرمتر دیجیتال رومیزی – آمپرمتر انبری یا کلمپ آمپرمتر – آمپرمتر دیجیتال ساده و غیره نام برد، کمپانی آمریکایی Extech که از سال 1971 در زمینه تولید تجهیزات تست و اندازه گیری فعالیت دارد، به دلیل کیفیت بالای محصولاتش به یکی از قوی ترین کمپانی ها در این زمینه تبدیل شده است، این کمپانی در دسته بندی کلمپ آمپر مترها یک تجهیز با کیفیت با نام Extech EX810 تولید کرده است ، که در ادامه به بررسی این تجهیز خواهیم پرداخت.

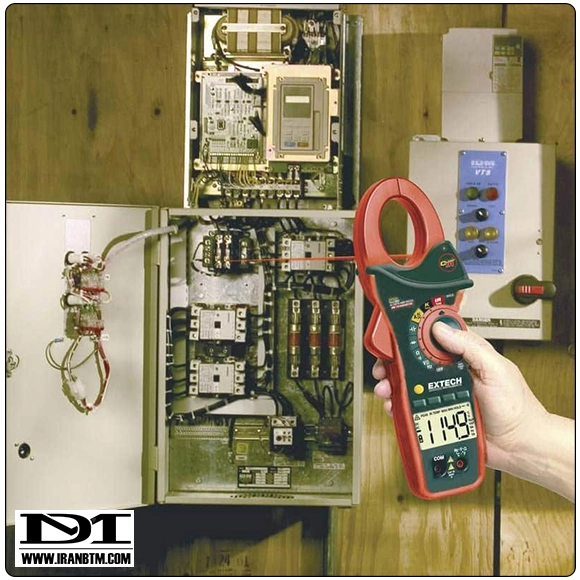

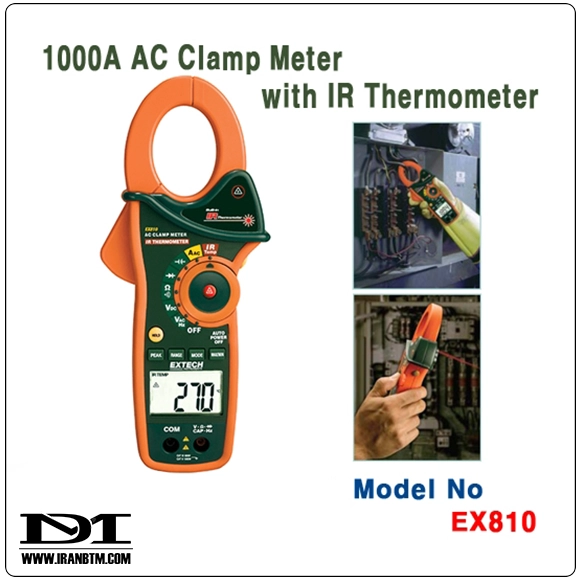

آمپرمتر کلمپی با دماسنج Extech IR سری EX810
این متر گیره دار AC دارای دماسنج مادون قرمز غیر تماسی داخلی میباشد، کلمپ متر EX810 دارای یک دماسنج مادون قرمز داخلی با اشاره گر لیزری برای اندازه گیری سطح بدون تماس از 58- تا 518 درجه فارنهایت (50- تا 270 درجه سانتیگراد) است، این آمپر متر جریان AC را تا 1000 آمپر با حداکثر وضوح 0.1 آمپر اندازه گیری می کند، همچنین دارای فک 1.7 اینچی است که در اطراف هادی ها تا 750 MCM قرار می گیرد، ویژگی Peak hold جریان های هجومی موتور و سایر نوسانات را جذب می کند و نیز عملکردهای نگهداری داده و خاموش شدن خودکار را دارد.
ویژگیها و امکانات کلمپ آمپر متر
- صفحه نمایش با نور پس زمینه 4000 عدد
- ویژگی Auto ranging با دکمه محدوده دستی
- ویژگی ها عبارتند از: Data Hold و Min/Max، خاموش شدن خودکار
- عملکردهای مولتی متر شامل ولتاژ AC/DC، جریان متناوب، مقاومت، ظرفیت، فرکانس، دیود و تداوم است
مشخصات فنی آمپرمتر دیجیتال EX810 اکستچ
- مقاومت ؛ 0.1 تا 40MΩ
- جریان AC ؛ 0.1 تا 1000A
- ظرفیت ؛ 0.001nF تا 40000μF
- ولتاژ AC ؛ 0.1 میلی ولت تا 600 ولت
- ولتاژ DC ؛ 0.1 میلی ولت تا 600 ولت
- فرکانس ؛ 0.001 کیلوهرتز تا 4 کیلوهرتز
- دمای IR ؛ -58 تا 518 درجه فارنهایت (50- تا 270 درجه سانتیگراد)
