گیره سنج ولتاژ غیرتماسی اکستچ MA150 AC
کلمه آمپر Ampere واحد پایه و بین المللی si اندازه گیری جریان الکتریکی است به افتخار آندره ماری آمپر Ampère (1836-1775) پدر علم الکترودینامیک نام گذاری شده است بر اساس تعریف یک آمپر برابر با عبور یک کولن بار الکتریکی از سطح مقطع در یک ثانیه است.
آمپرمترهای با مغناطیس یا آهنربای متحرک اساساً همانند آمپرمترهای با سیمپیچ متحرک عمل میکنند با این تفاوت که سیمپیچ در این حالت نقش متر را دارد و یک آهنربای دائمی عقربه را حرکت میدهد آمپرمترهای با آهنرباهای متحرک قادرند جریانهای بزرگتری نسبت به آمپرمترهای با سیمپیچ متحرک اندازهگیری کنند، زیرا در این آمپرمترها سیمپیچ میتواند از سیمهای ضخیمتری ساخته شود و نیازی نیست جریان توسط فنرهای نازک یا «فنر رقاصک» (HairSpring) منتقل شود در واقع برخی از آمپرمترها در این دسته اصلاً دارای فنر نیستند و در عوض از یک آهنربای ثابت برای تأمین نیروی بازگرداننده استفاده میکنند.
آمپرمتر با سیمپیچ متحرک یا PMMC چیست؟
این آمپرمتر دارای آهنرباهای دائمی است در این آمپرمتر قسمت رسانا بین قطب دائمی آهنربا قرار میگیرد و با انحراف مغناطیسی کار میکند، طریقه کار بدین صورت است که با عبور جریان از قسمت رسانا، نیروی مکانیکی به آن وارد میشود و چون این قسمت به سیم پیچ متحرک متصل است عقربه روی صفحه شروع به حرکت میکند از این نوع آمپرمتر فقط برای اندازهگیری جریان مستقیم استفاده میشود و هنگامی که منبعهای تغذیه پلهای یکسوکننده هستند میتوان از این آمپر متر در سیستمهای AC نیز استفاده کرد.
گالوانومتر D’Arsonval یک آمپرمتر با سیمپیچ متحرک است این آمپرمتر از انحراف مغناطیسی استفاده میکند یعنی جریان عبوری از یک سیمپیچ باعث حرکت سیمپیچ در میدان مغناطیسی میشود، شکل مدرن این دستگاه توسط ادوارد وستون ساخته شد که در آن از دو فنر مارپیچ برای تأمین نیروی بازگرداننده استفاده میکردند.
بررسی کلمپ آمپرمتر دیجیتال Extech MA150
شکاف هوای ثابت بین هسته آهن و قطبهای آهنربای دائمی باعث میشود که مقیاس انحراف به صورت خطی با جریان متناسب باشد. از آنجا که میدان مغناطیسی قطبی است عقربه دستگاه برای هر جهت جریان به صورت مخالف عمل میکند از این رو یک آمپرمتر جریان مستقیم به نوع اتصال حساس است بیشتر آمپرمترها با یک ترمینال مثبت علامت گذاری شدهاند اما بعضی از آنها ترمینال صفر نیز دارند و میتوانند جریانها را در هر دو جهت نمایش دهند.

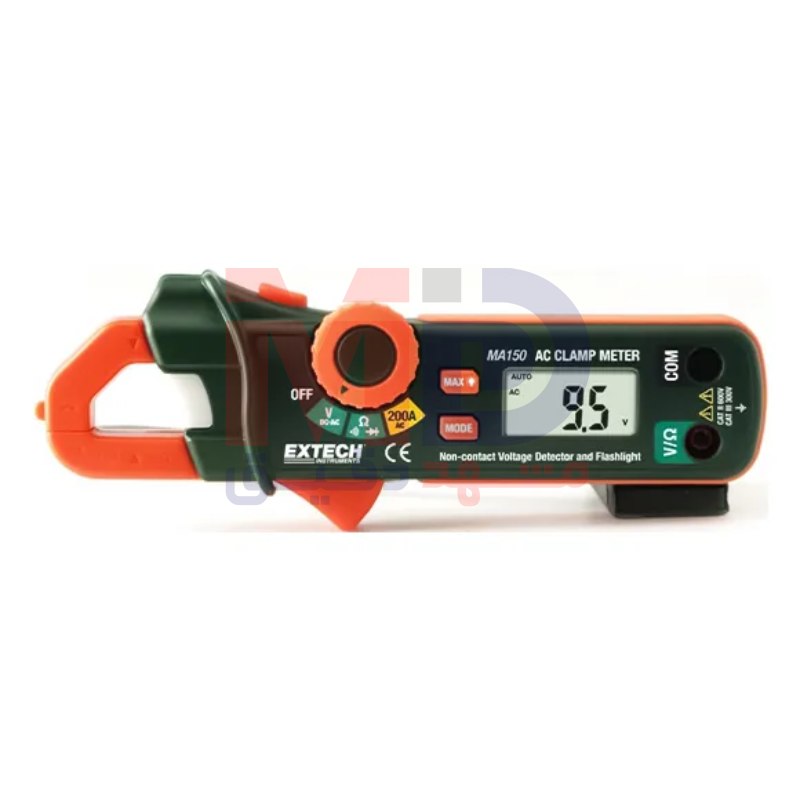

(MA150 200A Mini AC Clamp Meter+NCV Detector) آمپر سنج AC با اندازه جمع و جور با آشکارساز ولتاژ متناوب داخلی و چراغ قوه میباشد این مینی گیره سنج یک آشکارساز ولتاژ متناوب بدون تماس داخلی و چراغ قوه LED سفید روشن را ارائه می دهد آمپر متر MA-150 جریان AC را تا 200 آمپر با وضوح 0.1 آمپر اندازه گیری می کند همچنین ولتاژ و مقاومت AC/DC را اندازه گیری می کند، فک 0.7 اینچی در اطراف هادی ها تا 300 MCM قرار می گیرد اندازه جمع و جور امکان ورود به فضاهای تنگ را فراهم می کند و همچنین قابلیت خاموش شدن خودکار، نگه داشتن اطلاعات و نشانگر کم بودن باتری را دارد.
مشخصات فنی کلمپ متر Extech MA150
- ولتاژ AC غیر تماسی/600 ولت
- حداکثر وضوح 100 میلی آمپر
- حداکثر وضوح 0.1 میلی ولت
