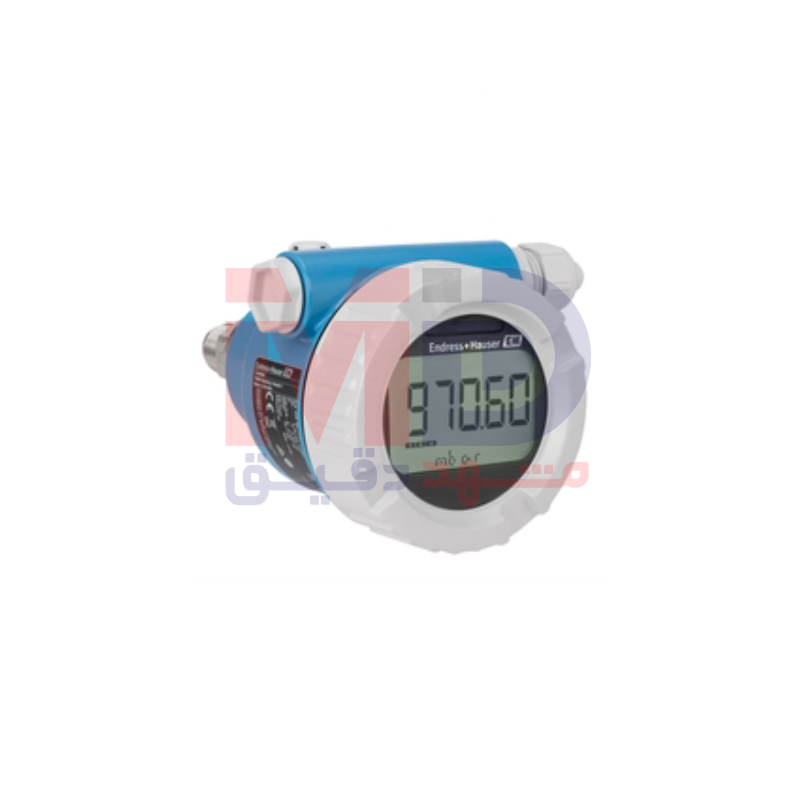

معرفی کلی گیج فشار Endress+Hauser PMP51B
گیج فشار Endress+Hauser PMP51B یکی از پیشرفتهترین ترانسمیترهای فشار نسل جدید Cerabar است که با هدف ارائه دقت بالا، ایمنی فرآیند و سهولت بهرهبرداری در صنایع مختلف طراحی شده است. این تجهیز ترکیبی از طراحی مکانیکی مستحکم، الکترونیک هوشمند و نرمافزار کاربرپسند را در اختیار مهندسان قرار میدهد و بهگونهای توسعه یافته که پاسخگوی نیازهای پیچیده فرآیندهای صنعتی مدرن باشد. PMP51B نهتنها یک ابزار اندازهگیری فشار است، بلکه یک راهکار کامل برای مدیریت بهتر داراییها، کاهش ریسکهای عملیاتی و افزایش دسترسپذیری واحدهای صنعتی محسوب میشود.
جایگاه PMP51B در نسل جدید Cerabar
PMP51B متعلق به نسل جدید Cerabar است که تمرکز اصلی آن بر دیجیتالیسازی، کاهش خطاهای انسانی و افزایش شفافیت اطلاعات تجهیزات ابزار دقیق میباشد. در این نسل، علاوه بر افزایش دقت اندازهگیری، قابلیتهایی مانند راهاندازی هوشمند، تستهای ایمنی هدایتشده و نگهداری مبتنی بر وضعیت تجهیز اضافه شده است. این رویکرد جدید موجب میشود برنامهریزی توقفهای دورهای واحدهای صنعتی دقیقتر، سریعتر و با ریسک کمتر انجام شود.
حوزه کاربرد یا Field of Application
این ترانسمیتر فشار برای اندازهگیری فشار مطلق و فشار گیج در مایعات و گازها طراحی شده و مناسب طیف وسیعی از کاربردهای صنعتی است. PMP51B در صنایع شیمیایی، نفت و گاز، نیروگاهها، صنایع غذایی و دارویی، صنایع معدنی و سیستمهای آب و فاضلاب بهطور گسترده مورد استفاده قرار میگیرد. مقاومت بالا در برابر شرایط محیطی سخت و قابلیت کار در فشارهای بالا، آن را به انتخابی ایدهآل برای فرآیندهای حیاتی تبدیل کرده است.
تمرکز بر کاهش خطاهای سیستمی
یکی از اهداف اصلی طراحی PMP51B کاهش خطاهای سیستمی و عملیاتی است. این تجهیز از راهاندازی بدون خطا برای کاربردهای SIL پشتیبانی میکند و با تستهای ایمنی هدایتشده توسط ابزار، احتمال بروز اشتباه انسانی را به حداقل میرساند. این ویژگی نقش مهمی در افزایش ایمنی کلی واحد صنعتی و جلوگیری از توقفهای ناخواسته دارد.
نرمافزار پیشرفته و کاربرپسند
نرمافزار داخلی PMP51B بهگونهای طراحی شده که کار با دستگاه را ساده و شفاف کند. ویزاردهای شهودی و گامبهگام کاربر را در فرآیند راهاندازی اولیه، تنظیم پارامترها و تستهای ایمنی هدایت میکنند. این طراحی باعث میشود حتی کاربران با تجربه کمتر نیز بتوانند دستگاه را با اطمینان کامل راهاندازی و بهرهبرداری کنند.
راهاندازی و تست ایمنی هوشمند
در PMP51B فرآیند Commissioning و Proof Testing بهصورت هدایتشده انجام میشود. این موضوع بهویژه در کاربردهای ایمنیمحور اهمیت بالایی دارد، زیرا تمام مراحل بهصورت ساختارمند و قابل ردیابی اجرا میشوند. در نتیجه، زمان راهاندازی کاهشیافته و کیفیت تستهای ایمنی افزایش پیدا میکند.
کنترل محلی و از راه دور
یکی از مهمترین مزایای PMP51B امکان بهرهبرداری و کنترل از راه دور است. این ترانسمیتر میتواند از طریق یک اپلیکیشن موبایل و با استفاده از ارتباط بلوتوث امن کنترل شود. این قابلیت به کاربران اجازه میدهد بدون نیاز به حضور مستقیم در کنار تجهیز و بدون توقف فرآیند، تنظیمات و بررسی وضعیت دستگاه را انجام دهند.
مزیت کنترل بیسیم در محل فرآیند
کنترل بیسیم PMP51B با استفاده از SmartBlue App باعث کاهش خطرات ایمنی میشود، بهخصوص زمانی که تجهیز در نقاط صعبالعبور یا ارتفاع نصب شده باشد. این قابلیت همچنین از بروز حوادث در حین بررسیهای میدانی جلوگیری میکند و حفاظت از نیروی انسانی و تجهیزات را بهبود میبخشد.
محدوده اندازهگیری فشار
گیج فشار Endress+Hauser PMP51B قادر است فشار را تا ۴۰۰ بار معادل ۶۰۰۰ psi اندازهگیری کند. این محدوده وسیع باعث میشود دستگاه برای کاربردهای فشار پایین تا بسیار بالا مورد استفاده قرار گیرد و نیاز به چندین نوع ترانسمیتر مختلف در یک سایت کاهش یابد.
اصل اندازهگیری فشار
اصل اندازهگیری در PMP51B مبتنی بر اندازهگیری فشار مطلق و گیج است. فشار اعمالشده به دیافراگم فلزی مستقیماً به سلول اندازهگیری منتقل شده و به سیگنال الکتریکی دقیق و پایدار تبدیل میشود. این روش تضمین میکند که تغییرات فشار با دقت بالا و پاسخ سریع ثبت شوند.
مشخصات ساختاری و ویژگی کلی
PMP51B یک ترانسمیتر فشار با غشای فلزی است که برای اندازهگیری دقیق فشار در مایعات و گازها طراحی شده است. این تجهیز قابلیت استفاده به همراه دیافراگم سیل را دارد و از ویزاردهای ساده و شفاف برای راهاندازی بهره میبرد که تجربه کاربری بسیار مطلوبی فراهم میکند.
دقت اندازهگیری مرجع
دقت PMP51B در نسخه استاندارد تا ±۰٫۰۷۵ درصد و در نسخه Platinum تا ±۰٫۰۵۵ درصد میرسد. این سطح دقت بالا، دستگاه را برای فرآیندهای حساس و کاربردهایی که نیاز به کنترل دقیق فشار دارند، کاملاً مناسب میسازد.
پایداری بلندمدت اندازهگیری
این ترانسمیتر از نظر پایداری بلندمدت عملکرد بسیار قابلاطمینانی دارد. میزان رانش اندازهگیری برابر با ۰٫۱ درصد از URL در سال، ۰٫۲ درصد در پنج سال و ۰٫۲۵ درصد در ده سال است. این ویژگی موجب کاهش دفعات کالیبراسیون و در نتیجه کاهش هزینههای نگهداری میشود.
دمای فرآیند قابل تحمل
PMP51B در حالت استاندارد قادر به کار در بازه دمایی منفی ۴۰ تا مثبت ۱۲۵ درجه سانتیگراد است. در صورت استفاده از دیافراگم سیل، این بازه به منفی ۷۰ تا مثبت ۴۰۰ درجه سانتیگراد افزایش مییابد که امکان استفاده از دستگاه در فرآیندهای دما بالا را فراهم میکند.
دمای محیط کاری
محدوده دمای محیط قابل تحمل برای PMP51B از منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد است. این ویژگی تضمین میکند که تجهیز حتی در شرایط محیطی بسیار سخت نیز عملکرد پایدار و دقیق داشته باشد.
محدوده سلول اندازهگیری
سلول اندازهگیری PMP51B محدودهای از ۴۰۰ میلیبار تا ۴۰۰ بار معادل ۶ تا ۶۰۰۰ psi را پوشش میدهد. این گستره وسیع انعطافپذیری بالایی در انتخاب و پیکربندی دستگاه ایجاد میکند.
کوچکترین بازه قابل کالیبراسیون
کوچکترین اسپن قابل کالیبراسیون در PMP51B برابر با ۲۰ میلیبار یا ۰٫۳ psi است. این قابلیت اندازهگیری دقیق تغییرات فشار بسیار کوچک را امکانپذیر میکند.
مقاومت در برابر خلأ
این گیج فشار دارای مقاومت در برابر خلأ تا ۵۰ میلیبار معادل ۰٫۷۲۵ psi است که استفاده از آن را در فرآیندهایی با احتمال ایجاد فشار منفی ایمن میسازد.
نسبت تورنداون
حداکثر نسبت تورنداون PMP51B برابر با ۱۰۰ به ۱ است. این نسبت بالا، قابلیت تنظیم رنج اندازهگیری را بدون افت دقت افزایش میدهد.
حد اضافهفشار مجاز
حداکثر فشار قابل تحمل PMP51B برابر با ۶۰۰ بار یا ۹۰۰۰ psi است. این ویژگی حفاظت بالایی در برابر نوسانات ناگهانی فشار و شوکهای فرآیندی ایجاد میکند.
ولتاژ تغذیه
ولتاژ تغذیه PMP51B در نسخههای Ex d، Ex e و Non-Ex برابر با ۱۰٫۵ تا ۳۵ ولت DC است. در نسخه ذاتی امن Ex i این مقدار ۱۰٫۵ تا ۳۰ ولت DC میباشد که امکان استفاده ایمن در مناطق خطرناک را فراهم میکند.
اتصالات فرآیندی رزوهای
این تجهیز از اتصالات رزوهای متنوعی پشتیبانی میکند که شامل G1/2 تا G2، R1/2، MNPT3/4 تا MNPT2 و FNPT1/2 میشود. این تنوع باعث میشود دستگاه بهراحتی در خطوط لوله مختلف نصب گردد.
اتصالات فلنجی
PMP51B همچنین با اتصالات فلنجی DN25 تا DN80 و NPS یک تا سه اینچ قابل ارائه است. این نوع اتصال برای خطوط فشار بالا و کاربردهای صنعتی سنگین بسیار مناسب است.
اتصالات بهداشتی
برای کاربردهای بهداشتی، این ترانسمیتر با اتصالات فرآیندی خاص بهداشتی عرضه میشود تا از تجمع آلودگی و نقاط مرده جلوگیری شود و الزامات صنایع غذایی و دارویی را برآورده سازد.
جنس دیافراگم فرآیندی
دیافراگم فرآیندی PMP51B از متریالهای متنوعی مانند 316L، Alloy C، تانتال، مونل و PTFE ساخته میشود که سازگاری شیمیایی بالا با سیالات مختلف را تضمین میکند.
جنس گسکت
گسکت استفادهشده در این تجهیز از جنس PTFE است که مقاومت شیمیایی عالی و دوام بالا در شرایط فرآیندی مختلف دارد.
سیال پرکننده
سیالات پرکننده PMP51B شامل روغن سیلیکون، روغن خنثی، روغن گیاهی و روغنهای مخصوص دما بالا یا پایین هستند. انتخاب سیال مناسب باعث بهبود دقت و پایداری اندازهگیری میشود.
جنس بدنه
بدنه PMP51B از آلومینیوم ساخته شده است که ضمن وزن مناسب، مقاومت مکانیکی و حفاظتی بالایی در محیطهای صنعتی ایجاد میکند.
ارتباطات و خروجیها
این ترانسمیتر فشار از خروجیهای ۴ تا ۲۰ میلیآمپر، ۴ تا ۲۰ میلیآمپر HART، PROFINET با Ethernet-APL و بلوتوث بیسیم پشتیبانی میکند. این تنوع ارتباطی یکپارچهسازی دستگاه با سیستمهای کنترلی مختلف را بسیار ساده میسازد.
فناوری بلوتوث و SmartBlue
قابلیت ارتباط بلوتوث و استفاده از SmartBlue App امکان بهرهبرداری، پارامترگذاری و نگهداری دستگاه را بدون نیاز به قطع فرآیند فراهم میکند. این ویژگی نقش مهمی در افزایش ایمنی و کاهش زمان توقف دارد.
تأییدیهها و گواهینامهها
PMP51B دارای گواهیهای معتبر بینالمللی شامل ATEX، IEC Ex، CSA C/US و NEPSI است که استفاده از آن را در مناطق مستعد خطر امکانپذیر میکند.
تأییدیههای ایمنی
این دستگاه مطابق با الزامات ایمنی SIL طراحی شده و برای استفاده در حلقههای ایمنی فرآیند کاملاً مناسب است.
تأییدیههای طراحی
PMP51B دارای تأییدیههای طراحی EN10204-3.1، NACE MR0175 و NACE MR0103 است و برای محیطهای خورنده و صنایع نفت و گاز گزینهای مطمئن محسوب میشود.
تأییدیههای بهداشتی
این ترانسمیتر از تأییدیههای بهداشتی برخوردار است که آن را برای صنایع غذایی، نوشیدنی و دارویی مناسب میسازد.
تأییدیههای دریایی
PMP51B دارای تاییدیههای دریایی است و میتواند در کاربردهای دریایی و فراساحلی با اطمینان مورد استفاده قرار گیرد.
تأییدیه آب آشامیدنی
وجود تأییدیه NSF امکان استفاده از این تجهیز در سیستمهای مرتبط با آب آشامیدنی را فراهم میسازد.
ویژگیهای خاص و نوآورانه
از ویژگیهای خاص PMP51B میتوان به بهرهبرداری و نگهداری از طریق بلوتوث با SmartBlue App، وجود RFID TAG برای شناسایی سریع و قابلیت Plug & Play اشاره کرد که نصب و راهاندازی دستگاه را بسیار ساده میکند.
جمعبندی نهایی
گیج فشار Endress+Hauser PMP51B یک ترانسمیتر فشار دیجیتال، دقیق و ایمن از نسل جدید Cerabar است که با ترکیب دقت بالا، پایداری بلندمدت، ارتباطات پیشرفته و قابلیتهای هوشمند، پاسخگوی نیازهای امروز و آینده صنایع فرآیندی میباشد. این تجهیز انتخابی ایدهآل برای مهندسانی است که به دنبال افزایش ایمنی، کاهش هزینههای نگهداری و بهینهسازی عملکرد فرآیندهای صنعتی خود هستند.
