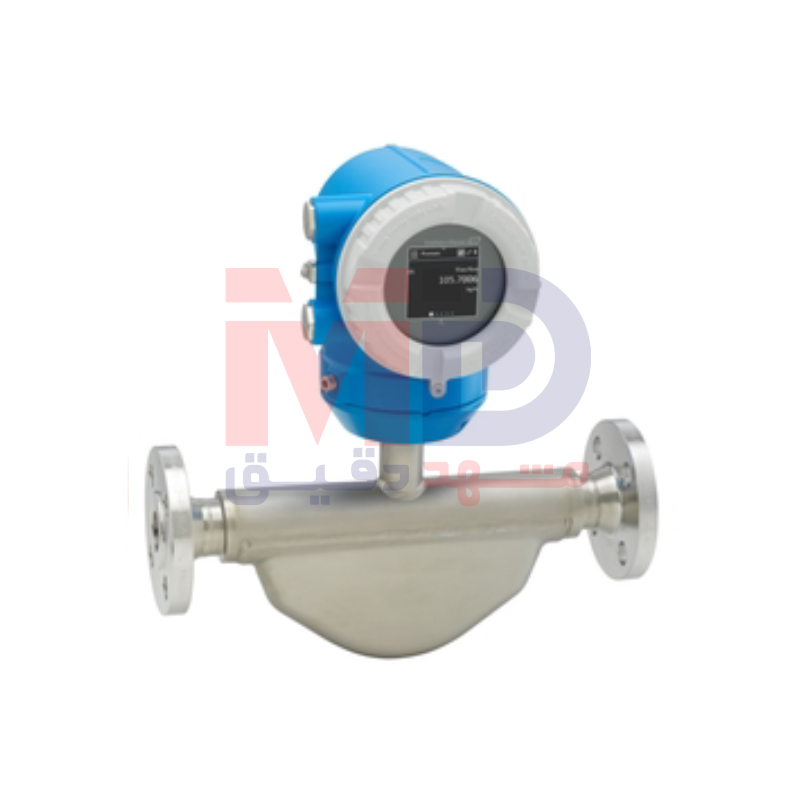

فلومتر الکترومغناطیسی Endress+Hauser K 10

معرفی کلی فلومتر Endress+Hauser K 10

فلومتر Endress+Hauser K 10 که در خانواده فلومترهای جرمی Promass K قرار می‌گیرد، یک راهکار اقتصادی، دقیق و قابل اعتماد برای اندازه‌گیری دبی جرمی در کاربردهای عمومی و فرآیندهای پایه صنعتی است. این دستگاه با تکیه بر اصل اندازه‌گیری کوریولیس، امکان اندازه‌گیری مستقیم دبی جرمی مایعات و گازها را بدون وابستگی به خواص فیزیکی سیال فراهم می‌آورد. Promass K 10 به‌گونه‌ای طراحی شده است که در عین سادگی سخت‌افزاری و نرم‌افزاری، کیفیت شناخته‌شده Endress+Hauser را در کل چرخه عمر تجهیز، از طراحی مهندسی و نصب تا راه‌اندازی، بهره‌برداری و سرویس، حفظ کند. این فلومتر انتخابی منطقی برای کاربرانی است که به دنبال حداقل هزینه مالکیت، سادگی عملکرد و دقت قابل اتکا در کاربردهای یوتیلیتی و فرآیندهای پایه هستند.

حوزه کاربرد و ماهیت فرآیندها

فلومتر Promass K 10 برای اندازه‌گیری مایعات و گازها در فرآیندهای یوتیلیتی و کاربردهای ساده طراحی شده است؛ فرآیندهایی که در آن‌ها معمولاً سیالاتی نظیر آب، هوا، گازهای فرآیندی، سوخت‌ها و سایر سیالات رایج صنعتی جریان دارند. این دستگاه به‌ویژه در نقاطی از سیستم که استفاده از فلومترهای مکانیکی مرسوم رایج بوده، به عنوان جایگزینی مدرن و دقیق مطرح می‌شود. Promass K 10 بدون نیاز به طول لوله مستقیم در ورودی و خروجی، امکان نصب در فضاهای محدود را فراهم کرده و در عین حال از دقت و پایداری بالاتری نسبت به فلومترهای مکانیکی برخوردار است. این ویژگی، آن را برای واحدهای انرژی، تأسیسات صنعتی، خطوط جانبی فرآیند و کاربردهای عمومی کارخانه‌ای به گزینه‌ای جذاب تبدیل می‌کند.

اصل اندازه‌گیری کوریولیس و استقلال متروالوژیکی

مبنای عملکرد فلومتر Endress+Hauser K 10، اصل کوریولیس است؛ اصلی که امکان اندازه‌گیری مستقیم دبی جرمی را مستقل از چگالی، ویسکوزیته، دما و فشار سیال فراهم می‌سازد. به دلیل این استقلال متروالوژیکی، نتایج اندازه‌گیری Promass K 10 در شرایط متغیر فرآیندی بسیار پایدار باقی می‌ماند و نیازی به اعمال ضرایب تصحیح پیچیده ندارد. این مزیت به‌خصوص در کاربردهایی با تغییرات دمایی یا ترکیب سیال محسوس، نقش مهمی در حفظ کیفیت داده‌های اندازه‌گیری ایفا می‌کند و باعث می‌شود این فلومتر نسبت به فناوری‌های مبتنی بر حجم یا سرعت جریان، عملکرد قابل اعتمادتری داشته باشد.

طراحی سنسور و مشخصات مکانیکی

سنسور فلومتر Promass K 10 از نوع دو لوله‌ای کامپکت است که برای دستیابی به تعادل دینامیکی مناسب و دقت پایدار طراحی شده است. این طراحی فشرده علاوه بر کاهش فضای موردنیاز برای نصب، مقاومت مکانیکی مناسبی در برابر تنش‌های فرآیندی ایجاد می‌کند. حداکثر دمای مجاز سیال در این فلومتر تا ۱۵۰ درجه سانتی‌گراد و حداکثر فشار فرآیندی تا ۱۰۰ بار تعریف شده است که آن را برای طیف وسیعی از کاربردهای صنعتی استاندارد مناسب می‌سازد. محدوده قطر اسمی قابل پشتیبانی از DN ۸ تا DN ۸۰ است و امکان استفاده از دستگاه را در لوله‌های کوچک و متوسط صنعتی فراهم می‌کند.

متریال در تماس با سیال و بدنه

در Promass K 10، متریال‌های انتخاب‌شده به‌گونه‌ای هستند که دوام بالا، مقاومت شیمیایی مناسب و انطباق با استانداردهای صنعتی تضمین شود. لوله اندازه‌گیری از جنس ۱.۴۵۳۹ (۹۰۴L) ساخته شده است که مقاومت مناسبی در برابر خوردگی و محیط‌های خورنده دارد. اتصالات فرآیندی از استنلس استیل ۱.۴۴۰۴ (۳۱۶/۳۱۶L) انتخاب شده‌اند که یکی از رایج‌ترین و مطمئن‌ترین متریال‌ها در صنایع فرآیندی به شمار می‌رود. بدنه سنسور از فولاد ضدزنگ ۱.۴۳۰۱ (۳۰۴) ساخته شده و محفظه ترانسمیتر از جنس AlSi10Mg پوشش‌دار است که استحکام مکانیکی و حفاظت محیطی مناسبی را فراهم می‌کند.

متغیرهای اندازه‌گیری و کاهش نقاط اندازه‌گیری

یکی از مزایای کلیدی فلومتر Endress+Hauser K 10، اندازه‌گیری چندمتغیره است. این دستگاه قادر است دبی جرمی، دما، دبی حجمی، دبی حجمی تصحیح‌شده و در صورت انتخاب آپشن مربوطه، دانسیته سیال را به‌طور هم‌زمان اندازه‌گیری کند. این قابلیت باعث می‌شود تعداد نقاط اندازه‌گیری موردنیاز در فرآیند کاهش یابد و نیازی به نصب تجهیزات مجزای اندازه‌گیری دما یا چگالی نباشد. کاهش تجهیزات جانبی، علاوه بر کاهش هزینه‌های سرمایه‌گذاری اولیه، منجر به ساده‌سازی طراحی سیستم ابزار دقیق و افزایش قابلیت اطمینان کلی فرآیند می‌شود.

دقت اندازه‌گیری و عملکرد متروالوژیکی

Promass K 10 با وجود ماهیت اقتصادی، از دقت اندازه‌گیری قابل توجهی برخوردار است. خطای اندازه‌گیری دبی جرمی مایعات در حالت استاندارد ±۰٫۵ درصد و در صورت انتخاب آپشن دقت بالا ±۰٫۱۵ درصد است. برای اندازه‌گیری دبی جرمی گازها، دقت ±۰٫۷۵ درصد ارائه می‌شود. این سطح از دقت برای کاربردهای یوتیلیتی و فرآیندهای پایه کاملاً مناسب بوده و در بسیاری از موارد برتری محسوسی نسبت به فلومترهای مکانیکی ایجاد می‌کند. محدوده اندازه‌گیری دبی جرمی از صفر تا ۱۸۰٬۰۰۰ کیلوگرم بر ساعت تعریف شده است که گستره وسیعی از نیازهای صنعتی را پوشش می‌دهد.

ترانسمیتر، نمایشگر و کاربری

ترانسمیتر Promass K 10 با تمرکز بر سهولت استفاده و بهره‌برداری بهینه طراحی شده است. این دستگاه می‌تواند به نمایشگر LCD رنگی ۲٫۴ اینچی با قابلیت لمس و چرخش خودکار مجهز شود که امکان مشاهده مقادیر اندازه‌گیری و انجام تنظیمات را به‌صورت ساده و سریع فراهم می‌کند. در کاربردهایی که ارتباط HART یا Modbus RS485 مورد استفاده قرار می‌گیرد، این نمایشگر لمسی نقش مهمی در تسریع راه‌اندازی و عیب‌یابی ایفا می‌کند. علاوه بر این، امکان پیکربندی و بهره‌برداری از طریق Bluetooth و با استفاده از اپلیکیشن SmartBlue فراهم شده است که دسترسی به تنظیمات دستگاه را بدون نیاز به باز کردن محفظه فراهم می‌سازد.

راه‌اندازی ساده و فناوری Heartbeat

یکی از نقاط قوت اصلی Promass K 10، راه‌اندازی ساده و صرفه‌جویانه در زمان است. پارامتردهی هدایت‌شده، چه در مرحله طراحی و چه در محل نصب، باعث می‌شود خطاهای انسانی کاهش یابد و دستگاه در کوتاه‌ترین زمان ممکن وارد مدار شود. علاوه بر این، بهره‌گیری از Heartbeat Technology امکان انجام تأیید صحت عملکرد دستگاه را بدون نیاز به خارج کردن آن از فرآیند فراهم می‌کند. این فناوری به افزایش قابلیت اطمینان اندازه‌گیری، کاهش توقف‌های ناخواسته و افزایش فاصله بین دوره‌های کالیبراسیون کمک شایانی می‌نماید.

خروجی‌ها و ارتباطات صنعتی

فلومتر Endress+Hauser K 10 از نظر ارتباطات، انعطاف‌پذیری بالایی دارد. خروجی‌های آن شامل ۴ تا ۲۰ میلی‌آمپر HART به‌صورت اکتیو یا پسیو، خروجی پالس، فرکانس و سوئیچ است. همچنین امکان ارتباط از طریق Modbus RS485 و IO-Link فراهم شده است که یکپارچه‌سازی آسان با سیستم‌های کنترل مدرن را تضمین می‌کند. پشتیبانی از IO-Link به‌ویژه در زیرساخت‌های اتوماسیون جدید، امکان تبادل داده‌های تشخیصی و پارامتری را به‌صورت دیجیتال و استاندارد فراهم می‌سازد و هزینه‌های سیم‌کشی و مهندسی را کاهش می‌دهد.

شرایط محیطی، حفاظتی و تغذیه

Promass K 10 برای عملکرد قابل اطمینان در شرایط محیطی متنوع طراحی شده است. محدوده دمای سیال از منفی ۴۰ تا مثبت ۱۵۰ درجه سانتی‌گراد و محدوده دمای محیط در حالت استاندارد از منفی ۲۰ تا مثبت ۶۰ درجه سانتی‌گراد است. درجه حفاظت دستگاه IP66/IP67 مطابق با Type 4X تعریف شده که مقاومت بالایی در برابر نفوذ گردوغبار و آب ایجاد می‌کند. تغذیه الکتریکی دستگاه می‌تواند از DC ۲۴ ولت یا AC ۱۰۰ تا ۲۳۰ ولت تأمین شود و در مناطق غیرخطرناک امکان استفاده از تغذیه ترکیبی AC/DC نیز وجود دارد.

تأییدیه‌ها، استانداردها و الزامات قانونی

فلومتر Endress+Hauser K 10 دارای مجموعه کاملی از تأییدیه‌ها و گواهی‌نامه‌های بین‌المللی است. این دستگاه برای استفاده در مناطق خطرناک دارای تأییدیه‌هایی نظیر ATEX، IECEx، cCSAus، EAC، NEPSI، INMETRO، IND Ex، JPN، UK Ex و KC می‌باشد. کالیبراسیون دستگاه در مراکز معتبر و مطابق با ISO/IEC 17025 انجام می‌شود و فناوری Heartbeat الزامات ردیابی اندازه‌گیری مطابق با ISO 9001:2015 را برآورده می‌سازد که این موضوع توسط TÜV SÜD تأیید شده است. همچنین دستگاه دارای تأییدیه‌های فشاری PED و CRN و گواهی متریال ۳٫۱ است.

انطباق بهداشتی و کاربردهای حساس

Promass K 10 علاوه بر کاربردهای عمومی صنعتی، برای استفاده در کاربردهای بهداشتی نیز مناسب است. این فلومتر دارای تأییدیه‌ها و گواهی‌های مرتبط با صنایع غذایی و دارویی نظیر EC 1935، FDA، GB4806، cGMP و 3-A است. انطباق با الزامات EHEDG باعث می‌شود این دستگاه در فرآیندهایی که قابلیت شست‌وشوی درجا و تمیزی تجهیزات اهمیت بالایی دارد، عملکرد قابل قبولی ارائه دهد. این ویژگی، Promass K 10 را به گزینه‌ای اقتصادی برای کاربردهای بهداشتی پایه تبدیل می‌کند.

جمع‌بندی نهایی

فلومتر Endress+Hauser K 10 یک انتخاب هوشمندانه برای کاربرانی است که به دنبال دقت مناسب، سادگی کاربری، یکپارچه‌سازی آسان و حداقل هزینه مالکیت در اندازه‌گیری دبی جرمی هستند. طراحی جمع‌وجور دو لوله‌ای، اندازه‌گیری چندمتغیره، ارتباطات مدرن مانند IO-Link، امکان بهره‌برداری از طریق نمایشگر لمسی یا اپلیکیشن موبایل و بهره‌مندی از فناوری Heartbeat، این فلومتر را به جایگزینی مدرن و قابل اعتماد برای فلومترهای مکانیکی متداول تبدیل کرده است. Promass K 10 با کیفیت شناخته‌شده Endress+Hauser، راهکاری پایدار برای کاربردهای یوتیلیتی و فرآیندهای پایه صنعتی ارائه می‌دهد.
