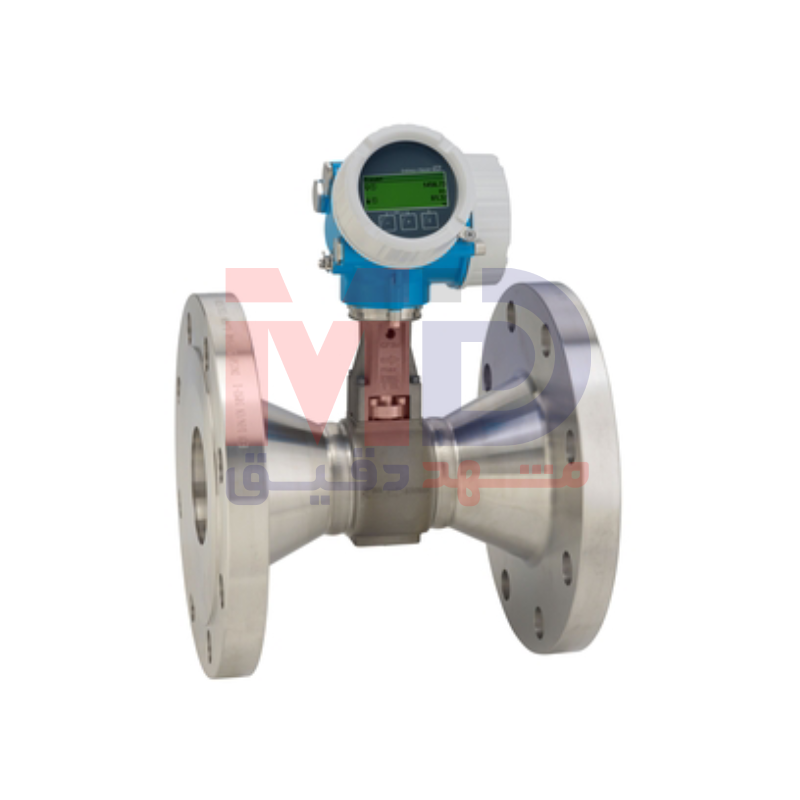

معرفی فلومتر ورتکس Endress+Hauser R 200
فلومتر ورتکس Endress+Hauser R 200 که با نام تجاری Prowirl R 200 شناخته میشود، یکی از تخصصیترین فلومترهای ورتکس موجود در بازار برای اندازهگیری جریانهای بسیار کم یا جریانهای کاهشیافته است. این محصول بهطور ویژه برای کاربردهایی طراحی شده که در آنها دبی سیال پایین است اما دقت اندازهگیری و پایداری بلندمدت اهمیت حیاتی دارد. R 200 با ترکیب طراحی هوشمند، فناوری Loop-powered واقعی و استفاده از Heartbeat Technology، راهکاری قابلاعتماد برای مدیریت انرژی، پایش مصرف و افزایش بهرهوری فرآیند فراهم میکند.
حوزه کاربرد و تمرکز عملکردی
فلومتر ورتکس R 200 بهطور مشخص برای کاربردهای انرژی و اندازهگیری بخار، گاز و مایعات با دبی بسیار کم یا کاهشیافته طراحی شده است. این دستگاه در سیستمهای مدیریت انرژی، خطوط بخار جانبی، مصرفکنندههای کوچک بخار، تجهیزات گرمایشی و واحدهای اندازهگیری مصرف داخلی نقش کلیدی ایفا میکند. دقت بالا در دبیهای پایین باعث میشود این فلومتر گزینهای مطمئن برای تحلیل مصرف انرژی و جلوگیری از اتلاف منابع باشد.
اصل اندازهگیری ورتکس
اصل عملکرد فلومتر Endress+Hauser R 200 بر پایه پدیده ورتکس یا گردابههای کارمن بنا شده است. با عبور سیال از روی مانعی ثابت در داخل لوله اندازهگیری، گردابههایی متناوب تشکیل میشود که فرکانس آنها مستقیماً با سرعت جریان سیال متناسب است. این روش اندازهگیری مستقل از خواصی نظیر چگالی و ویسکوزیته بوده و به همین دلیل برای بخار اشباع، بخار فوقداغ، بخار مرطوب، گازها و مایعات حتی در کاربردهای کرایوجنیک بسیار مناسب است.
تخصص در دبیهای بسیار پایین
فلومتر ورتکس R 200 بهعنوان فلومتری مختص جریانهای بسیار کم یا کاهشیافته شناخته میشود. طراحی خاص بدنه ورتکس و ساختار داخلی فلومتر باعث شده اندازهگیری دقیق دبی حتی در اعداد رینولدز پایین امکانپذیر باشد. دقت یکنواخت تا Re 10000، این محصول را به یکی از خطیترین فلومترهای ورتکس برای دبیهای کم تبدیل کرده است.
کاهش قطر داخلی یکپارچه
یکی از مهمترین ویژگیهای فلومتر R 200، کاهش قطر اسمی بهصورت یکپارچه در داخل بدنه فلومتر است. این کاهش قطر به اندازه یک یا دو سایز لوله انجام میشود و باعث افزایش سرعت سیال در ناحیه اندازهگیری میگردد. نتیجه این طراحی، دستیابی به دقت بالا در دبیهای کم بدون نیاز به تغییر در لولهکشی یا نصب قطعات جانبی است.
صرفهجویی در هزینه و زمان نصب
به لطف کاهش قطر داخلی یکپارچه، فلومتر Endress+Hauser R 200 نیازی به تغییرات مکانیکی در خط لوله ندارد. این موضوع باعث کاهش هزینههای پروژه، کاهش زمان نصب و حذف نیاز به قطعات تبدیلی اضافی میشود. در پروژههای نوسازی و بهینهسازی انرژی، این ویژگی یک مزیت اقتصادی بسیار مهم محسوب میشود.
فناوری Loop-Powered واقعی
فلومتر ورتکس R 200 از فناوری Loop-powered واقعی بهره میبرد که امکان تغذیه و انتقال سیگنال را تنها از طریق حلقه جریان فراهم میکند. این قابلیت موجب میشود دستگاه بهراحتی در زیرساختهای کنترلی موجود ادغام شود و نیازی به منبع تغذیه جداگانه نباشد. نتیجه این رویکرد، کاهش کابلکشی، سادهسازی نصب و افزایش قابلیت اطمینان سیستم است.
مدیریت انرژی آسان و دقیق
با اندازهگیری همزمان دبی، دما و فشار، فلومتر R 200 امکان مدیریت انرژی دقیق را فراهم میکند. این ویژگی بهخصوص در سیستمهای بخار و گاز اهمیت بالایی دارد، زیرا محاسبه دبی جرمی و انرژی بدون نیاز به تجهیزات جانبی انجام میشود. این یکپارچگی باعث افزایش شفافیت مصرف انرژی و تصمیمگیری دقیقتر در بهینهسازی فرآیند میشود.
فناوری Heartbeat و ایمنی فرآیند
Heartbeat Technology یکی از قابلیتهای کلیدی فلومتر Endress+Hauser R 200 است که امکان تأیید عملکرد و صحت اندازهگیری بهصورت آنلاین و مداوم را فراهم میکند. این فناوری نیاز به توقف فرآیند یا باز کردن دستگاه را از بین میبرد و ایمنی فرآیند را در تمام شرایط تضمین میکند. Heartbeat همچنین نقش مهمی در کاهش زمان توقفات ناخواسته و هزینههای نگهداری دارد.
طراحی سنسور و پایداری بلندمدت
سنسور فلومتر R 200 با استفاده از تکنولوژی خازنی بدون رانش طراحی شده است. این سنسور در طول زمان دچار drift نمیشود و پایداری اندازهگیری را حتی در شرایط سخت عملیاتی حفظ میکند. طراحی مکانیکی ویژه بدنه ورتکس باعث افزایش استحکام و کاهش حساسیت به ارتعاشات و تنشهای فرآیندی شده است.
متریالهای خیس و سازگاری شیمیایی
لوله اندازهگیری این فلومتر از متریال 1.4408 (CF3M) ساخته شده که مقاومت بالایی در برابر خوردگی دارد. سنسور DSC و اتصال فرآیندی نیز از جنس 1.4404 / F316 / F316L هستند که برای صنایع شیمیایی، نفت و گاز و نیروگاهی انتخابی استاندارد و قابل اطمینان محسوب میشوند.
محدوده قطر اسمی و انعطاف مهندسی
فلومتر ورتکس Endress+Hauser R 200 در محدوده قطر اسمی DN 25 تا DN 250 معادل 1 تا 10 اینچ عرضه میشود. این بازه سایزی امکان نصب دستگاه را در طیف گستردهای از خطوط فرآیندی فراهم کرده و انعطاف بالایی در طراحی مهندسی سیستم ایجاد میکند. قطر لوله مقابل میتواند تا DN 250 باشد، در حالیکه کاهش قطر داخلی بهصورت یکپارچه در بدنه فلومتر انجام میشود.
متغیرهای قابل اندازهگیری
فلومتر R 200 قادر است دبی حجمی، دبی جرمی، دبی حجمی تصحیحشده، دبی انرژی، اختلاف شار حرارتی و دما را اندازهگیری کند. این مجموعه کامل از پارامترها، R 200 را به ابزاری کلیدی برای پایش فرآیند و مدیریت انرژی تبدیل میکند.
دقت اندازهگیری در شرایط مختلف
حداکثر خطای اندازهگیری دبی حجمی برای مایعات در این فلومتر ±0.75 درصد و برای بخار و گاز ±1.00 درصد است. در اندازهگیری دبی جرمی بخار اشباع، دقت ±1.7 درصد با جبران دما و ±1.5 درصد با جبران دما و فشار حاصل میشود. برای بخار فوقداغ و گاز، دقت ±1.5 درصد با جبران دما و فشار و ±1.7 درصد با جبران دما و استفاده از جبران فشار خارجی ارائه میشود. دقت اندازهگیری دبی جرمی مایعات نیز ±0.85 درصد است.
محدوده اندازهگیری دبی
در کاربردهای مایع، فلومتر Endress+Hauser R 200 محدودهای از 0.2 تا 540 مترمکعب بر ساعت را پوشش میدهد که مبنای آن آب در فشار 1 بار مطلق و دمای 20 درجه سانتیگراد است. در بخار و گاز، محدوده اندازهگیری از 1.5 تا 7260 مترمکعب بر ساعت متغیر بوده و به نوع سیال، دما و فشار فرآیند بستگی دارد.
فشار کاری مجاز
حداکثر فشار فرآیندی قابل تحمل برای فلومتر ورتکس R 200 برابر با PN 40، Class 300 و 20K است. این محدوده فشار، استفاده ایمن از دستگاه را در بسیاری از خطوط بخار و گاز صنعتی تضمین میکند.
محدوده دمای سیال
بازه دمایی سیال در نسخه استاندارد این فلومتر از منفی 40 تا مثبت 260 درجه سانتیگراد است. در نسخههای آپشنال، محدوده دما به منفی 200 تا مثبت 400 درجه سانتیگراد افزایش مییابد و در صورت درخواست خاص، اندازهگیری تا منفی 200 تا مثبت 450 درجه سانتیگراد نیز امکانپذیر است.
دمای محیط و شرایط نصب
نسخه کامپکت فلومتر R 200 برای دمای محیط منفی 40 تا مثبت 80 درجه سانتیگراد طراحی شده و با آپشن مخصوص تا منفی 50 درجه سانتیگراد نیز قابل استفاده است. در نسخه ریموت، دمای محیط مجاز منفی 40 تا مثبت 85 درجه سانتیگراد و با آپشن تا منفی 50 درجه سانتیگراد میرسد.
طراحی بدنه سنسور و ترانسمیتر
محفظه اتصال سنسور از AlSi10Mg پوششدار یا 1.4408 (CF3M) ساخته شده است. محفظه ترانسمیتر نیز از AlSi10Mg پوششدار یا 1.4404 (316L) طراحی شده و ساختار دو محفظهای مستحکم، ایمنی الکترونیک و دوام دستگاه را تضمین میکند.
درجه حفاظت و مقاومت محیطی
فلومتر Endress+Hauser R 200 در تمامی پیکربندیها دارای درجه حفاظت IP66/67 و Type 4X است. این سطح حفاظت، عملکرد قابلاعتماد دستگاه را در محیطهای صنعتی سخت، فضای باز و شرایط آبوهوایی نامناسب تضمین میکند.
نمایشگر و بهرهبرداری ایمن
این فلومتر به نمایشگر چهارخطه با نور پسزمینه و کنترل لمسی مجهز شده است که امکان کاربری و تنظیمات از بیرون دستگاه را فراهم میکند. پیکربندی از طریق نمایشگر محلی یا ابزارهای نرمافزاری قابل انجام است و امکان استفاده از نمایشگر ریموت نیز وجود دارد.
خروجیها و ورودیهای سیگنال
فلومتر R 200 دارای خروجی 4 تا 20 میلیآمپر HART پسیو، خروجی 4 تا 20 میلیآمپر پسیو و خروجی پالس، فرکانس یا سوئیچ پسیو است. همچنین یک ورودی 4 تا 20 میلیآمپر پسیو برای دریافت سیگنالهای خارجی در نظر گرفته شده است.
ارتباطات دیجیتال صنعتی
این فلومتر از پروتکلهای ارتباطی HART، PROFIBUS PA، FOUNDATION Fieldbus، PROFINET over Ethernet‑APL و Modbus TCP over Ethernet‑APL پشتیبانی میکند که ادغام آن را با سیستمهای اتوماسیون کلاسیک و مدرن بسیار ساده میسازد.
منبع تغذیه و مصرف انرژی
فلومتر ورتکس R 200 بسته به پیکربندی، با ولتاژهای 9 تا 35 ولت DC تغذیه میشود. این محدوده وسیع ولتاژ، استفاده از فناوری Loop-powered را ممکن کرده و مصرف انرژی سیستم را به حداقل میرساند.
تأییدیههای مناطق خطرناک
این دستگاه دارای تأییدیههای معتبر بینالمللی ATEX، IECEx، cCSAus، JPN، EAC و UK Ex است و برای استفاده ایمن در مناطق مستعد انفجار طراحی شده است.
ایمنی عملکردی و استانداردها
فلومتر Endress+Hauser R 200 مطابق با استاندارد IEC 61508 طراحی شده و در کاربردهای ایمنی مرتبط با فرآیند بر اساس IEC 61511 قابل استفاده است.
کالیبراسیون و ردیابی اندازهگیری
کالیبراسیون این فلومتر در آزمایشگاههای معتبر مطابق با ISO/IEC 17025 انجام میشود. Heartbeat Technology نیز الزامات ردیابی اندازهگیری مطابق ISO 9001:2015 را برآورده کرده و دارای تأییدیه TÜV SÜD است.
تأییدیههای دریایی و فشاری
فلومتر R 200 دارای تأییدیههای دریایی ABS، LR، BV، DNV و CCS و همچنین گواهیهای فشاری PED، CRN و AD 2000 است که استفاده از آن را در صنایع دریایی و کاربردهای تحت فشار امکانپذیر میکند.
