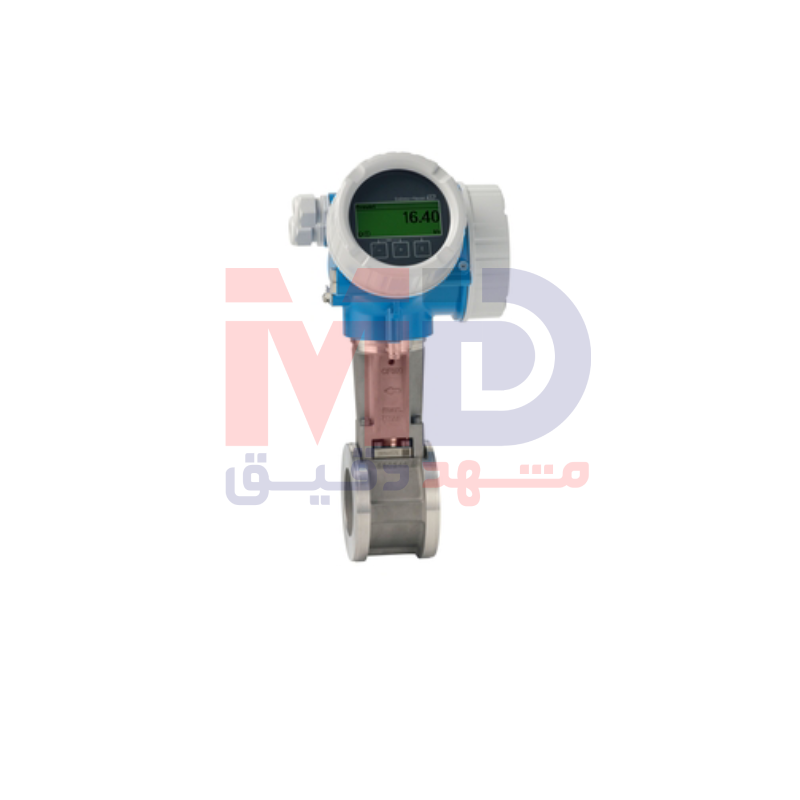

فلومتر ورتکس Endress+Hauser D 200

معرفی فلومتر ورتکس Endress+Hauser D 200

فلومتر ورتکس Endress+Hauser D 200 که با نام تجاری Prowirl D 200 شناخته می‌شود، یکی از تجهیزات دقیق و قابل‌اعتماد برای اندازه‌گیری جریان سیالات در فرآیندهای صنعتی است که بر پایه اصل اندازه‌گیری ورتکس (Vortex) طراحی شده است. این فلومتر به‌صورت wafer و بدون فلنج ساخته شده و به‌راحتی بین فلنج‌های موجود در خط لوله نصب می‌شود، به همین دلیل هزینه نصب و اصلاحات مکانیکی را به حداقل می‌رساند. طراحی این محصول با تمرکز بر کاربردهای عمومی و جانبی در صنایع مختلف صورت گرفته و یک انتخاب ایده‌آل برای جایگزینی مستقیم اوریفیس پلیت‌ها محسوب می‌شود.

حوزه کاربرد و فلسفه طراحی

فلومتر ورتکس D 200 برای اندازه‌گیری بخار اشباع، بخار فوق‌داغ، گازها و مایعات طراحی شده و حتی برای سیالات بسیار سرد یا Cryogenic نیز قابلیت استفاده دارد. این محصول به‌عنوان یکی از گزینه‌های ترجیحی در اندازه‌گیری بخار مرطوب و اشباع شناخته می‌شود و در کاربردهای پایه صنعتی، خطوط تأسیساتی و فرآیندهای جانبی نقش کلیدی ایفا می‌کند. ساختار wafer و امکان نصب مستقیم بین فلنج‌ها باعث شده که D 200 به‌عنوان یک راهکار مقرون‌به‌صرفه و منعطف در پروژه‌های نوسازی و جایگزینی تجهیزات قدیمی به کار رود.

فناوری Loop-Powered و یکپارچگی با زیرساخت موجود

یکی از ویژگی‌های مهم فلومتر Endress+Hauser D 200 بهره‌مندی از فناوری واقعی Loop-powered است. این ویژگی امکان تغذیه و ارسال سیگنال را تنها از طریق حلقه جریان 4 تا 20 میلی‌آمپر فراهم می‌کند و باعث می‌شود دستگاه بدون نیاز به منبع تغذیه مجزا، به‌سادگی در زیرساخت‌های کنترلی موجود ادغام شود. این قابلیت به‌طور ویژه در پروژه‌های بهینه‌سازی هزینه و کاهش پیچیدگی سیم‌کشی اهمیت بالایی دارد و زمان راه‌اندازی سیستم را کاهش می‌دهد.

ایمنی عملیاتی و فناوری Heartbeat

فلومتر ورتکس D 200 به Heartbeat Technology مجهز شده است که امکان پایش مداوم سلامت تجهیز و صحت اندازه‌گیری را در حین کار فراهم می‌کند. این فناوری تضمین می‌کند که ایمنی فرآیند در تمام زمان‌ها حفظ شود و بدون نیاز به توقف خط تولید، تأیید عملکرد فلومتر انجام گیرد. Heartbeat Technology همچنین الزامات ردیابی اندازه‌گیری و کیفیت را طبق استانداردهای بین‌المللی پوشش می‌دهد و نقش مهمی در افزایش قابلیت اطمینان عملیاتی دارد.

اصل اندازه‌گیری ورتکس

اصل اندازه‌گیری فلومتر Prowirl D 200 مبتنی بر پدیده کارمن ورتکس است. در این روش، با قرار گرفتن یک مانع در مسیر سیال، گردابه‌هایی در پایین‌دست آن ایجاد می‌شود که فرکانس تشکیل این گردابه‌ها متناسب با سرعت جریان سیال است. این فرکانس توسط سنسور خازنی بسیار دقیق دریافت شده و به سیگنال اندازه‌گیری تبدیل می‌شود. این اصل اندازه‌گیری باعث می‌شود فلومتر ورتکس برای بخار، گاز و مایعات انتخابی پایدار و دقیق باشد، به‌خصوص در شرایط دمای بالا و فشار متغیر.

اندازه‌گیری همزمان دما و انرژی

یکی از مزایای کلیدی فلومتر D 200، اندازه‌گیری یکپارچه دما است که امکان محاسبه جرم و انرژی بخار اشباع را فراهم می‌کند. این ویژگی باعث می‌شود که بدون نیاز به سنسور دمای جداگانه، بتوان دبی جرمی و انرژی انتقال‌یافته را به‌صورت مستقیم محاسبه کرد. این قابلیت برای سیستم‌های مدیریت انرژی، پایش مصرف بخار و بهینه‌سازی عملکرد بویلرها اهمیت بسیار بالایی دارد.

طراحی سنسور و نصب آسان

سنسور فلومتر ورتکس D 200 با در نظر گرفتن سهولت نصب طراحی شده است. وجود رینگ‌های سنترینگ در بسته تجهیز، امکان هم‌راستاسازی دقیق فلومتر با خط لوله را فراهم می‌کند و خطر خطای نصب را کاهش می‌دهد. طول face‑to‑face این محصول تنها 65 میلی‌متر است که فضای نصب بسیار کمی اشغال می‌کند. نبود فلنج و وزن کم سنسور، نصب دستگاه را حتی در خطوط موجود و محدود بسیار ساده می‌سازد.

استحکام مکانیکی و پایداری بلندمدت

فلومتر Endress+Hauser D 200 به دلیل طراحی صنعتی خود، در برابر ارتعاشات مکانیکی، شوک‌های حرارتی و پدیده Water Hammer مقاومت بالایی دارد. سنسور خازنی بدون رانش به‌کاررفته در این تجهیز، پایداری بلندمدت اندازه‌گیری را تضمین می‌کند و نیاز به کالیبراسیون‌های مکرر را کاهش می‌دهد. این ویژگی باعث افزایش دسترس‌پذیری سیستم و کاهش هزینه‌های نگهداری در طول عمر تجهیز می‌شود.

بدنه سنسور و متریال خیس

لوله اندازه‌گیری فلومتر D 200 از متریال 1.4408 (CF3M) ساخته شده که مقاومت بسیار خوبی در برابر خوردگی و شرایط فرآیندی سخت دارد. سنسور DSC نیز از جنس 1.4435 (316/316L) است که انتخابی استاندارد برای صنایع شیمیایی، نفت و گاز و نیروگاهی محسوب می‌شود. این ترکیب متریالی باعث افزایش طول عمر تجهیز و سازگاری با طیف گسترده‌ای از سیالات فرآیندی می‌گردد.

محدوده قطر اسمی و کاربردهای عملی

فلومتر ورتکس Endress+Hauser D 200 در محدوده قطر اسمی DN 15 تا DN 150 یا معادل ½ تا 6 اینچ ارائه می‌شود. این بازه سایزی امکان استفاده از دستگاه را در خطوط بخار کوچک، خطوط گاز متوسط و سیستم‌های توزیع مایعات صنعتی فراهم می‌کند و آن را به گزینه‌ای مناسب برای کاربردهای متنوع تبدیل می‌سازد.

متغیرهای اندازه‌گیری‌شده

این فلومتر توانایی اندازه‌گیری دبی حجمی، دبی جرمی، دبی حجمی تصحیح‌شده، جریان انرژی، اختلاف جریان حرارتی و دما را دارد. چنین مجموعه‌ای از پارامترها باعث می‌شود D 200 نه‌تنها یک فلومتر ساده، بلکه ابزاری کامل برای پایش فرآیند و مدیریت انرژی باشد.

دقت اندازه‌گیری و خطای مجاز

حداکثر خطای اندازه‌گیری حجم برای مایعات در فلومتر D 200 برابر با ±0.75 درصد و برای بخار و گاز ±1.0 درصد است. در اندازه‌گیری دبی جرمی، خطا برای مایعات ±0.85 درصد و برای بخار و گاز ±1.7 درصد اعلام شده است. این سطح از دقت، D 200 را به گزینه‌ای قابل اعتماد برای کاربردهای صنعتی عمومی و جایگزینی اوریفیس پلیت تبدیل می‌کند.

محدوده اندازه‌گیری دبی

محدوده اندازه‌گیری دبی برای مایعات از 0.25 تا 625 مترمکعب بر ساعت تعریف شده که بر اساس آب در شرایط 1 بار مطلق و 20 درجه سانتی‌گراد محاسبه شده است. برای بخار و گاز، این بازه از 2.1 تا 8335 مترمکعب بر ساعت بسته به نوع سیال، دما و فشار فرآیند متغیر است و پاسخگوی طیف گسترده‌ای از شرایط عملیاتی می‌باشد.

فشار کاری مجاز فرآیند

فلومتر ورتکس Endress+Hauser D 200 برای فشارهای کاری تا PN 40، کلاس 300 و 20K طراحی شده است. این محدوده فشار، امکان استفاده از تجهیز در بسیاری از فرآیندهای صنعتی با فشار متوسط تا بالا را فراهم می‌کند و ایمنی سیستم را تضمین می‌نماید.

محدوده دمای سیال

محدوده دمای سیال در نسخه استاندارد فلومتر D 200 از منفی 40 تا مثبت 260 درجه سانتی‌گراد است. در نسخه‌های دمای بالا یا پایین، این بازه به منفی 200 تا مثبت 400 درجه سانتی‌گراد افزایش می‌یابد و در صورت سفارش خاص، حتی تا منفی 200 تا مثبت 450 درجه سانتی‌گراد نیز قابل ارائه است. این انعطاف‌پذیری دمایی، کاربرد دستگاه را در صنایع خاص توسعه می‌دهد.

محدوده دمای محیط

نسخه کامپکت فلومتر برای دمای محیط منفی 40 تا مثبت 80 درجه سانتی‌گراد طراحی شده و در صورت انتخاب آپشن، این محدوده به منفی 50 تا مثبت 80 درجه سانتی‌گراد می‌رسد. در نسخه Remote نیز دمای محیط مجاز از منفی 40 تا مثبت 85 درجه سانتی‌گراد و با آپشن تا منفی 50 درجه سانتی‌گراد قابل افزایش است.

طراحی ترانسمیتر و محفظه الکترونیک

ترانسمیتر فلومتر D 200 دارای بدنه دو محفظه‌ای مستحکم است که ایمنی الکترونیک و پایایی عملکرد دستگاه را در شرایط صنعتی تضمین می‌کند. جنس بدنه ترانسمیتر از AlSi10Mg پوشش‌دار یا 316L بوده و محفظه سنسور نیز با متریال مقاوم طراحی شده است.

نمایشگر و بهره‌برداری ایمن

فلومتر ورتکس D 200 به یک نمایشگر چهارخطه با نور پس‌زمینه و کنترل لمسی مجهز شده است که امکان کاربری از بیرون دستگاه را فراهم می‌کند. این طراحی نیاز به باز کردن درب تجهیز را از بین می‌برد و ایمنی عملکرد، به‌ویژه در مناطق خطرناک، به شکل قابل توجهی افزایش می‌یابد. قابلیت انتقال داده از طریق ماژول نمایشگر نیز فرآیند راه‌اندازی و پیکربندی را ساده می‌کند.

خروجی‌ها و ورودی‌های سیگنال

این فلومتر دارای خروجی 4 تا 20 میلی‌آمپر HART پسیو، خروجی 4 تا 20 میلی‌آمپر پسیو و خروجی پالس، فرکانس یا سوئیچ پسیو است. همچنین یک ورودی جریان 4 تا 20 میلی‌آمپر پسیو برای دریافت سیگنال‌های خارجی در نظر گرفته شده که انعطاف بالایی در یکپارچگی با سیستم‌های کنترلی ایجاد می‌کند.

ارتباطات دیجیتال پیشرفته

فلومتر Endress+Hauser D 200 از پروتکل‌های ارتباطی HART، PROFIBUS PA، FOUNDATION Fieldbus، PROFINET over Ethernet‑APL و Modbus TCP over Ethernet‑APL پشتیبانی می‌کند. این تنوع ارتباطی، امکان ادغام آسان تجهیز با سیستم‌های اتوماسیون مدرن و زیرساخت‌های دیجیتال صنعت را فراهم می‌سازد.

تغذیه الکتریکی و مصرف انرژی

منبع تغذیه فلومتر بسته به نوع خروجی و پروتکل ارتباطی، در بازه 9 تا 35 ولت DC تعریف شده است. این بازه گسترده ولتاژ، سازگاری کامل با سیستم‌های Loop-powered و شبکه‌های فیلدباس را تضمین می‌کند و مصرف انرژی دستگاه را به حداقل می‌رساند.

تأییدیه‌های مناطق خطرناک

فلومتر ورتکس D 200 دارای تأییدیه‌های بین‌المللی ATEX، IECEx، cCSAus، JPN، EAC و UK Ex است و برای استفاده ایمن در مناطق مستعد انفجار طراحی شده است. این ویژگی، کاربرد دستگاه را در صنایع نفت، گاز و پتروشیمی تضمین می‌کند.

ایمنی عملکردی و استانداردها

این محصول مطابق با استاندارد IEC 61508 طراحی شده و در کاربردهای ایمنی مرتبط با فرآیند، طبق IEC 61511 قابل استفاده است. وجود تأییدیه‌های SIL، نقش مهمی در افزایش ایمنی کلی واحدهای صنعتی ایفا می‌کند.

کالیبراسیون و ردیابی اندازه‌گیری

کالیبراسیون فلومتر D 200 در آزمایشگاه‌های معتبر مطابق با ISO/IEC 17025 انجام می‌شود. همچنین فناوری Heartbeat الزامات ردیابی اندازه‌گیری طبق ISO 9001:2015 را برآورده کرده و تأییدیه TÜV SÜD را دریافت کرده است.

تأییدیه‌های دریایی و فشاری

این فلومتر دارای تأییدیه‌های دریایی از جمله ABS، LR، BV، DNV و CCS است و همچنین گواهی‌های فشاری PED و CRN را داراست که استفاده از آن را در کاربردهای خاص دریایی و تحت فشار ممکن می‌سازد.

گواهی متریال و کاربردهای خاص

فلومتر Endress+Hauser D 200 با گواهی متریال 3.1 ارائه می‌شود و در صورت درخواست، انطباق با استانداردهای NACE MR0175/MR0103 و انجام PMI نیز امکان‌پذیر است. این ویژگی‌ها، کاربرد دستگاه را در محیط‌های خورنده و صنایع نفت و گاز ترش تضمین می‌کند.
