معرفی فلومتر ورتکس Endress+Hauser O 200

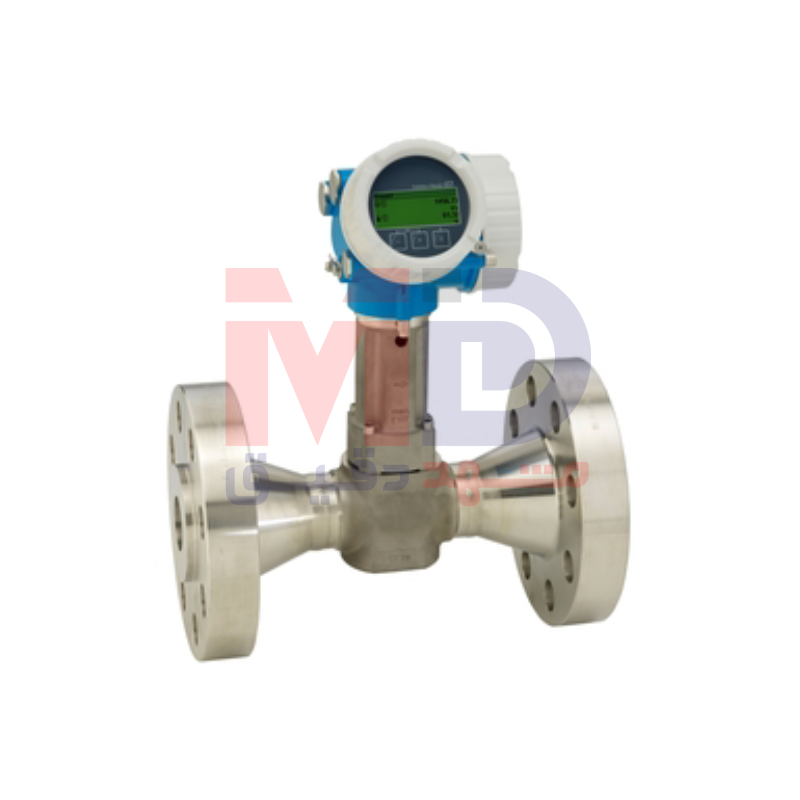

فلومتر ورتکس Endress+Hauser O 200 که با نام تجاری Prowirl O 200 شناخته میشود، یکی از پیشرفتهترین فلومترهای ورتکس طراحیشده برای شرایط فرآیندی سخت و فشارهای بسیار بالا است. این مدل به طور خاص برای صنایعی طراحی شده که در آنها کنترل دقیق بخار، گاز و مایعات تحت فشارهای بالا یک الزام حیاتی محسوب میشود. ساختار مکانیکی تقویتشده، انتخاب متریالهای خاص و یکپارچهسازی اندازهگیری دما و فشار باعث شده این فلومتر بهعنوان متخصص کاربردهای فشار بالا در میان محصولات ورتکس Endress+Hauser شناخته شود.
حوزه کاربرد و فلسفه طراحی
فلومتر ورتکس O 200 گزینهای ایدهآل برای کنترل فرآیند پایدار و ایمن در کاربردهای گاز و بخار با فشار بالا است. این تجهیز هم در فرآیندهای اصلی و هم در فرآیندهای جانبی کارخانه نقش کلیدی ایفا میکند و به دلیل طراحی ایمن خود، بالاترین سطح ایمنی عملیاتی را حتی در مناطق خطرناک فراهم میسازد. بهرهگیری از فناوری Loop-powered واقعی امکان ادغام ساده و کمهزینه این فلومتر را در زیرساختهای قدیمی و جدید فراهم کرده و نیاز به تغییرات اساسی در سیستم برق و کنترل را از بین میبرد.
اصل اندازهگیری ورتکس
اصل اندازهگیری فلومتر Endress+Hauser O 200 مبتنی بر پدیده تشکیل گردابههای کارمن در پشت یک مانع ثابت است. زمانی که سیال از روی بدنه ورتکس عبور میکند، گردابههایی با فرکانس مشخص ایجاد میشوند که این فرکانس به صورت مستقیم با سرعت جریان سیال متناسب است. این اصل اندازهگیری به دلیل وابستگی کم به خواص فیزیکی سیال، انتخابی ایدهآل برای بخار اشباع، بخار فوقداغ، بخار مرطوب، گازها و حتی مایعات کرایوجنیک محسوب میشود.
تخصص در کاربردهای فشار بالا
فلومتر ورتکس O 200 بهعنوان متخصص کاربردهای فشار بالا طراحی شده و قادر است دبی جرمی بخار اشباع را تا فشار PN 250 معادل Class 1500 اندازهگیری کند. این قابلیت آن را به انتخابی منحصربهفرد برای صنایع نیروگاهی، پالایشگاهی، پتروشیمی و خطوط بخار فشارقوی تبدیل کرده است. طراحی مکانیکی خاص سنسور و بدنه اندازهگیری باعث حفظ یکپارچگی مکانیکی حتی در شرایط تنش شدید فرآیندی میشود.
ایمنی فرآیند و فناوری Heartbeat
یکی از نقاط قوت کلیدی فلومتر Endress+Hauser O 200 بهرهمندی از Heartbeat Technology است. این فناوری امکان تأیید صحت اندازهگیری و سلامت دستگاه در حین بهرهبرداری را فراهم میکند و نیاز به توقف فرآیند یا باز کردن دستگاه را از بین میبرد. Heartbeat Technology تضمین میکند که ایمنی فرآیند در تمام شرایط حفظ شده و عملکرد فلومتر در بالاترین سطح اطمینان باقی بماند.
کنترل بهتر فرآیند با اندازهگیری یکپارچه
فلومتر ورتکس O 200 با اندازهگیری همزمان دما و فشار امکان کنترل دقیقتر فرآیند را فراهم میکند. این قابلیت بهویژه در کاربردهای بخار و گاز اهمیت بالایی دارد، زیرا محاسبه دبی جرمی و انرژی بخار بدون نیاز به سنسورهای جانبی انجام میشود. نتیجه این رویکرد، کاهش پیچیدگی سیستم، افزایش دقت محاسبات انرژی و بهبود مدیریت مصرف است.
طراحی سنسور و پایداری مکانیکی
بدنه ورتکس این فلومتر بهگونهای طراحی شده که دقت اندازهگیری حتی تا عدد رینولدز 10000 بدون افت کیفیت حفظ میشود. این موضوع باعث شده O 200 یکی از خطیترین فلومترهای ورتکس موجود باشد. طراحی خاص سنسور همراه با استفاده از سنسور خازنی بدون رانش، پایداری بلندمدت اندازهگیری را تضمین کرده و نیاز به کالیبراسیونهای مکرر را کاهش میدهد.
متریالهای خیس و مقاومت شیمیایی
لوله اندازهگیری فلومتر O 200 از متریال 1.4408 (CF3M) ساخته شده است که مقاومت بالایی در برابر خوردگی و تنشهای مکانیکی دارد. سنسور DSC از آلیاژ UNS N07718 مشابه Alloy 718 با کد 2.4668 ساخته شده که برای کاربردهای فشار بالا و دمای زیاد ایدهآل است. اتصالات فرآیندی از جنس 1.4404 / F316 / F316L انتخاب شدهاند تا حداکثر سازگاری با محیطهای خورنده و استانداردهای صنعتی فراهم شود.
انطباق کامل با استاندارد NACE
فلومتر ورتکس Endress+Hauser O 200 بهطور کامل با استانداردهای NACE MR0175 و MR0103 منطبق است. این ویژگی استفاده از دستگاه را در محیطهای حاوی گاز ترش و سیالات خورنده در صنایع نفت و گاز امکانپذیر میسازد و ریسک خوردگی تنشی را به حداقل میرساند.
محدوده قطر اسمی و انعطاف کاربرد
این فلومتر در بازه وسیع DN 15 تا DN 300 معادل ½ تا 12 اینچ عرضه میشود. این دامنه قطر اسمی، امکان استفاده از O 200 را در خطوط کوچک تأسیساتی تا خطوط اصلی بخار و گاز صنعتی فراهم کرده و انعطافپذیری بالایی در طراحی مهندسی فرآیند ایجاد میکند.
متغیرهای اندازهگیریشده
فلومتر ورتکس O 200 قادر به اندازهگیری دبی حجمی، دبی جرمی، دبی حجمی تصحیحشده، دبی انرژی، اختلاف شار حرارتی و دما است. چنین گسترهای از متغیرها، این تجهیز را از یک فلومتر ساده فراتر برده و به ابزاری جامع برای پایش فرآیند و مدیریت انرژی تبدیل میکند.
دقت اندازهگیری در کاربردهای مختلف
حداکثر خطای اندازهگیری دبی حجمی برای مایعات ±0.75 درصد و برای بخار و گاز ±1.00 درصد است. در اندازهگیری دبی جرمی بخار اشباع، دقت ±1.7 درصد با جبران دما و ±1.5 درصد با جبران همزمان دما و فشار حاصل میشود. برای بخار فوقداغ و گاز، دقت ±1.5 درصد با جبران دما و فشار و ±1.7 درصد با جبران دما و فشار خارجی تعریف شده است. دقت اندازهگیری دبی جرمی مایعات نیز ±0.85 درصد است.
محدوده اندازهگیری دبی
در کاربردهای مایع، فلومتر O 200 محدودهای از 0.2 تا 1895 مترمکعب بر ساعت را پوشش میدهد که مبنای آن آب در فشار 1 بار مطلق و دمای 20 درجه سانتیگراد است. برای بخار و گاز، محدوده اندازهگیری بین 1.5 تا 25285 مترمکعب بر ساعت متغیر بوده و بسته به نوع سیال، دما و فشار فرآیند تعریف میشود.
فشار کاری و استحکام ساخت
حداکثر فشار فرآیندی قابل تحمل این فلومتر PN 250، Class 1500 و 40K است. این سطح از تحمل فشار، O 200 را به یکی از معدود فلومترهای ورتکس مناسب برای خطوط فشار بسیار بالا تبدیل کرده است و ایمنی عملکرد را در سختترین شرایط تضمین میکند.
محدوده دمای سیال
بازه دمایی سیال در نسخه استاندارد از منفی 40 تا مثبت 260 درجه سانتیگراد است. در نسخههای آپشنال دمای بالا یا پایین، این محدوده به منفی 200 تا مثبت 400 درجه سانتیگراد افزایش مییابد که کاربرد فلومتر را در فرآیندهای خاص و محیطهای کرایوجنیک یا دمای بسیار بالا ممکن میسازد.
دمای محیط و پیکربندی نصب
نسخه کامپکت فلومتر O 200 برای دمای محیط منفی 40 تا مثبت 80 درجه سانتیگراد طراحی شده و با آپشن خاص تا منفی 50 درجه سانتیگراد نیز قابل استفاده است. در نسخه ریموت، دمای محیط مجاز به منفی 40 تا مثبت 85 درجه سانتیگراد و با آپشن به منفی 50 درجه سانتیگراد میرسد که انعطاف بالایی در محل نصب ایجاد میکند.
طراحی بدنه سنسور و ترانسمیتر
بدنه محفظه اتصال سنسور از AlSi10Mg پوششدار یا 1.4408 ساخته شده و محفظه ترانسمیتر از AlSi10Mg پوششدار یا 1.4404 (316L) تشکیل شده است. این طراحی دو محفظهای مستحکم، ایمنی الکترونیک و دوام بلندمدت دستگاه را تضمین میکند.
درجه حفاظت و مقاومت محیطی
فلومتر ورتکس Endress+Hauser O 200 در تمامی پیکربندیها دارای درجه حفاظت IP66/67 و Type 4X است. این سطح حفاظت، استفاده از دستگاه را در محیطهای صنعتی سخت، فضای باز و شرایط جوی نامناسب بدون نگرانی ممکن میسازد.
نمایشگر و بهرهبرداری
این فلومتر به یک نمایشگر چهارخطه با نور پسزمینه و کنترل لمسی مجهز شده که امکان کاربری کامل از بیرون دستگاه را فراهم میکند. تنظیمات و پیکربندی میتواند از طریق نمایشگر محلی یا ابزارهای نرمافزاری انجام شود و امکان استفاده از نمایشگر ریموت نیز وجود دارد.
خروجیها و ورودیهای سیگنال
فلومتر O 200 دارای خروجی 4 تا 20 میلیآمپر HART پسیو، خروجی 4 تا 20 میلیآمپر پسیو و خروجی پالس، فرکانس یا سوئیچ پسیو است. همچنین یک ورودی جریان 4 تا 20 میلیآمپر پسیو برای یکپارچهسازی سیگنالهای جانبی در دسترس است.
ارتباطات دیجیتال صنعتی
این فلومتر از پروتکلهای ارتباطی HART، PROFIBUS PA، FOUNDATION Fieldbus، PROFINET over Ethernet‑APL و Modbus TCP over Ethernet‑APL پشتیبانی میکند. این تنوع ارتباطی، ادغام کامل دستگاه را در سیستمهای اتوماسیون کلاسیک و دیجیتال نسل جدید ممکن میسازد.
منبع تغذیه و مصرف انرژی
فلومتر ورتکس O 200 با ولتاژهای متنوع DC از 9 تا 35 ولت بسته به نوع پیکربندی و پروتکل ارتباطی تغذیه میشود. این بازه وسیع ولتاژ، امکان استفاده از فناوری Loop-powered و کاهش مصرف انرژی را فراهم میکند.
تأییدیههای مناطق خطرناک
این تجهیز دارای تأییدیههای ATEX، IECEx، cCSAus و JPN است و برای استفاده ایمن در مناطق مستعد انفجار طراحی شده است.
ایمنی عملکردی و استانداردها
فلومتر Endress+Hauser O 200 مطابق با IEC 61508 طراحی شده و قابلیت استفاده در کاربردهای ایمنی مرتبط با فرآیند طبق IEC 61511 را دارد.
کالیبراسیون و ردیابی اندازهگیری
کالیبراسیون دستگاه در آزمایشگاههای معتبر طبق ISO/IEC 17025 انجام میشود و Heartbeat Technology الزامات ردیابی اندازهگیری مطابق ISO 9001:2015 را برآورده کرده و تأییدیه TÜV SÜD را داراست.
تأییدیههای دریایی و فشاری
این فلومتر دارای تأییدیههای دریایی ABS، LR، BV، DNV و CCS و گواهیهای فشاری PED و CRN است که کاربرد آن را در صنایع دریایی و فشار بالا تضمین میکند.
گواهی متریال و الزامات ویژه
فلومتر ورتکس Endress+Hauser O 200 با گواهی متریال 3.1 ارائه میشود و در صورت درخواست، انطباق کامل با NACE MR0175/MR0103، انجام PMI و تست جوش مطابق ISO 15614-1 مشابه ASME IX برای کلاسهای 900 و 1500 نیز امکانپذیر است.
