معرفی فلومتر اولتراسونیک Endress+Hauser Flow‑X

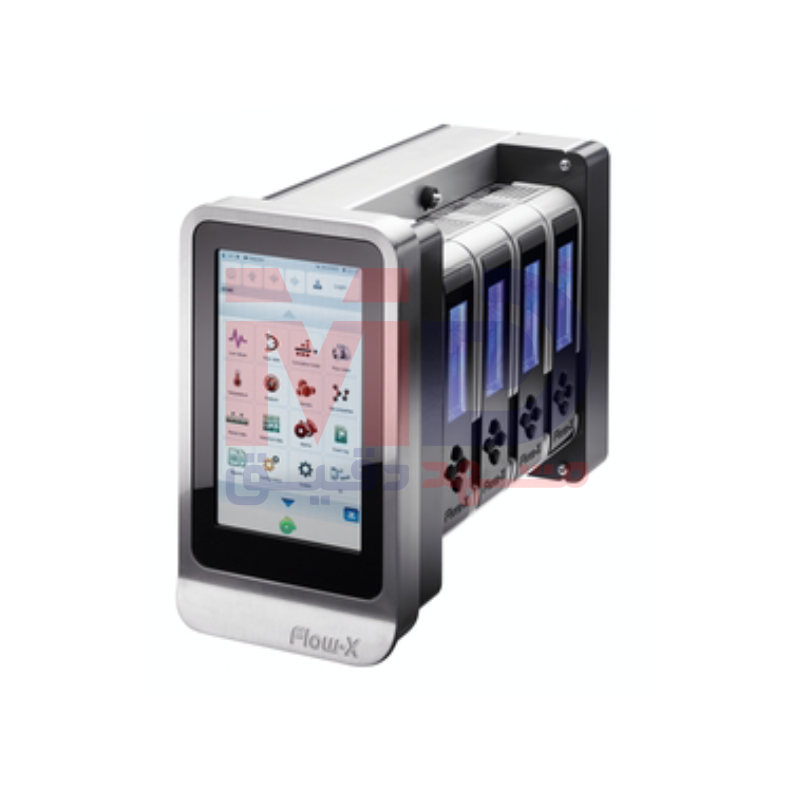

فلومتر اولتراسونیک Endress+Hauser Flow‑X در حقیقت یک Flow Computer پیشرفته و قلب محاسباتی سامانه‌های اندازه‌گیری گاز با دقت بالا است که برای کاربردهای Custody Transfer، شبکه‌های انتقال گاز طبیعی و فرآیندهای پیچیده گازی طراحی شده است. Flow‑X با بهره‌گیری از آخرین فناوری‌های پردازش دیجیتال، تبدیل حجم، ثبت رویدادها و مدیریت داده‌های اندازه‌گیری، امکان محاسبه دقیق حجم استاندارد گاز را مطابق با معتبرترین استانداردهای بین‌المللی فراهم می‌کند و به‌عنوان شریک ایده‌آل فلومترهای اولتراسونیک FLOWSIC600 شناخته می‌شود.

این سیستم به‌صورت ماژولار طراحی شده و ماژول‌های کاملاً یکسان در قالب‌های مختلف مکانیکی به‌کار می‌روند تا پاسخ‌گوی طیف وسیعی از پروژه‌ها، از ایستگاه‌های کوچک تا تأسیسات چندخطی بزرگ باشند. Flow‑X نه‌تنها یک مبدل حجم ساده نیست، بلکه یک Station Computer کامل برای مدیریت هم‌زمان چندین مسیر اندازه‌گیری است.

حوزه‌های کاربرد و فلسفه طراحی

Flow‑X به‌طور اختصاصی برای اندازه‌گیری رسمی گاز (Custody Gas Metering) و همچنین کاربردهای دشوار در صنعت گاز طبیعی و گازهای فرآیندی توسعه یافته است. در چنین کاربردهایی، دقت اندازه‌گیری، امنیت داده‌ها، تطابق با استانداردها و قابلیت ردیابی اطلاعات اهمیت حیاتی دارد. Flow‑X تمامی این الزامات را به‌صورت یکپارچه پوشش می‌دهد.

این سیستم برای ایستگاه‌هایی طراحی شده که به دقت بسیار بالا، ثبت جامع داده‌ها و امکان گزارش‌گیری رسمی نیاز دارند. ترکیب Flow‑X با فلومترهای اولتراسونیک FLOWSIC600 یک راهکار کامل Custody Transfer را ایجاد می‌کند که هم از نظر متروولوژیکی و هم از نظر حقوقی مورد پذیرش نهادهای نظارتی بین‌المللی است.

پیکربندی‌های مختلف Flow‑X

معماری Flow‑X مبتنی بر ماژول‌های یکسان است که در هوزینگ‌های مختلف ارائه می‌شوند. مدل Flow‑X/P نسخه چندجریانه است و برای ۱ تا ۴ مسیر اندازه‌گیری طراحی شده و به یک نمایشگر لمسی محلی مجهز است. این نسخه برای ایستگاه‌های بزرگ انتقال گاز با چند Run اندازه‌گیری گزینه‌ای ایده‌آل محسوب می‌شود.

در مقابل، نسخه Flow‑X/S برای نصب‌های کوچک‌تر با یک مسیر اندازه‌گیری ارائه شده است و همان قابلیت‌های محاسباتی و نرم‌افزاری را در ابعادی جمع‌وجورتر فراهم می‌سازد. این انعطاف‌پذیری در طراحی باعث می‌شود Flow‑X هم در پروژه‌های توسعه‌ای و هم در ارتقاء ایستگاه‌های موجود به‌راحتی به کار گرفته شود.

ویژگی‌های اصلی دستگاه

Flow‑X دارای پیکربندی تأییدشده MID برای جریان‌های اندازه‌گیری گاز همراه با FLOWSIC600 است. این موضوع به‌ویژه در کاربردهای تجاری و انتقال مالکیت اهمیت بالایی دارد، زیرا انطباق با دستورالعمل Measuring Instruments Directive 2014/32/EU تضمین می‌کند داده‌های اندازه‌گیری از نظر قانونی معتبر هستند.

هر ماژول Flow‑X به‌صورت مستقل دارای پردازنده مرکزی، حافظه داخلی و ورودی‌ها و خروجی‌های برابر است. این ساختار ماژولار و مستقل، قابلیت اطمینان سیستم را به‌طور چشمگیری افزایش می‌دهد و از بروز خطاهای سیستمی مشترک جلوگیری می‌کند.

رابط کاربری و دسترسی از راه دور

Flow‑X از یک رابط کاربری کاملاً شهودی با نمایش گرافیکی پیشرفته پشتیبانی می‌کند. کاربران می‌توانند از طریق نمایشگر یا مرورگر وب داخلی به داده‌ها، تنظیمات و گزارش‌ها دسترسی داشته باشند. پشتیبانی از دسترسی واقعی از راه دور از طریق Ethernet باعث می‌شود عملیات مانیتورینگ، عیب‌یابی و حتی سرویس نرم‌افزاری بدون نیاز به حضور فیزیکی در سایت انجام شود.

این قابلیت، به‌ویژه در ایستگاه‌های دورافتاده یا مناطق با محدودیت دسترسی، مزیت عملیاتی بزرگی محسوب می‌شود و هزینه‌های بهره‌برداری و نگهداری را کاهش می‌دهد.

مزایای عملیاتی و اقتصادی

یکی از مهم‌ترین مزایای Flow‑X، کاهش هزینه‌های طراحی و نصب به دلیل استفاده از پیکربندی‌های استاندارد است. این موضوع زمان مهندسی پروژه را کوتاه کرده و ریسک خطاهای طراحی را کاهش می‌دهد.

Flow‑X با انجام چندین چرخه محاسباتی در هر ثانیه، تبدیل حجم بسیار دقیقی ارائه می‌دهد. این دقت بالا در کنار قابلیت اطمینان زیاد، Flow‑X را به گزینه‌ای مناسب برای کاربردهای رسمی و حساس تبدیل کرده است.

قابلیت اطمینان و امنیت داده‌ها

هر ماژول Flow‑X به‌صورت مستقل وظیفه تبدیل حجم، ذخیره‌سازی مقادیر اندازه‌گیری‌شده، قرائت کانترها و ثبت رویدادها را انجام می‌دهد. این استقلال ماژول‌ها باعث می‌شود حتی در صورت بروز مشکل در یک بخش، سایر بخش‌ها بدون اختلال به کار خود ادامه دهند.

Flow‑X همچنین از نگهداری از راه دور ایمن و غیرقابل دستکاری پشتیبانی می‌کند. وجود Tamper Switch مکانیکی مانع از تغییر غیرمجاز پارامترهای حیاتی می‌شود و امنیت متروولوژیکی سیستم را تضمین می‌کند.

اصل اندازه‌گیری و متغیرهای قابل پردازش

Flow‑X یک Flow Computer است و مستقیماً دبی را اندازه‌گیری نمی‌کند، بلکه وظیفه آن تبدیل حجم گاز، ثبت رویدادها، ثبت پارامترها و تولید گزارش‌های رسمی است. این دستگاه داده‌های خام را از فلومترها، سنسورهای فشار و دما دریافت کرده و با استفاده از الگوریتم‌های استاندارد، حجم نرمال یا استاندارد گاز را محاسبه می‌کند.

تعداد کاربردها و پشتیبانی از Runهای اندازه‌گیری

در هر ماژول، Flow‑X قادر است تا ۴ خط گاز (Gas Runs) یا ۲ خط مایع را پشتیبانی کند. این قابلیت در مدل‌های Flow‑X/M و Flow‑X/C در دسترس است و امکان استفاده حداکثری از منابع سخت‌افزاری را فراهم می‌کند.

الگوریتم‌ها و محاسبات پیشرفته گازی

Flow‑X از مجموعه‌ای کامل از معتبرترین استانداردهای جهانی برای محاسبات خواص گاز پشتیبانی می‌کند. این محاسبات شامل AGA 5، AGA 8 Part 1 و Part 2 (GERG‑2008)، AGA 10، AGA NX‑19، GERG‑2008، GERG91mod، GOST 30319.2‑1996، GOST 30319.2‑2015، GSSSD MR‑113، ISO 6976، ISO 12213 Parts 2 و 3 و S‑GERG است.

در بخش محاسبات دبی نیز استانداردهای AGA 3، AGA 7، AGA 9 و AGA 11 پشتیبانی می‌شوند. این گستردگی استانداردها، Flow‑X را برای پروژه‌های بین‌المللی و شبکه‌های گاز با الزامات متفاوت کاملاً مناسب می‌سازد.

تغذیه الکتریکی و مصرف انرژی

Flow‑X با ولتاژ ۲۴ ولت DC با تلرانس ±۱۰٪ تغذیه می‌شود و از اتصالات تغذیه افزونه (Redundant) پشتیبانی می‌کند. مصرف جریان بسته به مدل متفاوت است؛ نسخه‌های Flow‑X/P0، X/M و X/S مصرفی حداکثر ۰٫۸ آمپر و نسخه Flow‑X/C حداکثر ۱ آمپر دارند.

شرایط محیطی کاری

نسخه Flow‑X/S برای شرایط محیطی سخت طراحی شده و در بازه دمایی ۴۰- تا ۷۵+ درجه سانتی‌گراد کار می‌کند. سایر نسخه‌ها شامل Flow‑X/C، Flow‑X/P و Flow‑X/R در بازه ۰ تا ۶۰+ درجه سانتی‌گراد عملکرد پایدار دارند.

سخت‌افزار پردازشی و سیستم داخلی

Flow‑X مجهز به پردازنده‌ای با فرکانس ۸۰۰ مگاهرتز، حافظه ۵۱۲ مگابایت RAM و ۱ گیگابایت حافظه فلش داخلی است. ساعت داخلی Real‑Time Clock دقتی بهتر از ۱ ثانیه در روز دارد و به کمک Gold Cap، تاریخ و زمان حتی در صورت قطع برق حفظ می‌شود. وجود Watchdog سخت‌افزاری و نرم‌افزاری، پایداری سیستم را تضمین می‌کند.

پشتیبانی از کروماتوگراف‌های گازی

Flow‑X با تمامی کروماتوگراف‌های رایج گاز سازگار است، از جمله ABB NGC8200، ABB BTU8100، Danalyser، Yamatake HGC، Encal 3000، Angus GQA و Siemens Maxum و Sitrans. این سازگاری امکان محاسبه دقیق خواص گاز بر اساس آنالیز واقعی را فراهم می‌کند.

تأییدیه‌ها و استانداردها

Flow‑X مطابق با MID، EMC Directive، WEEE، RoHS، OIML R117‑1، WELMEC 7.2، 8.3 و 8.8 و API 21.1 طراحی شده است. این مجموعه تأییدیه‌ها، استفاده از آن را در پروژه‌های رسمی و حساس تضمین می‌کند.

تأییدیه‌های مناطق خطرناک

نسخه‌های Flow‑X/M و Flow‑X/S دارای تأییدیه‌های کار در مناطق خطرناک شامل Class I Division 2، Zone 2، IECEx و ATEX II 3G هستند که امکان نصب در محیط‌های با ریسک انفجار را فراهم می‌سازد.

ورودی‌ها و خروجی‌ها

Flow‑X دارای ۶ ورودی آنالوگ بسیار دقیق با پشتیبانی از سیگنال‌های ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۲۰ میلی‌آمپر، ۰ تا ۵ ولت و ۱ تا ۵ ولت است. دقت این ورودی‌ها تا ۰٫۰۰۲٪ FS بوده و تفکیک‌پذیری ۲۴ بیت دارد. همچنین ۱۶ ورودی دیجیتال با تفکیک‌پذیری ۱۰۰ نانوثانیه در دسترس است.

در بخش خروجی، دستگاه به ۴ خروجی آنالوگ برای کنترل فرآیند و ۱۶ خروجی دیجیتال Open Collector با ظرفیت ۱۰۰ میلی‌آمپر در ۲۴ ولت مجهز شده است.

جمع‌بندی نهایی

فلومتر اولتراسونیک Endress+Hauser Flow‑X یک Flow Computer پیشرفته، دقیق و قابل‌اعتماد برای پروژه‌های Custody Transfer گاز و کاربردهای پیچیده صنعتی است. معماری ماژولار، پشتیبانی گسترده از استانداردهای جهانی، دقت بالا، امنیت داده‌ها و قابلیت توسعه آسان، Flow‑X را به یکی از قدرتمندترین راهکارهای محاسبات جریان گاز در جهان تبدیل کرده است.
