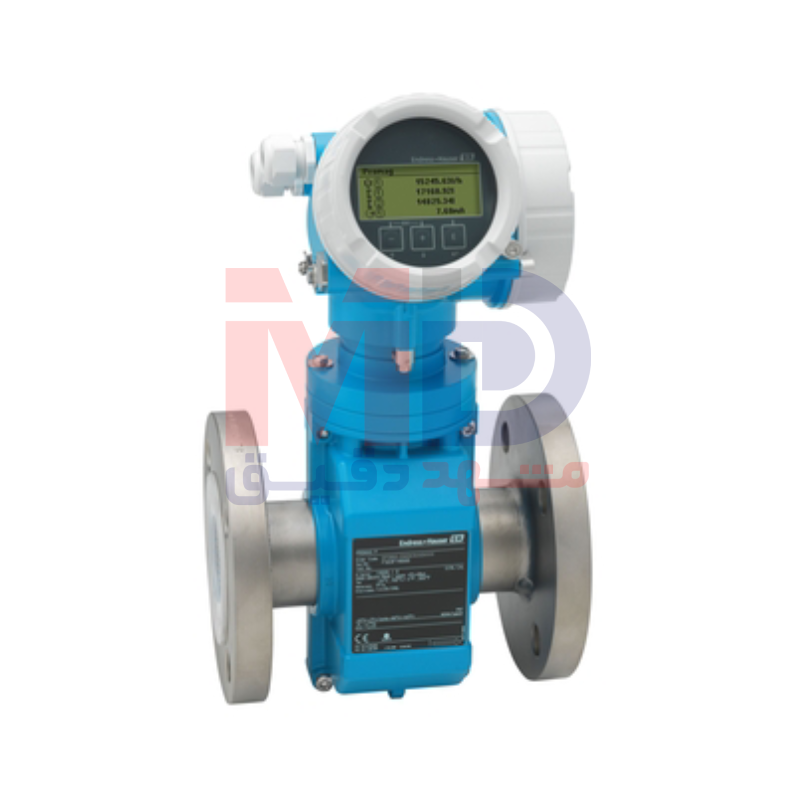

معرفی فلومتر الکترومغناطیسی Endress+Hauser Promag P 200
فلومتر الکترومغناطیسی Endress+Hauser Promag P 200 یکی از تخصصیترین محصولات این شرکت برای اندازهگیری جریان در صنایع شیمیایی و فرآیندی به شمار میرود که بهطور ویژه برای سیالات خورنده و دماهای بالای فرآیندی طراحی شده است. این فلومتر با بهرهگیری از فناوری Loop-Powered واقعی، امکان پیادهسازی اقتصادی و بدون پیچیدگی را در زیرساختهای موجود صنعتی فراهم میکند. Promag P 200 با طراحی ذاتاً ایمن Ex ia و بهرهمندی از فناوری Heartbeat، همزمان الزامات ایمنی، دقت اندازهگیری و پایش مداوم سلامت تجهیز را پوشش میدهد و انتخابی ایدهآل برای کاربردهای حساس و محیطهای خطرناک محسوب میشود.
حوزه کاربرد در صنایع شیمیایی و فرآیندی
Promag P 200 بهطور اختصاصی برای صنایع شیمیایی و فرآیندی طراحی شده است؛ صنایعی که در آنها سیالات خورنده، ترکیبات شیمیایی تهاجمی و دماهای بالا از ویژگیهای اصلی فرآیند به شمار میروند. این فلومتر در واحدهای تولید مواد شیمیایی، پتروشیمی، پالایشگاهها، صنایع رنگ و رزین، تولید اسیدها و بازها و همچنین سیستمهای انتقال سیالات شیمیایی مورد استفاده قرار میگیرد. توانایی عملکرد پایدار در شرایط سخت، Promag P 200 را به گزینهای مطمئن برای محیطهایی تبدیل کرده است که ایمنی و قابلیت اطمینان اولویت اول محسوب میشود.
اصل اندازهگیری الکترومغناطیسی دوطرفه
این فلومتر بر پایه اصل اندازهگیری الکترومغناطیسی عمل میکند که یکی از دقیقترین و مطمئنترین روشها برای اندازهگیری جریان سیالات رسانا است. اصل اندازهگیری دوطرفه باعث میشود Promag P 200 قادر به اندازهگیری جریان در هر دو جهت باشد و عملکرد آن تقریباً مستقل از فشار، چگالی، دما و ویسکوزیته سیال باقی بماند. این ویژگی بهخصوص در فرآیندهایی که شرایط عملیاتی بهطور مداوم تغییر میکنند، اهمیت بالایی دارد و دقت اندازهگیری را تضمین میکند.
مزایای بهرهبرداری بدون افت فشار
طراحی مسیر عبور سیال در Promag P 200 بهگونهای است که هیچگونه تنگشدگی یا مانع مکانیکی در مسیر جریان وجود ندارد. این موضوع باعث میشود اندازهگیری جریان بدون ایجاد افت فشار اضافی انجام شود. حذف افت فشار نهتنها مصرف انرژی سیستم را کاهش میدهد، بلکه از استهلاک پمپها و تجهیزات جانبی نیز جلوگیری میکند. در نتیجه، هزینههای بهرهبرداری و نگهداری سیستم فرآیندی بهطور محسوسی کاهش مییابد.
دامنه قطر اسمی و انعطافپذیری نصب
فلومتر Promag P 200 در بازه قطر اسمی DN ۱۵ تا DN ۲۰۰ معادل ½ تا ۸ اینچ ارائه میشود. این دامنه اندازه، امکان استفاده از دستگاه را در طیف گستردهای از خطوط لوله صنعتی فراهم میکند. طراحی سنسور و سازگاری با سیستمهای مختلف نصب، این فلومتر را به گزینهای مناسب برای پروژههای جدید و همچنین نوسازی سیستمهای موجود تبدیل کرده است.
متریالهای در تماس با سیال و سازگاری شیمیایی
یکی از ویژگیهای برجسته Promag P 200 تنوع بالای متریالهای در تماس با سیال است. آستر داخلی سنسور از جنس PTFE یا PFA انتخاب میشود که هر دو مقاومت شیمیایی بسیار بالایی در برابر مواد خورنده دارند. الکترودها از متریالهایی نظیر استنلس استیل 1.4435 معادل 316L، آلیاژ مقاوم Alloy C22، تانتالوم یا پلاتین ساخته میشوند. این انتخاب گسترده متریال، امکان تطبیق دقیق فلومتر با ماهیت شیمیایی سیال را فراهم کرده و ایمنی فرآیند را تضمین میکند.
متغیرهای اندازهگیری و اطلاعات فرآیندی
Promag P 200 قادر است علاوه بر دبی حجمی، دبی جرمی سیال را نیز اندازهگیری کند. دسترسی به این متغیرها، کنترل دقیقتر فرآیند و تحلیل بهتر شرایط عملیاتی را برای مهندسان و اپراتورها فراهم میکند. اطلاعات اندازهگیریشده میتوانند برای بهینهسازی مصرف مواد، پایش کیفیت محصول و افزایش بهرهوری خطوط تولید مورد استفاده قرار گیرند.
دقت اندازهگیری و عملکرد پایدار
حداکثر خطای اندازهگیری دبی حجمی در Promag P 200 برابر با ±۰٫۵ درصد مقدار قرائتشده بهعلاوه ±۲ میلیمتر بر ثانیه است. این دقت بالا، فلومتر را به ابزاری قابل اعتماد برای بسیاری از فرآیندهای شیمیایی حساس تبدیل میکند. پایداری عملکرد در طول زمان، حتی در شرایط دمایی و شیمیایی دشوار، از دیگر مزایای مهم این محصول است.
محدوده اندازهگیری و ظرفیت جریان
دامنه اندازهگیری Promag P 200 از ۴ دسیمتر مکعب بر دقیقه تا ۱۱۰۰ متر مکعب بر ساعت تعریف شده است. این محدوده وسیع امکان استفاده از یک فلومتر واحد را برای کاربردهای مختلف با دبیهای کم تا متوسط فراهم میسازد. چنین انعطافپذیریای به کاهش هزینههای مهندسی و انتخاب تجهیزات کمک میکند.
شرایط فشار و دمای عملیاتی
حداکثر فشار فرآیندی قابل تحمل در Promag P 200 برابر با PN ۴۰، Class ۳۰۰ و استاندارد 20K است. محدوده دمای سیال به جنس آستر بستگی دارد؛ برای آستر PFA از منفی ۲۰ تا مثبت ۱۵۰ درجه سانتیگراد و برای آستر PTFE از منفی ۴۰ تا مثبت ۱۳۰ درجه سانتیگراد تعریف شده است. این بازه دمایی گسترده، استفاده از فلومتر را در فرآیندهای داغ شیمیایی امکانپذیر میسازد.
شرایط محیطی و دامنه دمای اطراف
Promag P 200 برای عملکرد پایدار در شرایط مختلف محیطی طراحی شده است. در صورت استفاده از فلنج فولاد کربنی، دامنه دمای محیط از منفی ۱۰ تا مثبت ۶۰ درجه سانتیگراد و در صورت استفاده از فلنج استنلس استیل، از منفی ۴۰ تا مثبت ۶۰ درجه سانتیگراد خواهد بود. این ویژگی نصب دستگاه را در محیطهای صنعتی متفاوت تسهیل میکند.
ساختار بدنه سنسور و مقاومت مکانیکی
بدنه سنسور Promag P 200 از آلیاژ AlSi10Mg با پوشش محافظ ساخته شده است. این ساختار، مقاومت مکانیکی مناسب و پایداری بالا در برابر شرایط محیطی سخت را تضمین میکند. طراحی مقاوم بدنه باعث افزایش طول عمر تجهیز و کاهش نیاز به تعمیرات دورهای میشود.
ترانسمیتر Loop-Powered و طراحی دو محفظهای
ترانسمیتر Promag P 200 از فناوری Loop-Powered واقعی بهره میبرد که امکان تغذیه دستگاه از طریق همان حلقه جریان ۴ تا ۲۰ میلیآمپر را فراهم میکند. این ویژگی، هزینههای کابلکشی و زیرساخت را کاهش میدهد. طراحی دو محفظهای مقاوم، جداسازی ایمن بخش الکترونیکی از محفظه اتصالات را ممکن ساخته و ایمنی عملکرد در محیطهای صنعتی را افزایش میدهد.
نمایشگر لمسی و بهرهبرداری ایمن
Promag P 200 مجهز به نمایشگر چهارخطی با نور پسزمینه و کنترل لمسی است که امکان بهرهبرداری از خارج محفظه دستگاه را فراهم میکند. این ویژگی باعث میشود نیازی به باز کردن دستگاه در محیطهای خطرناک نباشد و ایمنی اپراتور حفظ شود. امکان استفاده از نمایشگر ریموت نیز برای کاربردهایی با محدودیت دسترسی فراهم است.
خروجیها و سازگاری سیگنال
این فلومتر دارای خروجی آنالوگ ۴ تا ۲۰ میلیآمپر HART بهصورت غیرفعال است و از خروجیهای پالسی، فرکانسی یا سوئیچی نیز پشتیبانی میکند. این ترکیب خروجیها، اتصال آسان به سیستمهای کنترلی مختلف را تضمین میکند.
ارتباطات دیجیتال صنعتی
Promag P 200 از پروتکلهای ارتباطی HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی میکند. این قابلیتها امکان یکپارچهسازی کامل فلومتر با سیستمهای اتوماسیون صنعتی و شبکههای کنترلی پیشرفته را فراهم میسازد.
منبع تغذیه و الزامات الکتریکی
تغذیه Promag P 200 در بازه DC ۱۸ تا ۳۵ ولت تعریف شده است و از طریق حلقه ۴ تا ۲۰ میلیآمپر انجام میشود. این ویژگی استفاده از فلومتر را در بسیاری از زیرساختهای موجود صنعتی امکانپذیر میکند.
تأییدیههای مناطق خطرناک
این محصول دارای تأییدیههای گسترده بینالمللی برای استفاده در مناطق خطرناک از جمله ATEX، IECEx، cCSAus، NEPSI، INMETRO، EAC، JPN و UK Ex است. این تأییدیهها، امکان استفاده ایمن از دستگاه را در محیطهای مستعد انفجار فراهم میکنند.
ایمنی عملکردی و استانداردهای SIL
Promag P 200 مطابق استاندارد IEC 61508 طراحی شده و برای کاربردهای ایمنیمحور بر اساس IEC 61511 قابل استفاده است. این ویژگی، دستگاه را برای فرآیندهایی که ایمنی عملکردی نقش حیاتی دارد، به گزینهای مناسب تبدیل میکند.
کالیبراسیون، ردیابی و فناوری Heartbeat
کالیبراسیون Promag P 200 در مراکز معتبر مطابق ISO/IEC 17025 انجام میشود. فناوری Heartbeat بهصورت یکپارچه امکان صحتسنجی مداوم اندازهگیری و پایش وضعیت دستگاه را فراهم میسازد و الزامات ردیابی اندازهگیری مطابق ISO 9001:2015 با تأییدیه TÜV SÜD را پوشش میدهد.
گواهیهای فشار، متریال و آب آشامیدنی
Promag P 200 دارای گواهیهای فشار PED و CRN و گواهی متریال 3.1 است. همچنین تأییدیههای آب آشامیدنی ACS و NSF 61، نشاندهنده کیفیت بالای متریالهای در تماس با سیال میباشد.
جمعبندی نهایی
فلومتر الکترومغناطیسی Endress+Hauser Promag P 200 راهکاری دقیق، ایمن و اقتصادی برای اندازهگیری جریان در صنایع شیمیایی و فرآیندی با سیالات خورنده و دماهای بالا است. فناوری Loop-Powered واقعی، طراحی ذاتاً ایمن، تنوع متریالهای مقاوم، ارتباطات صنعتی و فناوری Heartbeat، این محصول را به انتخابی مطمئن برای پروژههای صنعتی حساس تبدیل کرده است.
