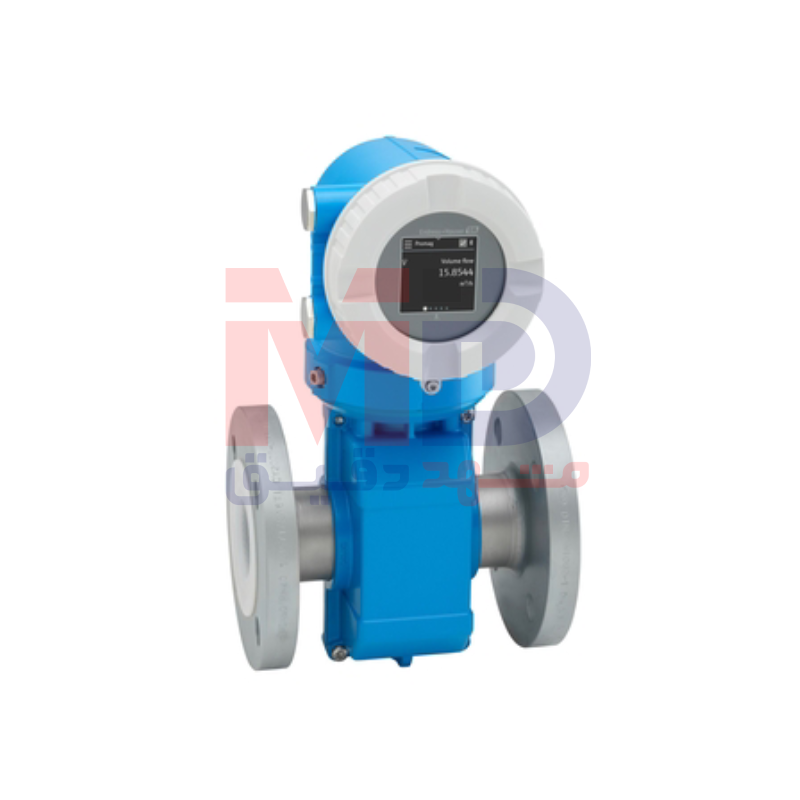

معرفی فلومتر الکترومغناطیسی Endress+Hauser Promag P 10
فلومتر الکترومغناطیسی Endress+Hauser Promag P 10 بهعنوان یک راهکار تخصصی و اقتصادی برای کاربردهای پایه در صنایع شیمیایی و فرآیندی طراحی شده است؛ جایی که اندازهگیری دقیق جریان سیالات خورنده، همراه با سادگی بهرهبرداری و قابلیت اطمینان بالا، اهمیت ویژهای دارد. این محصول با تکیه بر طراحی ساده سختافزاری و نرمافزاری، تمامی مراحل چرخه عمر تجهیز از مهندسی و نصب تا راهاندازی، بهرهبرداری و سرویس را سادهسازی میکند و همزمان کیفیت شناختهشده Endress+Hauser را حفظ مینماید. استفاده از فناوری Heartbeat نیز تضمینکننده ایمنی فرآیند و پایداری اندازهگیری در طول زمان است.
حوزه کاربرد در صنایع شیمیایی و فرآیندی
Promag P 10 بهطور اختصاصی برای کاربردهای شیمیایی و فرآیندی با سیالات خورنده توسعه یافته است. این فلومتر در صنایع شیمیایی عمومی، واحدهای تولید مواد اولیه شیمیایی، صنایع رنگ، رزین، اسید و باز، واحدهای فرآوری سیالات شیمیایی و خطوط انتقال مواد خورنده مورد استفاده گسترده قرار میگیرد. تمرکز این مدل بر کاربردهای پایه فرآیندی باعث شده است تا بدون پیچیدگیهای غیرضروری، تمامی نیازهای اصلی اندازهگیری جریان در این صنایع را به شکلی قابل اعتماد پوشش دهد.
اصل اندازهگیری الکترومغناطیسی دوطرفه
فلومتر Promag P 10 از اصل اندازهگیری الکترومغناطیسی بهره میبرد که یکی از دقیقترین و پایدارترین روشهای اندازهگیری جریان سیالات رسانا محسوب میشود. این اصل اندازهگیری بهصورت دوطرفه عمل میکند و امکان اندازهگیری جریان در هر دو جهت را فراهم میسازد. ویژگی مهم این روش آن است که اندازهگیری عملاً مستقل از فشار، چگالی، دما و ویسکوزیته سیال انجام میشود و تغییرات شرایط فرآیندی تأثیر محسوسی بر دقت نتایج نخواهند داشت.
طراحی بدون افت فشار و صرفهجویی انرژی
ساختار داخلی سنسور Promag P 10 بهگونهای طراحی شده است که مسیر عبور سیال کاملاً یکنواخت و بدون مانع باشد. در نتیجه، هیچگونه افت فشار ناشی از تنگشدگی مقطع لوله ایجاد نمیشود. این ویژگی نقش مهمی در کاهش مصرف انرژی سیستمهای پمپاژ دارد و از استهلاک زودهنگام پمپها و تجهیزات جانبی جلوگیری میکند. حذف افت فشار، بهویژه در خطوط انتقال سیالات خورنده، موجب افزایش راندمان و کاهش هزینههای عملیاتی میشود.
دامنه قطر اسمی و تطبیقپذیری نصب
فلومتر Promag P 10 در دامنه وسیع قطر اسمی از DN ۱۵ تا DN ۶۰۰ معادل ½ تا ۲۴ اینچ عرضه میشود. این بازه گسترده سایزبندی، امکان استفاده از دستگاه را در طیف متنوعی از خطوط لوله با دبیهای کم تا بسیار بالا فراهم میسازد. چنین انعطافپذیریای باعث میشود این مدل هم در پروژههای کوچک فرآیندی و هم در خطوط انتقال صنعتی بزرگ قابل استفاده باشد.
متریالهای در تماس با سیال و مقاومت شیمیایی
یکی از نقاط قوت اصلی Promag P 10، تنوع متریالهای در تماس با سیال است که آن را برای کاربردهای شیمیایی خورنده مناسب میسازد. آستر داخلی سنسور از جنس PTFE یا PFA انتخاب میشود که هر دو مقاومت شیمیایی بسیار بالایی در برابر طیف وسیعی از مواد خورنده دارند. الکترودها نیز از متریالهایی نظیر استنلس استیل 1.4435 معادل 316L، آلیاژ مقاوم Alloy C22 با کد 2.4602، تانتالوم، پلاتین یا تیتانیوم ساخته میشوند. این تنوع متریال، امکان انتخاب دقیق بر اساس ماهیت شیمیایی سیال را فراهم میکند.
متغیرهای قابل اندازهگیری در فرآیند
فلومتر Promag P 10 قادر به اندازهگیری چند متغیر فرآیندی بهصورت همزمان است. متغیرهای اصلی شامل دبی حجمی، رسانایی و دبی جرمی سیال میباشند. دسترسی به این اطلاعات به اپراتورها و مهندسان فرآیند کمک میکند تا کنترل دقیقتری بر شرایط تولید داشته باشند و تحلیل بهتری از وضعیت فرآیند انجام دهند.
دقت اندازهگیری و پایداری عملکرد
حداکثر خطای اندازهگیری دبی حجمی در Promag P 10 در حالت استاندارد برابر با ±۰٫۵ درصد مقدار قرائتشده بهعلاوه ±۱ میلیمتر بر ثانیه است. در نسخههای اختیاری با دقت بالاتر، این مقدار به ±۰٫۲ درصد مقدار قرائتشده بهعلاوه ±۲ میلیمتر بر ثانیه کاهش مییابد. این سطح از دقت، Promag P 10 را برای بسیاری از کاربردهای کنترلی و نظارتی در صنایع شیمیایی کاملاً مناسب میسازد.
محدوده اندازهگیری جریان
دامنه اندازهگیری Promag P 10 از ۴ دسیمتر مکعب بر دقیقه تا ۹۶۰۰ متر مکعب بر ساعت تعریف شده است. این محدوده وسیع امکان استفاده از یک تجهیز واحد را برای کاربردهای مختلف با دبیهای بسیار متفاوت فراهم میکند و فرآیند انتخاب و استانداردسازی تجهیزات را سادهتر میسازد.
شرایط فشار و دمای فرآیندی
حداکثر فشار فرآیندی قابل تحمل برای Promag P 10 برابر با PN ۴۰، Class ۳۰۰ و استاندارد 20K است. دامنه دمای سیال نیز بسته به نوع آستر متفاوت است؛ برای آستر PFA محدوده دمایی از منفی ۲۰ تا مثبت ۱۵۰ درجه سانتیگراد و برای آستر PTFE از منفی ۴۰ تا مثبت ۱۳۰ درجه سانتیگراد تعریف شده است. این محدودهها پاسخگوی اکثر فرآیندهای شیمیایی متداول هستند.
شرایط دمای محیط و نوع فلنج
دامنه دمای محیط برای فلومتر Promag P 10 به نوع فلنج بستگی دارد. در صورت استفاده از فلنج فولاد کربنی، دمای محیط میتواند از منفی ۱۰ تا مثبت ۶۰ درجه سانتیگراد باشد و در صورت استفاده از فلنج استنلس استیل، این دامنه به منفی ۴۰ تا مثبت ۶۰ درجه سانتیگراد افزایش مییابد. این ویژگی، امکان نصب دستگاه در شرایط محیطی مختلف صنعتی را فراهم میسازد.
بدنه سنسور و ساختار مکانیکی
بدنه سنسور در سایزهای DN ۱۵ تا DN ۳۰۰ از آلیاژ AlSi10Mg با پوشش محافظ ساخته شده است که مقاومت مکانیکی مناسبی در برابر شرایط صنعتی دارد. در سایزهای DN ۳۵۰ تا DN ۶۰۰، بدنه از فولاد کربنی با پوشش محافظ استفاده میکند تا استحکام لازم برای ابعاد بزرگتر تضمین شود. این ساختار، طول عمر بالا و پایداری تجهیز را در شرایط سخت کاری فراهم مینماید.
ترانسمیتر و سادگی یکپارچگی سیستم
ترانسمیتر Promag P 10 با تمرکز بر سادگی و کاربردپذیری طراحی شده است. این ترانسمیتر از ارتباطات HART و Modbus RS485 پشتیبانی میکند و بهآسانی در سیستمهای کنترلی رایج قابل یکپارچهسازی است. طراحی ساده سختافزاری و نرمافزاری، زمان مهندسی و راهاندازی را به حداقل میرساند و بهرهبرداری بدون خطا را تسهیل میکند.
نمایشگر، بهرهبرداری و کنترل کاربر
Promag P 10 به یک نمایشگر LCD با اندازه ۲٫۴ اینچ مجهز است که دارای قابلیت لمسی و چرخش خودکار تصویر میباشد. بهرهبرداری و پیکربندی دستگاه از طریق فناوری Bluetooth نیز امکانپذیر است. این ویژگی به اپراتورها اجازه میدهد تنظیمات و پارامترها را بهراحتی و بدون تماس مستقیم با دستگاه انجام دهند، که بهویژه در محیطهای صنعتی اهمیت بالایی دارد.
اپلیکیشن SmartBlue و سهولت راهاندازی
یکی از مزایای کلیدی Promag P 10، امکان بهرهبرداری و پیکربندی از طریق اپلیکیشن SmartBlue است. این اپلیکیشن امکان راهاندازی سریع، پارامتردهی هدایتشده و مشاهده اطلاعات تشخیصی را هم در مرحله مهندسی و هم در محل نصب فراهم میسازد. این رویکرد باعث کاهش زمان راهاندازی و خطاهای انسانی میشود.
ورودیها، خروجیها و سیگنالهای قابل ارائه
فلومتر Promag P 10 به خروجی ۴ تا ۲۰ میلیآمپر HART بهصورت فعال یا غیرفعال مجهز است و همچنین خروجی پالسی، فرکانسی یا سوئیچی را ارائه میدهد. پشتیبانی از Modbus RS485 و خروجی ۴ تا ۲۰ میلیآمپر، امکان اتصال آسان به سیستمهای مانیتورینگ و کنترل صنعتی را تضمین میکند.
تغذیه الکتریکی و تطبیقپذیری نصب
تغذیه الکتریکی Promag P 10 میتواند از DC ۲۴ ولت یا AC ۱۰۰ تا ۲۳۰ ولت تأمین شود. این انعطافپذیری باعث میشود دستگاه با زیرساختهای مختلف صنعتی سازگار باشد و نصب آن بدون نیاز به تغییرات اساسی در سیستم تغذیه انجام شود.
تأییدیههای مناطق خطرناک
Promag P 10 دارای مجموعه کامل تأییدیههای بینالمللی برای استفاده در مناطق خطرناک است که شامل ATEX، IECEx، cCSAus، EAC، NEPSI، INMETRO، IND Ex، KC، JPN و UK Ex میشود. این تأییدیهها امکان استفاده ایمن از دستگاه را در محیطهای مستعد انفجار فراهم میسازند.
کالیبراسیون، ردیابی و فناوری Heartbeat
کالیبراسیون Promag P 10 در مراکز معتبر و مطابق استاندارد ISO/IEC 17025 انجام میشود. فناوری Heartbeat بهصورت یکپارچه امکان صحتسنجی و پایش سلامت دستگاه را فراهم کرده و الزامات ردیابی اندازهگیری مطابق ISO 9001:2015 را طبق تأییدیه TÜV SÜD برآورده میسازد، بدون آنکه نیازی به توقف فرآیند باشد.
گواهیهای فشار، متریال و بهداشتی
این فلومتر دارای گواهیهای فشار PED و CRN و همچنین گواهی متریال 3.1 است. علاوه بر این، تأییدیههای آب آشامیدنی ACS، NSF 61 و WRAS نشاندهنده کیفیت بالای متریالهای در تماس با سیال و امکان استفاده از دستگاه در کاربردهای مرتبط با آب میباشد.
جمعبندی نهایی
فلومتر الکترومغناطیسی Endress+Hauser Promag P 10 راهکاری ساده، دقیق و قابل اعتماد برای کاربردهای پایه شیمیایی و فرآیندی با سیالات خورنده است. ترکیب طراحی ساده، دقت مناسب، ارتباطات صنعتی، بهرهبرداری آسان با اپلیکیشن SmartBlue و فناوری Heartbeat، این محصول را به انتخابی ایدهآل برای پروژههایی تبدیل میکند که در آنها کارایی، ایمنی و سادگی در اولویت قرار دارند.
