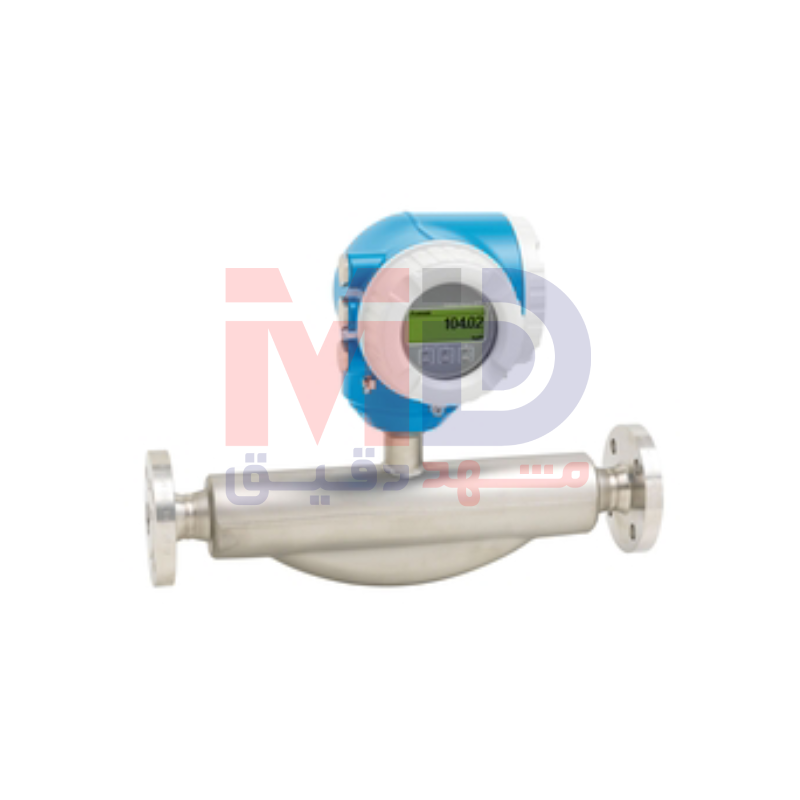

فلومتر الکترومغناطیسی Endress+Hauser F 300

معرفی فلومتر Endress+Hauser F 300

فلومتر Endress+Hauser F 300 یکی از دقیق‌ترین و قابل‌اعتمادترین فلومترهای جرمی موجود در بازار تجهیزات ابزار دقیق صنعتی است که بر پایه اصل اندازه‌گیری کوریولیس طراحی شده است. این تجهیز به‌عنوان عضوی از خانواده Promass F، سابقه‌ای طولانی در ارائه بالاترین سطح دقت، پایداری اندازه‌گیری و ایمنی فرآیندی در سخت‌ترین شرایط عملیاتی دارد. طراحی سنسور مستحکم در کنار ترانسمیتر فشرده، پیشرفته و کاملاً در دسترس، باعث شده است F 300 به انتخابی ایده‌آل برای صنایع فرآیندی پیشرفته تبدیل شود؛ صنایعی که دقت اندازه‌گیری، تکرارپذیری، ایمنی و قابلیت یکپارچه‌سازی با سیستم‌های کنترلی در آن‌ها اهمیت حیاتی دارد.

حوزه کاربرد و گستره استفاده صنعتی

فلومتر Endress+Hauser F 300 برای اندازه‌گیری جریان مایعات و گازها در طیف وسیعی از صنایع طراحی شده است. این تجهیز در صنایعی نظیر نفت، گاز، پتروشیمی، شیمیایی، دارویی، غذایی، انرژی، نیروگاهی و فرآیندهای برودتی و کرایوژنیک مورد استفاده قرار می‌گیرد. مصونیت کامل این فلومتر در برابر نوسانات شدید فرآیندی، تغییرات دما، فشار و خواص فیزیکی سیال، امکان استفاده از آن را در محیط‌های خشن صنعتی و شرایط ناپایدار عملیاتی فراهم کرده است. عملکرد پایدار در حضور ارتعاشات، شوک‌های حرارتی و تغییرات بار فرآیندی، F 300 را به گزینه‌ای اطمینان‌بخش برای کاربردهای بحرانی تبدیل می‌کند.

اصل اندازه‌گیری کوریولیس

اصل اندازه‌گیری فلومتر Endress+Hauser F 300 مبتنی بر اثر کوریولیس است؛ روشی که به‌طور کامل مستقل از خواص فیزیکی سیال نظیر ویسکوزیته، چگالی، فشار و دما عمل می‌کند. در این روش، عبور جرم سیال از لوله‌های اندازه‌گیری مرتعش‌شونده باعث ایجاد نیروی کوریولیس می‌شود که مستقیماً متناسب با دبی جرمی سیال است. این ویژگی باعث می‌شود دقت اندازه‌گیری حتی در شرایطی که ترکیب سیال یا شرایط فرآیندی به‌طور مداوم تغییر می‌کند، بدون افت باقی بماند. به همین دلیل، F 300 بالاترین عملکرد اندازه‌گیری را برای مایعات و گازها در شرایط متغیر و demanding ارائه می‌دهد.

اندازه‌گیری چندمتغیره و کاهش نقاط اندازه‌گیری

یکی از مزیت‌های کلیدی فلومتر F 300، قابلیت اندازه‌گیری هم‌زمان چندین پارامتر فرآیندی است. این تجهیز علاوه‌بر دبی جرمی، قادر به اندازه‌گیری چگالی، دمای سیال، دبی حجمی، دبی حجمی تصحیح‌شده، چگالی مرجع و غلظت است. این ویژگی چندمتغیره باعث می‌شود نیاز به نصب تجهیزات اندازه‌گیری مجزا به‌طور کامل حذف شود. در نتیجه، تعداد نقاط اندازه‌گیری در فرآیند کاهش یافته، پیچیدگی طراحی سیستم کم می‌شود و هزینه‌های سرمایه‌گذاری و نگهداری به شکل قابل‌توجهی کاهش می‌یابد.

دقت اندازه‌گیری و عملکرد متروالوژیک

فلومتر Endress+Hauser F 300 در بالاترین سطح دقت اندازه‌گیری در کلاس خود قرار دارد. خطای اندازه‌گیری دبی جرمی برای مایعات در حالت استاندارد برابر با ±۰٫۱۰ درصد و در نسخه PremiumCal به ±۰٫۰۵ درصد کاهش می‌یابد. دقت اندازه‌گیری دبی حجمی مایعات ±۰٫۱۰ درصد، دبی جرمی گازها ±۰٫۲۵ درصد و دقت اندازه‌گیری چگالی مایعات ±۰٫۰۰۰۵ گرم بر سانتی‌متر مکعب است. این سطوح دقت، F 300 را به گزینه‌ای ایده‌آل برای کاربردهای کنترلی، حسابداری فرآیندی و کاربردهای نیازمند اندازه‌گیری بسیار دقیق تبدیل می‌کند.

دامنه اندازه‌گیری و ظرفیت جریان

محدوده اندازه‌گیری فلومتر Endress+Hauser F 300 بسیار وسیع بوده و از صفر تا ۲٬۲۰۰٬۰۰۰ کیلوگرم بر ساعت را پوشش می‌دهد. این دامنه گسترده، امکان استفاده از این فلومتر را در خطوط فرآیندی با دبی بسیار کم تا دبی‌های بسیار بالا فراهم می‌سازد. طراحی هیدرودینامیکی لوله‌های اندازه‌گیری باعث ایجاد افت فشار حداقلی در سیستم شده و عملکرد فرآیند را بدون تأثیر منفی بر بهره‌وری حفظ می‌کند.

محدوده قطر اسمی و انعطاف‌پذیری نصب

فلومتر F 300 در قطرهای اسمی DN ۸ تا DN ۲۵۰ معادل ⅜ تا ۱۰ اینچ عرضه می‌شود. این تنوع سایز، امکان استفاده از تجهیز را در خطوط پایلوت، واحدهای آزمایشگاهی، خطوط تولید متوسط و خطوط اصلی فرآیندی فراهم می‌کند. از آنجا که فلومترهای کوریولیس نیاز به طول مستقیم ورودی و خروجی ندارند، نصب F 300 حتی در فضاهای محدود و پیچیده امکان‌پذیر بوده و انعطاف‌پذیری بالایی در طراحی پایپینگ ایجاد می‌کند.

محدوده دما و فشار فرآیندی

فلومتر Endress+Hauser F 300 قابلیت کار در گستره وسیعی از دماهای سیال را دارد. در حالت استاندارد، محدوده دمای سیال از منفی ۵۰ تا مثبت ۱۵۰ درجه سانتی‌گراد است و با انتخاب آپشن‌های مختلف، این محدوده تا منفی ۱۹۶ درجه سانتی‌گراد برای کاربردهای کرایوژنیک و تا مثبت ۳۵۰ درجه سانتی‌گراد برای فرآیندهای دمای بالا گسترش می‌یابد. حداکثر فشار قابل‌تحمل این فلومتر PN ۱۰۰، Class ۶۰۰ و 63K است که امکان استفاده در فرآیندهای فشار بالا را فراهم می‌سازد.

متریال قطعات در تماس با سیال

قطعات در تماس با سیال در فلومتر F 300 از متریال‌های بسیار مقاوم و با کیفیت بالا ساخته شده‌اند. لوله اندازه‌گیری از استنلس استیل 1.4539 (904L)، استنلس استیل 1.4404 (316/316L) و آلیاژ Alloy C22 با استاندارد 2.4602 تولید می‌شود. اتصالات فرآیندی نیز از جنس 316/316L، Alloy C22 و استنلس استیل 1.4301 (F304) هستند. این انتخاب متریال، مقاومت عالی در برابر خوردگی، فشار، دما و سیالات تهاجمی را تضمین می‌کند.

طراحی سنسور و بدنه اندازه‌گیری

بدنه سنسور فلومتر F 300 در نسخه استاندارد از استنلس استیل 1.4301 ساخته شده و در نسخه آپشنال از استنلس استیل 1.4404 ارائه می‌شود. این ساختار مقاوم باعث افزایش دوام مکانیکی تجهیز در شرایط سخت صنعتی می‌شود. طراحی مستحکم سنسور در کنار ایمنی ذاتی سیستم اندازه‌گیری، پایداری عملکرد را حتی در محیط‌های با لرزش بالا تضمین می‌کند.

ترانسمیتر فشرده با طراحی دو‌محفظه‌ای

ترانسمیتر Endress+Hauser F 300 دارای طراحی فشرده دو‌محفظه‌ای است که امکان جداسازی بخش الکترونیکی و بخش اتصالات را فراهم می‌کند. این طراحی باعث افزایش ایمنی، سهولت نصب و دسترسی آسان به تجهیزات بهره‌برداری می‌شود. ترانسمیتر قادر به پشتیبانی از حداکثر سه ورودی و خروجی به‌صورت هم‌زمان است و در محفظه‌ای از جنس AlSi10Mg با پوشش محافظ یا استنلس استیل مشابه 316L عرضه می‌شود.

نمایشگر، بهره‌برداری و دسترسی دیجیتال

فلومتر F 300 به نمایشگر چهارخطی با نور پس‌زمینه مجهز است که کنترل آن از طریق رابط لمسی و بدون نیاز به باز کردن محفظه انجام می‌شود. امکان دسترسی WLAN داخلی، بهره‌برداری، پیکربندی و عیب‌یابی دستگاه را به‌صورت بی‌سیم فراهم می‌کند. علاوه بر کنترل محلی، امکان استفاده از نمایشگر ریموت نیز وجود دارد که برای نصب در نقاط دور از دسترس بسیار کاربردی است.

خروجی‌ها و ورودی‌های سیگنال

این فلومتر از سه خروجی متنوع شامل خروجی ۴ تا ۲۰ میلی‌آمپر HART به‌صورت اکتیو یا پسیو، خروجی WirelessHART، خروجی پالسی، فرکانسی، سوئیچ، خروجی پالسی دوبل و رله پشتیبانی می‌کند. ورودی‌های وضعیت و ورودی جریان ۴ تا ۲۰ میلی‌آمپر نیز برای ارتباط با تجهیزات جانبی در نظر گرفته شده‌اند. این تنوع سیگنال، یکپارچه‌سازی F 300 با انواع سیستم‌های کنترلی را بسیار ساده می‌سازد.

ارتباطات دیجیتال و یکپارچه‌سازی صنعتی

فلومتر Endress+Hauser F 300 از طیف گسترده‌ای از پروتکل‌های ارتباطی دیجیتال شامل HART، PROFIBUS DP و PA، FOUNDATION Fieldbus، Modbus RS485، MODBUS TCP بر بستر Ethernet-APL، PROFINET، PROFINET over Ethernet-APL، EtherNet/IP و OPC-UA پشتیبانی می‌کند. این سطح از ارتباطات، F 300 را آماده اتصال به معماری‌های Industry 4.0 و سیستم‌های پیشرفته مانیتورینگ و تحلیل داده می‌سازد.

تکنولوژی Heartbeat و اطمینان عملکرد

Heartbeat Technology یکی از شاخص‌ترین فناوری‌های به‌کاررفته در فلومتر F 300 است. این تکنولوژی امکان پایش پیوسته سلامت سنسور و ترانسمیتر، تأیید صحت عملکرد و افزایش فاصله زمانی کالیبراسیون را فراهم می‌کند. Heartbeat با استاندارد ISO 9001:2015 هم‌خوانی دارد و ردیابی متروالوژیک اندازه‌گیری را بدون نیاز به توقف فرآیند تضمین می‌نماید.

تغذیه الکتریکی و شرایط محیطی

تغذیه فلومتر F 300 می‌تواند از طریق DC ۲۴ ولت یا AC ۱۰۰ تا ۲۳۰ ولت تأمین شود. محدوده دمای محیطی در حالت استاندارد بین منفی ۴۰ تا مثبت ۶۰ درجه سانتی‌گراد و در نسخه آپشنال تا منفی ۵۰ درجه سانتی‌گراد قابل گسترش است. درجه حفاظت نسخه فشرده IP۶۶/IP۶۷ بوده و آنتن WLAN خارجی دارای IP۶۷ است، ضمن آنکه نسخه IP۶۹ نیز برای شست‌وشوی پرفشار در دسترس می‌باشد.

ایمنی، تأییدیه‌ها و استانداردهای بین‌المللی

فلومتر Endress+Hauser F 300 دارای تأییدیه‌های معتبر مناطق خطرناک شامل ATEX، IECEx، cCSAus، NEPSI، INMETRO، EAC، UK Ex و KC است. همچنین این تجهیز دارای نشان‌های ایمنی CE، C-tick و EAC بوده و مطابق استاندارد IEC 61508 برای کاربردهای ایمنی و سیستم‌های SIL طبق IEC 61511 قابل استفاده است. تأییدیه‌های متروالوژیک، دریایی، فشاری، بهداشتی و گواهی متریال 3.1، جایگاه این فلومتر را به‌عنوان یک تجهیز مرجع در صنایع پیشرفته تثبیت می‌کند.

جمع‌بندی نهایی

فلومتر Endress+Hauser F 300 ترکیبی از دقت ممتاز، استحکام مکانیکی، انعطاف‌پذیری ارتباطی و فناوری‌های نوین پایش سلامت است. این تجهیز با ارائه اندازه‌گیری جرمی دقیق، چندمتغیره و مستقل از خواص فیزیکی سیال، پاسخ‌گوی نیاز صنایع پیشرفته در سخت‌ترین شرایط فرآیندی است. F 300 انتخابی مطمئن برای مهندسانی است که به‌دنبال حداکثر اطمینان، کاهش پیچیدگی سیستم و افزایش بهره‌وری در فرآیندهای صنعتی هستند.
