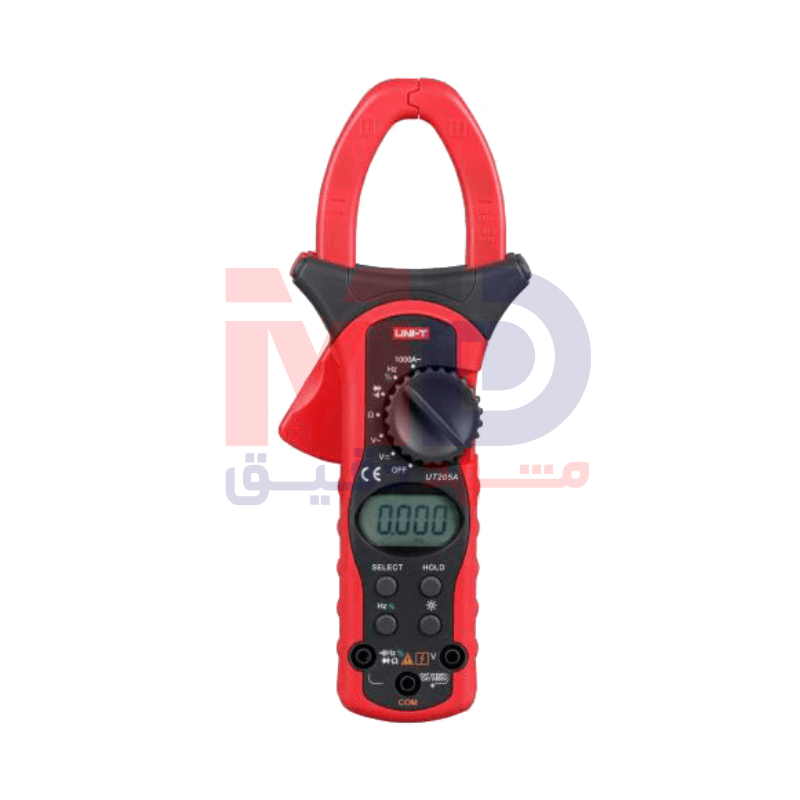

آشنایی با کلمپ آمپرمتر دیجیتال اتورنج UNI-T UT-205A
وقتی صحبت از تست و اندازهگیری پارامترهای الکتریکی در پروژههای صنعتی، کارگاهی یا تعمیرگاهی به میان میآید، اولین ابزارهایی که به ذهن هر متخصص و برقکاری میرسد، دستگاههایی دقیق، ایمن و چندکاره است. در میان این محصولات، کلمپ آمپرمترها همیشه جایگاه خاصی داشتهاند. یکی از پرکاربردترین و پیشرفتهترین محصولات این رده، کلمپ آمپرمتر دیجیتال اتورنج UNI-T UT-205A است. این محصول با قابلیت سنجش جریان تا 1000 آمپر، اندازهگیری ولتاژهای زیاد، مقاومت، فرکانس و امکانات جانبی مدرن، خود را بهعنوان یک انتخاب ایدهآل برای حرفهایها، تکنسینها و دانشآموختگان حوزه برق معرفی کرده است. در این متن، همه جزئیات فنی و کاربردی این مدل را به زبان فارسی برای شما شرح میدهم تا با خیالی آسوده، مناسبترین انتخاب را داشته باشید.
طراحی مهندسی، ارگونومی و ظاهر محصول
UT-205A نمونهای از بهروزترین محصولات کمپانی یونیتی (UNI-T) است که با رعایت کلیه استانداردهای بینالمللی، در عین برخورداری از فناوری روز، تمامی نیازهای ایمنی و راحتی کاربران را لحاظ میکند.
بدنه این دستگاه با رنگبندی قرمز و خاکستری ساخته شده که هم جذابیت ظاهری دارد و هم در محیطهایی با چربی و گرد و خاک به راحتی دیده میشود.
طراحی ارگونومیک این مدل، توجه خاصی به سهولت کاربری حتی هنگام استفاده از دستکشهای مخصوص برقکاری داشته و فرم کلی دستگاه به گونهای است که در دست گرفتن آن برای مدت طولانی، آسیبی به دست وارد نمیکند.
ابعاد این دستگاه معادل 236 میلیمتر طول، 97 میلیمتر عرض و 40 میلیمتر عمق بوده و وزنی فقط 350 گرم دارد. همین میزان سبکی، حرکت بین تابلوها یا استفاده بر روی کابلهای بلندمرتبه را بسیار آسان میکند.
دهانه کلمپ بزرگ و مقاوم برای انواع کابل
یکی از امتیازات مهم UT-205A دهانه کلمپ عریض 40 میلیمتری آن است. با این دهانه، میتوان ضخیمترین و پرظرفیتترین کابلهای برق صنعتی، فازهای تابلو برق یا شینهها را بدون نیاز به جداسازی، اندازهگیری نمود. فک عریض و قدرت مکانیکی بالا، این امکان را میدهد تا حتی سیمهای برق قدرت در پروژههای بزرگ ساختمانی و صنعتی نیز در زمان عیبیابی، تعمیر یا نصب، بهراحتی مورد تست قرار بگیرند.
صفحهنمایش دیجیتال با وضوح و شمارش بالا
یکی از امکانات اساسی برای سهولت کاربری و کاهش خطا، صفحهنمایش دیجیتال دستگاهها است. کلمپ متر UT-205A با یک نمایشگر LCD واضح با تعداد شمارشی 4000 رقم تولید شده که ابعاد صفحهنمایش آن 37 در 18 میلیمتر بوده، تمامی دادهها را به شکلی شفاف و بدون ابهام نمایش میدهد. این نمایشگر با قابلیت نور پسزمینه (LCD Backlight) مجهز شده تا حتی در محیطهای تاریک، داخل تابلو برق یا چارچوبهای بسته بتوان اطلاعات را به بهترین شکل ممکن مشاهده کرد.
نمایش کامل آیکونهای وضعیت از قبیل شاخصهای تست، آلارم باتری، وضعیت Auto Range، قفل داده، تست دیود و …، امکان مانیتورینگ حرفهای و بدون اختلال را ایجاد میکند تا کاربر همیشه از عملکرد صحیح محصول اطمینان خاطر داشته باشد.
قدرت و دقت اندازهگیری
این کلمپآمپرمتر دیجیتال، با برخورداری از امکانات پیشرفته، دقت بالا و بازه اندازهگیری گسترده، تمامی نیازهای تست، سرویس و عیبیابی مدارات برق را پوشش میدهد.
اندازهگیری جریان متناوب AC
در پروژههای صنعتی و ساختمانی که اندازهگیری جریان اهمیت فوقالعادهای دارد، UT-205A با توان سنجش جریان متناوب تا 1000 آمپر همه نیازهای حرفهای را پوشش میدهد. خطای اندازهگیری جریان در این بازه تنها ± 1.5 درصد مقدار خواندهشده + 5 رقم است که برای بررسی عملکرد موتورها، ترانسها، مصرفکنندههای قدرت و بررسی اتصالهای مشکوک بسیار مناسب و مطمئن است.
اندازهگیری ولتاژ متناوب AC
کلمپ متر UT-205A امکان اندازهگیری ولتاژ متناوب تا 600 ولت را فراهم ساخته که با دقت ± 1.2 درصد + 5 رقم در سنجش کیفیت برق، بررسی خروجی ژنراتور، کنترل پنلهای برق صنعتی و تست تجهیزات برقی ساختمان بسیار کاربردی است. این بازه بیش از نیاز اغلب پروژههای تاسیساتی و صنعتی بوده و ایمنی کامل را هم در نظر دارد.
اندازهگیری ولتاژ مستقیم DC
در بخش برق و الکترونیک یا هنگام تست باتری، منابع تغذیه و UPS، قابلیت اندازهگیری ولتاژ DC تا 600 ولت با دقت ± 0.8 درصد + 1 رقم پشتیبانی میشود. این میزان دقت برای کار روی مدارهای حساس یا تجهیزات ولتاژ پایین نیز فوقالعاده اطمینانبخش است.
اندازهگیری مقاومت
در عیبیابی اتصالات، بررسی سلامت سیمها و تست قطعاتی مانند مقاومتها، استفاده از کلمپ متر UT-205A بسیار ساده است؛ چرا که میتواند مقاومت را تا 40 مگااهم با دقت ± 1 درصد + 2 رقم اندازهگیری نماید. این ویژگی خصوصا برای تست ایزولاسیون کابلها، سالم بودن سیمکشی و بررسی عدم وجود اتصال کوتاه یا قطعی، کارتان را بسیار سریعتر و بدون خطا خواهد کرد.
اندازهگیری فرکانس
برخی خطوط و تجهیزات تخصصی همچون ژنراتورها و موتورهای صنعتی نیاز به تست دقیق فرکانس دارند. قابلیت سنجش فرکانس UT-205A از 10 هرتز تا 10 مگاهرتز را شامل میشود تا کنترل عملیاتی شبکهها و تجهیزات فرکانس بالا نیز به راحتی و دقت کافی ممکن گردد؛ میزان خطا در این بخش نیز فقط ± 0.1 درصد + 3 رقم است.
اندازهگیری دما (ویژه UT206A)
در مدل UT206A که مشابه UT-205A است، امکان اندازهگیری دما در بازه منفی 40 تا مثبت 1000 درجه سانتیگراد وجود دارد. این امکان برای تست سلامت تجهیزات، بررسی عملکرد موتور، ترانس یا تابلو برق در شرایط کاری مختلف یک ابزار حیاتی است.
سایر امکانات اندازهگیری
امکان سنجش Duty Cycle (سیکل کاری) از 0.1 تا 99.9 درصد، کمک میکند تا در تست انواع سیستم کلیدزنی، مدارهای PWM، درایورها و منابع تغذیه سوئیچینگ، میزان کارکرد واقعی و بازدهی مدار را بسنجید. انجام تست دیود برای بررسی سالم بودن قطعات نیمهرسانا در مدارات الکترونیکی، و تست پیوستگی (با بیزر صوتی) برای شناسایی عیوب سیمکشی، کابلکشی یا مدارهای داخلی از ویژگیهای استاندارد این دستگاه است.
عملکرد اتورنج (Auto Range) و سهولت استفاده
یک نکته مهم درباره UT-205A سیستم اتورنج آن است. بسیاری از کاربران مبتدی و حتی حرفهای تمایل دارند فرآیند انتخاب رنج اندازهگیری به طور خودکار انجام شود تا از بروز خطا و آسیب به دستگاه جلوگیری گردد. با وجود Auto Range، دستگاه به صورت خودکار بهترین بازه اندازهگیری را تعیین میکند و کاربر فقط کافی است پارامتر مورد نظر را انتخاب کند. همین امر ریسک خطا را به شدت کاهش داده و سرعت عملکرد را بالا میبرد.
امکانات ایمنی و کاربردی روز
برای اینکه یک کلمپ متر دیجیتال بتواند بهعنوان گزینهای مطمئن معرفی شود، علاوه بر امکانات فنی باید ایمنی کاملی را نیز برای کاربر تامین نماید. این مدل مطابق با استانداردهای CAT II 600V و CAT III 300V، در محیطهای نیمهصنعتی و مسکونی و حتی تا حدی صنعت برق قابل استفاده است، یعنی مقاومت و ایمنی آن در برابر اضافه ولتاژ و جریان طراحی شده و تطابق با استانداردهای CE و RoHS ضامن سلامت محیط آزمایش و کاربر است.
تعبیه خاموشی خودکار (Auto Power Off)، باعث افزایش عمر باتری و کاهش مصرف انرژی در مواقعی میشود که به صورت اتفاقی دستگاه خاموش نمیشود. سیستم هشدار باتری ضعیف (Low battery indication) مانع از عملکرد نادرست هنگامی که باتری نیاز به تعویض دارد، میشود.
در صورت نیاز به ثبت عدد مدنظر، کافیست از گزینه حفظ داده (Data Hold) استفاده کنید تا عدد فعلی تا زمانی که لازم باشد، روی نمایشگر باقی بماند.
در UT206A به طور خاص، مد Rel Mode یا حالت نسبی تعبیه شده تا با آن بتوانید تغییرات یک اندازهگیری نسبت به نقطه مرجع را بسنجید که برای بررسی تفاوت مقادیر یا مقایسات تحلیلی، ابزاری تخصصی به شمار میرود.
سایر ویژگیها و امکانات مهم دستگاه
ورودی با امپدانس بالا (برای سنجش ولتاژ DC حدود 10 مگ اهم) این ویژگی به دستگاه اجازه میدهد تا بدون تاثیرگذاری روی مدارهای حساس، ولتاژ را سنجش کند؛ مخصوصاً در مدارات کنترل و الکترونیک صنعتی این نکته بسیار مهم است.
نمایشگر کامل آیکون (Full Icon Display)، هیچ نکتهای را از دید کاربر مخفی نمیگذارد و در هر لحظه نشاندهنده وضعیت عملکرد یا هشدارهای احتمالی دستگاه است.
بیزر اتصال کوتاه، کار را برای تست سریع پیوستگی خطوط و اتصالات برق بدون نیاز به نگاه مستمر به نمایشگر آسان میکند.
فعال بودن نور پس زمینه نمایشگر، ایمنی و سهولت کار را در شرایط نور کم تضمین میکند و عملاً نگرانی از دید ناکافی در محیطهای صنعتی، تونلها یا تابلوهای برق مرتفع خواهد شد.
لوازم جانبی و نحوه بستهبندی
هر خرید UT-205A با لوازم و اقلامی عرضه میشود که کاربری فوری دستگاه را ممکن میسازد. این لوازم شامل باتری 9 ولتی (6F22)، کابل تست اصلی، کیف حمل مقاوم و دفترچه راهنمای انگلیسی دستگاه میشود.
در مدل UT206A، یک پراب دمای تماسی (Point Contact Temperature Probe) برای اندازهگیری دما نیز به کاربر ارائه میشود.
بستهبندی محصول در جعبههای هدیه مقاوم انجام میگیرد و هر کارتن شامل 20 دستگاه است که با اندازه 525×360×380 میلیمتر و وزن حدودی 14.4 کیلوگرم حمل میشود؛ این نحوه بستهبندی علاوه بر حمل آسان، اطمینان از سالم ماندن دستگاه تا رسیدن به دست کاربر را تضمین میکند.
بخش انرژی و مدیریت باتری
این مدل برای تامین انرژی از یک باتری 9 ولتی استاندارد 6F22 استفاده میکند. این نوع باتری علاوه بر در دسترس بودن و قیمت بهصرفه، با فناوری مدیریت انرژی کم مصرف استفاده شده در دستگاه، مدت زیادی نیاز به تعویض نخواهد داشت.
کاربردهای حرفهای و عمومی کلمپ آمپرمتر UT-205A
دامنه کاربرد کلمپ متر UT-205A بسیار وسیع است. به لطف دقت بالا، دهانه کلمپ بزرگ و ایمنی کامل دستگاه، این ابزار هم برای برقکاران ساختمانی، تاسیساتی، تابلو برقکاران، تکنسینهای نیروگاه و توزیع برق، مراکز تعمیرات صنعتی، سرویس آسانسور، تجهیزات تهویه مطبوع، نصب و کنترل پنلهای خورشیدی، تست انواع ماشینآلات سبک و سنگین و حتی آزمایشگاههای فنی-آموزشی یک انتخاب بیرقیب است.
بیزر تست پیوستگی، سنجش Duty Cycle و توانایی تشخیص پارگی یا اتصالی کابلها سرعت انجام تستها را بالا میبرد و امکان اندازهگیری فرکانس دستگاههای تخصصی (مانند مبدلهای فرکانس یا ژنراتورهای صنعت برق) قابلیتهای پیشرفتهتری را در اختیار کاربر قرار میدهد.
نکات ایمنی و روش نگهداری
برای کار ایمن و مطمئن با این دستگاه، توصیه میشود:
- قبل از استفاده، سالم بودن فک کلمپ و کابلهای تست را بررسی کنید.
- دستگاه را در محیط خشک و به دور از گرد و غبار یا مواد شیمیایی نگهداری کنید.
- باتری را در زمانهایی که دستگاه برای مدت طولانی استفاده نمیشود خارج نمایید.
- از فشار یا ضربه شدید به دستگاه جلوگیری کنید.
- اگر از دستگاه برای سنجش جریانهای بالا در تابلو برق یا تجهیزات سنگین استفاده میکنید، همواره تجهیزات ایمنی فردی از جمله دستکش و کفش عایق استفاده کنید.
جمعبندی نهایی: چرا UT-205A؟
کلمپ آمپرمتر دیجیتال اتورنج UNI-T UT-205A را میتوان پاسخی بینقص به تمام نیازهای اندازهگیری و تست در صنعت برق دانست:
- دقت عالی در اندازهگیری فشار قوی، جریان و ولتاژ بالا
- ابعاد مناسب، وزن سبک و کیفیت ساخت مطمئن
- طراحی ارگونومیک و مناسب حتی برای کار با دستکش برق
- دهانه کلمپ بزرگ برای کابلهای صنعتی
- نمایشگر دیجیتال اعداد بالا با نور پسزمینه و آیکونهای کامل
- مدیریت هوشمند انرژی و عملکرد کممصرف
- امنیت مطابق استانداردهای CE و RoHS و استاندارد CAT II 600V / CAT III 300V
- مجموعه عملکردهای جانبی همچون تست دیود، پیوستگی و Duty Cycle
- پشتیبانی از Range اتوماتیک برای کاربران مبتدی و حرفهای
- اقلام جانبی کامل و خدمات پس از فروش
در نهایت اگر به دنبال ابزاری دقیق، قابل اعتماد و همهکاره برای پروژههای برق ساختمانی و صنعتی یا حتی کاربری آموزشی هستید، انتخاب UNI-T UT-205A یعنی انتخاب کیفیت و آسودگی خاطر برای سالهایی طولانی در حرفه و تخصص خود. این ابزار همهفنحریف، همگام با نیازهای فنی و کاربردی روز، تجربهای کاملاً حرفهای برای شما رقم خواهد زد.
