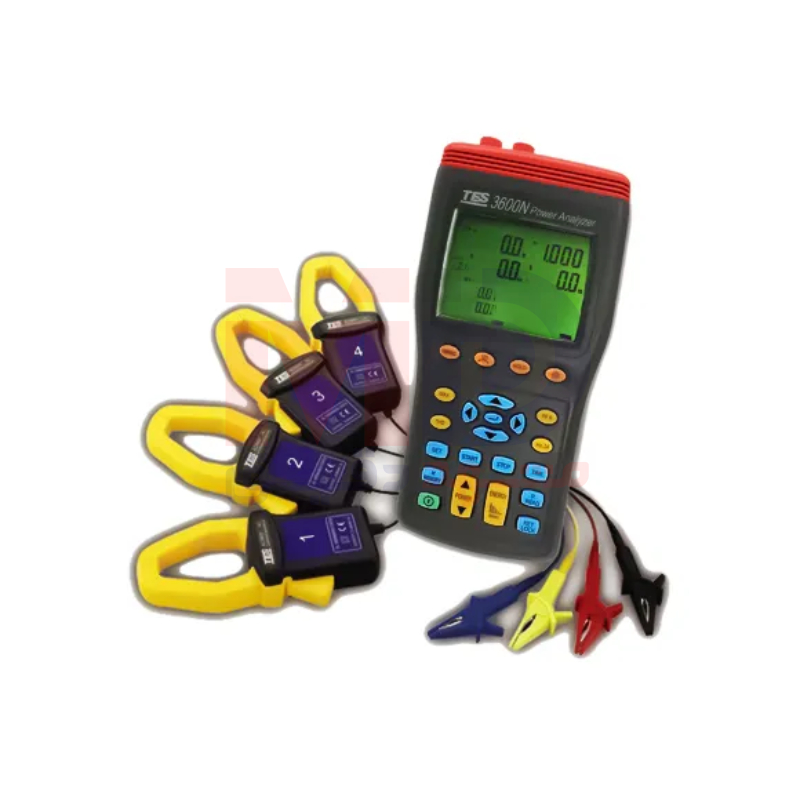

معرفی پاور هارمونیک آنالایزر تک فاز و سه فاز 1000 آمپر TES 3600
پاور هارمونیک آنالایزر TES 3600 یک ابزار پیشرفته برای اندازهگیری و تحلیل قدرت الکتریکی، هارمونیکها و سایر پارامترهای مربوط به جریان و ولتاژ در سیستمهای قدرت تکفاز و سهفاز است. این دستگاه با دقت بالا و قابلیتهای متنوع کاربرد گستردهای در صنایع مختلف، شبکههای برق، سیستمهای تولید، توزیع و مصرف انرژی دارد. طراحی سبک و قابل حمل این ابزار، همراه با رابط کاربری آسان، آن را به یکی از بهترین گزینهها برای تحلیل پارامترهای توان الکتریکی در محیطهای صنعتی و خانگی تبدیل کرده است.
ویژگیهای پاور هارمونیک آنالایزر TES 3600
1. صفحه نمایش LCD خوانا و چندگانه
دستگاه TES 3600 مجهز به یک صفحه نمایش LCD بزرگ و خوانا است که اطلاعات کلیدی را به صورت واضح و دقیق به کاربر نشان میدهد. این صفحه نمایش دارای قابلیت نور پسزمینه است که امکان مشاهده دادهها را در محیطهای کمنور فراهم میکند. استفاده از نمایشگر چندگانه باعث شده که کاربران بتوانند اطلاعات مربوط به ولتاژ، جریان، توان فعال، توان راکتیو، توان ظاهری و سایر پارامترها را به صورت همزمان مشاهده کنند.
2. قابلیت اتصال برای چهار گیره جریان
این دستگاه به کاربر امکان اتصال چهار گیره جریان را میدهد که قابلیت اندازهگیری جریان تا مقدار 1000 آمپر را فراهم میکند. TES 3600 با این قابلیت ویژه، امکان تحلیل سیستمهای برق تکفاز و سهفاز را به صورت دقیق فراهم کرده است.
3. حالتهای مختلف اندازهگیری توان
TES 3600 از چهار حالت اندازهگیری توان به شرح زیر پشتیبانی میکند:
- 1P2W: اندازهگیری توان در سیستم تک فاز دو سیم.
- 1P3W: اندازهگیری توان در سیستم تک فاز سه سیم.
- 3P3W2M: اندازهگیری توان در سیستم سه فاز سه سیم (روش دو متر).
- 3P4W: اندازهگیری توان در سیستم سه فاز چهار سیم.
این انعطافپذیری در انواع اندازهگیری، TES 3600 را به ابزاری کاربردی برای تحلیل توان الکتریکی در انواع سیستمهای قدرت تبدیل کرده است.
4. دقت بالا و اندازهگیری True RMS
این دستگاه به فناوری True RMS مجهز است که باعث میشود اندازهگیریهای مربوط به ولتاژ و جریان حتی در حضور نویز یا تغییرات غیرخطی سیگنال، به صورت دقیق انجام شود. این ویژگی امکان تحلیل دقیق توان در سیستمهای قدرت صنعتی را به کاربران میدهد.
5. اندازهگیری پارامترهای مختلف توان
TES 3600 قابلیت اندازهگیری و نمایش انواع پارامترهای مرتبط با توان الکتریکی را دارد:
- توان فعال (KW): مقدار توان واقعی مصرف شده یا تولید شده.
- توان راکتیو (KVAR): توان مربوط به میدانهای مغناطیسی و الکتریکی که توسط بارهای القایی یا خازنی ایجاد میشود.
- توان ظاهری (KVA): ترکیب توان فعال و توان راکتیو در یک سیستم قدرت.
- ضریب توان (PF): میزان کارایی توان مصرفی.
- زاویه فاز (θ): تفاوت زاویهای بین ولتاژ و جریان.
- فرکانس (Hz): بررسی فرکانس سیستم الکتریکی.
- انرژی مصرفی (KWh، KVARh و KVAh): اندازهگیری میزان انرژی مصرفی سیستم در مقیاسهای مختلف.
این ویژگیها دستگاه TES 3600 را به یک ابزار تحلیل جامع و دقیق در زمینه اندازهگیری توان تبدیل کرده است.
6. قابلیت نمایش هارمونیکها و شکل موجها
TES 3600 به کاربر اجازه میدهد تا علاوه بر اندازهگیری مقادیر توان، هارمونیکهای جریان و ولتاژ را تحلیل کند. همراه با نمایش شکل موج ولتاژ و جریان در صفحهنمایش، کاربران میتوانند مشکلات مربوط به کیفیت توان، هارمونیکها و اعوجاج سیگنالهای الکتریکی را شناسایی کنند.
7. عملکرد ثبت دادهها (Data Logging)
این دستگاه دارای دیتالاگر داخلی با حافظه 512 کیلوبایتی است که توانایی ذخیره 20,000 مجموعه داده را دارد. همچنین TES 3600 به قابلیت تنظیم تریگرهای قابل برنامهریزی مجهز است که به کاربر اجازه میدهد زمان شروع و توقف ثبت دادهها را تعیین کند. این ویژگی برای تحلیلهای طولانی مدت و آزمایشهای دورهای بسیار کاربردی است.
8. ذخیرهسازی دستی اطلاعات
علاوه بر ثبت خودکار دادهها، در TES 3600 امکان ذخیرهسازی دستی 99 مجموعه داده وجود دارد. این قابلیت برای ثبت سریع اطلاعات مهم و آمادهسازی گزارشها بسیار مفید است.
9. رابط اپتیکال RS-232
TES 3600 دارای یک رابط اپتیکال RS-232 برای اتصال به کامپیوتر یا سایر تجهیزات دیجیتال است. این ارتباط به کاربران اجازه میدهد دادههای ذخیره شده را با استفاده از نرمافزار اختصاصی دستگاه تجزیه و تحلیل کنند و گزارشهای دقیقتری تهیه کنند.
10. طراحی سبک و قابل حمل
این دستگاه دارای طراحی سبک و جمعوجور است که حمل آن را در محیطهای مختلف ساده و راحت میکند. TES 3600 با ابعاد 235 در 116 در 54 میلیمتر و وزن مناسب، گزینهای ایدهآل برای مهندسان، تکنسینها و کاربران صنعتی محسوب میشود.
مشخصات فنی پاور هارمونیک آنالایزر TES 3600
اندازهگیری ولتاژ (V)
- محدوده: حداکثر 600 ولت.
- روش: True RMS.
- دقت: ±0.5% مقدار خوانده شده ±10 عدد دیجیت + مقاومت گیره سنسور.
- امپدانس ورودی: 2MΩ.
اندازهگیری جریان (A)
- محدوده: 250 آمپر، 500 آمپر، 1000 آمپر.
- روش: True RMS.
- دقت: ±0.5% مقدار خوانده شده ±10 عدد دیجیت.
اندازهگیری توان فعال (KW)، توان راکتیو (KVAR) و توان ظاهری (KVA)
- محدوده: حداکثر 600 کیلووات، 600 کیلوکیلووار، و 600 کیلوولتآمپر.
- دقت: ±0.5% مقدار خوانده شده ±10 عدد دیجیت + مقاومت گیره سنسور.
- اثر ضریب توان: ±0.1%.
اندازهگیری ضریب توان (PF)
- محدوده: از -1.000 (جهت بالا) تا +1.000 (جهت پایین).
- دقت نمایش: ±یک عدد دیجیت.
- قطبیت نمایش: نمایش قطبیت جریان نسبت به ولتاژ.
اندازهگیری فرکانس (Hz)
- محدوده: از 40 هرتز تا 100 هرتز.
- منبع سیگنال: ولتاژ U1.
- دقت: ±0.5% مقدار خوانده شده.
اندازهگیری انرژی مصرفی
- محدوده: از 0.0 کیلوواتساعت تا 9999 مگاواتساعت.
- دقت: ±0.5% مقدار خوانده شده ±10 عدد دیجیت.
مشخصات عمومی این دستگاه:
شرایط عملکرد
- دمای عملیاتی: از 0 تا 50 درجه سانتیگراد.
- رطوبت عملیاتی: کمتر از 80% (بدون تقطیر).
- دمای نگهداری: از -10 تا 60 درجه سانتیگراد.
- رطوبت نگهداری: کمتر از 70%.
اقلام همراه
TES 3600 همراه با اقلام ضروری زیر ارائه میشود:
- دفترچه راهنما: راهنمای کامل جهت استفاده از دستگاه.
- نرمافزار CD-ROM: جهت تحلیل دادهها و اتصال به کامپیوتر.
- کیف حمل: کیف حمل شیک و مقاوم برای نگهداری.
- باتری: 8 عدد باتری AA 1.5 ولتی.
- آداپتور برق AC: برای استفاده از دستگاه در بلندمدت.
- ترانسفورماتورهای گیره جریان: 4 گیره جریان با طول کابل 3 متر، با توان اندازهگیری تا 1000 آمپر AC.
- کابلها و لیدهای آزمایش: 4 کابل رنگی (آبی، زرد، قرمز، مشکی) با طول 3 متر برای اتصال به سیستمهای قدرت.
کاربردهای TES 3600
1. تحلیل سیستمهای قدرت سهفاز و تکفاز
TES 3600 برای اندازهگیری و بررسی پارامترهای توان الکتریکی در سیستمهای تکفاز و سهفاز ایدهآل است. این قابلیت به کاربران اجازه میدهد مشکلات مربوط به کیفیت توان و ضریب توان را شناسایی و رفع کنند.
2. تجزیه و تحلیل هارمونیکها
این دستگاه توانایی قابل توجهی در تحلیل هارمونیکهای جریان و ولتاژ دارد. با این تحلیل، میتوان مشکلات ناشی از اعوجاج و کاهش بهرهوری سیستمهای قدرت را شناسایی کرد.
3. اندازهگیری انرژی مصرفی
TES 3600 برای اندازهگیری میزان انرژی مصرفی در ساختمانها، کارخانجات، و تجهیزات برقی، ابزاری ضروری است.
4. مطالعات آزمایشگاهی و صنعتی
برای محققان و مهندسان برق، TES 3600 به عنوان یک ابزار کاربردی در مطالعات عملی و پژوهشهای صنعتی به شمار میرود.
5. عیبیابی سیستمهای قدرت
این دستگاه به تکنسینها کمک میکند مشکلات مربوط به جریان، ولتاژ یا توان را در شبکههای برق شناسایی و رفع نمایند.
جمعبندی
TES 3600 یک ابزار جامع برای اندازهگیری توان الکتریکی، تحلیل هارمونیکها، ثبت دادهها و بررسی کیفیت توان است. این محصول با قابلیتهای فراوان و طراحی کاربرپسند خود، ابزاری ایدهآل برای تکنسینها، مهندسان صنعت برق و محققان در حوزه کیفیت انرژی است. اگر به دنبال یک ابزار دقیق و حرفهای برای تحلیل سیستمهای قدرت هستید، TES 3600 بهترین انتخاب برای کاربریهای صنعتی و تحقیقاتی خواهد بود.
