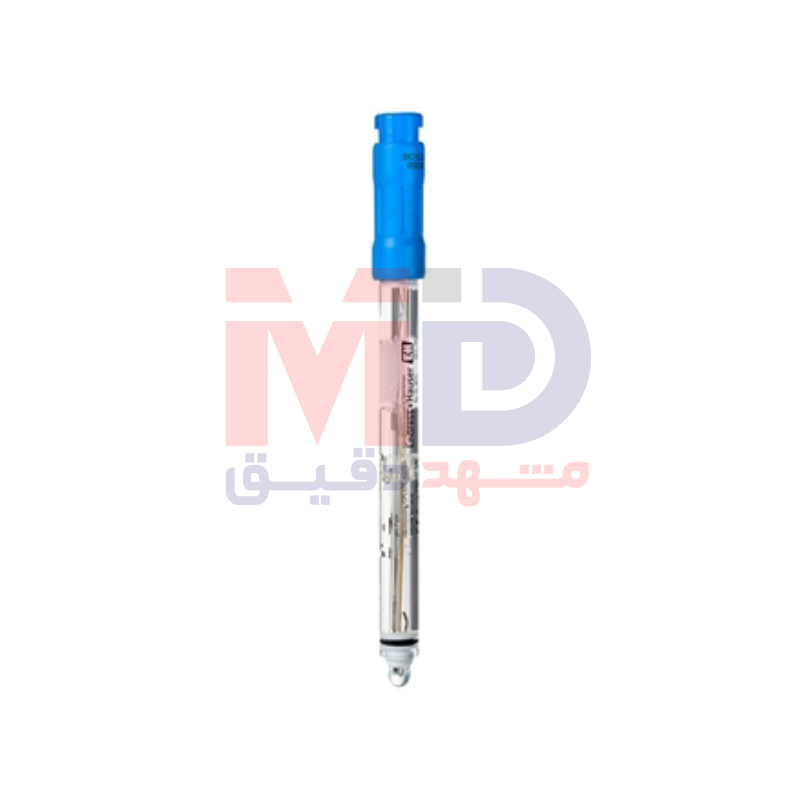

سنسور pH دیجیتال Memosens CPL57E از خانواده محصولات Endress+Hauser، یک الکترود شیشهای کاملاً دیجیتال است که بهطور خاص برای اندازهگیری pH در محیطهای با رسانایی بسیار پایین (آب خالص، فوقخالص و آب خوراک بویلر) طراحی شده است. این سنسور با بهرهگیری از فناوری پیشرفته Memosens 2.0 و مجهز بودن به یک مخزن نمک اضافی، پایداری بلندمدت و دقت فوقالعادهای را در شرایط سخت و با یونهای کم فراهم میکند. CPL57E نهتنها برای استفاده در آزمایشگاه، بلکه برای نمونهبرداریهای میدانی و بررسی حلقههای اندازهگیری آنلاین نیز ایدهآل است. در ادامه، تمامی جنبههای فنی، کاربردها، مزایا و مشخصات این محصول بهتفصیل و بهصورت متن پیوسته ارائه خواهد شد.
حوزه کاربرد: پاسخگویی به نیازهای حیاتی صنایع با آب خالص
سنسور Memosens CPL57E در حوزههایی بهکار میرود که دقت و پایداری اندازهگیری pH از اهمیت حیاتی برخوردار است. این سنسور بهطور ویژه برای بررسی حلقههای اندازهگیری آنلاین طراحی شده است؛ به این معنا که میتوان از آن بهعنوان یک ابزار مرجع برای اعتبارسنجی و کالیبراسیون سنسورهای نصبشده در خط فرآیند استفاده کرد. علاوه بر این، CPL57E برای تجزیه و تحلیل نمونههای grab (نمونهبرداری لحظهای) هم در محل (on-site) و هم در محیط آزمایشگاهی مناسب است. در فرآیندهایی که نظارت منظم بر نقاط کلیدی توصیه میشود، این سنسور ابزاری قابلاطمینان برای اندازهگیری در نقاط فرآیندی است. مهمترین کاربردهای تخصصی این سنسور شامل آب خوراک بویلر (Boiler feedwater)، آب خالص (Pure water) و آب با قدرت یونی پایین (Water with low ionic strength) میشود. در این محیطها، بهدلیل کمبود یونهای هادی، اندازهگیری pH با الکترودهای معمولی با چالشهایی مانند پاسخ آهسته، ناپایداری و رانش (drift) مواجه است که CPL57E با طراحی ویژه خود این مشکلات را مرتفع میسازد.
مزایای کلیدی: دقت، پایداری و سادگی در یک بسته دیجیتال
سنسور CPL57E مزایای متعددی را برای کاربران فراهم میکند که آن را از رقبا متمایز میسازد. دقت بالا و پایداری بلندمدت در آب خالص مهمترین مزیت این محصول است که به لطف مخزن نمک اضافی (additional salt storage) در سیستم مرجع آن محقق شده است. این مخزن، با حفظ یک محیط یونی پایدار در اطراف اتصال مرجع، از خشک شدن یا رانش سریع پتانسیل جلوگیری کرده و اندازهگیریهای بدون انحراف و قابل تکرار را در بلندمدت تضمین میکند. سنسور بدون نیاز به نگهداری ویژگی برجسته دیگر است. الکترولیت این سنسور بهصورت ژل تثبیتشده است و نیازی به پرکردن مجدد الکترولیت مایع ندارد. این امر نهتنها هزینههای عملیاتی را کاهش میدهد، بلکه احتمال خطای کاربر و آلودگی نمونه را نیز از بین میبرد. این سنسور نیازمندهای مدیریت کیفیت را بهطور کامل پشتیبانی میکند. تمامی دادههای مربوط به شماره سریال، تاریخ کالیبراسیون و تاریخچه اندازهگیری بهصورت دیجیتال و در حافظهای غیرقابل دستکاری (tamper-proof) در خود سنسور ذخیره میشوند. این امر ردیابی کامل و مطمئن را برای ممیزیهای کیفیت و رعایت مقررات (مانند GMP یا FDA) ممکن میسازد. جبران خودکار دما نیز به لطف وجود یک سنسور دمای مجتمع (NTC 30kΩ) بهصورت خودکار انجام میشود و دقت اندازهگیری pH را در دماهای مختلف تضمین میکند.
اصل اندازهگیری: پتانسیومتری دقیق و دیجیتال
سنسور CPL57E بر اساس اصل اندازهگیری پتانسیومتری کار میکند. در این روش، اختلاف پتانسیل الکتریکی بین الکترود شیشهای حساس به یون هیدروژن و یک الکترود مرجع ثابت اندازهگیری میشود. این اختلاف پتانسیل که بهطور خطی با لگاریتم غلظت یون هیدروژن (pH) مرتبط است، توسط مدارهای الکترونیکی پیشرفته سنسور بهصورت دیجیتال پردازش و به دادههای قابلخواندن تبدیل میشود. فناوری Memosens 2.0 این فرآیند را یک گام فراتر برده و انتقال داده را بهصورت کاملاً القایی و غیرتماسی بین سنسور و سر اتصال (connection head) ممکن میسازد. این طراحی نهتنها از مشکلات ناشی از رطوبت و خوردگی در اتصالات فلزی جلوگیری میکند، بلکه امکان کالیبراسیون سنسور در آزمایشگاه و سپس نصب سریع و بدون نیاز به کالیبراسیون مجدد در محل را فراهم میآورد.
کاربرد تخصصی: اندازهگیری در محیطهای با رسانایی پایین
کاربرد اصلی سنسور CPL57E، اندازهگیری pH در محیطهای با رسانایی الکتریکی بسیار پایین است. این محیطها شامل آب خوراک بویلر، آب خالص (Pure water) و آب فوقخالص (Ultrapure water) میشوند. در چنین شرایطی، مقاومت الکتریکی محیط بسیار بالا است و ایجاد یک مدار الکتریکی پایدار بین الکترود شیشهای و مرجع برای الکترودهای معمولی دشوار میشود. این امر میتواند منجر به نویز، ناپایداری خوانش و زمان پاسخ بسیار طولانی شود. سیستم مرجع با مخزن نمک در CPL57E بهطور خاص برای غلبه بر این چالش طراحی شده است. این سیستم با تأمین یک منبع یونی پایدار و کنترلشده در مجاورت اتصال مرجع، امپدانس مدار را کاهش داده و یک اندازهگیری پایدار، سریع و دقیق را حتی در آب با رسانایی کمتر از 1 میکروزیمنس بر سانتیمتر ممکن میسازد.
ویژگیهای متمایز: سنسور همهکاره آزمایشگاهی با پاسخ سریع
سنسور دیجیتال Memosens 2.0 CPL57E یک سنسور شیشهای ژل فشرده است که برای اندازهگیریهای آزمایشگاهی و نمونهبرداریهای تصادفی (random sampling) طراحی شده است. عبارت “کامپکت ژل” به ساختار الکترولیت جامد آن اشاره دارد که نشتی ندارد و نگهداری آن آسان است. ویژگی “همهکاره (Versatile)” این سنسور ناشی از توانایی آن در کار در گستره وسیعی از نمونهها، از محلولهای آبی معمولی تا آب فوقخالص، است. یکی از برجستهترین ویژگیهای عملیاتی این سنسور، زمان پاسخ بسیار سریع آن است. این سرعت بالا در رسیدن به مقدار pH نهایی، امکان گرفتن تصمیمات فرآیندی سریع را فراهم کرده و بازدهی عملیات نمونهبرداری و کنترل کیفیت را بهطور چشمگیری افزایش میدهد. سیستم مرجع مجهز به مخزن نمک قلب تپنده این سنسور برای دستیابی به اندازهگیریهای بدون رانش در محیطهای کمیون است.
محدوده اندازهگیری: گستره کامل pH با دقت کاربردی بهینهشده
سنسور CPL57E از نظر تئوری قادر به اندازهگیری در محدوده کامل pH 0 تا 14 است. این گستره، تمامی مقادیر ممکن اسیدیته و قلیاییت را پوشش میدهد. با این حال، برای دستیابی به بهترین عملکرد، دقت خطی و طول عمر سنسور، محدوده کاربردی (application range) آن بین pH 1 تا 12 توصیه میشود. در این محدوده، سنسور بیشترین دقت، پایداری و زمان پاسخ را ارائه میدهد. این محدوده کاربردی بهطور کامل نیازهای رایج در صنایع آب خالص، داروسازی، نیروگاهی و الکترونیک را پوشش میدهد.
جنس مواد: شیشه با کیفیت برای حساسیت و دوام
بدنه اصلی و غشای حساس سنسور CPL57E از شیشه ساخته شده است. شیشه مورد استفاده از نوع خاصی است که برای ساخت الکترودهای pH بهینه شده و دارای حساسیت انتخابی بسیار بالا نسبت به یونهای هیدروژن است. این ماده، پایداری شیمیایی عالی در برابر طیف وسیعی از مواد شیمیایی را داراست و در عین حال، امکان ساخت یک غشای نازک و حساس را فراهم میکند که مسئول پاسخ سریع سنسور است. استفاده از شیشه با کیفیت بالا، طول عمر مفید سنسور را افزایش داده و از تغییرات آهسته در حساسیت (aging) جلوگیری میکند.
ابعاد فیزیکی: طراحی جمعوجور برای کاربردهای متنوع
سنسور CPL57E دارای ابعاد فشرده و استانداردی است که آن را برای استفاده در ظروف آزمایشگاهی، سلولهای جریان و نمونهبردارهای میدانی مناسب میسازد. قطر سنسور 12 میلیمتر (معادل 0.47 اینچ) است. این قطر استاندارد، امکان استفاده از آن را در بیشتر نگهدارندهها و آببندهای رایج فراهم میکند. طول شفت (میلۀ سنسور) 120 میلیمتر (معادل 4.72 اینچ) است. این طول به اندازهکافی بلند است تا بتوان سنسور را بهراحتی در ظروف نمونه فرو برد و همزمان به اندازهکافی کوتاه است تا حملونقل و نگهداری آن ساده باشد. نسبت طول به قطر مناسب، همچنین از آسیبپذیری سنسور در برابر شکستگی ناشی از خمش جلوگیری میکند.
محدوده دمای فرآیند: عملکرد مطمئن در گستره وسیع دما
سنسور CPL57E میتواند در یک محدوده دمای ذخیرهسازی و کارکرد از 5- درجه سلسیوس تا 100+ درجه سلسیوس (23 تا 212 درجه فارنهایت) مقاومت کند. این بدان معناست که سنسور میتواند در محیطهای سرد یا گرم بدون آسیب فیزیکی یا کاهش عملکرد نگهداری شود. برای انجام اندازهگیریهای دقیق و مطمئن، محدوده دمای کاربردی توصیهشده بین 0 تا 80 درجه سلسیوس (32 تا 176 درجه فارنهایت) است. در این محدوده، سنسور دمای مجتمع (NTC) بهدرستی کار کرده و جبران دما با بیشترین دقت انجام میشود. عملکرد خارج از این محدوده کاربردی ممکن است بر دقت اندازهگیری pH یا طول عمر سنسور تأثیر بگذارد.
محدوده فشار فرآیند: ملاحظات برای اندازهگیری غیرمداوم
سنسور CPL57E برای تحمل فشار تا 1 بار (حدود 14.5 psi) طراحی شده است. لازم به تأکید است که این سنسور برای اندازهگیری مداوم (continuous measurement) در داخل خط فرآیند تحت فشار طراحی نشده است. طراحی آن بیشتر برای اندازهگیریهای غیرمداوم، مانند نمونهبرداری از یک جریان تحت فشار در یک سلول نمونهبرداری (sample bypass) یا اندازهگیری در ظروف آزمایشگاهی در فشار اتمسفر، مناسب است. استفاده از سنسور در فشارهای بالاتر از 1 بار میتواند به ساختار شیشهای آن آسیب برساند.
سنسور دما: حسگر مجتمع NTC برای جبران خودکار
سنسور CPL57E مجهز به یک سنسور دمای مجتمع (integrated temperature sensor) از نوع NTC (ضریب دمای منفی) با مقاومت اسمی 30 کیلواهم در 25 درجه سلسیوس است. این سنسور دمای نمونه را بهطور همزمان با اندازهگیری pH تشخیص میدهد. دادههای دما از طریق همان رابط دیجیتال Memosens به ترانسمیتر یا دستگاه خوانش ارسال میشوند. ترانسمیتر از این اطلاعات برای اعمال جبران خودکار دما (Automatic Temperature Compensation – ATC) بر روی خوانش pH استفاده میکند. از آنجایی که ضریب دمایی الکترود pH (حدود 0.03 pH/°C) قابلتوجه است، این جبران برای اطمینان از دقت اندازهگیری در تمامی دماهای عملیاتی ضروری است.
اتصال: فناوری Memosens 2.0 برای قابلیت اطمینان و سادگی
سیستم اتصال سنسور CPL57E، یک سر اتصال القایی دیجیتال با فناوری Memosens 2.0 است. این سیستم از یک رابط بیسیم القایی (inductive coupling) برای انتقال قدرت و داده بین سنسور و سر اتصال استفاده میکند. مزیت اصلی این فناوری، حذف کامل اتصالات فلزی و تماسی است که مستعد خوردگی، اکسیداسیون و مشکلات ناشی از رطوبت هستند. اتصال بهصورت یک بایونت (bayonet connector) انجام میشود که نصب و جداسازی سنسور را در کمتر از یک چهارم چرخش ممکن میسازد. این طراحی Plug & Play واقعی را ارائه میدهد: سنسورهای کالیبرهشده در آزمایشگاه را میتوان بهسرعت و بدون نیاز به ابزار یا کالیبراسیون مجدد در محل، نصب کرد. تمامی دادههای کالیبراسیون و هویت سنسور بهصورت دیجیتال در حافظه آن ذخیره و بهطور خودکار به سیستم خوانش منتقل میشوند.
درجه حفاظت (IP): مقاومت کامل در برابر نفوذ آب و گردوغبار
سنسور CPL57E دارای درجه حفاظت IP68 است. این رتبهبندی بینالمللی نشان میدهد که سنسور بهطور کامل در برابر نفوذ گردوغبار (رقم 6) محافظت شده است. همچنین، سنسور میتواند در برابر غوطهوری مداوم در آب تحت فشار (رقم 8) مقاومت کند. مشخصات دقیق IP68 معمولاً به معنای غوطهوری در عمق بیش از 1 متر برای مدت زمان طولانی (طبق توافق سازنده و کاربر) است. این سطح از حفاظت، استفاده از سنسور را در شرایط سخت میدانی، شستشو و حتی تمیز کردن کامل آن را ممکن میسازد، بدون اینکه نگران آسیب به مدارهای الکترونیکی داخلی آن باشیم.
**جمعبندی
: CPL57E – معیار جدید در اندازهگیری pH آب فوقخالص**
سنسور Endress+Hauser CPL57E با ترکیب طراحی الکترود شیشهای حساس، الکترولیت ژلی بدون نیاز به نگهداری، مخزن نمک اضافی برای پایداری در آب خالص، و فناوری پیشرفته Memosens 2.0، یک ابزار اندازهگیری pH بینظیر برای کاربردهای آب خوراک بویلر و آب فوقخالص ارائه میدهد. این سنسور با تضمین دقت، قابلیت اطمینان و سادگی در عملیات، یک سرمایهگذاری حیاتی برای هر سازمان متعهد به حفظ کیفیت دقیق آب و رعایت استانداردهای سختگیرانه فرآیندی است. ذخیرهسازی دادههای کالیبراسیون و تشخیصهای هوشمند در داخل سنسور، مدیریت عمر سنسور و نگهداری پیشبینانه را به سطح جدیدی ارتقا داده و هزینههای کل مالکیت (TCO) را بهطور مؤثری کاهش میدهد.
