آشنایی با اسیلوسکوپ GW Instek GOS-620 (تولید این محصول متوقف شده است)
اسیلوسکوپ آنالوگ مدل GOS-620، یکی از محصولات شاخص شرکت GW Instek تایوان، برای مهندسان و متخصصان حوزه برق و الکترونیک به عنوان ابزاری مطمئن و قابل اتکا شناخته میشود. این اسیلوسکوپ با پهنای باند 20 مگاهرتز و برخورداری از دو کانال مجزا، فرصت آنالیز و تحلیل دقیق سیگنالهای مختلف را در اختیار کاربران قرار میدهد. در ادامه، ویژگیها و قابلیتهای برجسته این دستگاه را به شکلی مفصل و با نگاهی کاربردی شرح خواهیم داد تا مخاطب نه تنها مشخصات فنی آن را بداند، بلکه با ابعاد مختلف کارایی و مزایای عملی آن نیز آشنا شود.
اولین نکته قابل توجه درباره GOS-620، طراحی مستحکم و قابل حمل آن است. با وزن حدود 8.2 کیلوگرم و ابعاد 310 میلیمتر عرض، 150 میلیمتر ارتفاع و 455 میلیمتر عمق، این دستگاه با وجود مقاومت و استحکام بالا، به راحتی قابل جا به جایی و استفاده در محیطهای مختلف کاری است. ساخت بدنه با کیفیت و قرار دادن تمامی کلیدها و تنظیمها در دسترس کاربر، سبب شده تا تجربه کاربری بسیار رضایتبخشی برای مصرفکنندگان فراهم شود.
صفحه نمایش CRT دقیق و خوانا
اصلیترین بخش هر اسیلوسکوپی، صفحه نمایش آن است. GOS-620 از لامپ پرتوی کاتدی (CRT) با سایز 6 اینچ و شبکه داخلی قرمز رنگ بهرهمند است که خواندن سیگنال را حتی از فاصله نسبتاً زیاد ممکن میسازد. شبکهای با ساختار 8 در 10 تقسیمی، دقت اندازهگیری و مشاهده سیگنال را برای کاربر بسیار بالا برده است.
ویژگیهای عمودی (VERTICAL SYSTEM)
- حساسیت بالا: قابلیت تشخیص سیگنالهایی با دامنه کم، تا اندازه 1 میلیولت بر تقسیم، از نقاط قوت این دستگاه است. بدین معنا که حتی بسیار ضعیفترین سیگنالها نیز با دقت قابل ارزیابی هستند. محدوده تنظیم حساسیت از 5mV/DIV تا 5V/DIV است که موجب میشود برای هر نوع سیگنالی، از سیگنالهای کمدامنه تا ولتاژهای بالاتر مناسب باشد.
- پهنای باند: اسیلوسکوپ قادر به نمایش دقیق سیگنالهایی در بازه DC تا 20 مگاهرتز با دقت بالا (خطای کمتر از 3 درصد) است. حتی در حالت تقویت (x5 Magnifier)، این پهنای باند نیز برابر 7 مگاهرتز خواهد بود.
- ورودی: امپدانس ورودی تقریبی 1 مگااهم و گزینههای مختلف کوپلینگ (AC، DC و GND) برای سازگاری با انواع ورودیها در دسترس هستند.
- مدهای مختلف نمایش: کاربر میتواند سیگنالهای هر کانال را به صورت تکی (CH1 یا CH2) یا به صورت همزمان (DUAL)، ترکیب شده (ADD) و معکوس شده (CH2 INV) مشاهده نماید. امکان انتخاب بین مد ALTERNATE و CHOP برای نمایش همزمان دو سیگنال مربع و پیوسته نیز از ویژگیهایی است که فقط در اسیلوسکوپهای حرفهای شاهد آن هستیم.
سیستم افقی (HORIZONTAL SYSTEM) و زمانبندی
- تنظیم گستره زمان: زمانبندی از 0.2 میکروثانیه بر تقسیم تا 0.5 ثانیه بر تقسیم در حالت معمولی و حتی تا 100 نانوثانیه بر تقسیم در حالت تقویت (x10 MAG) ارائه میشود. این قابلیت، مشاهده و بررسی سریعترین پدیدههای گذرا و یا دیتای کند را ممکن میکند.
- دقت و انعطاف بالا: کاربر میتواند با فعالسازی حالت بزرگنمایی، پدیدههای با سرعت بسیار بالا را مورد مطالعه قرار دهد.
سیستم تریگرینگ پیشرفته
- حالتهای تریگر: دستگاه مجهز به انواع حالت تریگر خودکار (AUTO)، نرمال (NORM)، مخصوص تلویزیون عمودی (TV-V) و افقی (TV-H) است تا بتواند بهصورت کاملاً تطبیقی و با ثبات سیگنال مورد نظر را قفل کند.
- منابع تریگر متنوع: انتخاب از بین CH1، CH2، ALT، LINE و EXT به کاربر این امکان را میدهد تا دقیقاً منبع تریگر مورد نیاز خود را انتخاب کند و از بروز هرگونه خطای تریگر جلوگیری نماید.
- کوپلینگ تریگر: با قابلیت AC، نویزهای DC حذف میشوند و تنها سیگنال مطلوب برای تریگر مورد استفاده قرار میگیرد.
- شیب انتخابی: امکان انتخاب شیب مثبت یا منفی، شناسایی و نمایش لبه بالارونده یا پایینرونده سیگنال را فراهم میآورد.
ورودی Z و امکانات خاص
- ورودی Z-Axis: این ورودی با امپدانس تقریبی 47 کیلو اهم و حساسیت بالای 5 ولت پیک به پیک، امکان مدور کردن یا محو کردن تصویر صفحه به کمک سیگنال خارجی را فراهم ساخته است که در موارد خاص آزمایشگاهی و عملیاتی بسیار ارزشمند است.
- پهنای باند ورودی Z: از DC تا 2 مگاهرتز، به خوبی پاسخگوست.
مدهای خاص اندازهگیری
- X-Y Operation: در حالت XY، اسیلوسکوپ به ابزار تحلیل فاز/دامنه تبدیل میشود و میتواند برای مشاهده روابط دو سیگنال مستقل (مثلاً رسم منحنی لیساژو) مورد استفاده قرار گیرد. حساسیت X در این حالت بین 5mV تا 5V/DIV است و پهنای باند محور X تا 500 کیلوهرتز میرسد. خطای فاز هم کمتر از 3 درجه تا فرکانس 50 کیلوهرتز حفظ میشود.
سیگنالهای خروجی و کالیبراسیون
- خروجی CH1: این خروجی با سطحی حدود 20 میلیولت بر تقسیم روی امپدانس 50 اهم، کاربردهای مختلف عیبیابی و بررسی سیگنال را آسان میکند.
- کالیبراتور داخلی: سیگنالی مربعی با فرکانس 1 کیلوهرتز و دامنه 2 ولت پیک به پیک با دقت بالا (±2%) برای تست و تنظیم پروبها به کار میرود.
منبع تغذیه و سازگاری جهانی
اسیلوسکوپ GOS-620 قابلیت کار با ولتاژهای برق متناوب 115 یا 230 ولت را داراست. این ویژگی به کاربر اجازه میدهد تا در کشورهای مختلف با سیستمهای برق متفاوت آن را بدون دغدغه استفاده نماید.
لوازم جانبی و متعلقات همراه

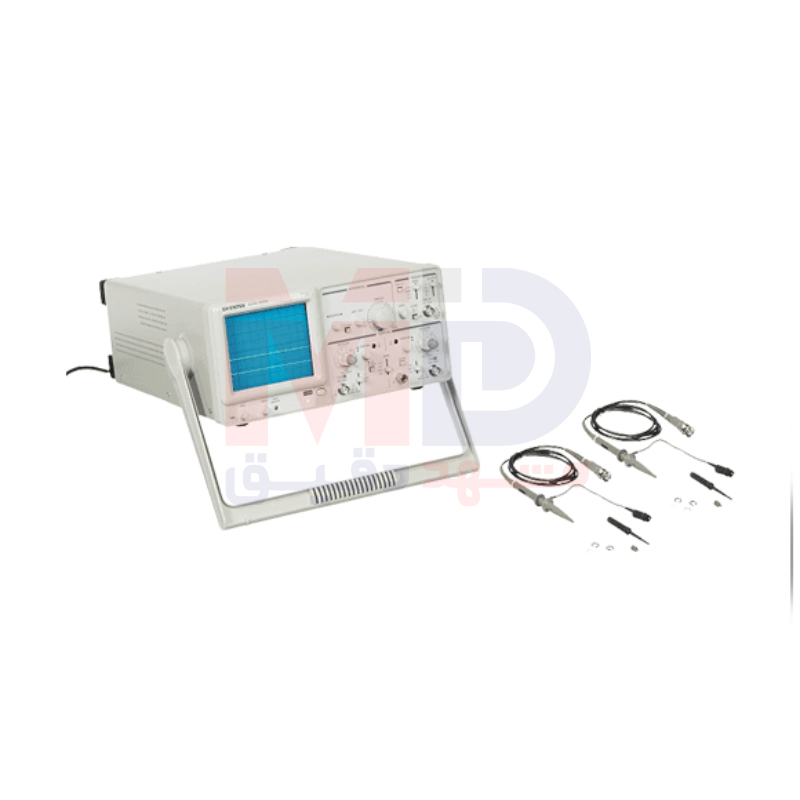

در هنگام خرید این محصول، کلیه لوازم ضروری همانند دفترچه راهنمای کاربر، کابل برق و پروبهای سوئیچپذیر غیرفعال (GTP-020A-4) با رنج 20 مگاهرتز، ویژه هر کانال به صورت مجزا در بستهبندی دستگاه ارائه میشود. پروبها قابلیت انتخاب بین نسبت 10:1 و 1:1 را دارند که برای آزمایشهای با ولتاژ بالا و پایین به راحتی قابل تنظیماند.
کیفیت ساخت و تجربه کاربری
محصولات کمپانی GW Instek همواره با تضمین کیفیت و عمر طولانی شناخته میشوند. طراحی ارگونومیک پنل جلویی، جایگذاری اصولی کلیدها و ولومها، منوی کاربرپسند و بدنه مقاوم در برابر ضربه و حرارت باعث شده اسیلوسکوپ GOS-620 در محیطهای مختلف آزمایشگاهی، صنعتی و حتی آموزشی کاربردی و قابل اعتماد باشد.
محیط داخلی دستگاه به گونهای طراحی شده که از نویزپذیری جلوگیری کند و در عملکرد آن حتی در شرایط سخت اختلال ایجاد نشود. از سویی، خنککنندگی مناسب سختافزاری، کار طولانی مدت و بیدردسر را تضمین میکند.
کشور سازنده و پشتیبانی
این اسیلوسکوپ در تایوان و تحت استانداردهای بینالمللی تولید شده و بهرهمندی از خدمات پس از فروش و قطعات یدکی آن تا سالها خیال کاربر را از بابت پشتیبانی و سرویس راحت میسازد.
برخی کاربردهای رایج
- آزمایشگاههای آموزشی برای نمایش اصول پایهای الکترونیک
- عیبیابی انواع بردهای الکترونیکی
- بررسی و تحلیل سیگنالهای آنالوگ در سطح صنعتی
- تست مدارهای صوتی و تصویری، به ویژه با قابلیت سینک تلویزیونی
- مشاهده منحنیهای لیساژو و تحلیل فاز
اسیلوسکوپ GOS-620، با بهرهمندی از امکانات و قابلیتهای حرفهای، همچنان سادگی کاربری و دوام بالا را در اولویت قرار داده است. این دستگاه علاوه بر دقت بالا و امکانات کامل اندازهگیری، با طراحی کلاسیک و نمایشگر CRT، حس کاربری اسیلوسکوپهای نسل طلایی را به شما منتقل میکند.
در مجموع، چه برای کارگاههای تعمیرات، چه در محیطهای دانشگاهی و آموزشی یا حتی صنایع کوچک و بزرگ، این اسیلوسکوپ partner مطمئن شماست؛ هرگاه نیاز به تحلیل دقیق سیگنال، چه کمدامنه چه پرقدرت، داشته باشید. اسیلوسکوپ GOS-620 با کارایی متنوع و دوام مثالزدنی، همچنان جای خود را در بین حرفهایها و علاقهمندان الکترونیک حفظ کرده است.
