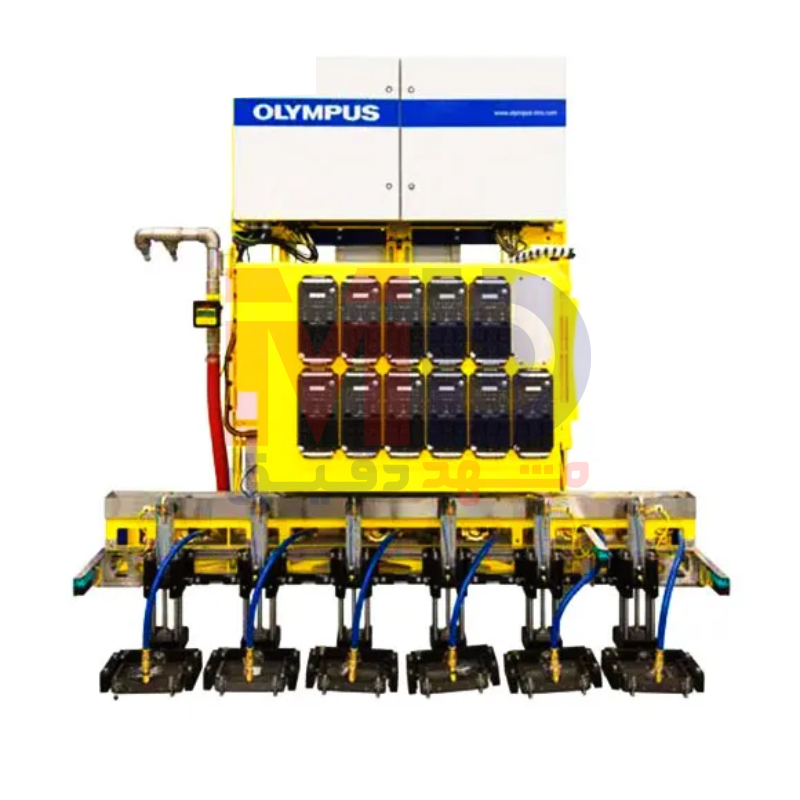

سیستم بازرسی لوله OLYMPUS RTIS: راهکاری جامع برای ارزیابی دقیق کیفیت لوله‌ها
امروزه در صنعت، بازرسی دقیق لوله‌ها و ارزیابی کیفیت آن‌ها به‌ویژه در خطوط تولید صنعتی، اهمیت بالایی دارد. سیستم «بازرسی چرخشی لوله» یا RTIS (Rotating Tube Inspection System)، یکی از پیشرفته‌ترین و جامع‌ترین فناوری‌هایی است که شرکت OLYMPUS طراحی کرده است. این سیستم مبتنی بر تکنولوژی آرایه فازی بوده و به لطف طراحی خودکار و هوشمند خود، استانداردهای سخت‌گیرانه در زمینه بازرسی حجم و سطح را برآورده می‌سازد. این متن به بررسی امکانات کلیدی، قابلیت‌ها و ویژگی‌های منحصر‌به‌فرد این سیستم پیشرفته می‌پردازد.
ویژگی‌های برجسته RTIS: افزایش بهره‌وری و کارایی
یکی از اهداف اصلی سیستم RTIS، افزایش سرعت و بهره‌وری در عملیات بازرسی است. این سیستم قابلیت تنظیم و پیکربندی برای انواع بازرسی‌ها را دارد. انعطاف‌پذیری در طراحی و استفاده از چندین هد بازرسی یا واحدهای الکترونیکی به کاربر اجازه می‌دهد تا سطح مورد نیاز بهره‌وری را انتخاب کند.
قابلیت‌های مهم در افزایش بهره‌وری:
- امکان شلیک هم‌زمان تا چهار دیافراگم برای هر پروب آرایه فازی.
- پوشش مکانیکی گسترده تا 120 میلی‌متر بر دور؛ این ویژگی باعث کاهش شکاف در اسکن می‌شود و بازرسی دقیق‌تری را ارائه می‌دهد.
کالیبراسیون خودکار: تضمین دقت در نتایج
یکی از بخش‌های کلیدی در هر سیستم بازرسی، فرآیند کالیبراسیون است. RTIS مجهز به قابلیت خودکار کالیبراسیون است که به کمک آن، هر پروب آرایه فازی برای شناسایی عیوب به‌درستی تنظیم می‌شود. در این فرآیند، دیافراگم‌های پروب از یک عیب مشخص عبور کرده و سطح حساسیت آن‌ها به صورت خودکار تنظیم می‌شود. این قابلیت علاوه‌بر افزایش دقت، نیاز به مهارت کاربری بالا را کاهش می‌دهد.
مزایای عملیاتی کالیبراسیون خودکار:
- امکان کالیبراسیون خودکار تمامی پروب‌ها در یک مرحله.
- انجام بررسی کالیبراسیون در شرایط طبیعی تولید.
- اعتبارسنجی نقص‌های مرجع به‌منظور اطمینان از شناسایی مناسب.
- نمایش دقیق نتایج با نمودارهای نوار و نمای نقشه‌ای جوش.
این قابلیت، به تیم‌های صنعتی کمک می‌کند تا زمان را مدیریت کرده و فرآیندهای کالیبراسیون را با کمترین خطا انجام دهند.
نرم‌افزار پیشرفته و واحد جمع‌آوری داده: ساده‌سازی فرآیند بازرسی
سیستم RTIS، ترکیبی از پروب‌های آرایه فازی، واحد جمع‌آوری داده قدرتمند و نرم‌افزار پیشرفته است. این سه جزء، همکاری نزدیکی دارند تا عملیات بازرسی در محیط‌های صنعتی به ساده‌ترین شکل ممکن انجام شود.
واحد جمع‌آوری داده QuickScan™ PA 32:256:
- طراحی شده مطابق استاندارد IP55 برای عملکرد بهتر در محیط‌های صنعتی سخت.
- تجمیع قدرتمند داده‌ها و ارسال دقیق اطلاعات به تحلیلگرها.
نرم‌افزار QuickView:
- راه‌اندازی آسان سیستم و مدیریت داده‌ها.
- امکان ذخیره تنظیمات برای هر سایز لوله و مراجعه سریع به تنظیمات ذخیره‌شده.
- ادغام و نمایش نتایج به‌گونه‌ای که لوله‌های پذیرفته‌شده و ردشده کاملاً قابل‌تشخیص باشند.
- ایجاد گزارش‌های سفارشی و ابزارهای پیشرفته کنترل فرآیند.
مزایا:
- دسترسی سریع به تنظیمات از پیش تعریف‌شده.
- حداقل‌سازی خطای کاربر با امکان محدودسازی دسترسی.
- ذخیره اطلاعات کالیبراسیون و بازرسی برای پیگیری دقیق‌تر.
- ایجاد فایل‌های جمع‌آوری داده برای هر لوله و ذخیره‌سازی محلی یا تحت شبکه.
نمایش نتایج واضح: تصمیم‌گیری آسان برای تعیین کیفیت لوله‌ها
پس از انجام فرآیند بازرسی، نتایج به کمک نرم‌افزار به‌صورت شفاف و قابل‌درک نمایش داده می‌شود. این نتایج به‌صورت نمودار نواری و هشدارها دسته‌بندی می‌شوند و به تکنسین‌ها اجازه می‌دهد تا به راحتی وضعیت هر لوله را ارزیابی کنند.
ویژگی‌ها:
- نمایش نتایج بازرسی به‌صورت نمودارهای نواری در زمان واقعی.
- تغییر آسان تنظیمات هنگام تغییر سایز لوله‌ها.
- ایجاد گزارش‌های دقیق و نمایش آن‌ها روی یک پایگاه داده مشترک.
- امکان اتصال به دو خط تولید برای تجمیع فرآیندها.
مشخصات فنی سیستم RTIS
سیستم بازرسی چرخشی لوله OLYMPUS RTIS به شکلی طراحی شده که بتواند طیف گسترده‌ای از نیازهای صنعتی را پشتیبانی کند. از نظر ابعاد لوله‌ها، ضخامت دیواره، طول، و سرعت بازرسی، این سیستم انعطاف‌پذیری بالایی را ارائه می‌دهد.
ابعاد استاندارد محصول:
- قطر: از 60 میلی‌متر تا 508 میلی‌متر (2.3/8 اینچ تا 20 اینچ).
- ضخامت دیواره: از 4 میلی‌متر تا 75 میلی‌متر (0.157 اینچ تا 2.95 اینچ).
- طول: از 6 متر تا 15 متر (20 فوت تا 50 فوت).
- نسبت ضخامت دیواره به قطر: کمتر از 0.3.
سرعت بازرسی:
- قطر 60.3 میلی‌متر: 1 متر بر ثانیه (200 فوت در دقیقه).
- قطر 244.4 میلی‌متر: 0.25 متر بر ثانیه (50 فوت در دقیقه).
- قطر 406.4 میلی‌متر: 0.15 متر بر ثانیه (30 فوت در دقیقه).
پوشش بازرسی و ارائه داده‌ها
یکی از نقاط قوت RTIS، قابلیت تنظیم پوشش دقیق برای بازرسی است. این تنظیم به‌ویژه هنگام تحلیل ضخامت دیواره و شناسایی عیوب مهم است.
پوشش بازرسی:
- پالس‌های محوری: با تراکم قابل تنظیم از صفر تا بیش از 50 درصد.
- پالس‌های شعاعی: با تراکم قابل تنظیم بین 1.0 میلی‌متر تا 2.0 میلی‌متر.
ارائه داده‌ها:
- نتایج زمان واقعی: نمایش C-scan، نمودارهای نواری، و هشدارها.
- تنظیم پارامترها: ارائه A-scan و B-scan برای نمایش جزئیات بیشتر.
- چیدمان بازرسی: 20 حالت تنظیم‌شدنی برای کاربران مختلف.
حالت‌های بازرسی و قابلیت شناسایی عیوب مختلف
سیستم RTIS توانایی انجام چندین حالت بازرسی به‌صورت هم‌زمان دارد.
این حالت‌ها عبارتند از:
- طولی، عرضی و اریب.
- اندازه‌گیری لایه‌گزینی و ضخامت دیواره.
قابلیت تشخیص عیوب:
- شیارهای طولی و عرضی (N10 و N5) با استانداردهای API.
- حفره‌های ایجاد‌شده با مته از نوع TDH (3.2 میلی‌متر و 1.6 میلی‌متر).
- سوراخ‌های کف‌تخت (FBH) با اندازه 6.35 میلی‌متر.
سیستم، نسبت سیگنال به نویز بیش از 12 دسی‌بل را ارائه می‌دهد که دقت بازرسی را به میزان چشمگیری افزایش می‌دهد.
گزارش‌گیری و ذخیره‌سازی داده‌ها
یکی از نقاط قوت RTIS، قابلیت ارائه گزارش‌های دقیق و قابلیت ذخیره‌سازی داده‌ها به‌صورت زنده است. این داده‌ها امکان پیگیری بهتر فرآیندها و افزایش دقت در ارزیابی‌ها را فراهم می‌کنند.
انواع گزارش‌ها:
- بازرسی، کالیبراسیون، و بررسی کالیبراسیون (قابلیت سفارشی‌سازی توسط کاربر).
ذخیره‌سازی اطلاعات:
- ذخیره داده‌های زنده در پایگاه داده برای تجزیه‌وتحلیل دقیق‌تر.
سیستم بازرسی لوله OLYMPUS RTIS، با طراحی مدرن، انعطاف‌پذیری بی‌نظیر و امکانات پیشرفته، انتخابی ایده‌آل برای صنایع نفت، گاز، و پتروشیمی است. این سیستم، فرآیند بازرسی را ساده، سریع و دقیق می‌نماید و علاوه‌بر کاهش خطاها، اطلاعات جامعی برای کاربران فراهم می‌کند. شفافیت در ارائه نتایج، دقت در شناسایی عیوب و توانایی تطبیق با نیازهای مختلف صنعتی، این محصول را به یک ابزار ضروری برای خط تولید تبدیل کرده است.
