آشنایی با تستر تزریق جریان اولیه MEGGER ODEN AT
تستر تزریق جریان اولیه MEGGER مدل ODEN AT یکی از پیشرفتهترین، انعطافپذیرترین و دقیقترین ابزارهای موجود در صنعت برق قدرت برای انجام آزمایشهای اولیه و تخصصی بر روی تجهیزات حفاظت و کلیدهای قدرت (بریکرها) میباشد. این دستگاه کمنظیر، پاسخی مطمئن و قابل اطمینان برای نیازهای آزمایشگاهی، پستهای فشار قوی و مراکز صنعتی است و با قابلیتها و امکانات منحصربهفردی که ارائه میدهد، فرآیند راهاندازی و بهرهبرداری تجهیزات حفاظتی و اندازهگیری را بهمراتب سادهتر و سریعتر میسازد.
طراحی ماژولار و قابل حمل؛ مناسب برای فضاهای محدود
یکی از برجستهترین امتیازات ODEN AT طراحی ماژولار آن است. این طراحی ماژولار باعث میشود که کاربر بتواند متناسب با نیاز عملیاتی، خروجی جریان را انتخاب و تنظیم نماید و ابعاد دستگاه را بسته به تعداد واحدهای جریان (یک، دو یا سه ماژول) کوچک یا بزرگ کند. این ویژگی علاوه بر کاهش وزن و حجم دستگاه، امکان جابجایی آسان در فضاهای کوچکی مانند اتاق تابلوهای برق یا سوییچگیرها را فراهم مینماید. دستگاه بر روی ترولی مستحکم و کمحجم سوار است که حمل و نقل را حتی در گذرگاههای باریک پستها یا سایتهای کاری تسهیل مینماید.
تنوع واحدهای جریان؛ پاسخگو به نیازهای متنوع تست
ODEN AT با سه نسخه مختلف از واحدهای جریان ساخته میشود:
- واحد استاندارد (S)
- واحد با جریان و ولتاژ اضافی (X)، که قابلیت ارائه خروجی ۳۰/۶۰ ولت را هم دارد
- واحد جریان بالا (H)، برای کاربردهایی که به شدت جریان بیشتری نیاز دارند
این ترکیبهای متنوع این امکان را ایجاد میکند که متناسب با نوع آزمون و میزان جریان مورد نیاز، بهترین پیکربندی دستگاه انتخاب شود.
عملکرد ویژه I/30؛ محافظت از نمونه آزمون و جلوگیری از خطا
یکی از عملکردهای منحصربهفرد ODEN AT، قابلیت I/30 است. این ویژگی به کاربر اجازه میدهد جریان تست را ابتدا روی یک مقدار اندک (تا ۱/۳۰ مقدار واقعی) پیشتنظیم نماید. این عملکرد دو مزیت مهم دارد؛ اولاً مانع از گرم شدن بیش از حد نمونه تحت آزمایش میشود و ثانیاً نتایج تست را از بروز خطا یا خوردگی مصون میدارد.
پیشرفتهترین امکانات اندازهگیری و پایش
واحد کنترل ODEN AT دارای یک بخش اندازهگیری پیشرفته است که میتواند همزمان نسبت دور ترانس جریان (CT)، زمان، ولتاژ و جریان را نمایش دهد. افزون بر این، کانال اندازهگیری دوم نیز برای ثبت جریان یا ولتاژ دیگر قابل استفاده است. اندازهگیری پارامترهایی چون نسبت تبدیل ترانس، امپدانس، مقاومت، توان، ضریب توان و زاویه فاز با دقتی بالا توسط دستگاه انجام میشود. مقدار جریان و ولتاژ میتواند به صورت درصد نسبت به مقدار نامی نیز نمایش داده شود تا کاربر اطمینان بیشتری نسبت به صحت عملکرد تجهیزات تحت آزمون کسب کند. عملکرد “نگهداشت سریع” (Hold) سبب میشود مقدار پارامترهای کوتاهمدت و بحرانی به محض رسیدن سیگنال قطع، روی نمایشگر دیجیتال فریز شده و از بین نرود.
کاربردهای منحصربهفرد تستر تزریق جریان میگر Oden AT
تستر ODEN AT نه تنها تست اولیه و عملکرد کلیدهای قدرت را به بهترین نحو ممکن انجام میدهد، بلکه امکانات وسیع دیگری را نیز در اختیار متخصصین قرار میدهد:
- آزمایش کلیدهای قدرت و رلههای حفاظتی: بهدلیل نیاز به جریان بالا و سنجش زمان اتصال بسیار کوتاه، ODEN AT ایدهآل برای تست کلیدهای فشار ضعیف، قدرت و رلههای حفاظتی است.
- آزمایش ترانسفورماتورهای جریان: نسبت تبدیل ترانس با دقت نمایش داده شده و هیچگونه محاسبات دستی برای تعیین نسبت لازم نیست.
- اندازهگیری بار مدار ثانویه: با امکان نمایش بار به صورت VA و سنجش دقیق آن.
- تست قطبیت و فاز: اختلاف فاز جریان روی نمایشگر نمایان است؛ قطبیت خروجیها دقیقاً علامتگذاری شده است.
- Heat Run (استاندارد IEC): برای آزمایشهای بلندمدت و بررسی افزایش دمای تجهیزات، جریان را به صورت مداوم یا در بازههای زمانی برنامهریزیشده اعمال میکند و تایمر دستگاه میتواند زمان تست را در دقیقه یا ساعت نشان دهد.
- آزمایش کلیدهای دارای Recloser و Sectionaliser: قابلیت برنامهریزی، سنجش زمان عملکرد و شمارش چرخههای باز و بستهشدن اتوماتیک کلید و استخراج تعداد عملیات تا لاکاوت.
تست سیستم ارت و تجهیزات ایمنی ارت؛ اهمیت حیاتی برای بهرهبردار
یکی دیگر از کاربردهای حیاتی ODEN AT، تست شبکههای ارت و تجهیزات ایمنی ارت است. با تزریق جریان بین ارت مرجع و ارت مورد آزمایش، چک کردن افت ولتاژ و درصد جریان عبوری از شبکه ارت به سادگی انجام میپذیرد. واحد X مخصوصا برای این منظور طراحی شده. تستر با دقت بالا قادر است جریانهای نامی را برای بررسی ایمنی پرسنل و تجهیز تست نماید.
ایمنی و تطابق با استانداردهای جهانی
ODEN AT مطابق با استانداردهای روز دنیا از نظر ایمنی (LVD 2014/35/EU)، الکترومغناطیس (EMC 2014/30/EU) وRoHS طراحی و ساخته شده. حفاظت داخلی ترانسفورماتور با قطعکن حرارتی و فیوز مینیاتوری تضمین شده، بنابراین آسودگی خاطر اپراتور در سطوح مختلف فراهم است.
جزئیات فنی و مشخصات عملکرد
این دستگاه برای کار در محیطهای پست فشار قوی و صنعتی طراحی شده و دامنه وسیعی از دما (از ۰ تا ۵۰ درجه سانتیگراد برای عملکرد و از منفی ۲۵ تا ۵۵ درجه سانتیگراد برای جابجایی و نگهداری) را بدون مشکل پوشش میدهد. رطوبت تا ۹۵ درصد غیر متراکم را تحمل میکند و کاملاً مقاوم است. تغذیه از برق سهفاز ۲۴۰ یا ۴۰۰ ولت با فرکانس ۵۰ یا ۶۰ هرتز، اینورترهای صنعتی و بر اساس تکنولوژی روز صورت میگیرد. ابعاد و وزن ماژولها به نحوی انتخاب شده که حمل و نقل و جانمایی آن حتی در شرایط دشوار عملیاتی نیز ساده باشد.
دقت و دامنه کاربرد اندازهگیری
آمپرمترهای دستگاه، جریان را به صورت True RMS و (در صورت نیاز با فعالسازی، به صورت DC) اندازهگیری میکنند و محدوده وسیعی از جریان را (براساس نوع ماژول تا ۱۵، ۳۰ یا حتی ۹۶۰۰ آمپر) با دقت بالا پوشش میدهند. ولتمتر با ورود مقاومتی بالا و محدودههای قابل انتخاب، ولتاژ را با دقت نمایش میدهد. تایمر بسیار دقیق دستگاه هم نتایج را با بالاترین صحت در قالب ثانیه، سیکل فرکانسی یا حتی ساعت و دقیقه ثبت میکند.
نمایشگر پیشرفته و رابط کاربر پسند
نمایشگر بزرگ و شفاف LCD دستگاه تمامی پارامترها را به صورت تفکیکی و همزمان (زمان، جریان خروجی، ولتاژ، جریان آمپر دوم، زاویه فاز و … مانند Z، P، Q، R، X، S، ضریب توان و …) نمایش میدهد. کلید کاهش جریان (دکمه I/30) برای افزایش ایمنی و جلوگیری از تریپ ناخواسته و گرمشدن اضافه تجهیز، بسیار کاربردی است. تنظیم جریان بهصورت دقیق با وجود ولوم و دکمههای افقی برای تنظیم ضریب امکانپذیر شده.
امکانات جانبی تستر تزریق جریان MEGGER Oden AT
ODEN AT به همراه انواع کابلهای ارت و کابلهای جریان (طولها و مدلهای مختلف)، مجموعهای کامل را تشکیل میدهد. لوازم جانبی اختیاری متنوعی همچون:
- پراب جریان بالا HCP2000 (تا 2000 آمپر) برای تست کلیدهای بدون نیاز به باز کردن
- شین سری و شین موازی مخصوص اتصال تا سه واحد جریان (جهت بهرهمندی از حداکثر توان خروجی)
- سوئیچباکس ترانس جریان (با قابلیت انتخاب و اتصال همزمان حداکثر پنج سیمپیچ ثانویه CT)

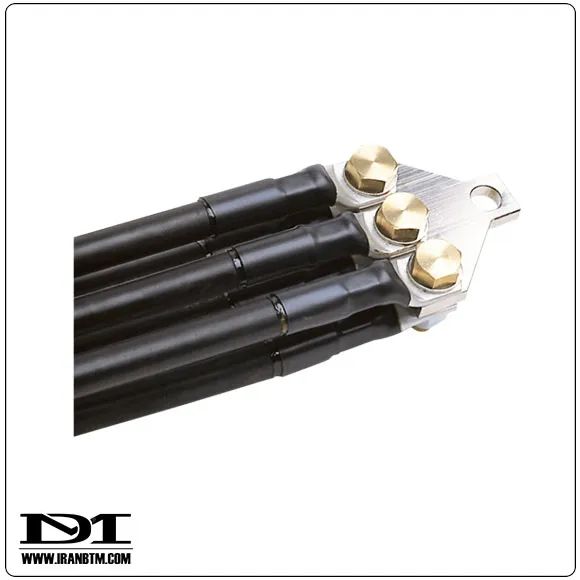

- کابلهای چندرشتهای جریان بالا با طول و تعداد موازی مختلف
و دهها آپشن دیگر در دسترس است که رنج کاربرد دستگاه را از محیط آزمایشگاهی تا استفاده میدانی حرفهای گسترش داده است.
روش بهرهبرداری و سهولت استفاده
اجزای مختلف دستگاه بهگونهای طراحی شدهاند که بدون نیاز به آموزش پیچیده و در کمترین زمان ممکن قابل نصب و بهرهبرداری باشند. تمامی بخشها پرتابل بوده و جداسازی و اسمبل کل سیستم سریع و بیدردسر خواهد بود.
چرا ODEN AT انتخاب شماره یک حرفهایها است؟
اگر به دنبال ابزاری مطمئن، دقیق، مقاوم و چندمنظوره برای انواع تستهای اولیه تجهیزات قدرت و حفاظتی هستید، ODEN AT شما را ناامید نخواهد کرد. طراحی مهندسی شده، دقتی کمنظیر، امکانات سنجش و اندازهگیری پیشرفته، قابلیت حمل، ماژولار بودن، ایمنی سطح بالا، تنوع گسترده لوازم جانبی و تطابق کامل با استانداردهای جهانی باعث شده این محصول سالهاست نخستین انتخاب مهندسان، تکنسینها و بهرهبرداران صنعت برق باشد. با ODEN AT فرآیند راهاندازی، عیبیابی، تست دورهای و اطمینان از ایمنی و عملکرد صحیح شبکه قدرت و اتوماسیون حفاظت، به تجربهای آسان و قابل اطمینان بدل خواهد شد.
