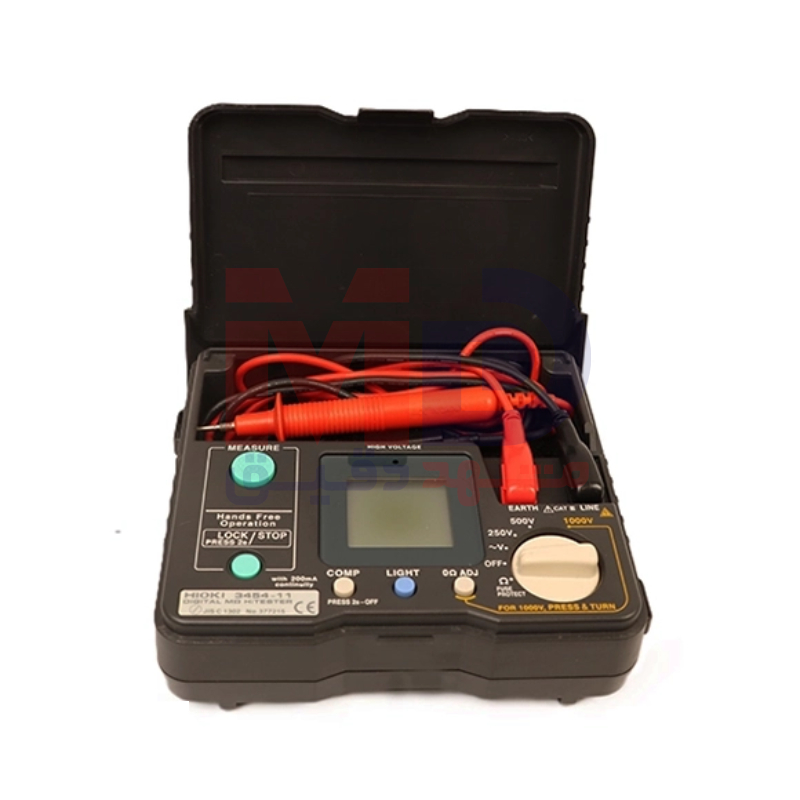

مگااهم متر حرفه ای هیوکی مدل 3554-11
تستر مقاومت عایق هیوکی 11-3454 قابلیت پرتابل بودن دارد این مگااهم متر عایق کابل 11-3545 Hioki تست اهم را با نشان دادن میزان جریان نشتی نشان می دهد که آیا شکست دی الکتریک در مجموعه هادی وجود دارد یا نه؟ ذکر این نکته ضروری است که در برخی شرایط از بهترین عایق ها هم می تواند مقداری جریان عبور کند، گاهی اوقات ممکن است با اعمال ولتاژی کمتر از ولتاژ نامی نیز مقدار کمی جریان نشتی وجود داشته باشد این جریان نشتی می تواند ناشی از عواملی مانند ظرفیت خازنی عایق، مقاومت عایق و تاثیرات الکتروشیمیایی باشد، اما اگر کابل یا مجموع هادی مورد تست آسیب دیده یا زدگی داشته باشد، مقدار جریان نشتی بسیار زیاد خواهد بود این امر می تواند به شخصی که در نزدیکی محل آسیب دیده قرار گرفته است، صدمه وارد نماید.
تستر عایق چیست؟
تستر عایق (Insulation Tester) وسیله ای است برای اندازهگیری مقاومتهای بسیار بزرگ (معمولاً تا2 گیگا اهم با ولتاژ تست تا 5 کیلوولت) میباشد و جهت سنجش مقاومت عایقی کابلها، موتورها، ترانسفورماتورها، ژنراتورها و سایر تجهیزات الکتریکی استفاده میشود، برای اندازه گیری چنین مقاومتهایی معمولاً به ولتاژ زیادی نیاز است در بعضی از این نوع دستگاه ها ولتاژ تست به 10kv نیز میرسد ولتاژ معمول این نوع دستگاههای اندازهگیری بین 100 ولت تا 10 کیلو ولت است.
نحوه کار مگااهم متر دیجیتال Hioki 3454-11
کار با این تستر عایق هیوکی اینگونه است که اتصال مثبت دستگاه به هادی کابل و منفی با شیلد کابل یا زمین (در صورتی که شیلد به زمین متصل باشد) است، ولتاژ تستر متناسب با ولتاژ نامی کابل قرارداده می شود جهت خواندن مقادیر مقاومت باید حداقل ۱۵ ثانیه صبر کرد بعد از آن در صورتی کابل مشکل عایقی ندارد که مقاومت آن بیش از 20 مگا اهم ثبت شود ابتدا لازم است اطمینان کامل از قطع برق حاصل کنیم و پس از آزمایش عدم وجود ولتاژ با رعایت کامل ایمنی توسط دو نفر مقاومت عایقی دستگاه ها اندازه گیری میشود.
مشخصات تستر مقاومت عایق Hioki 11-3454
- آمپدانس ورودی 100kΩ
- محدوده اندازه گیری 1000v
- رنج ولتاژ تست 250، 500،1000v
- محدوده فرکانس 50 هرتز تا 60 هرتز
