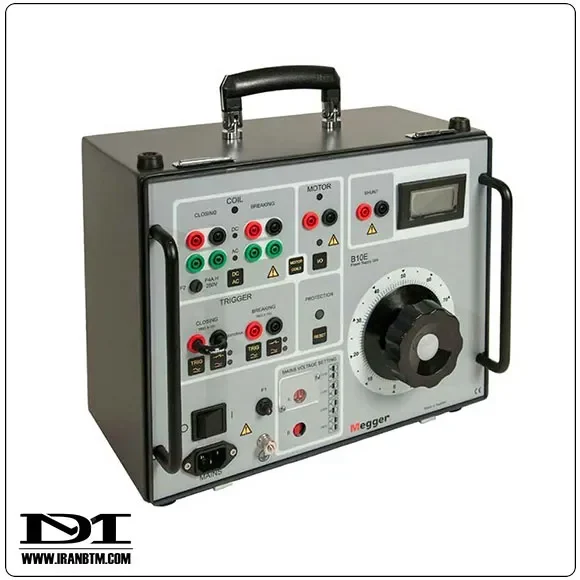

معرفی تخصصی منبع تغذیه MEGGER B10E
منبع تغذیه MEGGER مدل B10E یکی از نوآورانهترین و پیشرفتهترین تجهیزات تست و نگهداری کلیدهای قدرت (بریکرها) در حوزه برق صنعتی و پستهای فشار متوسط و قوی است. این دستگاه با کارایی بالا و امکانات متنوع خود، نیاز متخصصان تست و تعمیرات کلیدهای قدرت را بهخوبی پاسخ میدهد و امکان تست دقیق و ایمن اجزای مختلف کلیدها را، حتی در شرایطی که برق کمکی یا کمکی کمبود دارد، مهیا میکند.
نقش کلیدی B10E در تست بریکرهای فشار متوسط و قوی
دستگاه B10E مخصوصاً برای تست و نگهداری کلیدهای قدرت در ایستگاهها و مراکز صنعتی طراحی شده است. این دستگاه، توانایی ارائه ولتاژ متغیر و پایدار در بازه ۲۴ تا ۲۵۰ ولت AC یا DC را دارد. یکی از مهمترین چالشها در تست کلیدهای قدرت، تعیین ولتاژ مینیمم قطع یا وصل سیمپیچ (Trip/Close Coil) است؛ ولتاژی که عملکرد قطعکننده را در کمترین ولتاژ قابل قبول تضمین میکند. تست ولتاژ مینیمم، مطابق با استانداردهای بینالمللی همچون IEC 62271-100 و ANSI C37.09، نهتنها کیفیت عملکرد کلید را نشان میدهد، بلکه احتمال بروز خطا در شبکه را به حداقل میرساند. MEGGER B10E با قابلیت تأمین ولتاژ DC کاملاً بدون ریپل و تحمل بار متغیر، این امکان را به کارشناسان میدهد تا تست مینیمم با دقت حداکثری صورت پذیرد.
کاربری انعطافپذیر و چندمنظوره
یکی از تفاوتهای عمده B10E با نمونههای مشابه، وجود خروجیهای مجزا برای عملیات قطع (Trip)، وصل (Close) و موتور شارژ فنر کلید (Spring-Charging Motor) است. این ویژگی بهخصوص در زمان نبود یا قطع برق کمکی پست، امکانی منحصر به فرد برای تست صحیح کلید قدرت فراهم میکند. بهرهگیری از موتور شارژ فنر با ولتاژ مستقل سبب میگردد نه تنها سیمپیچها، بلکه عملکرد موتوری کلیدها نیز تست شود؛ همین امر تأثیر زیادی بر قابل اطمینان بودن تست و افزایش ایمنی عملیات دارد.
تکنولوژی و ساخت با همکاری تولیدکنندگان بریکر
B10E با همکاری تولیدکنندگان بریکر و متخصصان حوزه آزمون تولید شده است. این همکاری باعث شده تا دستگاه به شکلی طراحی گردد که هم کاربری آسان داشته باشد و هم از منظر ایمنی و پایداری در سطح بالایی قرار بگیرد. پنل کنترل کاربرپسند، نمایشگر دیجیتالی با دقت بالا، کلیدهای کنترلی، و حفاظهای گرمایی و الکتریکی از جمله این قابلیتهاست.
ویژگیها و قابلیتهای کلیدی B10E
- توانایی تأمین ولتاژ متغیر DC و AC از ۲۴ تا ۲۵۰ ولت
- خروجیهای مجزا برای سیمپیچهای قطع و وصل و موتور شارژ فنر
- امکان انتخاب نوع ولتاژ خروجی (AC یا DC)
- حفاظت حرارتی و الکتریکی در برابر اضافه بار و اتصال کوتاه
- وجود شنت اندازهگیری جریان برای خواندن دقیق جریان عبوری از سیمپیچ یا موتور شارژ
- صفحه دیجیتال ولتاژ خروجی جهت تنظیم سریع و دقیق مقدار ولتاژ
- قابلیت تریگر مستقیم و تست حداقل ولتاژ عملکرد
- خروجی برای اندازهگیری و ثبت اطلاعات توسط آنالایزرهای تخصصی تست کلید
- بدنه مستحکم با محافظت مکانیکی استاندارد
- دستههای حمل مقاوم برای جابجایی آسان
مشخصات فنی و محیطی
دستگاه B10E برای کار در شرایط محیطی سخت و صنعتی طراحی شده است. محدوده دمای عملکرد از صفر تا ۵۰ درجه سانتیگراد، و قابلیت تحمل شرایط نگهداری از منفی ۴۰ تا مثبت ۷۰ درجه را داراست. رطوبت عملیاتی ۵ تا ۹۵ درصد (بدون میعان) بوده و مطابق تاییدیههای CE، RoHS، LVD و EMC اروپا ساخته شده است.
منبع تغذیه مناسب برای برق ورودی ۱۱۵٬ ۱۳۵٬ ۲۳۰ و ۲۵۰ ولت متناوب با فرکانس ۵۰ تا ۶۰ هرتز بوده و حداکثر توان مصرفی آن ۳۳۰۰ وات است. ابعاد کامپکت دستگاه (۳۵۰ × ۲۷۰ × ۲۲۰ میلیمتر) و وزن مناسب (۲۰.۸ کیلوگرم) جابجایی آسان حتی به دورترین نقاط پست را ممکن ساخته است.
خروجیهای ولتاژی و جریانی
B10E قابلیت تأمین انواع ولتاژهای متغیر با جریانهای مختلف را دارد. بهطور نمونه، خروجیهای DC دستگاه بدون بار برای مقادیر ۲۴، ۴۸، ۱۱۰ و ۲۵۰ ولت به ترتیب تا جریانهای ۱۰، ۱۰، ۶.۵ و ۳ آمپر قابل دستیابی است. این ویژگی کمک میکند تا تست عملکرد سیمپیچ کلید حتی در شرایط بار با اطمینان و دقت بالا انجام شود.
برای کاربردهای خاص، خروجی AC با ولتاژ ۲۴ تا ۲۶۰ ولت و جریان تا ۵ آمپر (حداکثر ۳۰ دقیقه) تعبیه شده است. همچنین خروجی مخصوص موتور شارژ فنر با ولتاژ و جریانهای ویژه در دسترس قرار دارد که با فشردن کلید مربوطه فعال میشود و توان تست دقیق موتورها را در شرایط مختلف کاری مهیا میکند.
امنیت و حفاظت کاربر
ایمنی و حفاظت همواره در طراحی این نوع تجهیزات اولویت بالایی دارد. دستگاه مجهز به سیستم قطع حرارتی در دمای ۸۰+ درجه سانتیگراد است که از آسیب به دستگاه و کاربران جلوگیری میکند. علاوه بر این، حفاظ اتصال کوتاه بر روی خروجیهای DC، ریسک سرایت آسیب به دیگر تجهیزات تحت تست را به صفر میرساند. دکمه ریست اختصاصی نیز برای بازگردانی عملکرد پس از فعالشدن هر یک از حفاظتها در نظر گرفته شده است.
قابلیت حمل و لوازم جانبی
B10E با وجود وزن نسبتاً بالا، به دلیل دستههای مقاوم و کیف حمل اختصاصی با ابعاد بهینه، بسیار مناسب حمل و نقلهای مکرر در محیطهای کاری و حتی سختترین بخشهای پستهای برق است. در بستهبندی این دستگاه، مجموعه کامل کابلهای اتصال (GA-00032) با سوکتهای ایمنی تعبیه شده تا امکان اتصال مطمئن و سریع به انواع بریکرها و موتورها فراهم گردد.
تجربیات کاربری

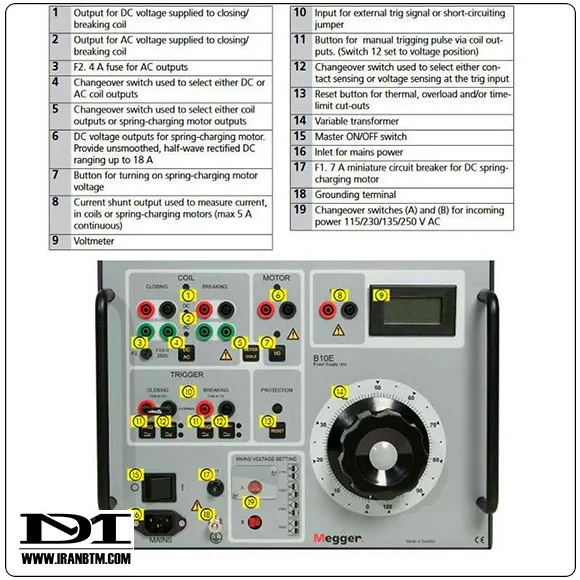

اپراتور بهراحتی با استفاده از کلیدهای تغییر وضعیت میتواند خروجیها را بین سیمپیچهای قطع/وصل و موتور شارژ سوئیچ کند، یا نوع جریان (AC یا DC) را انتخاب نماید. نمایشگر دیجیتال، تنظیم ولتاژ خروجی و کنترل دقیق روی روند تست را با بالاترین ایمنی ممکن تضمین میکند. همچنین دکمههای تریگر دستی امکان ارسال پالس کوتاه روی سیمپیچ قطع یا وصل را جهت تست دقیق هر دو حالت فراهم ساختهاند.
جمعبندی
MEGGER B10E یک انتخاب بیرقیب برای تیمهای تعمیر و نگهداری، اپراتورهای پستهای برق، و مهندسین تست تجهیزات فشار قوی است. این دستگاه با بهرهگیری از فناوری روز، ساختار مکانیکی و حفاظتی برتر، و قابلیت حمل مناسب، اجرای تستهای حساس ولتاژی و عملکردی انواع بریکر را به روندی سریع، مطمئن، و استاندارد تبدیل کرده است. قابلیتهای منحصربهفرد این دستگاه آن را از رقبای خود متمایز نموده، و به عنوان یک تجهیز کلیدی و سرمایه ارزشمند برای هر مجموعه فعال در صنعت شبکه برق شناخته میشود.
