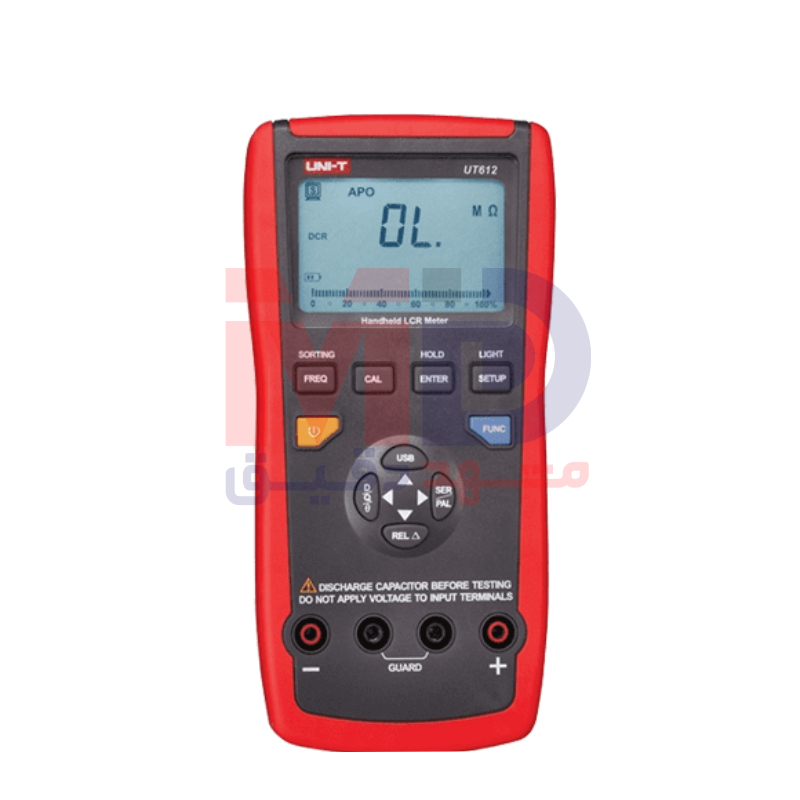

LCR متر دیجیتال یونیتی سری UNI-T UT612: ابزاری دقیق و همه‌کاره برای اندازه‌گیری قطعات پسیو
در دنیای پیچیده و فزاینده الکترونیک، ابزارهای اندازه‌گیری دقیق نقشی حیاتی ایفا می‌کنند. یکی از این ابزارهای ضروری، LCR متر است که برای اندازه‌گیری مقادیر پایه‌ای قطعات پسیو مانند سلف (Inductor)، خازن (Capacitor) و مقاومت (Resistor) به کار می‌رود. این مقادیر، هرچند در ظاهر ساده به نظر می‌رسند، اما در عملکرد کلی مدارها تأثیر بسزایی دارند. از تعیین فرکانس تشدید در فیلترها گرفته تا پایداری منابع تغذیه و زمان‌بندی دقیق در مدارهای دیجیتال، همه و همه به مقادیر صحیح و دقیق این قطعات وابسته هستند. در این میان، LCR متر دیجیتال یونیتی سری UNI-T UT612 به عنوان یک ابزار اندازه‌گیری پیشرفته و قابل اعتماد مطرح می‌شود که با ارائه طیف وسیعی از قابلیت‌ها، نیازهای مهندسان، تکنسین‌ها، پژوهشگران و حتی علاقه‌مندان جدی به الکترونیک را به خوبی پاسخ می‌دهد.
UNI-T UT612 صرفاً یک LCR متر ساده نیست؛ این دستگاه ترکیبی از دقت، سرعت و امکانات جانبی مفید است که آن را به ابزاری ایده‌آل برای کاربردهای مختلف تبدیل کرده است. از خطوط تولید که نیازمند کنترل کیفیت دقیق قطعات ورودی هستند، گرفته تا بخش‌های تعمیر و نگهداری الکترونیکی که نیاز به تشخیص سریع و دقیق مقادیر قطعات معیوب دارند، و همچنین در فرایندهای تحقیق و توسعه برای انتخاب و آزمایش قطعات مناسب، UT612 کارایی بالایی از خود نشان می‌دهد.
توانایی‌های پایه‌ای اندازه‌گیری: سلف، خازن، مقاومت
قلب هر LCR متر، توانایی آن در اندازه‌گیری مقادیر اصلی سلف، خازن و مقاومت است. UT612 در این زمینه عملکرد درخشانی دارد. این دستگاه قادر به اندازه‌گیری سلف‌ها در دامنه‌ای بسیار گسترده، از 20 میکروهانری (20µH) تا 2000 هانری (2000H) است. این گستردگی، امکان تست انواع سلف‌های کوچک مورد استفاده در مدارهای فرکانس بالا و فیلترها تا سلف‌های بزرگ‌تر مورد استفاده در منابع تغذیه و کاربردهای صنعتی را فراهم می‌آورد. دقت اندازه‌گیری سلف در این دستگاه برابر با ±(0.5% + 5 رقم) است که برای بسیاری از کاربردهای مهندسی کاملاً کافی است. این دقت به این معنی است که مقدار اندازه‌گیری شده حداکثر به اندازه 0.5 درصد از مقدار واقعی به اضافه پنج واحد در آخرین رقم نمایشگر انحراف خواهد داشت.
در بخش اندازه‌گیری خازن، UT612 دامنه‌ای از 200 پیکوفاراد (200pF) تا 20 میلی‌فاراد (20mF) را پوشش می‌دهد. این دامنه نیز شامل خازن‌های کوچک سرامیکی و فیلمی مورد استفاده در مدارهای فرکانس بالا و کوپلینگ، تا خازن‌های الکترولیتی بزرگ مورد استفاده در فیلترینگ منابع تغذیه است. دقت اندازه‌گیری خازن نیز مشابه سلف، برابر با ±(0.5% + 5 رقم) است که اطمینان از صحت اندازه‌گیری مقادیر خازنی را فراهم می‌کند.
اما در مورد مقاومت، UT612 دامنه‌ای وسیع‌تر را ارائه می‌دهد: از 20 اهم (20Ω) تا 200 مگااهم (200MΩ). این دامنه، تقریباً تمام مقاومت‌های رایج مورد استفاده در مدارهای الکترونیکی، از مقاومت‌های شنت با مقادیر بسیار کم تا مقاومت‌های Pull-up/down با مقادیر بالا را پوشش می‌دهد. دقت اندازه‌گیری مقاومت در این دستگاه کمی بهتر است و برابر با ±(0.3% + 5 رقم) می‌باشد، که نشان‌دهنده توانایی دستگاه در اندازه‌گیری دقیق مقادیر مقاومتی است.
فراتر از مقادیر پایه: پارامترهای اندازه‌گیری پیشرفته
UT612 تنها به اندازه‌گیری L، C و R محدود نمی‌شود. این دستگاه قابلیت اندازه‌گیری پارامترهای مهم دیگری را نیز دارد که در درک عملکرد واقعی قطعات پسیو، به خصوص در فرکانس‌های مختلف، حیاتی هستند. این پارامترها شامل DCR (مقاومت DC)، Q (ضریب کیفیت)، D (ضریب اتلاف)، θ (زاویه فاز) و ESR (مقاومت سری معادل) می‌شوند.
اندازه‌گیری DCR یا مقاومت DC، به خصوص برای سلف‌ها و گاهی خازن‌های الکترولیتی بزرگ، اهمیت دارد. این پارامتر، مقاومت اهمی سیم‌پیچ سلف را نشان می‌دهد که در عملکرد سلف، به خصوص در کاربردهای توان و در فرکانس‌های پایین، تأثیرگذار است. UT612 امکان اندازه‌گیری مستقیم این مقدار را فراهم می‌کند.
Q یا ضریب کیفیت، معیاری برای سنجش “خوب بودن” یک قطعه پسیو، به خصوص سلف‌ها و خازن‌ها، است. Q نسبت راکتانس قطعه به مقاومت معادل سری یا موازی آن را نشان می‌دهد. سلف‌ها و خازن‌هایی با Q بالاتر، ایده‌آل‌تر هستند و اتلاف انرژی کمتری دارند. این پارامتر در طراحی مدارهای رزونانس، فیلترها و اسیلاتورها بسیار مهم است. نمایشگر UT612 قادر است مقدار D و Q را با تفکیک‌پذیری 0.001 نمایش دهد و حداکثر مقدار قابل نمایش برای D/Q برابر با 2000 است.
D یا ضریب اتلاف، مفهوم عکس Q است (D = 1/Q). این پارامتر نشان‌دهنده میزان انرژی تلف شده در قطعه به ازای هر چرخه سیگنال AC است. برای خازن‌ها، D نشان‌دهنده کیفیت دی‌الکتریک و مقاومت نشتی آن است، در حالی که برای سلف‌ها به مقاومت سیم‌پیچ و اثرات دیگر مربوط می‌شود. اندازه‌گیری D به ارزیابی کیفیت قطعات و پیش‌بینی عملکرد آن‌ها در فرکانس‌های کاری کمک می‌کند.
θ یا زاویه فاز، نشان‌دهنده اختلاف فاز بین ولتاژ و جریان در قطعه مورد اندازه‌گیری در فرکانس مشخص است. برای یک خازن ایده‌آل، این زاویه منفی 90 درجه و برای یک سلف ایده‌آل، مثبت 90 درجه است. مقاومت‌های واقعی زاویه فاز نزدیک به صفر دارند. اندازه‌گیری زاویه فاز در تحلیل امپدانس قطعات و درک رفتار آن‌ها در مدارهای AC کاربرد دارد.
ESR یا مقاومت سری معادل، یکی از مهم‌ترین پارامترها، به خصوص برای خازن‌های الکترولیتی، است. ESR نشان‌دهنده مجموع مقاومت‌های داخلی یک قطعه است که به صورت سری با راکتانس ایده‌آل آن قرار می‌گیرد. ESR در فرکانس‌های بالا می‌تواند تأثیر قابل توجهی بر عملکرد خازن، به خصوص در فیلترهای منابع تغذیه سوییچینگ، داشته باشد و افزایش آن می‌تواند منجر به گرم شدن و کاهش طول عمر قطعه شود. UT612 امکان اندازه‌گیری ESR را فراهم می‌کند، که این قابلیت برای تشخیص خازن‌های معیوب یا نامناسب در مدارها بسیار ارزشمند است.
انعطاف‌پذیری در اندازه‌گیری: فرکانس‌های تست مختلف
یکی از ویژگی‌های کلیدی و متمایزکننده یک LCR متر خوب، قابلیت اندازه‌گیری در فرکانس‌های تست مختلف است. مقادیر واقعی سلف‌ها و خازن‌ها، و همچنین پارامترهایی مانند Q، D و ESR، می‌توانند بسته به فرکانس سیگنال اعمال شده تغییر کنند. UT612 پنج فرکانس تست انتخابی را در حالت AC ارائه می‌دهد: 100Hz، 120Hz، 1kHz، 10kHz و 100kHz.
انتخاب فرکانس تست مناسب برای هر قطعه و کاربرد ضروری است. برای مثال، فرکانس‌های 100Hz و 120Hz معمولاً برای تست خازن‌های الکترولیتی بزرگ استفاده می‌شوند که در فیلترهای منابع تغذیه کار می‌کنند. فرکانس 1kHz یک فرکانس استاندارد برای اندازه‌گیری بسیاری از قطعات پسیو است. فرکانس‌های بالاتر مانند 10kHz و 100kHz برای ارزیابی عملکرد سلف‌ها و خازن‌های کوچک‌تر در مدارهای فرکانس بالا و همچنین بررسی اثرات پارازیتی و ESR در فرکانس‌های کاری واقعی قطعات مورد استفاده قرار می‌گیرند. UT612 با ارائه این گستره از فرکانس‌ها، به کاربر اجازه می‌دهد تا رفتار قطعه را در شرایط کاری مختلف بررسی کند و در نتیجه، انتخاب دقیق‌تری داشته باشد یا عیوب مرتبط با فرکانس را شناسایی کند. نمایشگر دستگاه فرکانس تست انتخاب شده را به صورت بلادرنگ نشان می‌دهد، که این خود یک مزیت مهم است. ولتاژ عملکرد تست در این دستگاه 0.6Vrms است که برای تست ایمن و دقیق اکثر قطعات مناسب است.
حالت‌های اندازه‌گیری سری و موازی
قطعات پسیو را می‌توان در مدل‌های مدار معادل به صورت سری یا موازی نمایش داد. UT612 امکان انتخاب بین حالت‌های اندازه‌گیری سری و موازی را فراهم می‌کند. انتخاب حالت مناسب بستگی به امپدانس قطعه و فرکانس تست دارد. به طور کلی، در فرکانس‌های پایین که راکتانس قطعه کم است، مدل سری (مقاومت سری با راکتانس) مناسب‌تر است، در حالی که در فرکانس‌های بالا که راکتانس زیاد است، مدل موازی (مقاومت موازی با راکتانس) بهتر رفتار واقعی قطعه را نشان می‌دهد. این انعطاف‌پذیری در انتخاب حالت اندازه‌گیری، به کاربر اجازه می‌دهد تا نتایج دقیق‌تری را بسته به شرایط و نوع قطعه به دست آورد.
ویژگی‌های کاربردی و راحتی استفاده
علاوه بر قابلیت‌های اندازه‌گیری اصلی، UT612 با مجموعه‌ای از ویژگی‌های کاربردی تجهیز شده است که استفاده از آن را آسان‌تر و کارآمدتر می‌کند.
- Auto Range (محدوده خودکار): این ویژگی به دستگاه اجازه می‌دهد تا به طور خودکار بهترین محدوده اندازه‌گیری را برای قطعه مورد نظر انتخاب کند و نیاز به تنظیم دستی محدوده توسط کاربر را از بین می‌برد. این کار سرعت اندازه‌گیری را افزایش داده و از خطاهای ناشی از انتخاب محدوده نامناسب جلوگیری می‌کند.
- Auto LCR Check and Measurement (بررسی و اندازه‌گیری خودکار LCR): این قابلیت هوشمند به UT612 اجازه می‌دهد تا به طور خودکار نوع قطعه متصل شده (سلف، خازن یا مقاومت) را تشخیص داده و سپس اندازه‌گیری مربوطه را انجام دهد. این ویژگی به خصوص برای کاربرانی که با انواع مختلف قطعات سر و کار دارند، بسیار مفید است و فرایند اندازه‌گیری را سرعت می‌بخشد.
- Data Hold (نگهداری داده): این قابلیت به کاربر اجازه می‌دهد تا مقدار نمایش داده شده روی صفحه را در لحظه مورد نظر ثابت نگه دارد تا بتواند آن را به راحتی یادداشت کند، به خصوص زمانی که اندازه‌گیری در شرایط دشوار انجام می‌شود.
- Relative Mode (حالت نسبی): در این حالت، دستگاه می‌تواند اختلاف بین مقدار اندازه‌گیری شده فعلی و یک مقدار مرجع از پیش تعیین شده را نمایش دهد. این ویژگی برای اندازه‌گیری تغییرات کوچک در مقدار یک قطعه یا مقایسه چندین قطعه با یک نمونه استاندارد مفید است.
- Deviation Ratio Measurement (اندازه‌گیری نسبت انحراف): این قابلیت به کاربر اجازه می‌دهد تا نسبت انحراف مقدار قطعه از یک مقدار نامی مشخص را به صورت درصدی مشاهده کند. این ویژگی در خطوط تولید برای بررسی اینکه آیا قطعات در تلرانس مشخصی قرار دارند یا خیر، بسیار مفید است.
- Comparison Function (تابع مقایسه): این ویژگی به UT612 اجازه می‌دهد تا مقادیر اندازه‌گیری شده را با حدود بالا و پایین از پیش تعیین شده مقایسه کند و نتیجه را به صورت یک نشانگر قبولی (Go) یا عدم قبولی (No-Go) نمایش دهد. این تابع به طور خاص در کاربردهای کنترل کیفیت و دسته‌بندی قطعات کاربرد فراوانی دارد و سرعت تست را به طرز چشمگیری افزایش می‌دهد.
- Calibration Function (تابع کالیبراسیون): برای اطمینان از دقت حداکثری اندازه‌گیری‌ها، به خصوص در فرکانس‌های بالاتر و با استفاده از فیکسچرهای مختلف تست، کالیبراسیون “مدار باز” (Open) و “اتصال کوتاه” (Short) ضروری است. UT612 این قابلیت را ارائه می‌دهد تا اثرات پارازیتی اتصالات تست و فیکسچرها را حذف کرده و دقت اندازه‌گیری را بهبود بخشد.
- LCD Backlight (نور پس‌زمینه نمایشگر): نمایشگر LCD بزرگ دستگاه مجهز به نور پس‌زمینه است که مشاهده مقادیر اندازه‌گیری شده را در محیط‌های کم‌نور یا تاریک آسان‌تر می‌کند.
- Analog Bar Graph (نمودار نواری آنالوگ): علاوه بر نمایش دیجیتال دقیق، UT612 دارای یک نمودار نواری آنالوگ 26 قسمتی است که تغییرات مقادیر را به صورت بصری و سریع نشان می‌دهد. این نمودار برای مشاهده روند تغییرات یا تنظیم قطعات متغیر بسیار مفید است.
اتصال به کامپیوتر و مدیریت داده‌ها
در دنیای امروز، قابلیت اتصال تجهیزات اندازه‌گیری به کامپیوتر و مدیریت داده‌ها یک مزیت بزرگ محسوب می‌شود. UT612 مجهز به رابط USB است که امکان اتصال آن به کامپیوتر شخصی را فراهم می‌کند. همراه با دستگاه، یک CD حاوی نرم‌افزار کامپیوتری ارائه می‌شود. این نرم‌افزار به کاربر اجازه می‌دهد تا دستگاه را از طریق کامپیوتر کنترل کند، تنظیمات را انجام دهد و مهم‌تر از همه، داده‌های اندازه‌گیری را ثبت و ذخیره کند. UT612 قابلیت ثبت تا 60000 نقطه داده اندازه‌گیری شده را در نرم‌افزار کامپیوتر دارد. این قابلیت برای مستندسازی نتایج آزمایش‌ها، انجام تحلیل‌های آماری بر روی داده‌ها، یا نظارت بر تغییرات مقادیر در طول زمان بسیار ارزشمند است و فرایندهای گزارش‌دهی و پژوهش را تسهیل می‌کند.
مشخصات فیزیکی و عمومی
UT612 با ابعاد فیزیکی 96mm x 193mm x 47mm و وزن خالص 374 گرم، طراحی شده است تا هم بر روی میز کار فضای زیادی اشغال نکند و هم به اندازه کافی قابل حمل باشد. رنگ بدنه دستگاه ترکیبی از قرمز و خاکستری است که ظاهری استاندارد و حرفه‌ای به آن می‌بخشد.
منبع تغذیه این دستگاه بسیار انعطاف‌پذیر است. می‌توان از یک باتری 9 ولت استاندارد (مانند نوع 6F22) برای کار در محیط‌هایی که دسترسی به برق شهری محدود است، استفاده کرد. همچنین، دستگاه قابلیت تغذیه از طریق رابط USB را نیز دارد که این امکان را فراهم می‌کند تا هنگام اتصال به کامپیوتر، از طریق کابل USB تغذیه شود و نیاز به باتری را برطرف کند. یک آداپتور برق USB نیز به صورت اختیاری برای تغذیه دستگاه از طریق برق شهری بدون نیاز به کامپیوتر در دسترس است. دستگاه دارای نشانگر کاهش باتری است که در ولتاژ مساوی یا کمتر از 6.8 ولت فعال می‌شود تا کاربر از زمان تعویض باتری مطلع شود. ویژگی خاموشی خودکار (Auto Power Off) نیز به حفظ عمر باتری کمک می‌کند؛ اگر دستگاه برای مدتی غیرفعال بماند، به طور خودکار خاموش می‌شود.
نمایشگر دستگاه با ابعاد 40mm در 63mm، فضای کافی برای نمایش مقادیر اصلی (با 20000 شمارش) و همچنین پارامترهای جانبی مانند D و Q (با 2000 شمارش) و فرکانس تست را فراهم می‌کند.
لوازم جانبی استاندارد و بسته‌بندی
UNI-T UT612 همراه با مجموعه‌ای از لوازم جانبی استاندارد عرضه می‌شود که استفاده فوری از دستگاه را ممکن می‌سازد. این لوازم شامل یک عدد باتری 9 ولت، یک گیره تست قطعات SMD (Surface Mount Device) که برای اندازه‌گیری دقیق قطعات ریز نصب سطحی ضروری است، کابل رابط USB برای اتصال به کامپیوتر، یک سوکت چندمنظوره برای اتصال راحت‌تر قطعات سیمی و نرم‌افزار کامپیوتری بر روی CD می‌شود. بسته‌بندی استاندارد شامل جعبه هدیه و دفترچه راهنمای انگلیسی است. جزئیات مربوط به بسته‌بندی کارتنی برای حمل و نقل عمده نیز ارائه شده است که نشان از آماده بودن محصول برای توزیع در مقیاس بزرگ دارد.
گواهی‌نامه‌ها و استانداردها
اعتبار و کیفیت یک محصول، به خصوص ابزارهای اندازه‌گیری، تا حد زیادی به رعایت استانداردها و دریافت گواهی‌نامه‌های مربوطه بستگی دارد. UNI-T UT612 دارای گواهی‌نامه‌های CE و UKCA است. گواهی CE نشان‌دهنده انطباق محصول با استانداردها و مقررات مربوط به ایمنی و عملکرد در منطقه اقتصادی اروپا است. گواهی UKCA نیز مشابه CE، انطباق محصول با استانداردهای بریتانیا را پس از خروج این کشور از اتحادیه اروپا تأیید می‌کند. این گواهی‌نامه‌ها اطمینانی را به کاربر می‌دهند که محصول خریداری شده از نظر کیفیت و ایمنی در سطح قابل قبولی قرار دارد.
کاربردهای این دستگاه:
همانطور که پیشتر اشاره شد، UT612 در طیف وسیعی از کاربردها قابل استفاده است. در خطوط تولید، از آن برای تست سریع و دقیق قطعات پیش از مونتاژ یا پس از آن برای کنترل کیفیت نهایی استفاده می‌شود. قابلیت‌هایی مانند تابع مقایسه و اندازه‌گیری نسبت انحراف، این فرایند را بسیار تسهیل می‌کنند. در بخش تعمیر و نگهداری، این دستگاه به سرعت می‌تواند مقادیر واقعی قطعات مشکوک در مدارها را اندازه‌گیری کرده و در تشخیص قطعات معیوب کمک کند. اندازه‌گیری ESR خازن‌ها به طور خاص در عیب‌یابی منابع تغذیه و مدارهای فرکانس بالا که عملکردشان به ESR پایین وابسته است، بسیار کاربردی است. در بخش تحقیق و توسعه، مهندسان می‌توانند از UT612 برای انتخاب دقیق‌ترین قطعات برای طراحی‌های خود، بررسی رفتار قطعات در فرکانس‌های مختلف، یا تست نمونه‌های اولیه استفاده کنند. قابلیت ثبت داده‌ها به آن‌ها اجازه می‌دهد تا تحلیل‌های دقیق‌تری انجام داده و نتایج را مستندسازی کنند. حتی برای علاقه‌مندان و دانشجویان الکترونیک، UT612 یک ابزار آموزشی عالی برای درک عمیق‌تر رفتار قطعات پسیو و انجام آزمایش‌های مختلف بر روی مدارها است. خروجی امپدانس 120 اهمی دستگاه نیز یک استاندارد رایج در اندازه‌گیری‌های LCR است که سازگاری با فیکسچرهای تست مختلف را تضمین می‌کند.
نتیجه‌گیری
UNI-T UT612 یک LCR متر دیجیتال قدرتمند و همه‌کاره است که با ارائه قابلیت‌های گسترده، دقت بالا و رابط کاربری آسان، نیازهای متنوع کاربران را برآورده می‌سازد. از دامنه‌های اندازه‌گیری وسیع و دقت قابل قبول برای L، C و R گرفته تا اندازه‌گیری پارامترهای پیشرفته‌ای مانند Q، D، θ و ESR، این دستگاه ابزار کاملی را در اختیار مهندسان قرار می‌دهد. انتخاب پنج فرکانس تست مختلف، حالت‌های اندازه‌گیری سری و موازی، و ویژگی‌های کاربردی مانند Auto Range، Auto LCR Check، Data Hold، Relative Mode، Deviation Ratio، Comparison Function و Calibration، کار با دستگاه را بسیار راحت و کارآمد می‌سازند. قابلیت اتصال USB و نرم‌افزار کامپیوتری همراه، امکان ثبت داده‌ها و تحلیل‌های پیشرفته را فراهم می‌کند که این خود یک مزیت بزرگ در کاربردهای حرفه‌ای است. با توجه به مشخصات فنی، قابلیت‌ها و قیمت مناسب نسبت به عملکرد، UNI-T UT612 یک انتخاب عالی برای هر کسی است که به دنبال یک LCR متر قابل اعتماد و دقیق برای کار بر روی قطعات پسیو در طیف وسیعی از کاربردها، از تولید و تعمیرات گرفته تا تحقیق و توسعه و آموزش، می‌باشد. این دستگاه ابزاری است که ارزش سرمایه‌گذاری را دارد و می‌تواند سال‌ها در آزمایشگاه‌ها و کارگاه‌ها خدمات ارزشمندی ارائه دهد.
