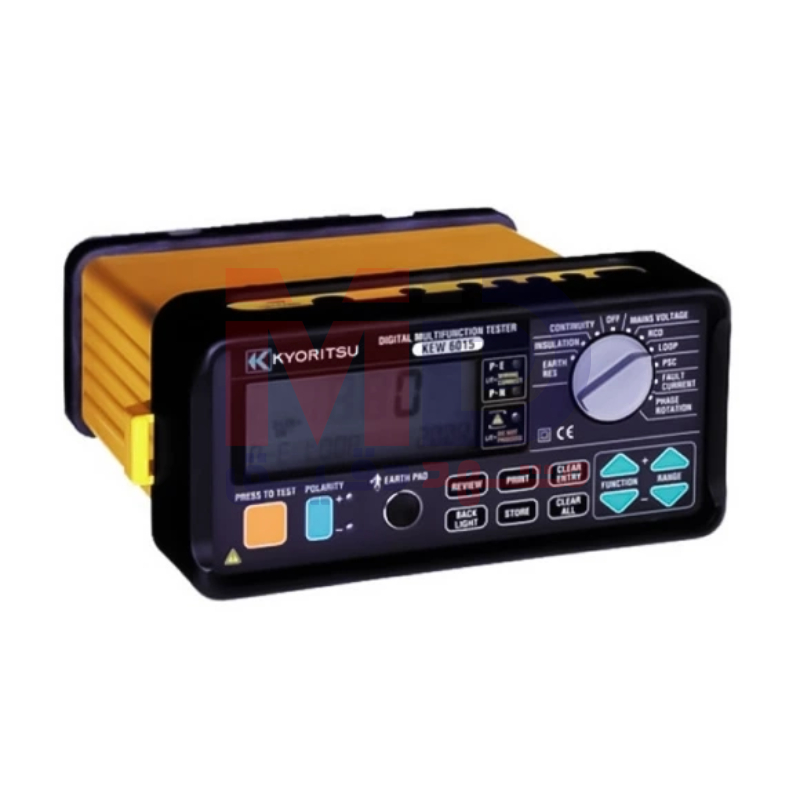

مولتی فانکشن دقیق ساخت کمپانی کیوریتسو مدل KYORITSU KEW 6015

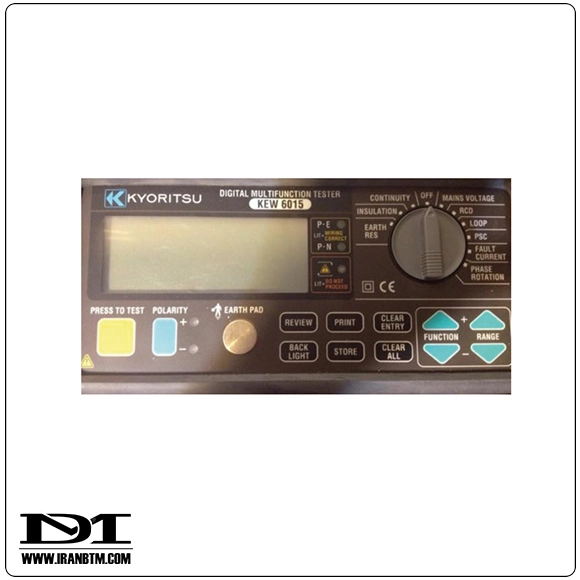

معرفی مولتی فانکشن KYORITSU KEW 6015

مولتی فانکشن KYORITSU KEW 6015 یکی از پیشرفته‌ترین ابزارهای تست و اندازه‌گیری در حوزه الکتریکی است که برای انجام ده عملکرد مجزا در راستای تأیید ایمنی تأسیسات الکتریکی طراحی شده است. این دستگاه تمامی تست‌های موردنیاز برای ارزیابی ایمنی سیستم‌های الکتریکی را در مطابقت کامل با استاندارد IEC 61557 ارائه می‌دهد. با قابلیت ذخیره نتایج اندازه‌گیری در حافظه داخلی و انتقال داده‌ها از طریق پورت ارتباط مادون قرمز (IRDA Port)، این دستگاه امکان مدیریت آسان و دقیق داده‌ها را برای کاربران فراهم کرده است.

KYORITSU KEW 6015 به طور خاص بر کیفیت، دقت، و سهولت استفاده تمرکز دارد و به همین دلیل توانسته است به ابزاری ایده‌آل برای مهندسان برق، تکنسین‌ها و کاربران حرفه‌ای تبدیل شود. طراحی نرم‌افزاری این دستگاه باعث شده که کاربران به راحتی از طریق منوهای گام‌به‌گام، عملکردهای مختلف دستگاه را انجام دهند. این دستگاه قادر به اجرای تست مقاومت زمین (Earth Resistance)، تست لوپ امپدانس (Loop Impedance)، تست جریان گسل (Fault Current)، و بسیاری دیگر از آزمون‌ها است.

ویژگی‌های مولتی فانکشن KYORITSU KEW 6015

1. طراحی پیشرفته برای بررسی کلیه تأسیسات الکتریکی

KEW 6015 به دلیل پشتیبانی از ده عملکرد مجزا، نیازهای مختلف کاربران در زمینه تست و ارزیابی ایمنی تأسیسات الکتریکی را پوشش می‌دهد. این دستگاه از ویژگی‌های زیر بهره‌مند است:

• LED‌های بررسی وضعیت مدار زنده و اتصال سیم‌ها برای اطمینان از درستی اتصال.
• فناوری D-Lok برای جلوگیری از فعال شدن کلیدهای RCD هنگام تست لوپ امپدانس.
• حافظه داخلی برای ذخیره نتایج تست‌ها و پشتیبانی از انتقال داده‌ها به رایانه یا چاپگر از طریق پورت IRDA.
• خاموش شدن خودکار برای کاهش مصرف باتری.
• صفحه نمایش دارای نور پس‌زمینه برای استفاده در مکان‌های تاریک.
• کلید چرخشی جهت قطبیت برای عملکرد آسان‌تر.
• ویژگی Continuity Auto-null برای دقت بیشتر در تست پیوستگی مدار.
• قابلیت Auto Ramp و Auto Test در تست‌های کلیدهای RCD برای سهولت بیشتر.
• تست انواع گسترده‌ای از کلیدهای RCD شامل کلیدهای استاندارد، انتخابی، AC، و A (حساس به جریان DC).
• طراحی مقاوم با استاندارد IP54 که در برابر گردوغبار و رطوبت مقاوم است.
• مطابقت با استانداردهای ایمنی بین‌المللی IEC 61557 برای عملکرد مطمئن.

قابلیت‌ها و عملکرد‌های این مولتی فانکشن

1. تست پیوستگی مدار (Continuity Testing)

KEW 6015 با دقت و قابلیت اتورنج (Auto-Ranging) برای اندازه‌گیری پیوستگی مدار طراحی شده است. مشخصات این ویژگی شامل:

• بازه اندازه‌گیری: 20Ω، 200Ω و 2000Ω (قابلیت تغییر خودکار بازه).
• ولتاژ مدار باز: بیشتر از 6 ولت برای دقت در اندازه‌گیری.
• جریان اتصال کوتاه: بیشتر از 200 میلی‌آمپر DC.
• دقت اندازه‌گیری: ±(1.5% مقدار خوانده‌شده + 3 رقم).

2. تست لوپ امپدانس (Loop Impedance Testing)

این دستگاه قابلیت تست لوپ امپدانس را با استفاده از فناوری پیشرفته D-Lok ارائه می‌دهد. مشخصات این تست شامل:

• ولتاژ نامی تست: 230 ولت AC ±10% در فرکانس 50 هرتز.
• محدوده اندازه‌گیری ولتاژ: 100 تا 400 ولت AC در فرکانس 50 هرتز.
• بازه امپدانس تست: 20Ω، 200Ω و 2000Ω.
• جریان تست:
  • 25 آمپر برای بازه 20Ω.
  • 1.2 آمپر برای بازه 200Ω و 2000Ω.
• زمان تست: نیم سیکل (10 میلی‌ثانیه).
• دقت پایه:
  • ±(2% مقدار خوانده‌شده + 2 رقم) در حالت D-Lok خاموش.
  • ±(5% مقدار خوانده‌شده + 5 رقم) در حالت D-Lok روشن.

تست کلیدهای RCD (Residual Current Device Testing)3.

KEW 6015 طیف گسترده‌ای از تست‌های RCD را پشتیبانی می‌کند. مشخصات این قابلیت شامل موارد زیر است:

• ولتاژ نامی تست: 230 ولت AC ±10% در فرکانس 50 هرتز.
• تنظیمات جریان تست RCD:
  • حالت RCD × 1/2: 10، 30، 100، 300، 500، 1000 میلی‌آمپر.
  • حالت RCD × 1: 10، 30، 100، 300، 500، 1000 میلی‌آمپر.
  • حالت RCD × 5: 10، 30، 100 میلی‌آمپر.
• مدت زمان جریان تست:
  • برای حالت RCD × 1/2 و × 1: حداکثر 2000 میلی‌ثانیه.
  • برای حالت RCD × 5: حداکثر 200 میلی‌ثانیه.
  • حالت Fast Trip در 50 میلی‌ثانیه برای مقایسه سریع عملکرد کلید.
• دقت تست RCD:
  • جریان قطع ±10% – 0%.
  • زمان قطع ±(2% مقدار خوانده‌شده + 3 رقم).

4. تست مقاومت عایقی (Insulation Resistance Testing)

این ویژگی برای ارزیابی عایق کابل‌ها و تجهیزات الکتریکی طراحی شده است:

• بازه اندازه‌گیری: 20MΩ، 200MΩ و 2000MΩ (قابلیت اتورنج).
• ولتاژ تست: 250 ولت، 500 ولت و 1000 ولت DC.
• ولتاژ مدار باز:
  • 250 ولت +20% – 0%.
  • 500 ولت +20% – 0%.
  • 1000 ولت +20% – 0%.
• جریان نامی: بیشتر از 1 میلی‌آمپر.
• دقت:
  • برای بازه 0 – 100MΩ: ±(2% مقدار خوانده‌شده + 3 رقم).
  • برای بازه 100MΩ – 2000MΩ: ±(5% مقدار خوانده‌شده + 4 رقم).

5. تست مقاومت زمین (Earth Resistance Testing)

این ویژگی برای اندازه‌گیری مقاومت زمین با استفاده از روش‌های سه یا چهار سیم مناسب است:

• بازه اندازه‌گیری: 20Ω، 200Ω و 2000Ω.
• ولتاژ خروجی: 50 ولت پیک با شکل موج مربعی.
• فرکانس: 720 هرتز ±5%.
• دقت اندازه‌گیری:
  • 20Ω: ±(2% مقدار خوانده‌شده + 5 رقم).
  • بازه‌های 200Ω و 2000Ω: ±(2% مقدار خوانده‌شده + 3 رقم).

مشخصات عمومی و فنی KEW 6015

KYORITSU KEW 6015 با طراحی ارگونومیک، امکانات متنوع و استانداردهای بالا، یک انتخاب مناسب برای کاربردهای پیشرفته است:

• استاندارد ایمنی: تست شده طبق IEC 61010-1 CAT III 300V، درجه آلودگی 2.
• تحمل ولتاژ: 3700 ولت AC برای یک دقیقه.
• منبع تغذیه: 8 عدد باتری 1.5 ولتی نوع R6 یا LR6.
• ابعاد: طول 105 میلی‌متر × عرض 210 میلی‌متر × عمق 240 میلی‌متر.
• وزن: تقریبا 1924 گرم.

لوازم جانبی همراه دستگاه

KYORITSU KEW 6015 همراه با لوازم کامل ارائه می‌شود تا کارایی آن افزایش یابد:

• سیم‌های تست (مدل 7025): برای تست‌های عایقی و پیوستگی.
• سیم‌های تست تابلو توزیع (مدل 7098): برای تست Loop/PSC/RCD.
• سیم‌های تست دوشاخه‌ای (مدل 7099): برای تست در پریزهای برق استاندارد.
• کیت تست مقاومت زمین (مدل 7109): شامل سیم‌های تست و پروب‌های زمینی خارجی.
• میخک‌های زمینی کمکی (مدل 8032): برای تست مقاومت زمین.
• کیف مقاوم و کیسه لوازم جانبی: برای نگهداری و حمل بهتر.
• آداپتور IrDA: برای انتقال داده‌ها.
• راهنمای کاربری و باتری.

نتیجه‌گیری

مولتی فانکشن KYORITSU KEW 6015 یک دستگاه چندمنظوره و پیشرفته است که با طراحی نرم‌افزاری کاربرپسند، دقت بالا، و قابلیت‌های گسترده، انتخابی ایده‌آل برای حرفه‌ای‌ها در حوزه تست و ارزیابی سیستم‌های الکتریکی محسوب می‌شود. این دستگاه با پشتیبانی از تست‌های متنوع و مطابقت با استانداردهای جهانی، امنیت و کارایی را برای کاربران تضمین می‌کند.
