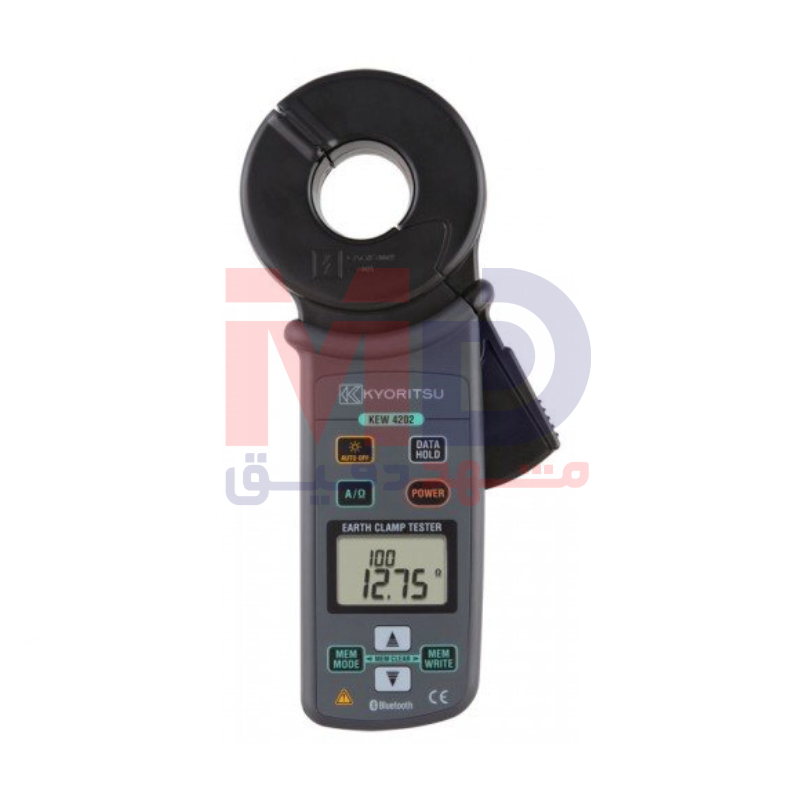

معرفی کامل و بررسی دستگاه ارت سنج کلمپی KYORITSU KEW 4202
دستگاه ارت سنج کلمپی KYORITSU KEW 4202 یکی از ابزارهای پیشرفته و تخصصی در زمینه اندازه‌گیری مقاومت زمین و جریان AC است که توسط شرکت معتبر کیوریتسو (KYORITSU) طراحی و تولید شده است. این دستگاه با امکانات متعدد، قابلیت اتصال از طریق ارتباط بلوتوثی، و دقت بالا، یک انتخاب عالی برای متخصصین برق، تکنسین‌های صنعتی، و کسانی است که نیاز به بررسی سیستم‌های زمین‌کردن الکتریکی دارند.
این دستگاه به کاربران اجازه می‌دهد مقاومت زمین را بدون نیاز به کوبیدن الکترودهای کمکی در سیستم‌های چندگانه زمین اندازه‌گیری کنند. همچنین، قابلیت اندازه‌گیری جریان AC تا مقادیر 30 آمپر با استفاده از فناوری True RMS به آن افزوده شده است. در ادامه، به بررسی ویژگی‌ها، مشخصات فنی و مزایا و کاربردهای ارت سنج کلمپی KYORITSU KEW 4202 می‌پردازیم.
ویژگی‌های ارت سنج کلمپی KYORITSU KEW 4202
1. اندازه‌گیری مقاومت زمین بدون الکترودهای کمکی:
یکی از ویژگی‌های برجسته این دستگاه، قابلیت اندازه‌گیری مقاومت زمین در بازه 0.05 تا 1500 اهم بدون نیاز به استفاده از الکترودهای کمکی است. این قابلیت برای سیستم‌های چند زمین‌کننده که در محیط‌های بحرانی استفاده می‌شوند، بسیار مفید است. همچنین این ویژگی نه تنها کارایی و سرعت کار را افزایش می‌دهد بلکه هزینه‌های اضافی استفاده از تجهیزات جانبی را نیز کاهش می‌دهد.
2. فناوری True RMS برای اندازه‌گیری جریان AC:
KYORITSU KEW 4202 به فناوری True RMS مجهز است که امکان اندازه‌گیری جریان AC را به صورت دقیق و پایدار در بازه 0.1 میلی‌آمپر تا 30 آمپر فراهم می‌آورد. این قابلیت برای بررسی نشت جریان، تشخیص مشکلات سیستم‌های زمین، و اندازه‌گیری جریان فاز در شبکه‌های برق غیرخطی بسیار حیاتی است.
3. قابلیت بلوتوث برای انتقال داده‌ها:
این دستگاه دارای فناوری ارتباطی Bluetooth 5.0 است که به کاربران اجازه می‌دهد اطلاعات اندازه‌گیری شده را به دستگاه‌های اندرویدی منتقل کنند. این قابلیت برای ثبت داده‌ها، آنالیز بعدی و دسترسی آسان به اطلاعات از طریق اپلیکیشن‌های مرتبط، بسیار ارزشمند است.
4. حالت فیلتر برای حذف نویز:
حالت Filter Function در این دستگاه باعث می‌شود که تداخل ناشی از نویزهای الکتریکی کاهش یابد. این ویژگی به دستگاه کمک می‌کند در محیط‌هایی با نویز بالا نیز عملکرد دقیقی داشته باشد. همچنین در مواقعی که نویز بسیار بالا باشد، یک نشانگر Noise روی صفحه نمایش ظاهر می‌شود تا کاربر را از وجود نویز مطلع کند.
5. امکان ذخیره‌سازی داده‌ها:
KYORITSU KEW 4202 قابلیت ذخیره‌سازی تا 100 مجموعه داده را دارد که برای انجام تست‌های متعدد و مرور داده‌ها در زمان‌های مختلف بسیار مفید است.
6. خاموش شدن خودکار برای صرفه‌جویی در انرژی:
این دستگاه به منظور صرفه‌جویی در مصرف انرژی، در صورت عدم استفاده برای مدت 10 دقیقه به صورت خودکار خاموش می‌شود.
مشخصات فنی دستگاه KYORITSU KEW 4202
1. اندازه‌گیری مقاومت زمین (Earth Resistance):
- محدوده اندازه‌گیری مقاومت زمین: 20.00/200.00/1500 اهم (به صورت خودکار انتخاب می‌شود).
- دقت اندازه‌گیری:
- ±1.5%±0.05 اهم برای محدوده 0.00 تا 20.99 اهم.
- ±2%±0.5 اهم برای محدوده 16.0 تا 99.9 اهم.
- ±3%±2 اهم برای محدوده 100.0 تا 209.9 اهم.
- ±5%±5 اهم برای محدوده 160 تا 399 اهم.
- ±10%±10 اهم برای محدوده 400 تا 599 اهم.
- در محدوده‌های بین 600 تا 1580 اهم، مقدارها اندازه‌گیری می‌شوند، اما دقت تضمین‌شده نیست.
2. اندازه‌گیری جریان AC (AC Current):
- محدوده اندازه‌گیری: 100.0/1000 میلی‌آمپر/10.00/30.0 آمپر (انتخاب خودکار).
- دقت اندازه‌گیری:
- ±2%±0.7 میلی‌آمپر برای بازه 0.0 تا 104.9 میلی‌آمپر.
- ±2% برای بازه 80 میلی‌آمپر تا 31.5 آمپر.
3. زمان پاسخگویی:
- زمان پاسخگویی برای مقاومت زمین: تقریباً 7 ثانیه.
- زمان پاسخگویی برای جریان AC: تقریباً 2 ثانیه.
4. سرعت نمونه‌برداری:
- سرعت نمونه‌برداری داده‌ها: تقریباً 1 بار در هر ثانیه.
5. منبع تغذیه:
- این دستگاه از 4 عدد باتری 1.5 ولت مدل LR6 یا R6 (نوع AA) تغذیه می‌شود که بسته به نوع باتری، مدت زمان عملکرد متفاوتی دارد:
- باتری R6: حدود 5 ساعت عملکرد پیوسته.
- باتری LR6: حدود 21 ساعت عملکرد پیوسته.
6. ابعاد و وزن دستگاه:
- ابعاد: 246 × 120 × 54 میلی‌متر.
- وزن: تقریباً 780 گرم (همراه باتری‌ها).
7. استانداردهای ایمنی:
- استاندارد IEC 61010-1 CAT IV 300V برای ایمنی در برابر ولتاژهای بالا.
- استانداردهای IEC 61010-2-032 و IEC 61326 برای محافظت در برابر نویز و تداخلات الکترومغناطیسی.
قابلیت‌های کاربردی و عملکردهای پیشرفته
1. عملکردهای اتوماتیک:
این دستگاه به صورت خودکار، محدوده اندازه‌گیری را متناسب با داده‌های وارد شده تعیین می‌کند. این ویژگی باعث سهولت و سرعت بیشتر در عملیات می‌شود و نیازی به تنظیمات دستی نیست.
2. نشانگر Over-range:
در صورتی که مقادیر وارد شده از محدوده اندازه‌گیری دستگاه بیشتر باشد، علامت “OL” روی صفحه نمایش نمایان می‌شود.
3. طراحی بهینه و ارگونومیک:
این دستگاه با طراحی مناسب و سبک خود (کمتر از یک کیلوگرم)، امکان حمل و جابجایی راحتی دارد. همچنین از دهانه انبری با قطر داخلی تقریباً 32 میلی‌متر برخوردار است که برای اندازه‌گیری کابل‌ها و رساناهای بزرگ مناسب است.
4. نرخ مصرف انرژی بهینه:
طراحی دستگاه به گونه‌ای است که در حالت عادی، مصرف جریانی حدود 50 میلی‌آمپر دارد که در صورت استفاده از برخی عملکردهای دستگاه به 100 میلی‌آمپر افزایش می‌یابد.

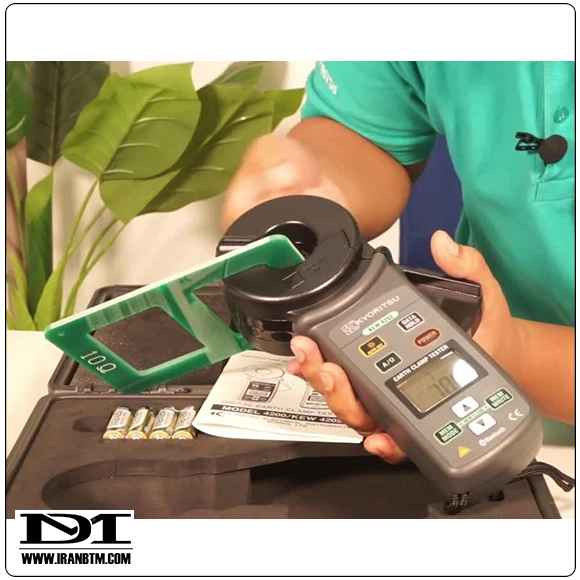

اقلام همراه دستگاه KYORITSU KEW 4202
هنگام خرید این دستگاه، موارد زیر به‌عنوان اقلام همراه دریافت می‌شوند:
- 8304: مقاومت جهت تست و بررسی دستگاه.
- 9167: کیف حمل سخت برای نگهداری و محافظت از دستگاه.
- باتری‌های LR6 (AA) به تعداد 4 عدد.
- دفترچه راهنمای کاربر برای تسهیل در استفاده از دستگاه.
کاربردهای دستگاه ارت سنج کلمپی
دستگاه KYORITSU KEW 4202 به دلیل قابلیت‌ها و امکانات پیشرفته‌ی خود، در بسیاری از موارد قابل استفاده است:
- اندازه‌گیری مقاومت زمین: برای تست و بررسی سیستم‌های grounding در محیط‌های صنعتی و تجاری.
- تشخیص نشت جریان: کمک به شناسایی مشکلات سیستم‌های زمین‌کردن و برنامه‌ریزی تعمیرات.
- اندازه‌گیری جریان AC: برای تحلیل عملکرد سیستم‌های الکتریکی و اطمینان از استاندارد بودن جریان در کابل‌های اصلی.
- بررسی سیستم‌های چند زمین‌کننده: یک ابزار ایده‌آل برای محیط‌های حساسی که در آن‌ها سیستم‌های زمین‌کردن چندگانه وجود دارد.
جمع‌بندی
دستگاه KYORITSU KEW 4202 به عنوان یک ابزار پیشرفته و چندمنظوره، با ویژگی‌هایی مانند اندازه‌گیری دقیق مقاومت زمین، اندازه‌گیری True RMS جریان AC، قابلیت بلوتوث، و امکاناتی چون فیلتر نویز و ذخیره‌سازی داده‌ها، یکی از بهترین انتخاب‌ها برای متخصصین برق در محیط‌های صنعتی و حرفه‌ای است. طراحی ارگونومیک، کاربری آسان و استانداردهای ایمنی تعبیه شده در دستگاه، آن را به ابزاری مطمئن و کارآمد تبدیل کرده است. برای کسانی که به دنبال یک ارت سنج حرفه‌ای با امکانات بروز و دقیق هستند، KYORITSU KEW 4202 انتخابی بی‌نقص خواهد بود.
