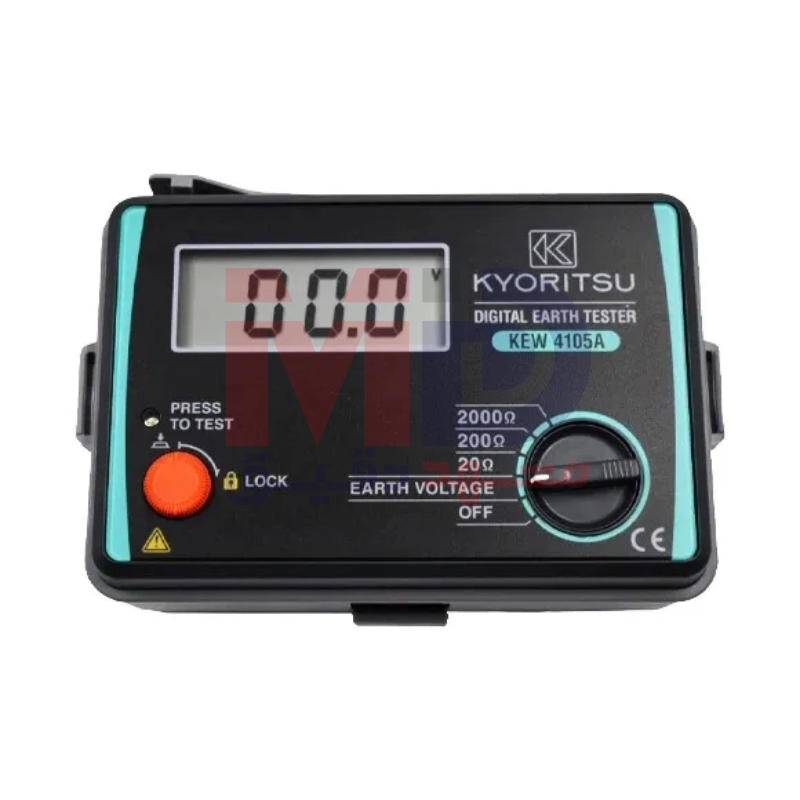

معرفی محصول: ارت سنج KYORITSU KEW 4105A
ارت سنج KYORITSU KEW 4105A یکی از دستگاه‌های کاربردی و پیشرفته در زمینه اندازه‌گیری مقاومت زمین و ولتاژ زمین است. این دستگاه که با طراحی مدرن و ویژگی‌های حرفه‌ای تجهیز شده، به کاربران امکان می‌دهد با دقت بالا و در کوتاه‌ترین زمان تست‌های زمین را انجام دهند. ارت سنج KYORITSU KEW 4105A با قابلیت اندازه‌گیری مقاومت زمین به روش‌های سه‌قطبی (3-Pole) و دو‌قطبی (2-Pole)، به‌گونه‌ای طراحی شده که با کمترین تأثیر از مقاومت میله‌های کمکی زمین و ولتاژ زمین، نتایج بسیار دقیق ارائه کند. طراحی مقاوم، وزن سبک، و کاربرد آسان از جمله مزایای این دستگاه هستند که آن را برای محیط‌های صنعتی، پروژه‌های شهری، و آزمایشگاه‌های تخصصی مناسب ساخته است.
در ادامه به صورت جامع به شرح ویژگی‌های برجسته، مشخصات فنی، و لوازم جانبی همراه دستگاه KYORITSU KEW 4105A پرداخته شده است.
ویژگی‌های برجسته ارت سنج KYORITSU KEW 4105A
۱. قابلیت اندازه‌گیری مقاومت زمین به دو روش: سه‌قطبی و دو‌قطبی
ارت سنج KYORITSU KEW 4105A امکان اندازه‌گیری مقاومت زمین به دو روش سه‌قطبی (Three-Pole) و دو‌قطبی (Two-Pole) را فراهم کرده است. این قابلیت انعطاف‌پذیری بالایی به دستگاه می‌دهد و کاربران می‌توانند بسته به شرایط محیطی و نیاز پروژه، بهترین روش را انتخاب کنند. این ویژگی خصوصاً برای تست‌های پیچیده و محیط‌هایی با مقاومت متغیر زمین بسیار کارآمد است.
۲. طراحی مدار پیشرفته برای حداقل تأثیرپذیری از نویز
دستگاه با طراحی جدید و استفاده از مدار پیشرفته قادر است با کمترین تأثیرپذیری از ولتاژ زمین و مقاومت میله‌های کمکی (Auxiliary Earth Spikes)، اندازه‌گیری‌هایی بسیار پایدار و دقیق انجام دهد. این ویژگی برای محیط‌هایی که نویز الکتریکی بالا دارند یا مقاومت زمین نامنظم است، فوق‌العاده کارآمد است.
۳. قابلیت ضد گردوغبار و مقاوم در برابر رطوبت
ارت سنج KYORITSU KEW 4105A بر اساس استاندارد IEC 60529 IP54 طراحی شده است، به این معنا که دستگاه در برابر گردوغبار و قطرات آب مقاومت دارد. این ویژگی باعث می‌شود کاربران بتوانند در شرایط سخت و محیط‌های بیرونی بدون نگرانی از آسیب به دستگاه، از آن استفاده کنند.
۴. نمایشگر دیجیتالی بزرگ و خوانا
این دستگاه مجهز به یک نمایشگر دیجیتالی بزرگ و خوانا با وضوح بالا است که تمامی اطلاعات اندازه‌گیری شده را به صورت واضح نمایش می‌دهد. این طراحی کاربرپسند به کاربران امکان می‌دهد داده‌های دستگاه را به راحتی مشاهده و بررسی کنند.
۵. قابلیت اندازه‌گیری ولتاژ زمین
ارت سنج KYORITSU KEW 4105A علاوه بر اندازه‌گیری مقاومت زمین، امکان اندازه‌گیری ولتاژ زمین (Earth Voltage) را نیز فراهم کرده است. این ویژگی دستگاه را برای تحلیل دقیق‌تر شبکه‌های ارتینگ و بررسی ولتاژ‌های ناخواسته در سیستم‌های زمین مناسب کرده است.
۶. طراحی سبک و مقاوم
با وزن تقریبی ۵۵۰ گرم (شامل باتری‌ها و درپوش)، ارت سنج KYORITSU KEW 4105A یکی از سبک‌ترین دستگاه‌ها در نوع خود به شمار می‌آید. این ویژگی در کنار استفاده از مواد مقاوم در ساخت بدنه، آن را در برابر ضربه و شوک مقاوم کرده است. این طراحی مدرن به کاربران امکان می‌دهد دستگاه را به راحتی حمل کنند و در انواع محیط‌ها از آن بهره ببرند.
۷. جریان اندازه‌گیری ۲ میلی‌آمپر برای جلوگیری از قطع کلیدهای نشتی
جریان اندازه‌گیری دستگاه با مقدار ۲ میلی‌آمپر تنظیم شده است، به این معنا که در هنگام تست مقاومت زمین، هیچگونه قطعی در کلیدهای نشتی جریان (Earth Leakage Breakers) ایجاد نمی‌شود. این ویژگی باعث بهبود ایمنی عملکرد و تسهیل تست در مدارهای فعال می‌شود.
۸. حفاظت اضافه‌بار
این دستگاه دارای ویژگی‌های حفاظتی پیشرفته است که در صورت بروز اضافه‌بار، از آسیب دیدن دستگاه جلوگیری می‌کند:
- در حالت اندازه‌گیری مقاومت زمین: تحمل ولتاژ ۲۸۰ ولت AC به مدت ۱۰ ثانیه.
- در حالت اندازه‌گیری ولتاژ زمین: تحمل ولتاژ ۳۰۰ ولت AC به مدت ۱ دقیقه.
مشخصات فنی ارت سنج KYORITSU KEW 4105A
اندازه‌گیری مقاومت زمین
- بازه اندازه‌گیری:
- ۲۰ اهم: نمایش مقاومت در بازه 0.00 تا 19.99 اهم.
- ۲۰۰ اهم: نمایش مقاومت در بازه 0.0 تا 199.9 اهم.
- ۲۰۰۰ اهم: نمایش مقاومت در بازه 0 تا 1999 اهم.
- دقت اندازه‌گیری:
- برای بازه 20Ω: دقت ±2%rdg±0.1Ω.
- برای بازه‌های بالاتر: دقت ±2%rdg±3dgt.
اندازه‌گیری ولتاژ زمین
- بازه اندازه‌گیری:
- نمایش ولتاژ زمین در بازه 0.0 تا 199.9 ولت AC (فرکانس 50/60Hz).
- دقت اندازه‌گیری:
- دقت اندازه‌گیری ولتاژ زمین ±1%rdg±4dgt.
ایمنی و استانداردها
- استاندارد‌های قابل اجرا:
- مطابق با IEC 61010-1 CAT III 300V، درجه آلایندگی ۲.
- IEC 61010-2-030، IEC 61557-1،5.
- طراحی مقاوم مطابق با استاندارد IEC 60529 IP54، ضد گردوغبار و ضد رطوبت.
منبع تغذیه
- دستگاه از ۶ عدد باتری استاندارد R6 (AA) با ولتاژ 1.5 ولت تغذیه می‌کند.
ابعاد و وزن
- ابعاد دستگاه: ۱۰۵ (طول) × ۱۵۸ (عرض) × ۷۰ (ارتفاع) میلی‌متر (شامل درپوش).
- وزن: حدوداً ۵۵۰ گرم با باتری‌ها و درپوش.
لوازم جانبی همراه دستگاه
دستگاه ارت سنج KYORITSU KEW 4105A به همراه مجموعه‌ای کامل از لوازم جانبی ارائه می‌شود که استفاده از آن را راحت‌تر و کاربردی‌تر می‌کند:
- کابل‌های اندازه‌گیری مقاومت زمین: شامل کابل‌های قرمز (20 متر)، زرد (10 متر)، و سبز (5 متر) (مدل 7095A).
- پروب اندازه‌گیری ساده: مدل 7127B برای تست‌های ساده‌تر و سریع‌تر.
- میله‌های کمکی زمین (Auxiliary Spikes): شامل ۲ عدد اسپایک برای اندازه‌گیری دقیق (مدل 8032).
- بند شانه‌ای: مدل 9121 برای حمل آسان.
- کیف حمل: مدل 9084 برای محافظت و نگهداری دستگاه.
- باتری‌های R6 (AA): شامل ۶ عدد باتری به عنوان منبع تغذیه.
- دفترچه راهنما: برای آشنایی با نحوه استفاده صحیح از دستگاه و ویژگی‌های آن.
لوازم جانبی اختیاری
برای رفع نیازهای خاص کاربران، دستگاه ارت سنج KYORITSU KEW 4105A از تجهیزات اختیاری نیز پشتیبانی می‌کند:
- ست کابل اندازه‌گیری دقیق: مدل 7245A.
- آداپتور مخصوص ترمینال‌های اندازه‌گیری: مدل 8259.
- کیف حمل مقاوم: مدل 9165 (Hard Case) برای محافظت پیشرفته از دستگاه.
کاربردهای ارت سنج KYORITSU KEW 4105A
ارت سنج KYORITSU KEW 4105A ابزاری قدرتمند برای مهندسین، تکنسین‌ها، و متخصصان در حوزه برق و تجهیزات زمین است که در کاربردهای زیر به‌طور گسترده مورد استفاده قرار می‌گیرد:
- اندازه‌گیری مقاومت زمین در سیستم‌های ارتینگ صنعتی و شهری.
- تحلیل ولتاژ زمین برای یافتن ولتاژ‌های ناخواسته در شبکه‌ها و تجهیزات زمین.
- تست شبکه‌های ارتینگ در پروژه‌های بزرگ زیربنایی و سیستم‌های الکتریکی.
- عیب‌یابی سیستم‌های زمین در محیط‌های صنعتی با نویز بالا.
- بررسی کیفیت تجهیزات زمین در سیستم‌های برق فشار قوی و مدارهای حساس.
جمع‌بندی
ارت سنج KYORITSU KEW 4105A یک دستگاه حرفه‌ای برای اندازه‌گیری مقاومت و ولتاژ زمین است که با طراحی سبک، مقاوم، و فناوری پیشرفته، قابلیت ارائه نتایج دقیق و پایدار را دارد. این دستگاه به لطف ویژگی‌هایی چون اندازه‌گیری مقاومت زمین به دو روش سه‌قطبی و دو‌قطبی، حافظه پیشرفته، قابلیت حمل آسان، و تجهیزات جانبی کاربردی، انتخابی ایده‌آل برای متخصصان است. ارت سنج KYORITSU KEW 4105A ابزاری کامل برای آزمایش، تحلیل، و نگهداری سیستم‌های زمین است و تمامی نیازهای کاربران حرفه‌ای را پاسخ می‌دهد.
