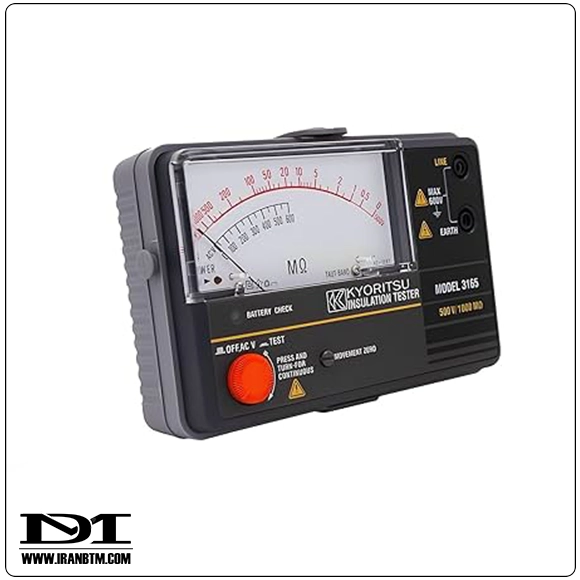

معرفی کامل میگر دیجیتال KYORITSU KEW 3165
میگر دیجیتال KYORITSU KEW 3165 یکی از پیشرفتهترین تسترهای عایقی آنالوگ است که برای اندازهگیری مقاومت عایقی و تست ولتاژ AC طراحی شده و کاربرد گستردهای در صنایع مختلف، بهویژه برق و الکترونیک، دارد. این ابزار با دقت و حساسیت بالا، طراحی بدنه مقاوم و عملکرد ساده، یک انتخاب ایدهآل برای مهندسین و تکنسینهایی است که نیاز به یک دستگاه مقاوم و حرفهای دارند.
طراحی این دستگاه متناسب با نیازهای صنعتی و شرایط کاری سخت صورت گرفته است. از خواندن آسان مقادیر اندازهگیری شده در نمایشگر دیجیتال گرفته تا وزن سبک و قابلیت حمل بالا، KYORITSU KEW 3165 به راحتی میتواند در پروژههای تعمیر و نگهداری، بررسی شبکههای برق، تجهیزات الکتریکی و تست سلامت کابلها و عایقها به کار گرفته شود. در ادامه، تمامی ویژگیها و جزئیات فنی این محصول ارائه میشود.
ویژگیها و عملکردهای اصلی
1. تست مقاومت عایق (Insulation Resistance Measurement):
یکی از قابلیتهای اصلی KYORITSU KEW 3165، اندازهگیری مقاومت عایقی تا حداکثر مقدار 1000 مگااهم است. این تستر با استفاده از ولتاژ تست 500 ولت DC، قابلیت بررسی وضعیت عایق سیمها، کابلها، تجهیزات الکتریکی و تابلوهای برق را با دقت بالا و محدوده وسیع ارائه میدهد.
- بیشترین مقدار اندازهگیری موثر: دستگاه میتواند مقادیر عایقی تا 1000 مگااهم را اندازهگیری کند.
- مقدار میانی مقیاس (Mid-scale): مقدار 20 مگااهم به عنوان مقدار میانی مقیاس در نظر گرفته شده است، که برای ارزیابی سریعتر مقادیر عایقی بسیار مفید است.
- اولین محدوده موثر اندازهگیری: در بازه بین 1 تا 500 مگااهم دستگاه با دقت عالی، معادل ±5 درصد مقدار خواندهشده، عمل میکند.
- دومین محدوده موثر اندازهگیری: بازه بین 0.5 تا 1000 مگااهم برای مطالعه جزئیتر و تحلیلهای پیشرفتهتر با دقت کمتر (±10 درصد مقدار خواندهشده) مشخص شده است.
این ویژگیها باعث میشود KYORITSU KEW 3165 برای تست سلامت عایق در تجهیزات حساس و پیچیده، نظیر موتورهای الکتریکی، ترانسفورماتورها و سوییچگیرها، ایدهآل باشد.
2. قابلیت اندازهگیری ولتاژ AC (AC Voltage Measurement):
علاوه بر قابلیت تست مقاومت عایقی، این دستگاه میتواند ولتاژ متناوب (AC) را تا 600 ولت AC اندازهگیری کند.
- دقت اندازهگیری: خطای اندازهگیری ولتاژ متناوب برابر با ±3 درصد مقدار کل مقیاس است، که دقت بالای این دستگاه در شناسایی ولتاژهای موجود در سیستمهای برق را تضمین میکند.
این قابلیت به ویژه برای بررسی ولتاژ در شبکههای برق و سیستمهای ولتاژ پایین و متوسط بسیار کارآمد است.
3. بدنه مقاوم و طراحی کاربردی:
میگر KYORITSU KEW 3165 با بدنه مقاوم و محافظ طراحی شده است تا در برابر آسیبهای فیزیکی، شوک، و ضربه مقاوم باشد. این ویژگی از دستگاه در محیطهای صنعتی سخت، نظیر کارخانهها، کارگاههای ساختمانی و تأسیساتی که احتمال بروز خطاهای انسانی یا سقوط ابزار وجود دارد، محافظت میکند.
4. نمایشگر آنالوگ با خواندن دقیق:
در طراحی این دستگاه از یک نمایشگر آنالوگ با مقیاس گسترده استفاده شده است که خواندن مقادیر را بسیار آسان میکند. نشانگر مقیاس، بازههای متنوعی را پوشش میدهد و اعداد بهوضوح مشخص هستند. خواندن مقادیر عایق و ولتاژ با دقت بالا و سهولت انجام میشود، که این ویژگی به ویژه برای کاربرانی که نیاز به تحلیل سریع دارند، کاربردی است.
5. منبع تغذیه و مصرف انرژی:
تأمین انرژی KYORITSU KEW 3165 توسط چهار عدد باتری قلمی (AA) با ولتاژ 1.5 ولت انجام میشود. این باتریها به راحتی در دسترس هستند و تعویض آنها هیچگونه پیچیدگی خاصی ندارد.
- مزیت این نوع منبع تغذیه، امکان استفاده مداوم از دستگاه بدون وابستگی به منابع برق ثابت است. این امر کار با آن را در محلهای دورافتاده یا پروژههای میدانی بسیار آسان میکند.
6. وزن سبک و ابعاد جمعوجور:
یکی دیگر از مزایای این دستگاه ابعاد و وزن سبک آن است. با وزن تقریبی 330 گرم و ابعاد 90 × 137 × 40 میلیمتر، KYORITSU KEW 3165 از جمله دستگاههایی است که به راحتی در کیف ابزار یا دست کاربر جای میگیرد. این ویژگیها باعث میشود حمل این دستگاه برای تکنسینها بسیار راحت باشد و در محیطهای مختلف قابلاستفاده باشد.

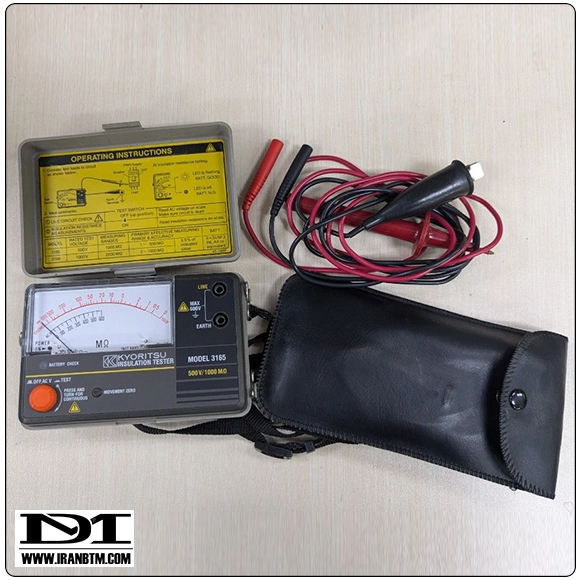

متعلقات ارائهشده همراه دستگاه
دستگاه KYORITSU KEW 3165 همراه با متعلقات زیر عرضه میشود که تمام نیازهای کاربر برای راهاندازی اولیه دستگاه را پوشش میدهد:
- 7025 (پروبهای تست): پروبهای باکیفیت و استاندارد برای اتصال دقیق و ایمن هنگام اندازهگیری.
- 9074 (کیف نگهداری سیمها): یک کیف مناسب و بادوام برای نگهداری ایمن سیمها و پروبها.
- 9123 (بند شانهای): بند شانهای برای حمل آسان دستگاه در پروژههای میدانی یا محیطهای کاری شلوغ.
- R6 (AA) × 4: چهار عدد باتری قلمی برای استفاده فوری از دستگاه.
- دفترچه راهنما: یک راهنمای کامل برای معرفی دستگاه، نحوه استفاده از آن و دستورالعملهای ایمنی.
این مجموعه از لوازم جانبی ارائهشده همراه دستگاه، اطمینان میدهد که کاربران حرفهای و صنعتی میتوانند دستگاه را بهسرعت آماده استفاده کرده و از آن بهرهبرداری کنند.
کاربردهای KYORITSU KEW 3165 در صنعت و برق
KYORITSU KEW 3165 به عنوان یک تستر آنالوگ مقاومت عایقی و ولتاژ، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد. این دستگاه ابزاری کلیدی برای اطمینان از سلامت و ایمنی سیستمها و تجهیزات الکتریکی است. برخی از مهمترین کاربردهای آن عبارتند از:
- تست کابلها و سیمها: با بررسی مقاومت عایق کابلها و سیمها، صحت اتصال و ایمنی در مسیرهای مختلف شبکه برق تضمین میشود.
- بررسی عایق موتورهای الکتریکی: اطمینان از عملکرد صحیح تجهیزات الکتریکی مانند موتورهای صنعتی.
- تست تابلوها و ترانسفورماتورها: جلوگیری از خرابی و آسیب به تجهیزات گرانقیمت با تحلیل عایق و ولتاژ مدارها.
- بررسی اتصالات زمین: کمک به شناسایی خطاها و نقصهای مرتبط با شبکههای زمین.
- تست سلامت سیستمهای حفاظت الکتریکی: برای بررسی وضعیت رلهها، کلیدها و سایر تجهیزات حفاظتی.
امنیت و استانداردها
KYORITSU KEW 3165 با بهرهگیری از طراحی سختافزاری پیشرفته و استفاده از بهترین مواد اولیه، امنیت بالا و عملکرد دقیق را تضمین میکند. استانداردهای بالای ساخت این دستگاه باعث شده که علاوه بر کیفیت عملکرد، کاربری آن در محیطهای صنعتی ایمن و بیخطر باشد.
جمعبندی
میگر دیجیتال KYORITSU KEW 3165 یکی از بهترین ابزارهای تست و اندازهگیری عایقی است که با ترکیبی از قابلیتهای دقیق، طراحی مقاوم و وزن سبک، یک گزینه ایدهآل برای مهندسین و تکنسینهای حرفهای محسوب میشود. قابلیت اندازهگیری مقاومتهای عایقی تا 1000 مگااهم، تست ولتاژ AC تا 600 ولت، نمایشگر آنالوگ با خوانایی آسان، و طراحی ارگونومیک، همگی این دستگاه را به یک همراه مطمئن در محیطهای صنعتی تبدیل کرده است.
این دستگاه با متعلقات جانبی کامل و سهولت در استفاده، برای انواع پروژهها از تعمیر و نگهداری روزمره گرفته تا تستهای پیشرفته صنعتی مناسب است. KYORITSU KEW 3165 تلفیقی از دقت، دوام و کاربری آسان است که به هر متخصصی در حوزه برق و الکترونیک توصیه میشود.
