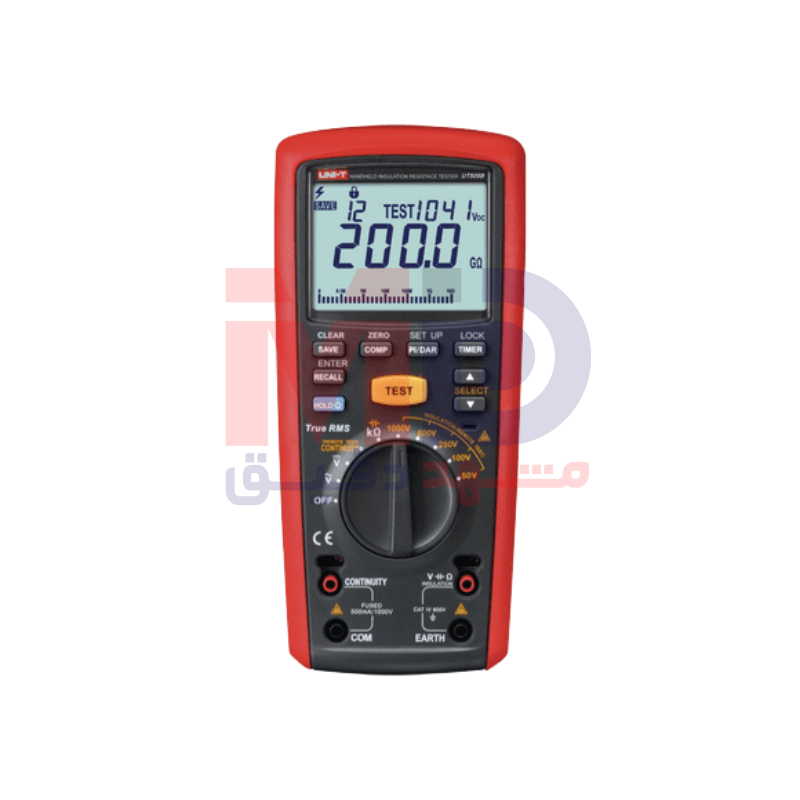

معرفی تستر مقاومت عایق دستی دیجیتال یونیتی مدل Uni-T UT505B
در صنایع برق و الکترونیک، ایمنی در همه جنبه‌ها حرف اول را می‌زند. یکی از موضوعات بسیار کلیدی که مستقیماً سلامت تجهیزات، زیرساخت‌ها و حتی جان افراد را تحت تأثیر قرار می‌دهد، وضعیت عایق‌ها در مدارهای الکتریکی است. نقص، خوردگی یا تضعیف عایق در کابل‌ها، سیم‌پیچ‌ها یا تجهیزات حساس برقی، به سرعت می‌تواند به اتصالات کوتاه، نشتی جریان، افزایش حرارت و حتی آتش‌سوزی منتهی شود. همین مسئله باعث شده تست‌های عایق جزو اولین و مهم‌ترین آزمایش‌های دوره‌ای در صنایع نیروگاهی، مراکز داده، ساختمان‌های هوشمند، شرکت‌های خدمات برق و حتی تعمیر بردهای صنعتی باشند.
در این فضا، نیاز به ابزارهایی که بتوانند ارزیابی دقیقی از عایق تجهیزات ارائه دهند و سلامت سیستم را تضمین کنند، بیش از پیش حس می‌شود. تسترهای مقاومت عایق دستی دیجیتال، یکی از پیشرفته‌ترین و کارآمدترین ابزارها برای این منظور هستند. در میان صدها مدل مختلف، سری UT505 و به‌ویژه مدل UT505B از شرکت معتبر Uni-T، به دلیل برخورداری از تکنولوژی‌های نوین، دقت بسیار بالا، امکانات حرفه‌ای و قابلیت حمل و کاربری ساده، جایگاه ویژه‌ای را در بازار ایران و جهان به خود اختصاص داده‌اند.
آشنایی با برند یونیتی و سری UT505
شرکت Uni-T یکی از پیشروترین کمپانی‌های تولید تجهیزات اندازه‌گیری و ابزار دقیق در جهان به شمار می‌رود که انواع مولتی‌مترها، تسترهای تخصصی برق و تجهیزات اتوماسیون را با استانداردهای روز دنیا ارائه می‌دهد. سری UT505 از تسترهای عایق دستی این برند، به دلیل کاربری آسان، قابلیت اطمینان بالا و تطبیق‌پذیری با نیازهای فنی روز، مورد توجه مهندسان و تکنسین‌ها در صنایع گوناگون واقع شده است.
مدل تحت معرفی یعنی UT505B، نسخه پیشرفته و بهبود یافته این سری محسوب می‌شود که علاوه بر انجام تست‌های کلاسیک مقاومت عایق، مجموعه‌ای از امکانات چندمنظوره یک مولتیمتر دیجیتال واقعی (true RMS) را هم در اختیار قرار می‌دهد. این ترکیب هوشمندانه باعث شده که UT505B تنها یک تستر عایق نباشد، بلکه به عنوان یک ابزار همه‌کاره حرفه‌ای جای خود را در کیف ابزار متخصصان باز کند.
قابلیت‌ها و امکانات شاخص تستر عایق یونیتی مدل UT505B
مدل UT505B فراتر از یک میگر ساده، با بهره‌گیری از فناوری روز و رعایت استانداردهای بین‌المللی، امکانات زیر را به کاربر ارائه می‌دهد:
1. اندازه‌گیری مقاومت عایق با ولتاژهای تست متنوع:
این دستگاه می‌تواند مقاومت عایق را در پنج سطح ولتاژ تست ۵۰ ولت، ۱۰۰ ولت، ۲۵۰ ولت، ۵۰۰ ولت و ۱۰۰۰ ولت اندازه‌گیری کند. این ویژگی اجازه می‌دهد مقاومت عایق انواع کابل‌ها و تجهیزات، حتی وسایل الکترونیکی ظریف تا کابل‌های قدرت با ولتاژ بالا، به راحتی تست شود.
2. دامنه گسترده و دقت بالا:
دستگاه قادر است مقاومت عایق را در رنج وسیعی از ۰.۰۱ مگااهم تا ۲۰۰ گیگااهم (بسته به ولتاژ تست) اندازه‌گیری کند. برای مثال، در ولتاژ تست ۵۰ ولت، دقت دستگاه برای محدوده ۰.۰۱ تا ۵۰ مگااهم ±(۳% + ۳) است و این میزان در رنج‌های دیگر و مقاومت‌های بالاتر نیز بسته به بازه مورد استفاده تغییر می‌کند، که این دقت عالی برای کاربردهای تخصصی یک مزیت مهم به شمار می‌رود.
3. اندازه‌گیری پارامترهای پیشرفته عایق:
یکی از نقاط قوت UT505B، قابلیت اندازه‌گیری دو پارامتر مهم PI (شاخص قطبش: Polarization Index) و DAR (نسبت جذب دی‌الکتریک: Dielectric Absorption Ratio) است. این پارامترها نقش مهمی در تشخیص سلامت بلندمدت عایق در موتورها، ژنراتورها و تجهیزات صنعتی دارند و معمولا فقط در تسترهای حرفه‌ای دیده می‌شوند.
4. قابلیت True RMS:
وجود ویژگی True RMS در این دستگاه، باعث می‌شود ولتاژها و جریان‌های متناوب حتی با شکل موج‌های غیراستاندارد (نویزدار) نیز به دقت اندازه‌گیری شوند؛ چیزی که بسیاری از تسترهای معمولی فاقد آن هستند.
5. تست بار و جریان نشتی:
علاوه بر مقاومت عایق، دستگاه توانایی اندازه‌گیری جریان نشتی کابل یا تجهیزات و همچنین نمایش مقدار جریان بار تحت شرایط استاندارد را دارد.
6. عملکرد خودکار و هوشمند:
UT505B نه تنها دارای سیستم Auto range (تنظیم اتوماتیک بازه اندازه‌گیری) است، بلکه با حفاظت داخلی مناسب، Auto fuse check (بررسی فیوز خودکار)، Auto discharge (تخلیه خودکار بار پس از تست) و Step voltage (ولتاژ تست پله‌ای با گام ۱۰ درصدی) خیال کاربر را از ایمنی و دقت اندازه‌گیری راحت می‌کند.
7. امکانات مولتی‌متری:
این مدل علاوه بر تست عایق، قابلیت‌های یک مولتیمتر دیجیتال کامل را دارد: اندازه‌گیری ولتاژ DC و AC تا ۶۰۰ ولت، سنجش مقاومت عمومی، تست مقاومت‌های پایین، تست تداوم (همراه با بیزر)، اندازه‌گیری فرکانس در بازه ۴۵ هرتز تا ۱ کیلوهرتز و حتی قابلیت سنجش ظرفیت خازنی از ۱۰۰ پیکوفاراد تا ۵۰۰ میکروفاراد. این قابلیت‌ها UT505B را به یک ابزار چندمنظوره مهندسی تبدیل کرده‌اند.
8. ذخیره‌سازی اطلاعات:
حافظه داخلی دستگاه قادر است تا ۹۹ گروه داده را ذخیره کند و امکان بازخوانی و مقایسه داده‌ها را حتی پس از مدت زمان طولانی میسر می‌سازد. این ویژگی برای پروژه‌های بازرسی و نگهداری دوره‌ای بسیار کاربردی است.
9. امکانات نمایش پیشرفته:
صفحه نمایش بزرگ دستگاه با ابعاد ۷۸ در ۵۹ میلی‌متر، تعداد ارقام نمایش ۶۰۰۰، نمایشگر نوار آنالوگ (analog bar graph) برای مشاهده سریع وضعیت اندازه‌گیری، نور پس‌زمینه و هشدار کمبود باتری، کاربری دستگاه را بسیار آسان کرده است.
10. هشدارهای ایمنی و سیستم محافظ:
هشدار ولتاژ بالا و هشدار خروجی جریان بیش از حد، ایمنی اپراتور را تضمین می‌کند و با ویژگی Auto power off (خاموشی خودکار برای صرفه‌جویی مصرف باتری) بهره‌وری دستگاه افزایش یافته است.
11. تأییدیه‌ها و استانداردها:
این دستگاه بر اساس استاندارد بین‌المللی IEC 61557 طراحی شده و دارای تاییدیه‌های کیفی CE، UKCA و ETL است که نشان‌دهنده تطابق کامل با معیارهای ایمنی و کارایی جهانی می‌باشد.
مشخصات فنی این میگر
– باطری و منبع تغذیه:
شش عدد باتری ۱.۵ ولتی (مدل LR6) منبع تغذیه دستگاه هستند که به راحتی در فروشگاه‌های عمومی یافت می‌شوند و با توجه به کارایی بهینه دستگاه، زمان کاری مناسبی فراهم می‌کنند.
– اندازه و وزن:
دستگاه طولی معادل ۲۲۵ میلی‌متر، عرض ۱۰۳ میلی‌متر و ضخامت ۵۹ میلی‌متری دارد و با وزن خالص ۶۳۰ گرم بسیار خوش‌دست و قابل‌حمل است.
– رنگ‌بندی و بدنه:
بدنه دستگاه به رنگ ترکیبی قرمز و خاکستری، از مواد مقاوم و مستحکم ساخته شده است تا در برابر ضربات، سقوط اتفاقی و محیط‌های خشن کاری مقاومت کند.
– نمایشگر:
نمایشگر دستگاه با ابعاد ۷۸ در ۵۹ میلی‌متر، اعداد را به صورت شفاف نمایش می‌دهد و با وجود نور پس‌زمینه، در محیط‌های کم‌نور نیز مشکلی را ایجاد نمی‌کند.
قابلیت‌ها و امکانات ویژه این محصول:
– قابلیت انتخاب پله‌ای ولتاژ تست:
این امکان ویژه باعث می‌شود کاربر بتواند ولتاژ تست را با گام‌های ۱۰ درصدی و بین ۵۰ تا ۱۲۰ درصد بازه ولتاژی انتخاب کند؛ امکانی که برای تست‌های گام‌به‌گام (Step Voltage) و ارزیابی عایق‌های حساس بسیار مفید است.
– سنجش مقاومت پایین و تست پیوستگی:
تست مقاومت‌های پایین تا مرز ۱۰۰ اهم با جریان تست بیش از ۲۰۰ میلی‌آمپر قابل انجام است. همچنین با فعال شدن بیزر (Buzzer) در تست پیوستگی، کاربر می‌تواند از صحت اتصال سیم‌ها و کابل‌ها اطمینان حاصل نماید.
– اندازه‌گیری فرکانس و ظرفیت خازن:
UT505B امکان اندازه‌گیری فرکانس در بازه ۴۵ تا ۱۰۰۰ هرتز را با دقت بسیار بالا دارد. برای ظرفیت خازنی نیز بازه سنجش از ۱۰۰ پیکوفاراد تا ۵۰۰ میکروفاراد بوده که برای کاربردهای تعمیرات الکترونیک و کنترل موتور کاملاً مناسب است.
– نمایش نمودار آنالوگ:
وجود نمودار گرافیکی حالت آنالوگ روی صفحه نمایش، تجربه مشاهده و تفسیر داده‌ها را به سبک سنتی و با واکنش سریع‌تر ارائه می‌کند؛ چیزی که برای برخی کابران ماهر یک مزیت محسوب می‌شود.
– ذخیره‌سازی داده‌ها و مقایسه:
کاربر می‌تواند تا ۹۹ گروه داده را روی حافظه دستگاه ثبت و در مواقع نیاز بازخوانی کند. مقایسه نتایج تست‌های قبلی و فعلی، عیب‌یابی و پایش وضعیت عایق را بسیار هوشمندانه و علمی می‌کند.
– سنجش ولتاژهای AC و DC:
اندازه‌گیری ولتاژ مستقیم و متناوب تا ۶۰۰ ولت با دقت بالا و امکان سنجش شکل واقعی موج، امکان بررسی وضعیت برق و کنترل سلامت شبکه تغذیه را به کاربر می‌دهد.
لوازم همراه و متعلقات بسته‌بندی
UT505B مانند بسیاری از محصولات حرفه‌ای Uni-T با مجموعه‌ای کامل از لوازم جانبی کاری عرضه می‌شود که معمولاً شامل موارد زیر است:
- باتری‌های مورد نیاز (شش عدد باتری ۱.۵ ولتی LR6)
- سیم‌های تست با کیفیت همراه با پراب سوزنی و گیره‌های سوسماری مقاوم
- پراب‌های تست ایمن و با روکش
- گیره‌های خاص یا پراب ریموت (Remote Test Lead) ویژه مدل UT505B
- کیف محافظ پارچه‌ای برای حمل‌ونقل آسان و ایمن دستگاه
- بسته‌بندی با جعبه هدیه و دفترچه راهنمای انگلیسی
همچنین این محصول معمولاً در کارتن‌های ۲۰تایی و با وزن تقریبی ۲۰.۸ کیلوگرم در ابعاد ۵۱۵×۳۸۰×۳۸۵ میلی‌متر (کارتن کامل) به بازار عرضه می‌شود.
کاربردهای تستر عایق UT505B
- بهره‌برداران و تعمیرکاران تجهیزات توزیع و انتقال برق
- بخش‌های نگهداری صنایع و کارخانجات بزرگ
- مهندسین نصب و راه‌اندازی پست‌های برق فشار قوی
- تیم‌های پایش و ایمنی برق ساختمان‌های تجاری و اداری
- متخصصان تعمیرات موتور، ژنراتور و تابلو برق
- تکنسین‌های کنترل کیفیت و بازرسی پروژه‌های صنعتی
- کاربران حوزه برق صنعتی و اتوماسیون
- آزمایشگاه‌های الکترونیک برای تست بردها و سیم‌پیچ‌های حساس
مزایای کلیدی و دلایل انتخاب UT505B
- اندازه‌گیری چندمنظوره و همزمان مقاومت عایق، ولتاژ، ظرفیت، فرکانس و…
- قابلیت ذخیره‌سازی و مقایسه داده‌ها
- امکان محاسبه و نمایش پارامترهای پیشرفته عایق مانند PI و DAR
- ایمنی بسیار بالا و امکانات حفاظتی برای اپراتور
- استانداردسازی بر اساس معتبرترین گواهینامه‌های جهانی
- دقت و بازدهی فوق‌العاده با پاسخ‌دهی سریع
- بدنه مقاوم و طراحی ارگونومیک برای استفاده در هر محیطی
جمع‌بندی
تستر مقاومت عایق دیجیتال یونیتی مدل Uni-T UT505B با تکیه بر تکنولوژی روز، امکانات منحصر به فرد و قابلیت اندازه‌گیری طیف وسیعی از پارامترهای مورد نیاز برق و صنعت، نه‌تنها یک ابزار تست عایق بلکه یک مولتیمتر همه‌کاره است که نیازهای متخصصان را به ساده‌ترین شکل برطرف می‌کند. ترکیب امکانات فنی پیشرفته، طراحی مقاوم، ارگونومی عالی و پشتیبانی از استانداردهای بین‌المللی، این مدل را به یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنایع برق کشور بدل ساخته است. اگر به دنبال راه‌حلی مطمئن، دقیق و حرفه‌ای برای تست عایق، عیب‌یابی، نگهداری و حتی آموزش فنی در حوزه برق و الکترونیک هستید، انتخاب UT505B از برند یونیتی بی‌شک یکی از بهترین و هوشمندانه‌ترین انتخاب‌ها خواهد بود.
