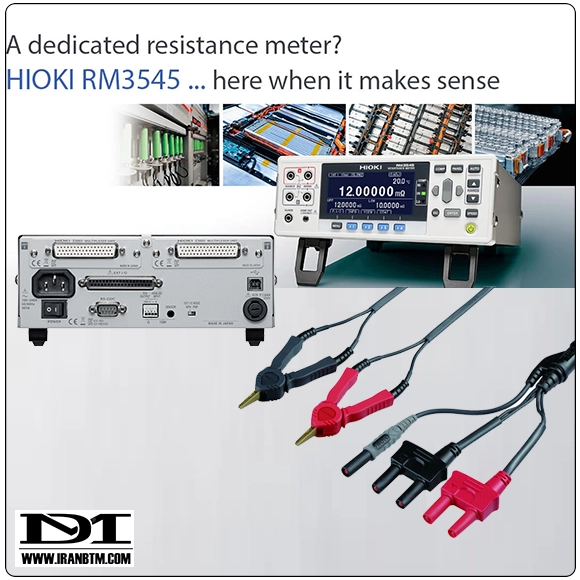

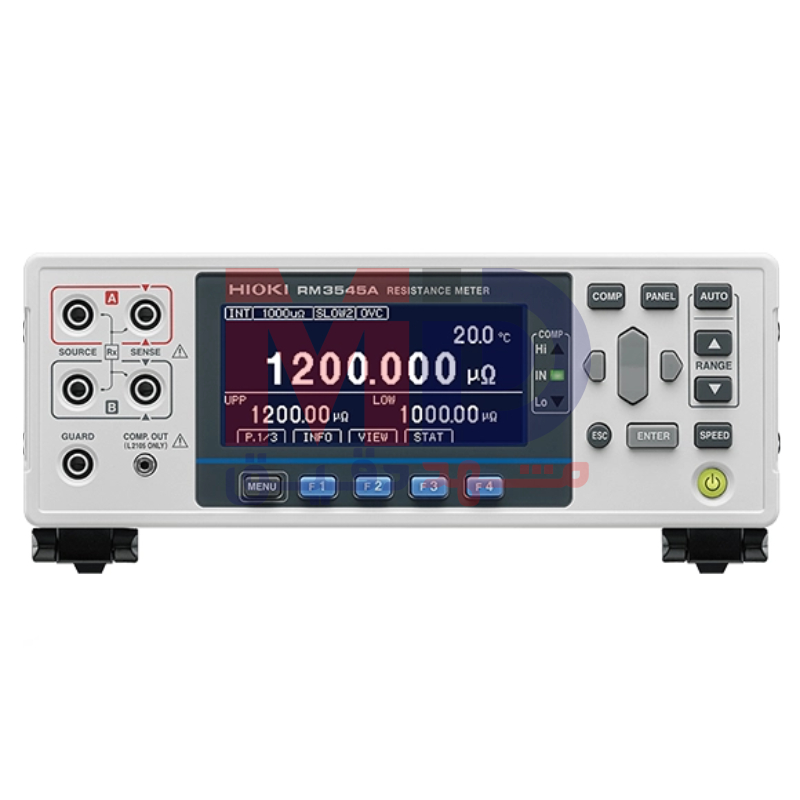

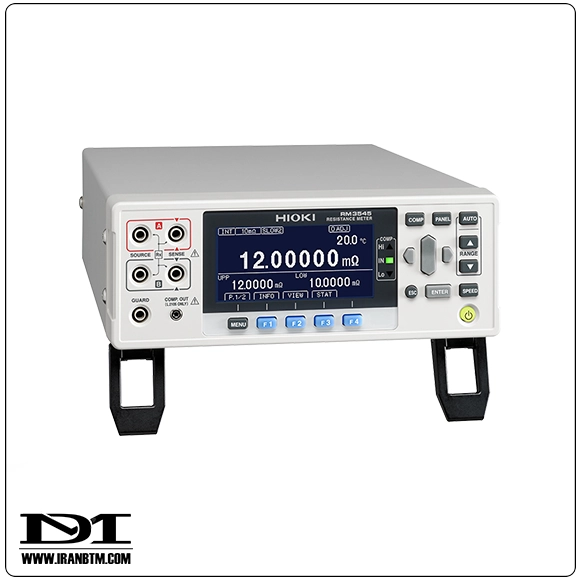

معرفی تستر باتری قابل حمل HIOKI RM3545
تستر مقاومت Hioki RM3545 یک دستگاه پرچمدار برای اندازهگیری مقاومت با دقت فوقالعاده و قابلیت چندکاناله است که در سطوح پیشرفته آزمایشگاهی و تولید صنعتی مورد استفاده قرار میگیرد. این دستگاه، در رده تسترهای DC Resistance Meter با قدرت سنجش از نانو اهم تا مگا اهم، امکانات پیشرفته و رابطهای ارتباطی مدرن، استانداردهای نوین را در فناوری اندازهگیری مقاومت به ارمغان آورده است.
دقت بسیار بالا، سرعت سنجش چشمگیر، قابلیت اندازهگیری مقاومت بسیار کوچک (تا چند نانو اهم)، و امکان تعریف چندین کانال ورودی همزمان، این مدل را برای کاربردهای حیاتی همچون تست مقاومت سیمپیچهای انواع موتورها و ترانسفورماتورها، ارزیابی مقاومت تماس انواع رلهها، کلیدها و کانکتورها، همچنین قطعات سیگنال و اجزاء مغناطیسی ایدهآل میکند.
ویژگیهای کلیدی و قدرتمند تستر مقاومت RM3545
1. دقت بینظیر و گستره وسیع اندازهگیری
تستر HIOKI RM3545 قابلیت اندازهگیری مقاومت را از 0.00 میکرو اهم (0.01 میکرو اهم دقت در جریان تست 1 آمپر) تا 1200 مگا اهم فراهم میکند. این بازه وسیع، آن را برای کاربردهایی از ارزیابی اتصالات فوقکم تا سنجشهای عایقی بسیار بالا مناسب ساخته است.
بالاترین دقت دستگاه، مطابق با 0.006% (دقت پایه) و حداکثر وضوح اندازهگیری تا 0.01 میکرو اهم (برای مقادیر بسیار پایین مقاومت) است؛ این میزان دقت و تفکیکپذیری، هرگونه نگرانی در سنجشهای فوقحساس را مرتفع میسازد.
2. آمپراژ بالا و کمقدرت (Low-power) در جریان تست
RM3545 این قابلیت را دارد که مقدار جریان تست را بسته به کاربرد از 1 آمپر تا 1 میکرو آمپر تنظیم کند. این ویژگی، به ویژه برای اندازهگیری مقاومت اجزاء در مدارهایی که نسبت به جریان تست بالا حساساند یا دستگاههای نیمههادی (که با جریان زیاد آسیب میبینند) حیاتی است. حالت Low-Power (LP ON) با محدود کردن ولتاژ باز (Open Voltage) به کمتر از 20 میلیولت، از صدمه به قطعات حساس جلوگیری میکند و دقت سنجش را در کنار ایمنی تضمین میکند.
3. سرعت بالا و افزایش بهرهوری در خطوط تولید
یکی از عوامل کلیدی برای صنایع تولیدی، سرعت بالای اندازهگیری و پاسخدهی دستگاهها است. RM3545 با عملکرد فوقالعاده سریع خود، میتواند در زمانی معادل تنها 2.0 میلیثانیه از شروع تا پایان پروسه، نتیجه سنجش را اعلام کند. این امر باعث میشود حجم بالایی از تستهای متوالی و خودکار در خطوط تولید بدون اتلاف وقت انجام گیرد.
4. قابلیت چندکاناله و ارزیابی همزمان چند نقطه
برای تستهای پیچیدهتر، نسخه RM3545-02 با ماژول مالتیپلکسر Z3003 قابلیت اندازهگیری 20 کانال به صورت 4 ترمینال را فراهم میکند. این امکان برای تستهای چند نقطهای روی یک قطعه (مثلاً چند نقطه اتصال روی یک موتور یا ترانس)، بررسی همزمان کیفیت اتصالات متعدد و پایش جامع قطعات الکترونیکی بسیار ارزشمند است.
5. اندازهگیری مقاومت با قدرت بسیار کم (Low-power Resistance Measurement)
در حالت سنجش کمقدرت، ولتاژ مدار باز (Open Terminal Voltage) از 20 میلیولت تجاوز نمیکند. این ویژگی مهم به خصوص برای تست مقاومت قطعات حساس الکترونیکی یا باتری که در مقابل جریان و ولتاژ بالا آسیبپذیرند، ضامن ایمنی است.
6. اتصال به سیستمهای رایانهای و اتوماسیون صنعتی
تستر مقاومت HIOKI RM3545 با دارا بودن رابطهای ارتباطی متنوع شامل GP-IB (فقط در مدل RM3545-01)، RS-232C، USB و قابلیت ارتباط با پرینتر، به راحتی در سیستمهای اتوماسیون و خطوط تولید قابل یکپارچهسازی است. این اتصالپذیری، قابلیت کنترل از راه دور، ثبت دادههای طولانیمدت یا پیادهسازی آزمونهای سفارشی نرمافزاری را فراهم میآورد.
7. عملکردهای هوشمند و پشتیبانی از تست خودکار
امکاناتی نظیر جبران ولتاژ Offset، مقایسهگر (Comparator) با حالات عددی و درصدی، قابلیت دستهبندی خودکار قطعات (BIN)، قفل کلیدهای دستگاه، انتخاب تعداد رقم نمایشی (تا 7 رقم)، تصحیح دما و تبدیل دما، ثبت و بارگزاری تنظیمات پنل، محاسبات آماری و خروجی آنالوگ (D/A Output) باعث میشود دستگاه هم در کاربردهای دستی و هم خودکار عملکرد عالی از خود نشان دهد.
8. دقت و کنترل دمای نمونه
برای تستهای وابسته به دما مانند مقاومت سیمپیچها یا اتصالات، سنسور دمای اختصاصی مدل Z2001 به همراه RM3545 عرضه میشود که اندازهگیری دمای نمونه را از منفی 10 تا 99.9 درجه سانتیگراد با دقت 0.5 درجه (در ترکیب با دستگاه و سنسور) میسر میکند. این ویژگی برای تصحیح حرارتی در تستهای استاندارد حیاتی است.
9. نمایشگر، دادهپردازی و امکانات تخصصی
نمایشگر دستگاه اطلاعات اندازهگیری، وضعیت کانالها و نتایج آماری را به صورت جامع و شفاف نمایش میدهد. امکاناتی مانند Averaging (میانگینگیری)، آمارگیری حرفهای، نمایش مقادیر حداقل، حداکثر، متوسط و چگالی پراکندگی نتایج (Statistical Calculations) به اپراتور اطمینان میدهد نتایج مرتبط با واقعیت و قابل استناد ارائه میشود.
10. مصرف بهینه انرژی و طراحی مقاوم صنعتی
RM3545 با تغذیه AC (در بازه وسیع 100 تا 240 ولت و 50/60 هرتز) حداکثر توان مصرفی 40 VA را داراست و بدنه صنعتی آن با ابعاد استاندارد (۸.۴۶ سانتیمتر عرض، ۳.۱۵ سانتیمتر ارتفاع، ۱۲.۰۷ سانتیمتر عمق) و وزنی در حدود ۲.۵ تا ۳.۲ کیلوگرم (بسته به مدل)، مقاوم، سبک و مناسب محیطهای صنعتی و آزمایشگاهی طراحی شده است.
کاربردها و موارد استفاده
تستر مقاومت HIOKI RM3545 به دلیل دقت، سرعت و امکانات ویژه، در طیف وسیعی از صنایع و پژوهشهای دقیق جایگاه ممتازی دارد. چند نمونه از کاربردهای کلیدی این تجهیز به شرح زیرند:
- اندازهگیری مقاومت سیمپیچهای انواع موتورها و ترانسفورماتورها: تست کیفیت و سلامت سیمپیچ در خطوط تولید موتورها و ترانسها. هر گونه افت یا افزایش غیرعادی مقاومت، نشانهای از وجود مشکل یا نقص در سیمپیچی است.
- ارزیابی مقاومت اتصالات قدرت، رلهها، سوئیچها و کانکتورها: اتصالات کلیدی در تابلوهای توزیع، سوئیچهای صنعتی و کانکتورهای با جریان بالا نیازمند مقاومت بسیار پایین، ایمن و پایدار هستند. RM3545 دقیقترین ابزار برای اندازهگیری این مقادیر است.
- سنجش مقاومت قطعات سیگنال، رلههای کوچک و قطعههای مغناطیسی: در محصولات الکترونیکی حساس، حتی کوچکترین افت کیفیت در اتصالات و قطعات به راحتی با این دستگاه قابل شناسایی است.
- تحقیقات علمی و استانداردسازی: به عنوان مرجع اصلی تست مقاومت در دانشگاهها، پژوهشگاهها، موسسات استاندارد و آزمایشگاههای کالیبراسیون استفاده میشود.
- اندازهگیری مقاومت عایقی، اجزای نیمههادی و تست Low-Power: برای تست باتریها، اجزای نیمههادی و قطعات بسیار حساس که جریان یا ولتاژ تست بالا به آنها آسیب میزند، حالت LP دستگاه استاندارد جدیدی در ایمنی و دقت رقم میزند.
- خطوط تولید انبوه و تست خودکار چندنقطهای: با استفاده از ماژول مالتیپلکسر، میتوان مقاومت چند نقطه را به صورت همزمان و خودکار تست، مقایسه و مستندسازی کرد.
قابلیتهای نرمافزاری و عملکردهای پیشرفته
دستگاه RM3545 علاوه بر امکانات سختافزاری، با نرمافزار اختصاصی ارائه میشود که میتواند دادهها را به کامپیوتر منتقل، آرشیو و تحلیل کند و حتی امکان برنامهریزی تستهای سفارشی را برای اپراتور یا واحد کنترل کیفیت فراهم آورد.
دستگاه امکان ثبت 50 مقدار مختلف در حافظه داخلی، مانیتورینگ ارتباط و دادهها و خروجی آلارم (داخلی یا به سیستم خارجی) جهت اتوماسیون صنعتی را دارد.
کاربر همچنین امکان میانگینگیری، محاسبه مقادیر آماری (حداقل، حداکثر، شمارش مقادیر در محدوده دلخواه، محاسبه پراکندگی و …)، قفل کلید یا منو (جهت جلوگیری از تنظیم ناخواسته در خطوط تولید) و تعیین محدوده مجاز با فعالسازی Comparator را خواهد داشت.
امکانات جانبی و اقلام همراه
یکی از نقاط قوت HIOKI RM3545 مجموعه اقلام و لوازم جانبی استاندارد و قابل انتخاب است. در جعبه دستگاه موارد زیر وجود دارد:
- کابل برق
- پراب کلیپدار L2101
- سنسور دما Z2001
- کانکتور خارجی EXT
- راهنمای استفاده انگلیسی/ژاپنی
- دیسک نرمافزاری شامل نرمافزار، دستورالعمل، دیتاشیت و آموزشها
- کابل USB نوع A-B
- فیوز یدکی
همچنین با توجه به کاربری قابل سفارش، امکان تهیه ماژول مالتیپلکسر برای افزایش تعداد ورودی به ۲۰ کانال، پرینتر مخوصوص برای چاپ نتایج تست، و کابلها و پرابهای تخصصی وجود دارد.
تستر مقاومت فوقدقیق HIOKI RM3545، با بهرهگیری از فناوری روز دنیا، دقت و سرعت بالا، امکانات فوقالعاده متنوع سختافزاری و نرمافزاری، پشتیبانی از تست چندکاناله، طراحی مقاوم صنعتی و گواهی استانداردهای جهانی، به استانداردی تازه در صنعت تست و اندازهگیری تبدیل شده است. چه در خطوط تولید انبوه مربوط به خودرو یا تجهیزات الکتریکی، چه در پایش سلامت سیمپیچهای موتورها یا ترانسها و حتی در کاربردهای پژوهشی و آزمایشگاهی، این دستگاه پاسخگوی تمام نیازهای دقیق و تخصصی است.
اگر به دنبال دستگاهی حرفهای برای اندازهگیری مقاومت فوقدقیق قطعات کوچک، اتصالات صنعتی، رلهها، سیمپیچها و حتی مقاوت باتریها با دقت نانو اهم، سرعت میلیثانیهای و امکانات پیشرفته هستید، تستر Hioki RM3545 انتخابی بیهمتا و آیندهنگرانه برای سازمان و صنعت شما خواهد بود. پشتیبانی نرمافزاری، اتصالات متنوع، و قابلیت سفارشیسازی تستها، جای هیچ دغدغهای برای تست و ارزیابی قطعات الکترونیکی باقی نمیگذارد.
