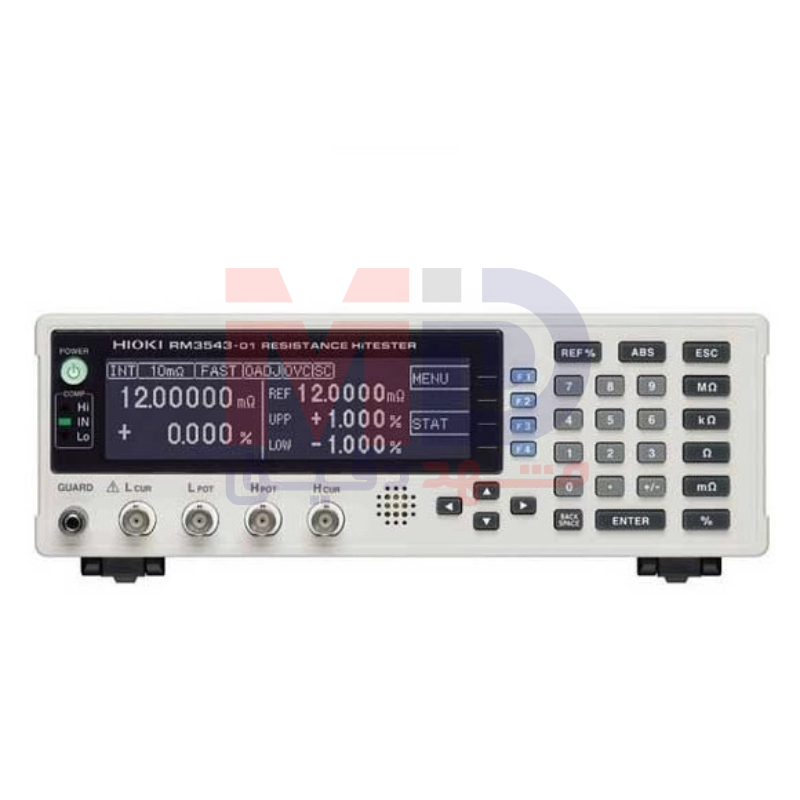

معرفی و بررسی تستر باتری HIOKI RM3543
در دنیای مدرن امروزی که سرعت رشد فناوری‌های ذخیره‌سازی و انتقال انرژی، به‌ویژه در صنعت خودروهای هیبریدی و الکتریکی، تجهیزات الکترونیکی دقیق و صنایع نیرو، روز به روز افزایش می‌یابد، اندازه‌گیری مقاومت بسیار پایین (سوپر-لو) نقشی حیاتی در تضمین کیفیت، ایمنی و کارایی ایفا می‌کند. شرکت ژاپنی هایوکی (Hioki) با سابقه‌ای درخشان در تولید تجهیزات اندازه‌گیری فوق دقیق، یکی از برترین دستگاه‌های اندازه‌گیری مقاومت در سطح جهانی را عرضه کرده است: تستر باتری HIOKI RM3543؛ ابزاری حرفه‌ای که توانسته تحولی در اندازه‌گیری مقاومت‌های بسیار پایین در خطوط تولید، آزمون‌های صنعتی و آزمایشگاهی ایجاد کند. در ادامه به بررسی کامل و تخصصی این محصول با تمام جزئیات فنی، قابلیت‌ها و کاربردهای آن می‌پردازیم.
تستر مقاومت RM3543 شرکت Hioki، نسل جدیدی از ابزارهای بسیار دقیق برای سنجش مقاومت DC است که بازه گسترده‌ای از مقادیر مقاومت را با بالاترین دقت و تکرارپذیری اندازه‌گیری می‌کند. این دستگاه برای ادغام مستقیم در خطوط تولید، مخصوصاً دستگاه‌های تِیپینگ مقاومت‌های جریان بالا (current sensing resistor taping machines) بهینه‌سازی شده و قادر است مقاومت‌های بسیار پایین مانند شنت‌های ۰.۱ میلی‌اهم را نه‌فقط اندازه‌گیری کند، بلکه با دقت بی‌رقیب و تکرارپذیری بی‌نظیر، عملکرد خود را به رخ می‌کشد.
توسعه روزافزون صنایع مبتنی بر باتری و تجهیزات نیرو سبب شده که مقاومت‌های بسیار پایینی مانند شنت‌های اندازه‌گیری جریان، کلیدی‌ترین نقش را داشته باشند. هرگونه خطا در اندازه‌گیری این مقاومت‌های کوچک، می‌تواند به زیان‌های سنگین در خطوط تولید و حتی ایجاد خطرات عملیاتی بینجامد. از این‌رو، دستگاه‌هایی مانند Hioki RM3543، ابزار تخصصی و ضروری متخصصان شده‌اند.
دقت و قابلیت اندازه‌گیری بی‌نظیر؛ چرا RM3543؟
یکی از بزرگ‌ترین مزایای تستر مقاومت HIOKI RM3543، توانایی اندازه‌گیری شنت‌های با مقاومت ۰.۱ میلی‌اهم با دقت بی‌نظیر ±۰.۱۶ درصد و رزولوشن فوق‌العاده ۰.۰۱ میکرو اهم است. این ارقام حتی فراتر از نیاز بسیاری پروژه‌های صنعتی و تحقیقاتی بوده و استاندارد جدیدی را در تست تجهیزات حساس معرفی می‌کند.
دستگاه از دقت تکرارپذیری عالی برخوردار است و نتایج حتی در شرایط سخت صنعتی، کاملاً پایدار و قابل اطمینان ثبت می‌شود. این امر نه صرفاً برای اندازه‌گیری‌های آزمایشگاهی، بلکه برای خطوط تولید با حجم بالا و الزامات کنترل کیفیت، اهمیت بالایی دارد.
روش اندازه‌گیری: تکنولوژی پیشرفته چهار سیم (Four Terminal)
اندازه‌گیری در این دستگاه بر اساس روش چهار ترمیناله و با جریان مستقیم (DC Constant Current Four-terminal measurement) انجام می‌شود. این شیوه باعث حذف خطاهای ناشی از مقاومت سیم‌ها و اتصالات شده و فقط مقدار واقعی مقاومت مورد هدف را اندازه‌گیری می‌کند. همین قابلیت، دستگاه را به استاندارد سنجش دقیق در کارخانجات ساخت و فرآوری قطعات حساس تبدیل ساخته است.
بازه اندازه‌گیری بسیار گسترده و متنوع
تستر باتری RM3543 مجموعه‌ای از ۷ باند اندازه‌گیری را پوشش می‌دهد و امکان سنجش از ۱۰ میلی‌اهم (با حداکثر ۱۲.۰۰۰۰۰ میلی‌اهم و رزولوشن ۰.۰۱ میکرو اهم) تا ۱۰۰۰ اهم (با حداکثر ۱۲۰۰.۰۰۰ اهم و رزولوشن ۱ میلی‌اهم) را فراهم می‌آورد. این بازه وسیع معنای آن را دارد که دستگاه در تمامی کاربردهای صنعتی و پژوهشی مربوط به مقاومت‌های پایین و متوسط، یک راه‌حل جامع و بی‌نیاز کننده است.
مشخصات نمایشگر و رابط کاربری
یکی از نقاط قوت RM3543، دارابودن نمایشگر گرافیکی LCD مونوکروم با رزولوشن ۲۴۰×۶۴ نقطه و نور پس‌زمینه LED سفید است که اطلاعات را با وضوح عالی و در محیط‌های پرنور یا کم‌نور به خوبی نمایش می‌دهد. رابط کاربری دستگاه بسیار شهودی، ساده و قابل فهم طراحی شده تا حتی کاربرانی که برای نخستین بار با این دستگاه کار می‌کنند نیز بتوانند به راحتی از آن استفاده کنند. تمامی پارامترها، وضعیت عملکرد، مقادیر لحظه‌ای و تنظیمات دستگاه به شکلی واضح و امروزی به نمایش در می‌آید.
عملکرد ویژه در محیط‌های صنعتی خودکار
مقاومت بالا در برابر نویزهای محیطی و ایمنی در اجرای اندازه‌گیری در خطوط تولید خودکار، از پایه‌های طراحی این دستگاه بوده است. رابط ساده و مستقیم برای کاربران، تعریف و اجرای مقایسه‌گرها (Comparator)، و تابع “Export Data” برای انتقال داده‌ها و گزارش‌گیری سریع، نشان از توجه ویژه Hioki به نیازهای روز خطوط مونتاژ و کنترل کیفیت دارد.
تضمین دقت؛ پایداری یک‌ساله
تمام دقت‌های ذکر شده برای این تستر مقاومت، تحت ضمانت Hioki برای مدت یک سال است. این یعنی کاربر اطمینان کامل خواهد داشت که دستگاه در شرایط عادی کارکرد صنعتی تا یک سال، نیاز به کالیبراسیون مجدد نداشته و همیشه نتایج دقیق و اطمینان‌بخشی را ارائه می‌کند.
نحوه کارکرد و سرعت نمونه‌برداری
دستگاه امکان انتخاب سه وضعیت برای نرخ نمونه‌برداری را پیشنهاد می‌کند تا کاربر بر اساس نیاز خود و شرایط آزمون، بین سرعت بالا و دقت بیشتر انتخاب کند. این وضعیت‌ها عبارتند از:
- FAST (تند)
- MEDIUM (متوسط)
- SLOW (کند)
در سریع‌ترین حالت (FAST) زمان ادغام (Integration Time) فقط ۲ میلی‌ثانیه است که برای خطوط تولید انبوه بسیار کارآمد خواهد بود. در حالت MED، مقدار به ۵ میلی‌ثانیه و در حالت SLOW که حالت اصلی و پیش‌فرض اندازه‌گیری است، دقت بالاتری فراهم می‌شود که معادل یک “دوره سینوسی جریان برق” است. البته امکان تنظیم گسترده‌تر زمان نمونه‌گیری از ۰.۱ تا ۱۰۰ میلی‌ثانیه نیز وجود دارد و حتی در پلک (PLC) معادل با سیکل برق شهر (۱ تا ۵ PLC روی ۵۰ هرتز و ۱ تا ۶ PLC روی ۶۰ هرتز) تنظیم خواهد شد.
مشخصات جریان تست و ولتاژ پایانه‌ها
در محدوده ۱۰ میلی‌اهم، جریان تست برابر با ۱ آمپر DC است، در حالی که در محدوده ۱۰۰۰ اهم، جریان تست به ۱ میلی‌آمپر DC تغییر می‌یابد.
این رنج وسیع در جریان تست، دستگاه را برای سنجش انواع مقاومت‌ها از شنت‌های بسیار کوچک تا مقاومت‌های استاندارد، کاملاً کاربردی و قابل اطمینان می‌کند.
ولتاژ باز پایانه‌ها در حالت عدم انجام اندازه‌گیری حداکثر ۲۰ ولت DC است. اگر حالت جریان پالس و contact improver خاموش باشد، ولتاژ در حالت بدون تست، کمتر از ۲۰ میلی‌ولت خواهد بود. این ویژگی ضمن جلوگیری از آسیب به قطعات حساس، ایمنی کاربر را تضمین می‌نماید.
توابع پیشرفته مدیریتی و فنی
RM3543 فقط یک دستگاه اندازه‌گیری ساده نیست؛ این دستگاه با مجموعه‌ای از توابع مدیریتی پیشرفته، فرآیند کنترل کیفیت، مانیتورینگ و شناسایی خطا را تسهیل می‌کند. برخی از این توابع عبارتند از:
- Comparator (مقایسه‌گز): مقایسه مقدار اندازه‌گیری با مقدار استاندارد تعریف شده توسط کاربر و اعلام هشدار در صورت خروج از محدوده مجاز
- Delay: تعریف تاخیر زمانی برای اندازه‌گیری‌های حساس به پاسخ
- OVC (Offset Voltage Compensation): جبران آفست ولتاژهای ناخواسته در مسیر اندازه‌گیری
- Average: میانگین‌گیری چندین داده جهت افزایش دقت نهایی
- Fault Detection: تشخیص خودکار خطاهای عملیاتی
- Probe Short-Circuit Detection: تشخیص اتصال کوتاه در کابل‌های پروب
- Improve Contact: بهبود اتصال و اطمینان از صحت تماس پایانه‌ها
- Current Mode Setting: وضعیت پالس جریان که تنها هنگام اندازه‌گیری جریان به قطعه وارد می‌شود (جلوگیری از خستگی یا آسیب قطعه‌ی حساس)
- Auto-Memory: ذخیره خودکار نتایج اندازه‌گیری
- آماره‌های آماری (Statistical Calculations): محاسبه میانگین، انحراف معیار و سایر شاخص‌های آماری عملیاتی در پروژه‌های کیفیت
- Settings Monitor: در صورت استفاده همزمان از دو دستگاه، در صورت تفاوت در تنظیمات، هشدار داده می‌شود
- Retry/Trigger: اجرای مجدد آزمون یا کنترل شروع فرآیند تست
این تنوع توابع، RM3543 را به یک پایگاه کامل مدیریت تست‌های مقاومت و داده‌های مربوطه تبدیل می‌کند.
خروجی‌ها و امکانات ارتباطی
از دیگر نکات قابل توجه RM3543، انواع رابط‌های ارتباطی و کنترلی است که قابلیت اتصال و ادغام در اتوماسیون صنعتی و سیستم‌های جمع‌آوری داده را فراهم می‌کند. این دستگاه مجهز به خروجی‌ها و ورودی‌های زیر است:
- External I/O (ورودی/خروجی خارجی): شامل ورودی تریگر (شروع آزمون)، ورودی نگه‌دارنده، خروجی مقایسه‌گر و پایانه مانیتورینگ تنظیمات
- RS-232C: برای اتصال به کامپیوتر یا تجهیزات ذخیره‌سازی داده
- پرینتر: جهت چاپ مستقیم گزارش‌ها و داده‌ها
- GP-IB (مدل RM3543-01): برای ارتباطات صنعتی پیشرفته و اتوماسیون
- خدمات تغذیه خروجی (+۵ ولت و +۱۲ ولت): فعال‌سازی تجهیزات جانبی
این خروجی‌ها و ورودی‌ها نه تنها امکان کنترل خودکار دستگاه از راه دور یا توسط PLCهای صنعتی را فراهم می‌نماید، بلکه برقراری ارتباط با سایر سامانه‌های مدیریت داده، کنترل کیفیت و گزارش‌گیری را بسیار ساده و سریع می‌کند.
منبع تغذیه قابل انعطاف و ابعاد مناسب صنعتی
این دستگاه برای استفاده جهانی و تطبیق‌پذیری گسترده با نیازهای شرکت‌ها و خطوط تولید، امکان تغذیه با برق ۱۰۰ تا ۲۴۰ ولت AC، در دامنه فرکانس ۵۰/۶۰ هرتز با مصرف حداکثر ۴۰ ولت‌آمپر را دارد.
ابعاد دستگاه برابر با ۲۶۰ میلی‌متر (عرض) × ۸۸ میلی‌متر (ارتفاع) × ۳۰۰ میلی‌متر (عمق) و وزنی تقریبی ۳ کیلوگرم است. این ابعاد و وزن مناسب باعث می‌شود به راحتی در رک‌های صنعتی یا روی میز کار نصب شود.
اقلام همراه تستر باتری HIOKI RM3543
در بسته‌بندی هر دستگاه، شرکت Hioki جهت رفاه حال کاربران و سهولت بهره‌برداری سریع، اقلام زیر را قرار داده است:
- یک عدد کابل برق استاندارد
- یک کانکتور خارجی EXT. I/O (مذکر) برای استفاده از ورودی‌ها و خروجی‌های جانبی
- دفترچه راهنمای کامل برای نصب، کاربری و نگهداری
- راهنمای سریع عملکرد (Operation Guide) جهت راه‌اندازی بی‌دردسر اولیه
تجهیزات جانبی ویژه، شامل انواع پراب‌های چهار سیم و تست‌لیپ‌های تخصصی نیز به صورت سفارشی قابل ارائه‌اند تا کاربر با توجه به نوع نمونه و شرایط آزمون، بتواند از حداکثر دقت و ایمنی دستگاه بهره‌مند گردد.
کاربردها و مزیت‌ها در صنعت و آزمایشگاه
تستر مقاومت RM3543 برای متخصصان حوزه کنترل کیفیت قطعات، سازندگان شنت جریان، تولیدکنندگان پک‌های باتری، صنایع خودروسازی الکتریکی و هیبریدی، آزمایشگاه‌های تحقیقاتی برق و الکترونیک و خطوط تولید مقاومت‌های دقیق ابزار بی‌بدیل است. حتی در آزمایشگاه‌های دانشگاهی و مراکز پژوهش پیشرفته، می‌توان از این دستگاه برای صحه‌گذاری بر نمونه‌های تحقیقاتی و تحلیل کیفی نتایج استفاده کرد.
در محیط‌های صنعتی که حتی جزئی‌ترین خطا در تشخیص مقاومت می‌تواند منجر به میلیون‌ها تومان ضرر یا حادثه شود، تستر RM3543 تضمین‌کننده بالاترین دقت ممکن و ثبت آسان و مطمئن تمام داده‌ها خواهد بود.
تستر باتری HIOKI RM3543، یک انتخاب بی‌رقیب برای هر شرکتی است که دقت بالا، تکرارپذیری مطمئن، تنوع عملکردی و سهولت ادغام در خطوط تولید را در آزمون مقاومت‌های بسیار پایین نیاز دارد. این دستگاه نه فقط یک مقاوم‌سنج ساده، بلکه یک ابزار مدیریتی و هوشمند است که سلامت قطعات، کیفیت محصولات، امنیت عملکرد و راحتی مهندسان کنترل کیفیت را تضمین می‌کند.
اگر شما هم در پی راهکاری بی‌دردسر و دقیق برای اندازه‌گیری سوپر-لو، مدیریت داده‌های تست و افزایش کیفیت تولید هستید، HIOKI RM3543 یک سرمایه‌گذاری مطمئن برای آینده شرکت شما خواهد بود.
در نهایت، توصیه می‌شود جهت نصب و راه‌اندازی به دفترچه راهنما مراجعه کرده و در صورت نیاز به پشتیبانی بیشتر، با نمایندگان رسمی Hioki تماس حاصل نمایید. این دستگاه با اتکا به تجربه و تخصص ژاپنی، شرکای صنعتی شما را در مسیر دقت، کیفیت و توسعه پایدار یاری خواهد نمود.
