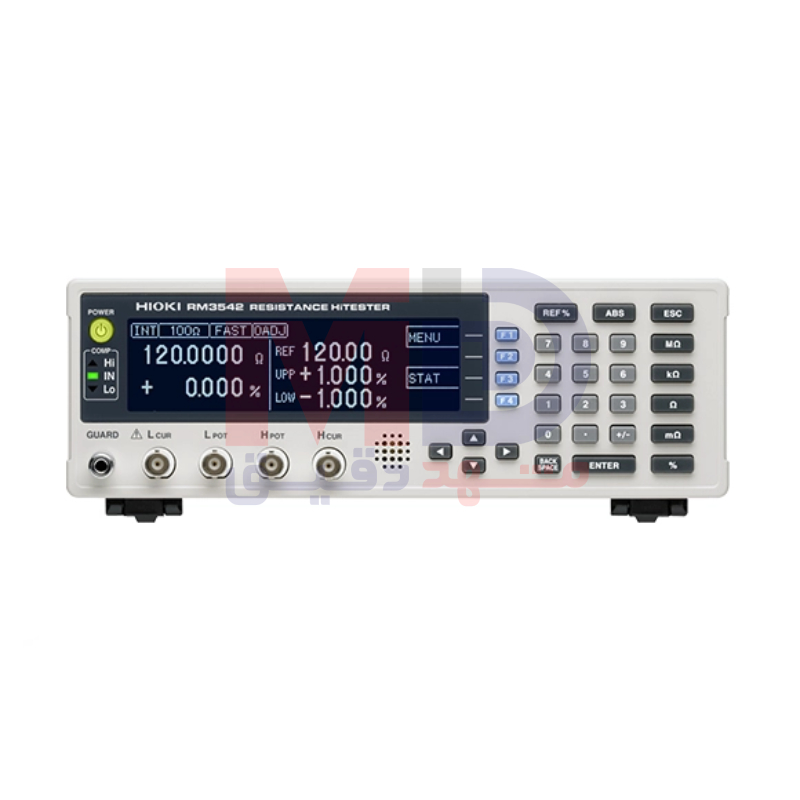

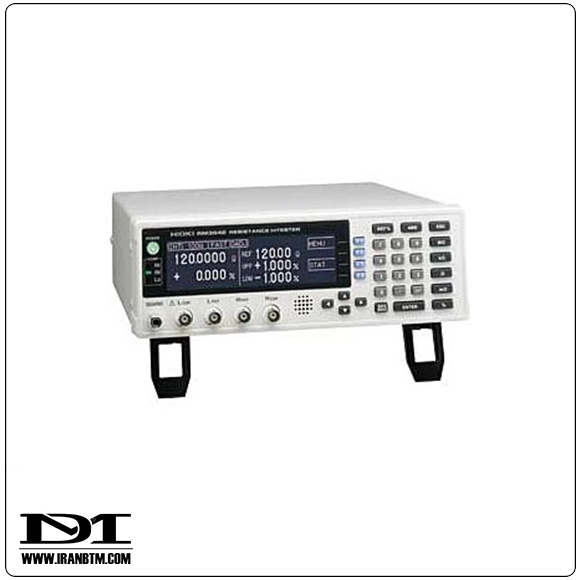

تستر باتری هیوکی مدل HIOKI RM3542

معرفی تستر باتری و مقاومت Hioki RM3542

در عصری که تولید انبوه قطعات الکترونیکی و افزایش نیاز به تست‌های دقیق و سریع به بخشی جدایی‌ناپذیر از فرآیند تولید تبدیل شده است، برخورداری از ابزار تست پیشرفته و مطمئن برای حفظ کیفیت و رقابت‌پذیری در صنایع الکترونیک و برق، کاربردی حیاتی یافته است. در این راستا، تستر باتری و مقاومت Hioki RM3542، با تکیه بر تکنولوژی روز ژاپن و تجربه چند دهه شرکت HIOKI، تلفیقی از سرعت، دقت، قابلیت اطمینان و کاربری صنعتی را به کاربران حرفه‌ای ارائه می‌دهد.

این دستگاه نه تنها برای اندازه‌گیری مقاومت انواع مقاوم‌های دقیق، القاگرها، قطعات EMI و فیلترهای تضعیف‌کننده اختلالات الکترومغناطیسی کاربرد دارد، بلکه در نمونه‌گیری و تضمین کیفیت خطوط تولید انبوه قطعات الکترونیکی، به عنوان ابزاری بی‌رقیب شناخته می‌شود. در ادامه، شرحی جامع و کامل از قابلیت‌ها، امکانات، ویژگی‌های فنی و موارد استفاده این تجهیز تخصصی ارائه می‌گردد.

ویژگی‌های تستر باتری Hioki RM3542

تستر مقاومت و باتری Hioki RM3542 با تاکید بر سه اصل مهم سرعت، دقت و قابلیت اعتماد بالا، برای بازرسی نهایی محصولات و سامانه‌های خودکار خطوط تولید طراحی شده است. برخی ویژگی‌های متمایز این دستگاه به شرح زیر است:

• اندازه‌گیری مقاومت در بازه وسیع و با دقت بالا

این تجهیز قادر است مقاومت اجزا را از مقادیر بسیار پایین (تا 100 میلی‌اهم با تفکیک 0.1 میکرو اهم) تا مقادیر بالا (تا 100 مگااهم با وضوح 100 اهم) در 10 مرحله مختلف با سرعت و دقت بالا اندازه‌گیری کند. به ویژه خروجی‌های سریع و قابل اعتماد در مدهای FAST، MEDIUM و SLOW موجود است تا برای هر کاربرد از خطوط خودکار تا تست آزمایشگاهی بهینه‌سازی شود.

• افزایش راندمان خطوط تولید و اندازه‌گیری نمونه‌ای

یکی از مهم‌ترین مزایای RM3542، توانایی انجام بازرسی‌های پر سرعت نمونه‌ای (Sampling Inspection) در خطوط تولید مقاومت‌ها و القاگرها است. این مزیت موجب افزایش بهره‌وری شرکت‌های تولیدی و کاهش توقفات و هزینه‌های ناشی از تست می‌شود.

• عملکرد حالت “Low-Power” برای اندازه‌گیری قطعات حساس

در مد کم‌توان (Low Power Mode)، RM3542 قادر است مقاومت انواع قطعات حساس به جریان از جمله چوک‌ها و فیلترهای EMI را بدون آسیب به قطعه و با جریان تست کم اندازه‌گیری کند. این ویژگی در تولید و تست قطعات مینیاتوری، SMD و چیپ‌های حساس بسیار کاربردی خواهد بود.

• قابلیت تضمین صحت تماس و تشخیص عیوب تماس

در فرایند تست اتوماتیک و سریع، اطمینان از اتصال کامل پروب به قطعه در سطح صنعتی اهمیت ویژه‌ای دارد. RM3542 با مدارهای کنترلی پیشرفته، عیب‌یابی اتصال و شناسایی صحیح بودن تماس با قطعه را انجام داده و در صورت وجود اتصال ضعیف، هشدار می‌دهد یا اندازه‌گیری را تکرار می‌کند. این موضوع تضمین‌کننده اعتبار نتایج و کاهش ضایعات است.

قابلیت‌های نرم‌افزاری و کاربری پیشرفته

برای پوشش نیازهای متنوع صنایع و اپراتورها، RM3542 به انواع امکانات نرم‌افزاری و کنترلی مجهز است:

• مقایسه‌گر داخلی (Comparator)

این قابلیت امکان تعریف محدوده‌های مجاز برای مقادیر مقاومت و مقایسه اتوماتیک نتایج با این محدوده‌ها را فراهم می‌کند. بر اساس خروجی مقایسه‌گر، دستگاه می‌تواند آلارم دهد یا خروجی صادر نماید (مثلاً برای کنترل مجدد خط تولید).

• تابع جبران ولتاژ آفست (OVC)

در تست مقاومت‌های بسیار کم، ولتاژ آفست ناشی از سیم‌ها یا اتصالات می‌تواند بر نتیجه تاثیر بگذارد. این تابع به صورت هوشمند این خطاها را حذف می‌کند تا داده‌ای دقیق و بدون سوگیری به دست آید.

• قابلیت Delay (تأخیر برای تریگر یا اتصال پراب)

برای اندازه‌گیری قطعات حساس یا موقع استفاده از مکانیزم‌های مکانیکی اتوماتیک، می‌توان زمان تأخیر برای شروع تست یا تأخیر برای پاسخ‌دهی قطعه را تعریف کرد تا همواره داده‌ای صحیح و تحت شرایط پایدار ثبت شود.

• شناسایی خطا در پروسۀ اندازه‌گیری و تصحیح تماس

دستگاه با امکانات ویژه قادر است هر گونه خطای تماس، شورتشدن غیرمنتظره پروب، یا مشکل در صحت اندازه‌گیری را تشخیص داده و اطلاع دهد.

• ذخیره خودکار اطلاعات (Auto-memory) و محاسبات آماری

داده‌های اندازه‌گیری به طور خودکار ذخیره می‌شوند و کاربر می‌تواند با استفاده از محاسبات آماری داخلی، مواردی نظیر میانگین، بیشینه، کمینه و پراکندگی را محاسبه کند. این قابلیت برای کنترل کیفی زیرمجموعه‌ای از محصولات (sample inspection) بسیار کاربردی است.

• پایش و مقایسه تنظیمات دو دستگاه همزمان

در خطوط پیشرفته، اگر از دو یا چند دستگاه RM3542 به طور موازی استفاده شود، این دستگاه‌ها امکان پایش اختلاف تنظیمات و صدور هشدار به اپراتور در صورت مغایرت دارند. این قابلیت مانع افتادن خطای سیستمی در کنترل کیفیت می‌شود.

• قابلیت Retry و Trigger

در صورت ثبت یک تست ناموفق به دلایل فنی یا تماس ضعیف، دستگاه به طور خودکار فرآیند تست را تکرار می‌کند. همچنین قابلیت تریگر داخلی/خارجی امکان استفاده دستگاه در خطوط خودکار با تریگر PLC یا تجهیزات جانبی را فراهم کرده است.

مشخصات فنی این محصول

در سطح مشخصات فنی، RM3542 با سهولت نصب و راه‌اندازی، چه در محیط آزمایشگاهی چه در خطوط تولید، امکانات متنوع را در اختیار تکنسین‌ها و اپراتورها قرار می‌دهد.

• بازه اندازه‌گیری مقاومتی مدل Low Power OFF

این مدل دارای 10 بازه اندازه‌گیری با رنج پایین‌ترین آن 100 میلی‌اهم (حداکثر نمایش 120.0000 میلی‌اهم با وضوح 0.1 میکرو اهم) تا 100 مگااهم (حداکثر نمایش 120.0000 مگااهم، وضوح 100 اهم) است. این گستره وسیع دستگاه را برای طیف وسیعی از قطعات مناسب می‌کند.

• بازه اندازه‌گیری مقاومتی مدل Low Power ON

در حالت کم‌توان، 4 رنج با پایین‌ترین مقدار 1000 میلی‌اهم (حداکثر 1200 میلی‌اهم با وضوح 1 میکرو اهم) تا 1000 اهم (حداکثر 1200.000 اهم با وضوح 1 میلی‌اهم) را پوشش می‌دهد. این مد ایده‌آل برای قطعات حساس با نیاز به جریان تست پایین است.

• نمایشگر

تستر Hioki RM3542 دارای نمایشگر گرافیکی LCD تک‌رنگ با رزولوشن 240 در 64 نقطه و نور پس‌زمینه LED سفید است که وضوح و خوانایی عالی حتی در محیط‌های تاریک صنعتی را تضمین می‌کند. اطلاعات کلیدی، وضعیت اندازه‌گیری، حالت‌های مختلف، پیغام‌های هشدار و نتایج آماری با شفافیت بالا قابل مشاهده‌اند.

• دقت اندازه‌گیری

در حالت SLOW و رنج 100 میلی‌اهم، دقت اندازه‌گیری ±0.015% مقدار خوانده شده (Reading) به همراه ±0.002% بازه کامل (Full Scale) است و در بهترین حالت در رنج 1000 اهم، دقت به ±0.006% خوانده شده و ±0.001% بازه کامل می‌رسد. این سطوح عالی دقت برای تست‌های کنترل کیفی قطعات بسیار حیاتی است.

• جریان تست

جریان تست از 100 میلی‌آمپر DC در پایین‌ترین رنج تا 100 نانوآمپر DC در بالاترین رنج متغیر است تا علاوه بر دقت بالا، حداکثر سازگاری با انواع قطعات حساس تضمین شود.

• ولتاژ ترمینال باز

حداکثر ولتاژ روی سر ترمینال به 20 ولت DC می‌رسد که تضمین‌کننده فعال‌سازی مطمئن قطعات در هنگام تست است و همزمان در حالت کم‌توان برای آسیب نزدن به اجزای حساس کنترل شده است.

• مدهای اندازه‌گیری با سرعت بالا

دستگاه دارای سه مد سرعت (FAST، MEDIUM، SLOW) است که در سریع‌ترین حالت، مدت زمان ثبت داده در رنج 100 و 1000 اهم، تنها 0.9 میلی‌ثانیه است؛ این موضوع برای شرکت‌هایی که نیاز به تست هزاران قطعه در دقیقه دارند، حیاتی و‌ سودآور خواهد بود.

• مدت زمان ادغام (Integration Time)

امکان تنظیم مدت زمان ادغام از 0.1 میلی‌ثانیه تا 100 میلی‌ثانیه وجود دارد، یا تنظیم بر اساس تعدادی از چرخه شبکه برق (PLC)؛ 1 تا 5 عدد (در 50 هرتز) یا 1 تا 6 عدد (در 60 هرتز)؛ این انعطاف‌پذیری برای تست‌های سریع تولیدی یا تست‌های دقیق آزمایشگاهی ایده‌آل است.

رابط‌های ارتباطی و اتوماسیون صنعتی

در کاربری حرفه‌ای و خطوط تولید انبوه، اتصال تستر به سایر تجهیزات و کامپیوترها اهمیت پیدا می‌کند. Hioki RM3542 دارای خروجی‌ها و ورودی‌های متنوع مطابق نیازهای صنعت است:

• درگاه RS-232C

قابلیت انتقال داده به کامپیوتر، پرینتر یا سایر تجهیزات صنعتی را به سادگی فراهم می‌کند.

• درگاه پرینتر

بدون نیاز به واسط‌های پیچیده، گزارش تست‌ها، نتایج و آمارها مستقیماً برای چاپ قابل ارسال است.

• درگاه GP-IB

در مدل RM3542-01، برای ادغام با سیستم‌های تست خودکار کنترل کیفی یا اتصال به تجهیزات تست تخصصی.

• ورودی/خروجی خارجی I/O

شامل تریگر خارجی، ورودی توقف/نگه‌دارنده تست، خروجی مقایسه‌گر، و پایش تنظیمات دستگاه است که امکان سنکرون‌سازی با ربات‌ها، سیستم‌های PLC و خطوط تولید پیشرفته را ممکن می‌سازد.

ابعاد، وزن و اقلام همراه

دستگاه تستر باتری و مقاومت Hioki RM3542 با ابعاد 260 میلی‌متر عرض، 88 میلی‌متر ارتفاع و 300 میلی‌متر عمق، کاملاً مناسب میزهای کارگاهی و خطوط تولید طراحی شده است و با وزنی حدود 2.9 کیلوگرم، جابجایی راحت و نصب آسان را به دنبال دارد.

اقلام عرضه‌شده به همراه دستگاه شامل موارد زیر است:

• کابل برق اختصاصی
• کانکتور نری برای EXT I/O
• دفترچه راهنمای کامل دستگاه همراه با دفترچه راهنمای سریع کاربری (Operation Guide)

کاربردها و موارد مصرف تخصصی

دستگاه RM3542 تقریباً در تمام مراکز تولید قطعات الکترونیک، صنایع تجهیزات برقی، سیستم‌های قدرت، مراکز استانداردسازی و آزمایشگاه‌های کنترل کیفیت کاربرد دارد. از جمله کاربردهای رایج:

• بازرسی نهایی قبل از ارسال قطعات

موقع مونتاژ و بسته‌بندی نهایی، نیاز است مقاومت هر قطعه (مقاومت، فیوز، سلف یا فیلتر EMI) با مقادیر استاندارد تطابق داشته باشد؛ این دستگاه با سرعت و دقت بالا، انتخاب قطعات سالم از معیوب را تضمین می‌کند.

• کنترل کیفیت و نمونه‌گیری در خطوط سریع تولید

برای شرکت‌هایی که روزانه هزاران قطعه تولید می‌کنند، انجام تست نمونه‌ای (Sample Inspection) به شیوه‌ای سریع و بدون خطا اهمیتی بالا دارد. RM3542 با پشتیبانی کامل از این فرآیند، ابزار اصلی این شرکت‌ها خواهد بود.

• اندازه‌گیری دقیق چیپ‌های SMD و قطعات کوچک

با حالت اندازه‌گیری کم‌توان و تشخیص اتصال صحیح پراب، بدون آسیب به قطعات، کنترل کیفیت چیپ‌های مقاومتی و القایی انجام‌پذیر است.

• تست سیم‌پیچ‌ها و فیلترهای تضعیف‌کننده EMI/EMC

این دستگاه با جریان تست کم و دقت بالا، قادر است مقاومت سیم‌پیچ‌های فیلترها و القاگرهای SMD را حتی در مقادیر بسیار پایین به درستی اندازه‌گیری کند.

مزایا و نقاط قوت کلیدی RM3542

• سازگاری عالی با خطوط تولید روباتیک و اتوماتیک
• توانایی تست در سرعت بسیار بالا بدون افت دقت
• بازه وسیع اندازه‌گیری مناسب هر نوع قطعه صنعتی
• امکانات نرم‌افزاری کامل با قابلیت کنترل از راه دور
• قابلیت اطمینان و صحت بالا، جلوگیری از خطای انسانی
• امکانات عیب‌یابی خودکار اتصال کابل و پروب
• صرفه‌جویی در زمان و افزایش راندمان خطوط تولید
• طراحی مهندسی مقاوم و مناسب محیط صنعتی
• خدمات پس از فروش و پشتیبانی قوی Hioki

نتیجه گیری

خرید و به‌کارگیری تستر مقاومت و باتری Hioki RM3542 به معنای بهره‌مندی از جدیدترین فناوری روز برای افزایش سرعت، دقت و کیفیت کنترل تولید قطعات الکترونیکی و حفاظتی است. امکانات هوشمند تشخیص خطا، قابلیت تست فوق‌سریع، تنظیم بازه‌های حساس و نرم‌افزار همراه باعث می‌شود این دستگاه نه‌تنها در صنایع بزرگ و خطوط تولید پیشرفته، بلکه در آزمایشگاه‌های کنترل کیفی و توسعه محصول نیز جایگاه ویژه‌ای بیابد.

اگر به دنبال راهکاری مطمئن، دقیق و حرفه‌ای برای تست و بازرسی انواع مقاومت، القاگر، فیلتر EMI و حتی نمونه‌گیری ارزیابی تولید هستید، Hioki RM3542 می‌تواند بهترین انتخاب برای شما باشد؛ انتخابی که ضامن کیفیت محصول نهایی، کاهش ضایعات تولید و افزایش رضایت مشتریان شما خواهد شد.
