معرفی جامع پاور هارمونیک آنالایزر Hioki PQ3100؛ ثبت و آنالیز دقیق کیفیت برق با ابزار حرفه‌ای
در دنیای امروز که اقتصاد و صنعت به شدت وابسته به شبکه‌های برق مطمئن و پایدار است، وجود ابزار دقیقی برای پایش و آنالیز کیفیت توان برق از اهمیت بی‌بدیلی برخوردار است. کیفیت برق مناسب نه تنها به سلامت و کارایی تجهیزات صنعتی، ساختمانی و اداری کمک می‌کند، بلکه از بروز خسارات ناشی از اختلالات برقی، کاهش عمر تجهیزات، توقف تولید و ریسک‌های امنیتی جلوگیری خواهد کرد.
در این بین، محصولات تخصصی برند Hioki ژاپن– یکی از معتبرترین تولیدکنندگان ابزارهای اندازه‌گیری و تست برقی در سطح جهان– همواره پیشرو بوده و همواره مورد اعتماد مهندسان برق و تکنسین‌های حرفه‌ای هستند. یکی از بهترین تجهیزات رده بالای این برند، پاور هارمونیک آنالایزر Hioki PQ3100 است. این دستگاه با دقت، امکانات حرفه‌ای و عملکرد چندمنظوره، انتخابی بی‌رقیب برای پایش و آنالیز جامع کیفیت برق در انواع پروژه‌های صنعتی، توزیعی، تأسیساتی و حتی آکادمیک است.
ضرورت کنترل و اندازه‌گیری کیفیت توان برق
مشکل اختلالات برقی همچون نوسان ولتاژ، افت ولتاژ (Voltage Dips)، افزایش ولتاژ (Voltage Swell)، قطع لحظه‌ای برق، اعوجاج هارمونیکی، فلیکر، نامتعادلی شبکه و پدیده‌های گذرا همواره یکی از دغدغه‌های اصلی در صنایع تولید، پتروشیمی، زیرساخت‌های حیاتی و مراکز داده بوده و عدم شناسایی و رفع بموقع این مشکلات می‌تواند منجر به توقف خطوط تولید، ایجاد خرابی تجهیزات حساس، کاهش راندمان، افزایش هزینه‌های نگهداری و حتی بروز خسارات سنگین مالی شود.
در چنین شرایطی، استفاده از ابزار تخصصی مانند Hioki PQ3100، که طیف گسترده‌ای از پارامترهای شبکه برق را با دقت بالا، به صورت پیوسته و لحظه‌ای ثبت و تحلیل می‌کند، برای تکنسین‌های نگهداری، مهندسان برق قدرت، پژوهشگران و تیم‌های تضمین کیفیت غیرقابل جایگزین است.
ویژگی‌های کلیدی پاور هارمونیک آنالایزر Hioki PQ3100

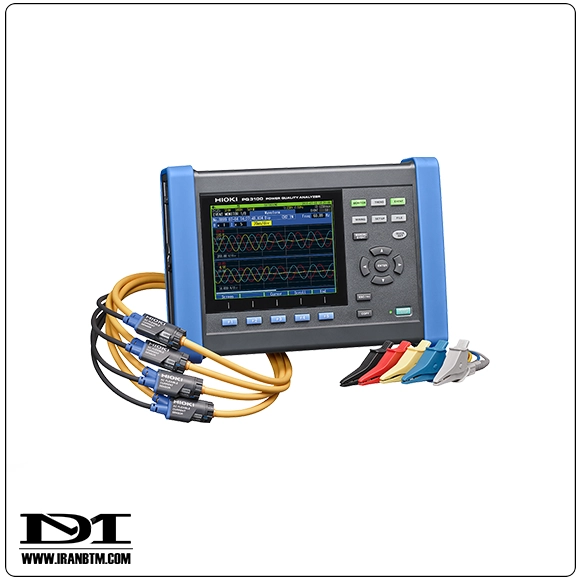

دستگاه PQ3100 یک آنالایزر همه‌کاره و حرفه‌ای است که قابلیت اندازه‌گیری و ثبت تمام پارامترهای کلیدی شبکه برق را دارد و برای پایش مشکلات حقیقی و پیچیده شبکه‌های برق مدرن، امکانات بی‌نظیری ارائه می‌دهد:
۱. اندازه‌گیری جامع، همزمان و چندبعدی تمامی پارامترهای شبکه برق
این دستگاه قادر است به صورت همزمان و در محور زمانی واحد، کلیه پارامترهای ولتاژ، جریان، توان (اکتیو، راکتیو، ظاهری)، هارمونیک، فلیکر و بسیاری پارامترهای حیاتی دیگر را به طور موازی مانیتور و ثبت نماید. این قابلیت باعث می‌شود پیوستگی طبیعی بین رخدادهای برقی مختلف، به سرعت شناخته شود و حتی رویدادهای گذرای کوتاه (مانند افت ناگهانی ولتاژ یا قطع لحظه‌ای شبکه) از چشم کاربر مخفی نماند.
۲. اندازه‌گیری جریان تا ۶۰۰۰ آمپر AC و جریان DC
با توجه به سازگاری دستگاه با انواع سنسورهای جریان، امکان اندازه‌گیری جریان AC تا ۶۰۰۰ آمپر و جریان DC تا ۲۰۰۰ آمپر فراهم است. این دامنه وسیع، دستگاه را مناسب برای کاربردهای سنگین مانند پست‌های انتقال، کارخانجات صنعتی پرمصرف و حتی خطوط انتقال DC می‌نماید.
۳. تشخیص و ثبت کلیه اغتشاشات شبکه برق
بیشترین نقطه قوت PQ3100، ثبت و تشخیص انواع آنومالی‌های کیفیت برق است. دستگاه می‌تواند:
- قطع و وصل‌های لحظه‌ای (Instantaneous Power Outages)
- افت ولتاژ (Voltage Dips)
- افزایش ولتاژ (Voltage Swells)
- نوسان فرکانس
- فلیکر
- اعوجاج هارمونیکی و غیره
را با حساسیت بالا شناسایی و ضبط کند، و همزمان روند تغییرات را نیز ثبت و نمودار کند.
۴. ریکوردینگ هوشمند با امکان ذخیره داده‌های قبل و بعد از رخدادها
یکی از امکانات استثنایی PQ3100، امکان ثبت شکل موج تا ۱ ثانیه پیش و ۱۰ ثانیه بعد از وقوع هر رخداد غیرعادی در شبکه است. این قابلیت در تحلیل علت اختلال و واکنش سریع، نقش حیاتی دارد و از معدود تجهیزاتی است که این سطح از دقت و پوشش زمانی را ارائه می‌کند.
۵. راهنمای تصویری و عملکرد Quick Set برای سادگی کاربری
دستگاه PQ3100 با بهره‌گیری از راهنمای گرافیکی و روندنمای تنظیمات (Quick Set)، عملاً ریسک خطای اپراتوری را به حداقل می‌رساند و حتی کاربرانی که برای اولین بار با آن کار می‌کنند، به راحتی و بدون دغدغه، می‌توانند تنظیمات دقیق ثبت و مانیتورینگ را انجام دهند.
۶. نرم‌افزار تخصصی PQ ONE برای تحلیل و گزارش‌دهی سریع
این دستگاه، نرم‌افزار اختصاصی PQ ONE را به همراه خود دارد که به سادگی نصب می‌شود و اجازه گزارش‌گیری اتوماتیک، تحلیل ستونی داده‌ها، تهیه نمودارهای حرفه‌ای و حتی صدور گزارش‌های قابل پیگیری برای مدیریت و تیم فنی یا ارائه به مراجع قانونی را در اختیار کاربر قرار می‌دهد. با این نرم‌افزار، داده‌های عظیم ثبت‌شده به صورت کاملاً سازمان‌یافته و قابل فهم درمی‌آیند.
۷. ثبت بلندمدت و ضبط بدون وقفه
دستگاه قابلیت ثبت داده به صورت پیوسته تا یک سال را دارد. حافظه داخلی بزرگ در کنار درگاه کارت SD/SDHC باعث می‌شود محدودیتی از نظر مدت زمان ریکوردینگ و تعداد رویدادهای ثبت‌شده پیش نیاید.
۸. صفحه نمایش رنگی بزرگ و واضح
صفحه نمایش LCD رنگی ۶٫۵ اینچی با کیفیت بالای TFT (با وضوح ۴۸۰×۶۴۰) باعث می‌شود تمام اطلاعات، نمودارها، شکل موج و روندها حتی در محیط‌های صنعتی با نور ضعیف نیز به راحتی قابل مشاهده و بررسی باشد. این بخش از امکانات دستگاه، تجربه کاربری حرفه‌ای را به سطحی جدید ارتقا می‌دهد.
۹. تغذیه انعطاف‌پذیر و قابل اطمینان
دستگاه می‌تواند هم با آداپتور اختصاصی (Z1002) و برق AC (بازه ولتاژی ۱۰۰ تا ۲۴۰ ولت) و هم با بسته باتری (Z1003) کار کند. باتری دستگاه با یک بار شارژ تا ۸ ساعت به صورت متوالی کار می‌کند و قابلیت شارژ سریع در ۵ ساعت و ۳۰ دقیقه را دارد. این مهم در پروژه‌هایی که دسترسی دائم به برق ممکن نیست، حیاتی است.
۱۰. بدنه مقاوم و قابل حمل

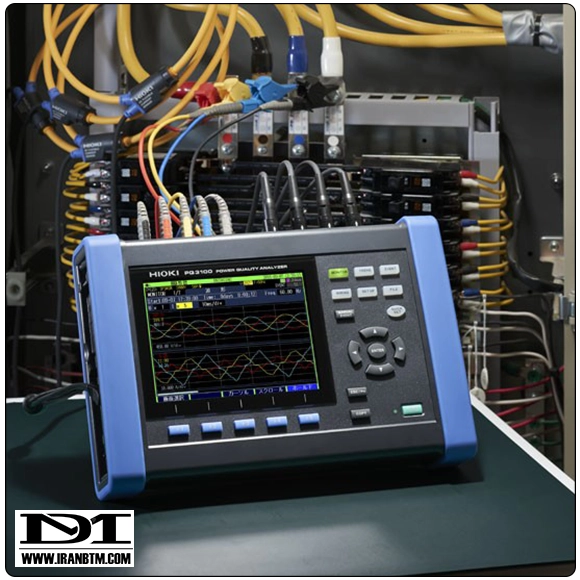

با ابعاد تقریبی ۳۰×۲۱×۶ سانتی‌متر و وزن تنها ۲.۵ کیلوگرم، PQ3100 یک ابزار کاملاً قابل حمل محسوب می‌شود و به راحتی توسط یک نفر به سایت‌های صنعتی یا سایت‌های برق‌رسانی منتقل می‌شود.
۱۱. اتصال گسترده و انتقال داده چندگانه
این آنالایزر حرفه‌ای به انواع درگاه‌های ارتباطی مجهز است:
- کارت SD/SDHC برای ذخیره‌سازی و جابه‌جایی سریع داده‌ها
- پورت RS232 (ارتباط با دیتالاگرهای Hioki و سایر سیستم‌ها)
- پورت LAN (امکان عمل به عنوان HTTP Server، ارسال داده به FTP و هشدار ایمیلی)
- پورت USB2.0
که انتقال و آرشیو داده‌های ثبت‌شده را برای انواع برنامه‌های تخصصی تضمین می‌کند.
۱۲. انتقال بی‌سیم داده با بلوتوث
در PQ3100 می‌توانید با خرید و نصب آداپتور مخصوص، داده‌های اندازه‌گیری‌شده را به صورت بی‌سیم به دیتالاگرهای حرفه‌ای Hioki (مانند LR8410 و دستگاه‌های سازگار با نسخه ۲.۰ به بعد) ارسال و همگام‌سازی نمایید.
۱۳. طیف وسیعی از انواع خطوط برق قابل اندازه‌گیری
این دستگاه برای اندازه‌گیری خطوط مختلف برق طراحی شده است:
- تک‌فاز دو سیمه
- تک‌فاز سه سیمه
- سه‌فاز سه سیمه
- سه‌فاز چهار سیمه
و حتی یک کانال اضافی (CH4) برای اندازه‌گیری همزمان ولتاژ یا جریان به دستگاه اختصاص داده شده که برای اهداف تحقیقاتی یا پیکربندی‌های خاص کاربرد دارد.
مشخصات فنی و پارامترهای قابل اندازه‌گیری PQ3100
دقت تضمینی دستگاه برای مدت یک سال است و برای انواع شبکه‌های AC و DC طراحی شده تا بتواند انواع پارامترهای فنی را با بالاترین سطح استاندارد ثبت و گزارش کند.
دامنه‌های اندازه‌گیری ولتاژ و جریان
- ولتاژ: بازه اندازه‌گیری RMS/DC تا ۱۰۰۰ ولت (و تا ۲۲۰۰ ولت پیک برای اندازه‌گیری گذراها)
- جریان: از ۵۰ میلی‌آمپر AC تا ۵۰۰۰ آمپر AC و از ۱۰ آمپر DC تا ۲۰۰۰ آمپر DC (بسته به نوع سنسور متصل)
ولتاژ و جریان AC و DC به صورت مجزا و همزمان
این ویژگی کم‌نظیر باعث می‌شود که تحلیل کامل و همه‌جانبه روی خطوط AC و DC حتی به‌صورت ترکیبی انجام دهید. قابلیت خود-صفر شدن سنسور اختصاصی Hioki برای جریان‌های DC، دقت اندازه‌گیری طولانی مدت را تضمین می‌کند.
تشخیص انواع رخدادها و پارامترهای کیفی برق:
- رخدادهای گذرای ولتاژ با نمونه‌برداری تا ۲۰۰ کیلوهرتز
- اندازه‌گیری فرکانس با دقت یک سیکل، محاسبه لحظه‌ای RMS هر سیکل، تشخیص نوسانات ولتاژ و جریان با تحلیل آماری هر نیم سیکل
- تشخیص اغتشاشاتی چون فزونی ولتاژ، افت ولتاژ، قطع برق، افزایش لحظه‌ای ولتاژ (Swell) و افت کوتاه (Dip)
- مقدار RMS هر سیکل و به‌روزرسانی هر نیم سیکل
- اندازه‌گیری Inrush Current (جریان هجومی) با ثبت شکل موج هر نیم سیکل برای تحلیل راه‌اندازی ترانس یا موتورها
پایش تفصیلی هارمونیک‌ها و اعوجاج
- اندازه‌گیری هارمونیک‌های ولتاژ و جریان تا مرتبه ۵۰ام
- اندازه‌گیری زاویه فاز هارمونیکی برای تحلیل منشأ اعوجاج
- پارامترهای مهمی همچون مجموع اعوجاج هارمونیکی (THD)، اعوجاج بین هارمونیک‌ها تا مرتبه ۴۹.۵
- K Factor برای سطح بارهای غیرخطی
تحلیل فلیکر (Flicker) مطابق IEC
دستگاه می‌تواند فلیکر ولتاژ (بر اساس استاندارد IEC و ΔV10) را اندازه‌گیری و ثبت کند؛ پارامتر حیاتی برای مصرف‌کنندگان حساس.
ثبت و محاسبه انرژی – هزینه انرژی
کلیه انرژی‌های فعال، غیرفعال و ظاهری به همراه هزینه مصرف انرژی (Energy Cost) محاسبه می‌شود؛ پارامتری اساسی برای مراکز صنعتی، بانک‌های خازنی و انرژی‌برها.
تحلیل تعادل و نامتعادلی شبکه
محاسبه فاکتور نامتعادلی ولتاژ و جریان، ضریب توان (Power Factor)، ضریب جابجایی، فاکتور کرست (پیک/میانگین) برای ولتاژ و جریان و بررسی همگام‌سازی سه‌فاز
ضبط، ذخیره‌سازی و مدیریت داده‌ها در PQ3100
دستگاه امکان ذخیره‌سازی داده‌ها را در کارت حافظه SD/SDHC با حداکثر بازه زمانی یک سال بدون وقفه دارد. تعداد رویدادهای قابل ثبت روزانه نیز تا ۹۹۹۹ رخداد در طول سال است. اپراتور می‌تواند کل داده‌های ثبت‌شده را به سرعت با اتصالات USB، LAN و RS232 تخلیه نماید یا حتی با قابلیت بلوتوث، داده‌ها را بی‌سیم به دیتالاگر ارسال کند.
دسترسی به داده‌ها و آنالیز با نرم‌افزار PQ ONE
این نرم‌افزار که همراه دستگاه ارائه می‌شود، به راحتی امکان تحلیل عددی و گرافیکی داده‌ها، تهیه نمودارها، جدول‌بندی، فیلتر و جستجوی هوشمند رخدادها، ساخت گزارش‌های حرفه‌ای و شخصی‌سازی‌شده و حتی بایگانی صفحات کلیدی برای مصارف آتی را فراهم می‌سازد. رابط کاربری آن ساده اما امکاناتش بسیار حرفه‌ای است و حتی افراد تازه‌کار نیز به سرعت با آن خو خواهند گرفت.
اقلام همراه دستگاه PQ3100
در جعبه دستگاه، کلیه لوازم پایه جهت راه‌اندازی بلافاصله دستگاه وجود دارد، از جمله:
- دفترچه راهنما و راهنمای سریع کاربری
- مجموعه کابل‌های ولتاژ رنگی با کلیپس سوسماری (قرمز، زرد، آبی، خاکستری، مشکی)
- کلیپس شناسایی رنگ سنسورهای جریان
- لوله مارپیچ جهت آرایش سیم‌کشی
- آداپتور برق مدل Z1002
- بند حمایل برای حمل آسان
- کابل USB استاندارد ۱ متری
- باتری Z1003
و همچنین نرم‌افزار PQ ONE CD. لذا اپراتور بلافاصله پس از جعبه‌گشایی دستگاه را آماده تست می‌بیند.
نتیجه‌گیری:
امروزه هیچ صنعتی بدون ابزار دقیق و جامع برای پایش کیفیت توان برق نمی‌تواند از ایمنی، دوام تجهیزات و پایداری خط تولید اطمینان خاطر داشته باشد.
پاور هارمونیک آنالایزر Hioki PQ3100 با مجموعه‌ای منحصر به‌فرد از امکانات؛
از ضبط همزمان کلیه پارامترهای خط تا ثبت و تحلیل رخدادهای گذرا،
از ثبت بلندمدت بدون وقفه تا گزارش‌گیری اتوماتیک،
از اندازه‌گیری کارآمد هارمونیک تا تشخیص مشکلات پیچیده شبکه،
و از طراحی مقاوم صنعتی تا ساده‌ترین راه‌اندازی،
پاسخ کامل و قابل اتکا به نیازهای امروز و آینده صنعت برق است.
با PQ3100 شما نه فقط یک آنالایزر، بلکه یک دفترچه سلامت بی‌وقفه برای شبکه برق خود در اختیار دارید که کوچک‌ترین نوسان تا بزرگ‌ترین رخداد را ثبت، تحلیل و تفسیر می‌کند.
