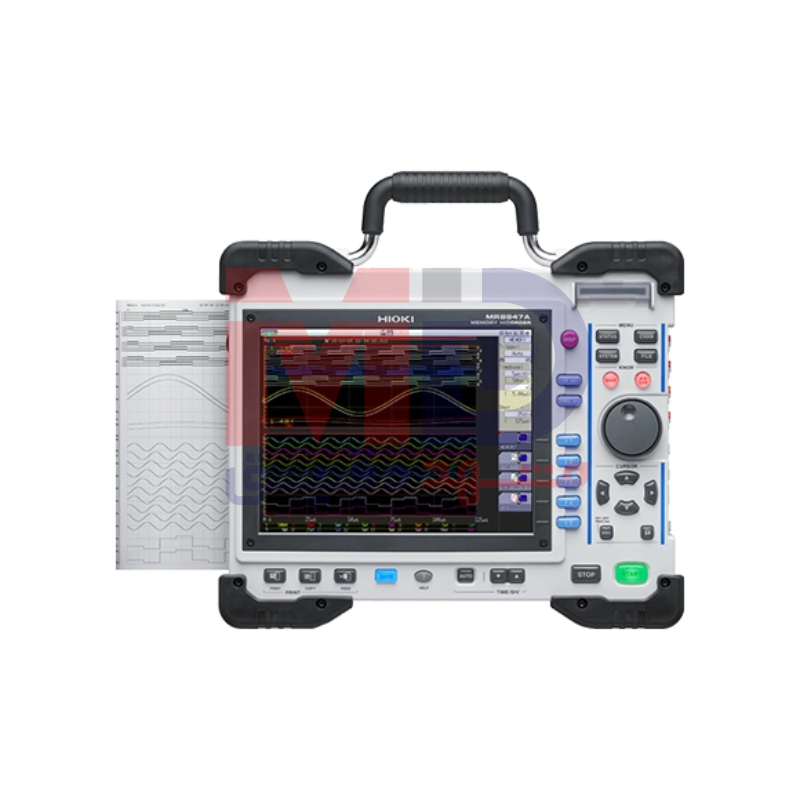

اسیلوسکوپ و مموری رکوردر هیوکی مدل HIOKI MR8847A

معرفی مموری رکوردر Hioki MR8847A؛ ترکیبی بی‌نظیر از دقت، سرعت و قابلیت تطبیق‌پذیری

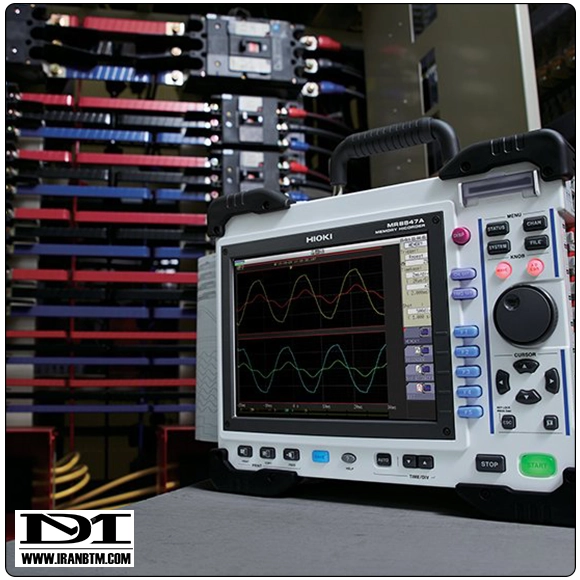

HIOKI MR8847A یک دستگاه پیشرفته و حرفه‌ای برای ثبت سریع امواج (High Speed Waveform Recorder)، مانیتورینگ همزمان چندگانه و ضبط طولانی‌مدت انواع سیگنال‌های الکتریکی و فیزیکی است. این محصول با پشتیبانی از سرعت نمونه‌برداری تا ۲۰ میلیون نمونه‌برداری بر ثانیه (۲۰MS/s)، حداکثر ۳۲ کانال آنالوگ ایزوله، ورودی مستقیم ولتاژ تا ۱۰۰۰ ولت و قدرت تطبیق‌پذیری عالی، گزینه‌ای بی‌رقیب برای پایش و عیب‌یابی در محیط‌های صنعتی حساس و حتی شرایط محیطی فوق‌العاده سخت مثل پست‌های ترانسفورماتور، کارخانجات فولاد و کاغذ و یاردهای تعمیرات راه‌آهن محسوب می‌شود.

چرا مموری رکوردر Hioki MR8847A از سایر گزینه‌ها متمایز است؟

این دستگاه تنها یک ثبت‌کننده داده نیست؛ بلکه همزمان عملکرد مولد شکل موج، مولد سیگنال دلخواه (Arbitrary Waveform Generator) و ضبط‌کننده سیگنال را در قالب یک تجهیز یکپارچه و صنعتی فراهم می‌آورد. مهندس، همزمان ضمن مشاهده لحظه‌ای سیگنال‌ها روی نمایشگر پیشرفته، می‌تواند شکل موج خروجی را از حیث فرکانس یا دامنه تغییر دهد، انواع تست‌ها و توالی‌های مورد نظرش را طراحی و اجرا کند و سپس تحلیل داده‌های ثبت شده را به‌صورت گرافیکی و آماری انجام دهد.

معماری منعطف؛ ثبت همه آنچه نیاز دارید

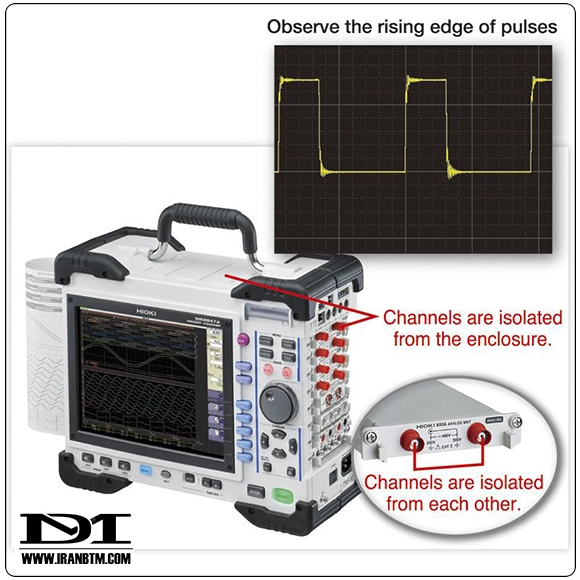

MR8847A با دارا بودن ساختار ماژولار و ۸ اسلات (Slot) اصلی، می‌تواند انواع واحدهای اندازه‌گیری را بپذیرد؛ مجموعاً با پشتیبانی از ۱۷ ماژول مختلف برای اندازه‌گیری انواع پارامترها، از ولتاژ و جریان گرفته تا دما، ارتعاش، شتاب و حتی سرعت چرخش تجهیز، امکان ثبت همزمان تمام پدیده‌های فیزیکی را میسر می‌کند. هر کانال دارای ایزولاسیون کامل (Galvanic Isolation) هم نسبت به کانال‌های دیگر و هم نسبت به زمین است، پس هیچگونه نویز القایی، زمین‌لوپ یا تداخل نخواهید داشت؛ امتیازی که در ثبت حرفه‌ای سیگنال‌های ضعیف یا محیط‌های نویزی صنعتی واجب است.

برخی کاربردهای رایج در صنایع برق قدرت، نفت و گاز، فولاد، راه‌آهن و خودروسازی عبارتند از:

• تحلیل عیب‌یابی شبکه‌های توزیع و انتقال برق، پست‌های ترانسفورماتور، ژنراتورها و اینورترها
• ثبت و تحلیل سیگنال‌های تست سکسیونرها، کلیدهای قدرت و قطع‌کن‌های فشار قوی
• آزمایشگاه‌های تحقیق و توسعه برای مشاهده همزمان سیگنال‌های متنوع همچون جریان، ولتاژ، نویز، دما و ارتعاش
• صنایع حمل و نقل ریلی و خودروسازی جهت عیب‌یابی سیستم‌های برقی قطار، مترو و خودروهای برقی و هیبریدی
• صنایع معدنی و فلزی جهت پایش لرزش شفت‌ها، دمای یاتاقان و رفتار لحظه‌ای ماشین‌های الکتریکی قدرت بالا

ثبت و خوانش همزمان سیگنال، با نهایت دقت و قطعیت

MR8847A نه تنها یک رکوردر داده فوق سریع است، بلکه با قابلیت‌هایی همچون ذخیره‌سازی دائمی، تحلیل همزمان، انجام ثبت‌های طولانی مدت بدون اتلاف داده و سرعت نمونه‌برداری معادل ۲۰MS/s (در هر کانال به صورت مستقل با ایزولاسیون کامل) می‌تواند مطمئن‌ترین خروجی را ارائه دهد.

• قابلیت ثبت تا ۳۲ کانال آنالوگ و ۶۴ کانال منطقی (logic channel) به انتخاب کاربر

با استفاده از نوع ماژول نصب شده، انواع ترکیب‌های زیر قابل استفاده است:

۳۲ کانال آنالوگ + ۱۶ کانال منطقی یا ۲۰ کانال آنالوگ + ۶۴ کانال منطقی (با افزونه ماژول Logic Unit). این ظرفیت فوق‌العاده، دستگاه را به ابزاری منحصربه‌فرد برای ثبت همزمان ده‌ها سیگنال مختلف در پروژه‌های آزمایشگاهی و صنعتی تبدیل می‌کند.

• زمان نمونه‌برداری قابل تنظیم از ۵ میکروثانیه تا ۵ دقیقه بر هر تقسیم (۲۶ بازه متنوع)

این تنظیمات گسترده باعث می‌شود دستگاه برای ثبت پدیده‌های سریع همچون کلیدزنی مدار قدرت، بررسی خرابی لحظه‌ای موتورها تا پایش طولانی اجزای مکانیکی یا الکتریکی کم‌سرعت، ایده‌آل باشد.

• دقت اندازه‌گیری مثال‌زدنی و قابل اتکا

برای مثال در واحد اندازه‌گیری ولتاژ آنالوگ مدل ۸۹۶۶، بازه قابل انتخاب از ۵ میلی‌ولت بر تقسیم تا ۲۰ ولت بر تقسیم را با رزولوشن ۱ بر ۱۰۰ (در حالت ۱۲ بیت) پوشش می‌دهد. همچنین ماژول ورودی ولتاژ بالا U8974 از ۲۰۰ میلی‌ولت تا ۵۰ ولت بر تقسیم، با رزولوشن ۱ بر ۱۶۰۰ (در حالت ۱۶ بیت) قابل استفاده است. حداکثر ولتاژ ورودی قابل قبول با این واحدها به ترتیب تا ۴۰۰ ولت DC و ۱۰۰۰ ولت DC نیز امکان‌پذیر است (بسته به ماژول نصب شده).

• ویژگی ثبت و پایش داده لحظه‌ای (Real-Time Recording) و ثبت بر پایه حافظه (Memory Recording)

این ظرفیت دوگانه به کاربران این امکان را می‌دهد که یا داده را به طور لحظه‌ای و زنده مانیتور کنند یا آن را در حافظه داخلی جهت تحلیل‌های بعدی و عیب‌یابی ذخیره کنند.

تحلیل و تولید شکل موج؛ هر آنچه برای آزمون‌های پیچیده نیاز دارید

یکی از مزایای طلایی MR8847A نقش یکپارچه‌ی دستگاه به‌عنوان مولد و رکوردر هم‌زمان است. شما می‌توانید:

• شکل موج دلخواه خود را طراحی کنید (Arbitrary Waveform Generator)
• دامنه یا فرکانس سیگنال را به دلخواه تغییر داده و در همان لحظه واکنش سیستم تحت آزمون را ثبت کنید
• توالی‌های مختلف شکل موج و حالت‌های تست شبیه‌سازی کنید و خروجی را مستقیماً بر بستر سیستم ببینید و تحلیل کنید

این امکانات برای مراکز تست شرکت‌های تولید قطعات، آزمایشگاه‌های تحقیق و توسعه و خطوط کنترل کیفیت تجهیزات قدرت، غیرقابل جایگزین است.

سخت‌افزار صنعتی؛ مستحکم و مقاوم برای دشوارترین محیط‌ها

• بدنه بسیار مقاوم و آماده محیط‌های عملیاتی دشوار

MR8847A با ساختاری مقاوم در برابر گرد و خاک، ضربه و آلودگی طراحی شده، تا بتواند در محیط‌های صنعتی خطرناک مانند پالایشگاه‌ها، کارخانه‌های فولاد و محیط‌های راه‌آهن با اطمینان کامل مورد استفاده قرار بگیرد.

• کلیدها و دکمه‌های عقب‌نشسته با پوشش مقاوم روغن و پسماند صنعتی

این ویژگی‌ها به شما اطمینان می‌دهد حتی در بدترین شرایط کاری همچون آلودگی با روغن صنعتی یا گریس، دستگاه دچار گیر یا خرابی برنداشته و استفاده از آن ساده و قابل اعتماد خواهد بود.

• تعویض سریع و آسان رول کاغذ پرینتر و چاپ مستقیم با سرعت بالا (۵۰ میلی‌متر بر ثانیه!)

امکان بارگذاری آسان رول کاغذ و ثبت آنی سیگنال‌های حیاتی روی کاغذ حرارتی با عرض ۲۱۶ میلی‌متر و طول ۳۰ متر، برای آرشیو یا ارائه مستندات تست امتیاز بزرگی است.

حافظه و ذخیره‌سازی بی‌نظیر داده‌ها؛ هرگز داده‌ای را از دست ندهید

MR8847A در سه مدل حافظه داخلی به بازار عرضه می‌شود:

• مدل MR8847-51 با حافظه اصلی ۶۴ مگاورد (تا ۳۲ مگاورد برای دو کانال فعال / ۲ مگاورد برای ۳۲ کانال فعال)
• مدل MR8847-52 با حافظه ۲۵۶ مگاورد (۱۲۸ مگاورد برای دو کانال / ۸ مگاورد برای ۳۲ کانال)
• مدل MR8847-53 با ۵۱۲ مگاورد بی‌رقیب (۲۵۶ مگاورد دو کانال / ۱۶ مگاورد ۳۲ کانال)

همچنین، برای ذخیره‌سازی اضافی، درگاه حافظه CF Card (تا ۲ گیگابایت با فرمت FAT یا FAT32)، اس اس دی (SSD ۱۲۸ گیگابایتی – به صورت آپشنال)، و USB فلش (یواس‌بی ۲.۰) نیز بر روی دستگاه تعبیه شده‌اند. این بدان معنی است که حتی طولانی‌ترین تست‌های چندروزه و آزمایش‌های سنگین را هم بدون نگرانی از دست رفتن داده‌ها و نیاز به تخلیه مکرر دستگاه، می‌توانید مدیریت کنید.

رابط‌های مدرن و نمایشگر پیشرفته برای کنترل و تحلیل آسان

• نمایشگر ال سی دی رنگی ۱۰.۴ اینچی (TFT SVGA 800 × 600)

تمام سیگنال‌ها، گراف‌ها و تحلیل‌های نرم‌افزاری به صورت شفاف و رنگی روی نمایشگر دیده می‌شوند. قابلیت نمایش به زبان‌های انگلیسی، ژاپنی، کره‌ای و چینی ارائه شده که اپراتور را در محیط‌های بین‌المللی یاری می‌کند.

• رابط‌های ارتباطی متنوع

LAN داخلی (۱۰۰ مگابیت)، پشتیبانی از FTP و HTTP Server، پورت USB نوع A و B جهت انتقال فایل یا ارتباط مستقیم با رایانه (File transfer/Remote control) همه و همه کار انتقال داده، آرشیو و کنترل دستگاه از راه دور را سریع و حرفه‌ای می‌سازد.

• نرم‌افزار ارائه‌شده (Application Disk, Wave Viewer, Communication Commands Table)

همراه با دستگاه دیسک نرم‌افزار مدیر داده و فرامین کنترلی ارائه می‌شود تا بتوانید داده‌ها را به راحتی به رایانه انتقال، مشاهده و تحلیل کنید.

دیگر ویژگی‌های عملیاتی شاخص در مموری رکوردر HIOKI MR8847A

• تنظیمات فشرده‌سازی و زوم زمانی:

با امکان زوم بر روی محور زمان (x2 تا x10) یا فشرده‌سازی داده (۱/۲ تا ۱/۲۰۰۰۰۰) تحلیل و بررسی لحظه‌های مهم یا بازه‌های طولانی‌مدت ممکن می‌شود.

• قابلیت ثبت داده به صورت FFT و ثبت X-Y برای تحلیل‌های تخصصی

ثبت اشکال موج با تبدیل فوریه (FFT) جهت آنالیز فرکانسی، یا ثبت Real-Time به صورت طیفی و رسم X-Y جهت بررسی رفتار تابعی سیگنال‌ها بر همدیگر و … .

• مجموعه امکانات نرم‌افزاری و الگوریتم‌های قضاوت شکل موج (Waveform Judgement Function)

در تست‌های حافظه یا FFT، دستگاه قادر است بر اساس شرط یا قضاوت تحلیل، ثبت شکل موج را فعال یا غیرفعال کند و تنها داده‌های حیاتی ثبت گردد. این حالت برای پایش خرابی یا عیب‌یابی خودکار سیستم بسیار حیاتی است.

منبع تغذیه، ساختار فیزیکی و محتویات بسته‌بندی

دستگاه هم با برق شهری ۱۰۰ تا ۲۴۰ ولت AC و فرکانس ۵۰/۶۰ هرتز کار می‌کند (مصرف حداکثری تا ۱۳۰ وات، با پرینتر تا ۲۲۰ وات) و هم امکان کار با جریان مستقیم ۱۰ تا ۲۸ ولت (با نصب یونیت مخصوص) را دارد؛ امکانی بی‌نظیر برای کاربردهای همراه و سیار.

ابعاد بدنه برابر است با ۳۵۱ میلی‌متر عرض، ۲۶۱ میلی‌متر ارتفاع و ۱۴۰ میلی‌متر ضخامت و وزن خالص ۷.۶ کیلوگرم (صرفاً بدنه اصلی) که نشان از پایداری و کیفیت ساخت آن دارد.

در بسته‌بندی دستگاه به صورت استاندارد، اقلام زیر قرار داده شده است:

• دفترچه راهنمای استفاده جامع
• راهنمای کاربری سریع
• دیسک نرم‌افزار Wave Viewer و جدول فرمان ارتباطی
• کابل برق اصلی
• برچسب لیبل سیم‌های ورودی
• کابل USB
• رول کاغذ چاپگر و متعلقات جانبی نصب کاغذ (دو عدد رول و گیره مخصوص)
• گیره فریت جهت کاهش نویز

نتیجه‌گیری و جمع‌بندی: چرا Hioki MR8847A؟

در صنایع پیشرفته امروز، هیچ چیز به اندازه ثبت کامل و دقیق داده، تحلیل سریع و مرور جریان‌های کاری اهمیت ندارد. مدل Hioki MR8847A فراتر از دستگاه‌ رکوردر معمولی، ترکیبی از بهترین فناوری‌های اندازه‌گیری، ثبت همزمان چندین پدیده (الکتریکی و فیزیکی) و توانایی تولید اشکال موج پیچیده و حتی تست برخط سیستم‌ها را فراهم کرده است.

ویژگی کانال‌های ایزوله، سرعت نمونه‌برداری بی‌رقیب، مقاومت در برابر شرایط محیطی و امکانات تحلیل پیشرفته سخت‌افزاری و نرم‌افزاری، این دستگاه را به ابزار انتخاب اول برای مهندسین و متخصصان حوزه برق – حتی در سخت‌ترین محیط‌های عملیاتی جهان – تبدیل ساخته است.

چه شما در یک پست برق، کارخانه سنگین، خط تولید یا حتی واحد تحقیق و توسعه باشید، MR8847A تضمین می‌کند که هیچ داده‌ای را از دست نخواهید داد و بهترین قدرت تحلیل و تست را با ساده‌ترین و قابل اطمینان‌ترین روش‌ها در اختیار خواهید داشت.

اگر به دنبال یک مموری رکوردر صنعتی با بالاترین سطح عملکرد، انعطاف‌پذیری، سهولت استفاده و تضمین کیفیت مهندسی ژاپنی هستید، بدون شک HIOKI MR8847A پاسخ تمام نیازهای شما خواهد بود؛ دستگاهی که آینده پایش و تحلیل داده‌های صنعتی را همین امروز در اختیار شما قرار می‌دهد.
