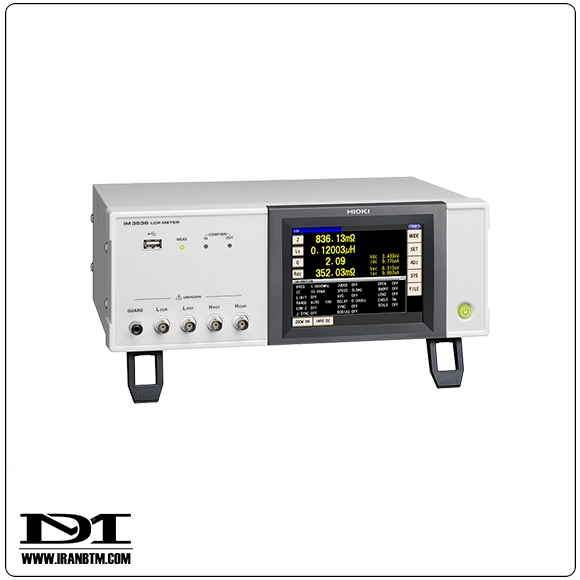

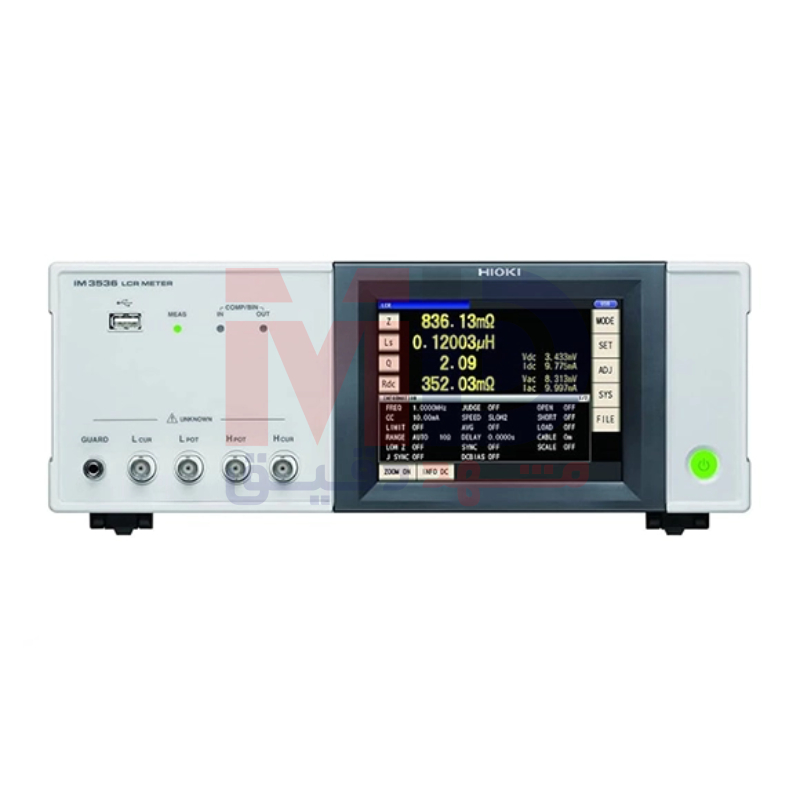

معرفی تستر باطری و LCR متر پیشرفته Hioki IM3536
تستر باطری، آنالایزر امپدانس و LCR متر Hioki IM3536، یکی از شاهکارهای تکنولوژیک شرکت HIOKI ژاپن است که با ورود خود، استاندارد جدیدی را در صنعت تست و تحلیل قطعات الکترونیکی و انواع اجزای پاسیو (همچون مقاومت، خازن، سلف و…) به وجود آورده است. این دستگاه، نه‌تنها برای استفاده در آزمایشگاه‌های تحقیق و توسعه بسیار مناسب است، بلکه در خطوط تولید انبوه و محیط‌های صنعتی نیز، دقیق‌ترین و قابل‌اطمینان‌ترین راهکار تست و ارزیابی قطعات محسوب می‌شود. در ادامه، نگاه جامعی به کلیه قابلیت‌ها و جزئیات فنی این محصول بی‌نظیر خواهیم داشت.
گستره تست و کاربردهای صنعتی IM3536
از بارزترین ویژگی‌های سری تسترها و آنالایزرهای امپدانس Hioki، پوشش دامنه گسترده‌ای از کاربردها در صنعت الکترونیک است؛ چرا که رنج فرکانسی این محصولات از 1 میلی‌هرتز تا 3 گیگاهرتز را در بر می‌گیرد. مدل IM3536 با فراهم‌کردن رنج فرکانسی از DC و 4 هرتز تا 8 مگاهرتز، امکان تست و تحلیل قطعات مختلف، به ویژه اجزای نسل جدید الکترونیکی همچون سلف‌های منبع تغذیه، خازن‌های با ESR پایین، سنسورها و سایر قطعات با عملکرد بالا را در اختیار کاربران می‌گذارد.
به‌ویژه با حداکثر فرکانس کاری 8 مگاهرتز، نه‌تنها کاربرد آن در تبیین مشخصات خازن‌های فناورانه جدید گسترده‌تر می‌شود، بلکه برای تست سلف‌های ویژه منبع تغذیه و بسیاری از قطعات SMD رده بالا نیز ابزار ایده‌آلی خواهد بود. این پاسخ فرکانسی وسیع، IM3536 را به انتخاب اول واحدهای کنترل کیفیت، تحقیق و توسعه، و خطوط تست قطعات در کارخانجات الکترونیکی بزرگ تبدیل کرده است.
قابلیت‌ها و شاخصه‌های اصلی تستر باطری Hioki IM3536
در طراحی این دستگاه، دقت، سرعت، تکرارپذیری و سادگی کاربری در کنار عملکردهای حرفه‌ای لحاظ شده است. اکنون نگاهی تفصیلی به هرکدام از آن‌ها خواهیم داشت:
۱. دامنه فرکانسی بسیار وسیع؛ از DC و ۴ هرتز تا ۸ مگاهرتز
تستر باطری Hioki IM3536 قادر است تست را از فرکانس DC (مستقیم)، ۴ هرتز تا فرکانس بسیار بالای ۸ مگاهرتز انجام دهد (پیکربندی استاندارد)، که این دامنه گسترده پاسخگوی هر نیازی، از تست قطعات توسعه‌ای در پروژه‌های تحقیقاتی تا تست قطعات رده‌بالا در تولید انبوه خواهد بود. تنظیم فرکانس با دقت پنج رقمی و حداقل گام ۱۰ میلی‌هرتز، آزادی عملی کامل را برای یافتن پاسخ‌های فرکانسی دقیق فراهم می‌کند.
۲. دقت بی‌نظیر ۰.۰۵ درصد، استاندارد جدید LCR Meterها
دقت اندازه‌گیری در IM3536 معادل ±۰.۰۵ درصد برای امپدانس و ±۰.۰۳ درجه برای زاویه فاز (در بازه اندازه‌گیری بزرگ ۱ میلی‌اهم تا ۲۰۰ مگااهم) است. این سطح از دقت، دستگاه را به یکی از دقیق‌ترین تجهیزات اندازه‌گیری قطعات در بازار جهانی تبدیل می‌کند. شرکت‌های سازنده قطعات حساس، همچون تولیدکنندگان خازن‌های پلیمری، سلف‌های دقیق و حتی صنایع نظامی، به چنین دقتی برای کنترل کیفی محصولات خود نیاز مبرم دارند.
۳. سرعت تست بی‌رقیب؛ تنها ۱ میلی‌ثانیه
در بسیاری از خطوط تولید، سرعت تست تعیین‌کننده بهره‌وری و هزینه‌هاست. IM3536 سرعت تست را به حداقل زمان ممکن، یعنی ۱ میلی‌ثانیه (سریع‌ترین حالت) رسانده است. انجام تست‌های سریع و اتوماتیک بر روی ده‌ها هزار قطعه در روز، آن هم بدون کاهش دقت نتایج، مزیتی محسوب می‌شود که تنها دستگاه‌های Hioki ارائه می‌دهند.
۴. تکرارپذیری بی‌نظیر در اندازه‌گیری امپدانس‌های پایین
یکی از دغدغه‌های اصلی در تست خازن‌های با ESR بسیار پایین یا اندازه‌گیری قطعات با مقاومت/امپدانس پایین، پایین آمدن تکرارپذیری و قابل‌اعتماد بودن نتایج است. IM3536 با تضمین دقت از ۱ میلی‌اهم تا ۱۰۰ مگااهم و حالت Low-Impedance High Accuracy، امکان تست دقیق و تکرارپذیر حتی قطعات با مقاوت در حد میلی‌اهم را ممکن ساخته است؛ این ویژگی در صنعت تولید خازن‌های Low ESR و سلف‌های دقیق بسیار حیاتی است.
مدهای اندازه‌گیری و عملکردهای این محصول:
IM3536 امکان اندازه‌گیری تحت دو مد اصلی را فراهم می‌کند:
۱. LCR Mode (مد تک‌شرطی): برای تست بر اساس یک شرایط یا فرکانس تنظیمی
۲. Continuous Testing Mode (تست پیوسته): امکان تست و ثبت داده‌ها در شرایط ذخیره‌شده برای هر سری از قطعات، که استفاده از آن در غربالگری‌های تولیدی بسیار رایج است.
دستگاه برای هر دو رویه، سرعت، دقت و امکان ذخیره‌سازی یا فراخوانی پنل تنظیمات را به ساده‌ترین صورت ممکن ارائه می‌دهد.
پارامترهای اندازه‌گیری کاملاً متنوع و حرفه‌ای
این تستر افزون بر اندازه‌گیری امپدانس (Z)، توانایی اندازه‌گیری پارامترهای پیشرفته ذیل را دارد:
- ادمیتانس (Y)
- زاویه فاز (θ)
- مقاومت سلسله‌ای (Rs یا همان ESR)
- مقاومت موازی (Rp)
- مقاومت DC (Rdc)
- راکتانس (X)
- رسانایی (G)
- سوسپتانس (B)
- ظرفیت خازنی سری (Cs)
- ظرفیت خازنی موازی (Cp)
- اندوکتانس سری (Ls)
- اندوکتانس موازی (Lp)
- ضریب تلفات (D, tanδ)
- عامل کیفیت (Q)
- رسانایی ویژه (σ)
- ثابت دی‌الکتریک (ε)
- درصد تغییر (%Δ)
این تنوع در پارامترها باعث می‌شود که هیچ محدودیتی برای تحلیل و بررسی پاسخ قطعات نداشته باشید.
رنج وسیع اندازه‌گیری و نمایش مقادیر
دستگاه دامنه اندازه‌گیری امپدانس را از ۱۰۰ میلی‌اهم تا ۱۰۰ مگااهم در ده محدوده مجزا تحت پوشش قرار می‌دهد؛ و تمام پارامترهای دیگر با توجه به امپدانس، محاسبه و نمایش داده می‌شوند. برای مثال:
- امپدانس از ۰.۰۰ میلی‌اهم تا ۹.۹۹۹۹۹ گیگااهم
- ادمیتانس از ۰.۰۰۰ نانو تا ۹.۹۹۹۹۹ گیگا زیمنس
- مقاومت DC از ۰.۰۰ میلی‌اهم تا ۹.۹۹۹۹۹ گیگااهم
- ضریب تلفات (D) از ۰.۰۰۰۰۰ تا ۹.۹۹۹۹۹
- عامل کیفیت از ۰.۰۰ تا ۹۹۹۹.۹۹
- زاویه فاز از ۰ تا ۱۸۰ درجه، با دقت بالا
- درصد اختلاف از ۰ تا ۹۹۹.۹۹۹ درصد
- سایر پارامترها متناسب با بازه امپدانس
این نمایش وسیع، کلیه کاربردهای تحقیقاتی و صنعتی را پوشش می‌دهد.
انعطاف بی‌نظیر در سیگنال اندازه‌گیری و مدهای جریان/ولتاژ
IM3536 به کابری اجازه می‌دهد که سطح سیگنال را با شرایط قطعه یا استاندارد اندازه‌گیری تطبیق دهد:
- مد نرمال ولتاژ (V mode / CV mode):بازه ۴ هرتز تا ۱ مگاهرتز = ۱۰ میلی‌ولت تا ۵ ولت RMS (حداکثر ۵۰ میلی‌آمپر RMS)بازه بالاتر از ۱ مگاهرتز تا ۸ مگاهرتز = ۱۰ میلی‌ولت تا ۱ ولت RMS (حداکثر ۱۰ میلی‌آمپر RMS)
- مد نرمال جریان (CC mode):۴ هرتز تا ۱ مگاهرتز = ۱۰ میکروآمپر تا ۵۰ میلی‌آمپر RMS (حداکثر ۵ ولت RMS)۱ مگاهرتز تا ۸ مگاهرتز = ۱۰ میکروآمپر تا ۱۰ میلی‌آمپر RMS (حداکثر ۱ ولت RMS)
- با فعال‌سازی حالت دقت بالای Low-Impedance High Accuracy تا ۱۰۰ میلی‌آمپر RMS (زیر ۱ مگاهرتز)
این خصوصیت امکان تست قطعات فوق‌العاده حساس تا قطعات پرتوان را بدون نگرانی از آسیب یا تخریب نمونه مهیا می‌کند؛ حتی سیگنال DC برای اندازه‌گیری مقاومت DC به صورت ثابت ۱ ولت اعمال می‌شود.
قابلیت بی‌نظیر DC Bias و تست استاندارد مطابق شرایط واقعی عملکرد
قابلیت اعمال DC Bias این امکان را به کاربر می‌دهد تا عملکرد قطعه را در شرایط واقعی (همانند زمانی که باطری واقعی یا منبع ولتاژ مستقیم به آن وصل است) یا طبقاستانداردهای صنعتی بررسی کند. رنج تولید بایاس DC از ۰ تا ۲.۵۰ ولت (رزولوشن ۱۰ میلی‌ولت) در حالت عادی و ۰ تا ۱ ولت در حالت Low Z High Accuracy قابل تنظیم است. این قابلیت، برای تست دقیق عملکرد خازن‌ها و بررسی تغییردر ظرفیت یا ESR در حضور ولتاژ بایاس DC بسیار حیاتی است.
خروجی امپدانس قابل تنظیم برای دستیابی به دقت بالاتر
خروجی امپدانس در مد نرمال ۱۰۰ اهم است و در حالت Low Impedance High Accuracy برای تست قطعات با امپدانس پایین به ۱۰ اهم کاهش می‌یابد. این کار دقت اندازه‌گیری قطعات با امپدانس خیلی پایین (نظیر برخی خازن‌های پلیمری و سلف‌های حرفه‌ای) را تضمین می‌کند.

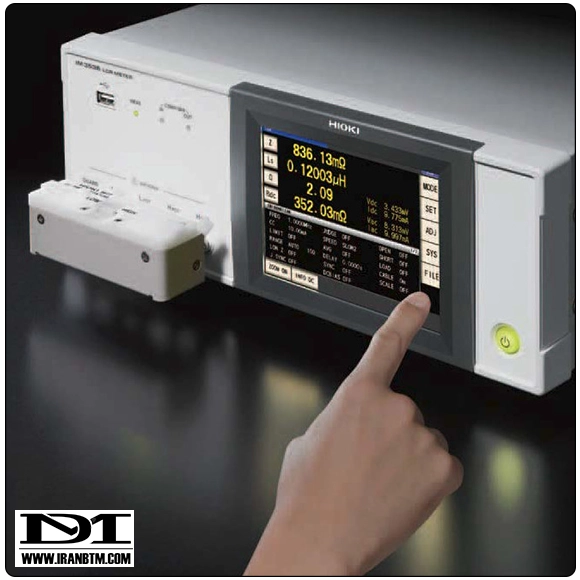

صفحه نمایش لمسی رنگی و حرفه‌ای
این تستر مجهز به صفحه نمایش رنگی ۵.۷ اینچ با رزولوشن بالا و قابلیت لمس است که کاربری دستگاه را انقلابی می‌کند. کاربر می‌تواند کلیه پارامترهای اندازه‌گیری، نمودار Sweep، تنظیمات، وضعیت تست، اطلاعات binning و هشدارها را به سادگی مشاهده و کنترل کند.
عملکردها و قابلیت‌های پیشرفته داخلی
IM3536 امکانات حرفه‌ای متعددی را در اختیار کاربر قرار می‌دهد:
- Comparator (مقایسه‌گر نتایج): تشخیص Pass/Fail بر اساس استانداردهای تعریف‌شده
- BIN Measurement: طبقه‌بندی خودکار قطعات تست‌شده در ۱۰ گروه برای هر دو پارامتر به‌صورت همزمان
- تابع Trigger: فعال‌سازی تست با ورود سیگنال یا رخداد خاص
- Open/Short Compensation: جبران خودکار اثرات محیط آزمایشگاهی و عدم تاثیر عوامل جانبی بر نتیجه
- Contact Check: بررسی ارتباط دقیق پراب با قطعه تحت تست
- Panel Loading/Saving: ذخیره/فراخوانی پنل تنظیمات
- Memory Function: ذخیره نتایج و داده‌های تست‌شده
این امکانات، اتوماسیون تست و یکپارچه‌سازی دستگاه با سیستم‌های خط تولید یا شبکه آزمایشگاهی را تسهیل می‌کند.
انواع ارتباطات و اتصالات برای کنترل و مدیریت صنعتی
IM3536 به طیف کاملی از رابط‌های صنعتی و آزمایشگاهی مجهز شده است:
- EXT. I/O (برای Handler) جهت اتوماسیون خطوط تست
- USB جهت اتصال به کامپیوتر یا ذخیره‌سازی نتایج روی فلش مموری
- LAN برای یکپارچه‌سازی با شبکه آزمایشگاه یا خطوط تولید هوشمند
- GP-IB برای اتصال به سایر تجهیزات پیشرفته تست
- RS-232C برای ارتباط با کنترلرها و PLCها
- BCD جهت مدولاسیون دیجیتال نتایج
کاربر می‌تواند به صورت دستی یا تمام‌خودکار، نتایج، تنظیمات و ثبت داده‌ها را انجام دهد.
منبع تغذیه و ابعاد جمع و جور
تغذیه توسط برق AC در رنج وسیع ۱۰۰ تا ۲۴۰ ولت و فرکانس ۵۰/۶۰ هرتز با حداکثر مصرف ۵۰ وات تامین می‌شود. بنابراین دستگاه قابل استفاده در تمامی آزمایشگاه‌ها و خطوط تولید سراسر جهان است. ابعاد دستگاه ۳۳۰ میلی‌متر عرض، ۱۱۹ میلی‌متر ارتفاع و ۲۳۰ میلی‌متر عمق، و وزن معادل ۴.۲ کیلوگرم قرار دارد که حمل و جابه‌جایی را آسان کرده است.
اقلام همراه و ملزومات جانبی
درون بسته‌بندی دستگاه موارد زیر وجود دارد:
- کابل برق
- دفترچه راهنمای کامل به زبان انگلیسی یا ژاپنی
- یک حلقه دیسک نرم‌افزاری جهت برنامه‌های ارتباطی و دستورالعمل اتصال به کامپیوتر و تحلیل داده‌ها
این اقلام، راه‌اندازی سریع و ساده دستگاه و اطمینان از استفاده صحیح و کامل از تمامی قابلیت‌ها را فراهم می‌کنند.
جمع‌بندی:
تستر LCR متر Hioki IM3536 با مشخصاتی منحصربه‌فرد همچون دامنه فرکانسی وسیع، سرعت تست فوق‌العاده، دقت بی‌همتا در کل دامنه، عملکرد تکرارپذیر در امپدانس‌های پایین، قابلیت اعمال DC Bias، مدهای پیشرفته اندازه‌گیری، طیف کامل پارامترها، رابط‌های ارتباطی صنعتی و آزمایشگاهی، و امکانات جانبی، انتخاب نخست توسعه‌دهندگان، صنعتگران و مهندسان کنترل کیفیت در سراسر جهان است.
چه برای تحلیل قطعات نسل آینده، کنترل کیفی در تولید انبوه، چه برای دانش فنی در پروژه‌های تحقیق و توسعه، IM3536 مطمئن‌ترین همراه شما خواهد بود.
انتخاب تستر باطری Hioki IM3536، یعنی حرکت در بالاترین استاندارد دقت، سرعت و دانش فنی روز. هر آن‌چه برای یک تحلیل بی‌نقص نیاز دارید، در این دستگاه گرد آمده است.
